Электрический автомобиль Geely Geometry C выпускался с 2019 по 2026 год и осуществлял поставки в множество стран по всему миру. В течение этого периода модель пережила обновление дизайна в виде фейслифтинга. В этой статье вы получите детальную информацию о предохранителях и реле Geely Geometry C, включая схемы блоков предохранителей, их точное расположение в автомобиле, с особым вниманием к предохранителю прикуривателя и USB-разъемов для удобства диагностики и ремонта.
Расположение, функции и количество предохранителей вместе с реле могут варьироваться по сравнению с приведенными данными, в зависимости от года выпуска и комплектации электрического оборудования вашего Geely Geometry C.

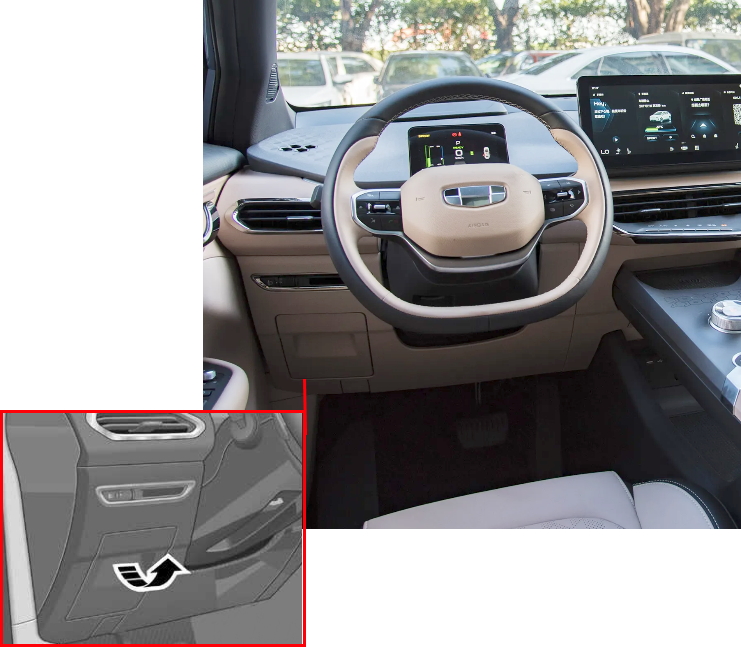

Расположение блока в салоне
Блок предохранителей и реле в интерьере Geely Geometry C установлен в нижней секции приборной панели на стороне водителя, скрытый за специальной крышкой для защиты.

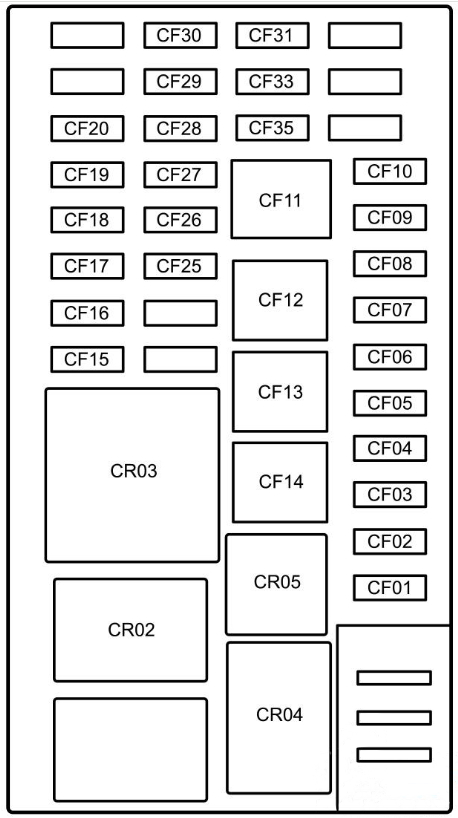

Схема предохранителей салонного блока
Расшифровка предохранителей
| CF01 | 30A Фары |
| CF02 | 30A Фары |
| CF03 | 10A DLC |
| CF04 | 30A Блок центрального управления |
| CF05 | 30A Замок двери |
| CF06 | 10А HUD, камера 360, накопитель RF, камера и контроллер связи электромобиля |
| CF07 | 10А Переключатель зеркала заднего вида, электронный рычаг переключателя передач, беспроводная зарядка и блок переключателей вспомогательной консоли |
| CF08 | 5А Система входа |
| CF09 | 10А Мультимедийный дисплей |
| CF10 | 15А Блокировка электронного рулевого управления |
| CF11 | 25А Морской предохранитель |
| CF12 | 20А Контрольного модуля дверных ручек |
| CF13 | 20А Люк в крыше |
| CF14 | 25А Правое окно |
| CF15 | 10А Система управления батареей и блок центрального управления IG2 |
| CF16 | 15А Задний стеклоочиститель |
| CF17 | 15А Двигатель стеклоомывателя |
| CF18 | 20А Резервный источник питания |
| CF19 | 10А Центрального блок управления, панорамное изображение 360 и USB порт сзади |
| CF20 | 10А DVR, бортовой хоста информационной системы поддержки водителя и антибликовая система зеркала заднего вида |
| CF25 | 10А Люк в крыше, солнечный козырек, ETC и модуль памяти сиденья IG1 |
| CF26 | 10А Блок центрального управления, входа и бортового мобильного терминала IG1 |
| CF27 | 15А Фронтальная ячейка блока предохранителей IG1 |
| CF28 | 10А Датчик угла поворота, электрический усилитель руля, электронный рычага переключения передач, электронный замок рулевой колонки и вспомогательная консоль блока переключателей |
| CF29 | 10А Контроллер подушки безопасности |
| CF30 | 10А Контроллер EPB и контроллер управления температурой |
| CF31 | 5А Подсветка салона |
| CF33 | 10А Контроллер управления температурой, бортовой мобильный терминал |
| CF35 | 15А Хост управления системой мультимедиа |
Расположение блока в моторном отсеке
В моторном компартменте Geely Geometry C блок предохранителей и реле размещен слева от аккумуляторной батареи. Чтобы получить доступ, снимите защитную крышку блока.

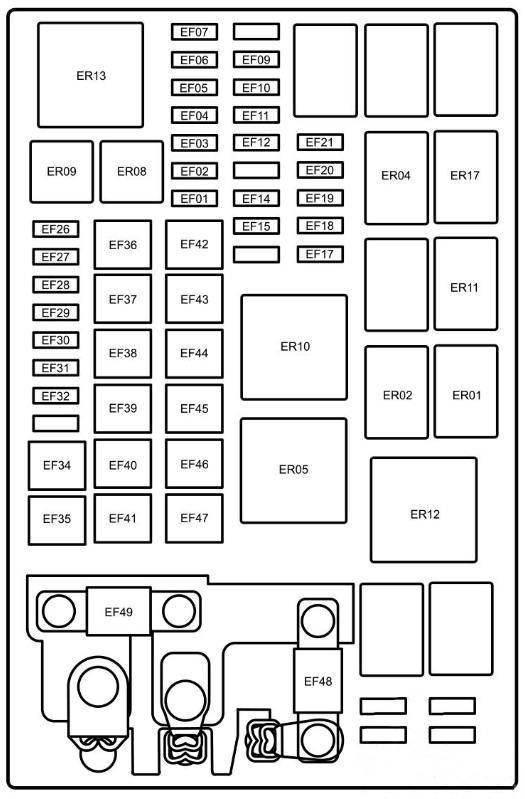

Схема предохранителей моторного блока
Расшифровка предохранителей
| EF01 | 7,5A Переключатель стоп-сигналов |
| EF02 | 10A Автомобильный контроллер |
| EF03 | 15A Интегрированный контроллер питания |
| EF04 | 15A Система управления батареей / зарядкой |
| EF05 | 30A Лампы указателя поворота |
| EF06 | 10A Передние лампы указателей поворота |
| EF07 | 15A Звуковой сигнал |
| EF09 | 10A Реле вентилятора |
| EF10 | 7,5A Реле насоса охлаждения |
| EF11 | 5A Реле высокооборотного вентилятора |
| EF12 | 5A Реле низкооборотного вентилятора |
| EF14 | 10A Реле насоса охлаждения и вентилятора |
| EF15 | 20A Автомобильный контроллер |
| EF17 | 7,5A Блока управления электронной стабилизацией / автомобильным контроллером |
| EF18 | 7,5A Интегрированный контроллер питания / зарядка |
| EF19 | 10A Интеллектуальный усилитель / стоп-сигнал (тормозная лампа) |
| EF20 | 7,5A Предупреждение о снижении скорости / радар миллиметрового диапазона |
| EF21 | 10A Обогрев зеркала заднего вида |
| EF26 | 15A Реле кондиционера |
| EF27 | 7,5A Решетка радиатора |
| EF28 | 30A Передний стеклоочиститель |
| EF29 | 7,5A Компрессор кондиционера |
| EF30 | 5A Индикатор уровня зарядки |
| EF31 | 15A Насос охлаждающей жидкости |
| EF32 | 30A Усилитель |
| EF34 | 25A Обогрев заднего стекла |
| EF35 | 30A Вентилятора (низкая скорость) |
| EF36 | 60A Интеллектуальный усилитель |
| EF37 | 25A Сиденье пассажира |
| EF38 | 40A Продувочный насос |
| EF39 | 25A Салонный блок предохранителей IG2 |
| EF40 | 25A Сиденье водителя |
| EF41 | 25A Левый стеклоподъемник |
| EF42 | 60A Салонный блок предохранителей B+ |
| EF43 | 30A Источник питания EPB (слева) |
| EF44 | 30A Источник питания EPB (справа) |
| EF45 | 60A Блок управления электронной стабилизацией |
| EF46 | 40A Блок управления стабилизацией |
| EF47 | 50A Салонный блок предохранителей |
| EF48 | 80A Электрический усилитель руля (EPS) |
| EF49 | 150A Зарядка |
