BMW X6 F16 — это второе поколение популярной модели кроссовера от BMW X6, выпускавшееся в период с 2014 по 2020 годы (2014, 2015, 2016, 2017, 2018, 2019, 2020). В этой статье мы подробно разберем предохранители и реле BMW X6 F16, включая электрические схемы блоков, их точное расположение в автомобиле, иллюстрации и примеры. Особое внимание уделим предохранителям, отвечающим за прикуриватель и розетки, а также инструкциям по замене предохранителей BMW X6 F16 для самостоятельного ремонта.
Функции предохранителей, реле, их количество и конфигурация в блоках могут варьироваться в зависимости от конкретного года выпуска, комплектации и уровня электрического оборудования вашего BMW X6 F16. Рекомендуем сверяться с официальной документацией автомобиля для точной схемы предохранителей BMW X6.
Расположение блоков предохранителей в салоне BMW X6 F16
Основной блок предохранителей в пассажирском отсеке

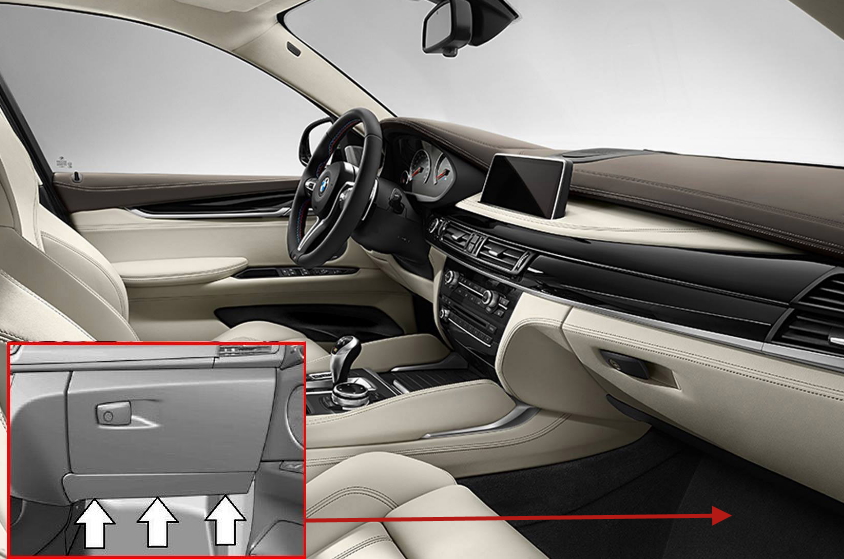

Этот блок размещен в области ног переднего пассажира, прямо под перчаточным ящиком (бардачком). Чтобы получить доступ, снимите защитную крышку, открутив фиксирующие элементы. Это удобное место для проверки и замены предохранителей в салоне BMW X6 F16.
Иллюстрация — пример доступа к блоку
Электрическая схема блока
Расшифровка предохранителей
| 19 | 5A Приемник сигнала дистанционного управления |
| 20 | 5A Консоль на потолке |
| 21 | 5A Контроллер предпускового обогрева двигателя |
| 22 | 7,5A Панель выключателей водительской двери, зеркало заднего вида пассажира |
| 23 | 10A Контрольный модуль двигателя (DME) |
| 24 | 10A Электронный контроль трансмиссии |
| 25 | 5A Сенсорный контроллер (джойстик управления) |
| 26 | 5A Динамик в приборной панели, кнопки обогрева задних сидений |
| 27 | 10A Клапаны поясничной поддержки сидений, панели регулировки сидений водителя и пассажира |
| 28 | 5A Датчики дождя, освещения и солнца, подсветка зеркал в солнцезащитных козырьках |
| 29 | 15A Дополнительный насос охлаждения |
| 30 | 10A Насос охлаждения интеркулера турбо |
| 31 | 5A Реле отключения вентилятора радиатора |
| 32 | 5A Раздаточная коробка передач |
| 33 | 5A N63, S63: Насос охлаждения турбокомпрессора |
| 5A N20: Электрический компрессор климат-контроля, дополнительный обогреватель | |
| 34 | 5A Интегрированный модуль шасси (ICM) |
| 35 | 5A Авто затемняемое зеркало заднего вида |
| 36 | 20A Розетка в центральном подлокотнике |
| 37 | 20A Прикуриватель переднего ряда |
| 38 | 20A Потолочная консоль (постоянное питание) |
| 39 | 15A Левая фара |
| 40 | — |
| 41 | 10A S63: Насос охлаждения интеркулера турбо |
| 10A N20: Клапан хладагента салона, контроль электродвигателя (EME) | |
| 42 | 5A Адаптивные амортизаторы, авто затемняемое зеркало |
| 43 | 5A Активная подсветка поворотов слева/справа |
| 44 | 7,5A Системы помощи водителю на базе камеры (KAFAS), активное рулевое управление |
| 45 | 5A Адаптивный круиз-контроль (ACC), датчики качества воздуха (AUC) |
| 46 | 5A Активные жалюзи радиатора |
| 5A B47, N47, N57: Подогрев картерной вентиляции, жалюзи радиатора | |
| 47 | 5A Ночное видение (NVE), синтезатор звука (VSG) |
| 48 | 10A Центр управления рулевой колонкой |
| 49 | 5A Датчик угла руля |
| 5A N57D30T1: Клапан охлаждения, датчик угла руля | |
| 50 | 5A Приборная панель |
| 51 | — |
| 52 | 7,5A Приборная панель |
| 53 | 5A Подсветка перчаточного ящика, декоративных элементов, пространства ног |
| 54 | 10A Селектор передач (GWS) |
| 55 | 5A Сервотроник (SVT), электроусилитель руля (EPS) |
| 56 | 5A Вертикальная динамика (VDM) |
| 57 | 20A Левая фара |
| 58 | 30A Стабилизация (DSC) |
| 59 | 40A Активное рулевое управление |
| 60 | 40A Обогреватель салона |
| 61 | 20A Адаптивные амортизаторы |
| 62 | 30A -06.2016: Вертикальная динамика (VDM) |
| 20A 07.2016+: Вертикальная динамика (VDM) | |
| 63 | 30A Раздаточная коробка (VTG) |
| 64 | 30A Обогрев пассажирского сиденья |
| 65 | 30A Обогрев водительского сиденья |
| 66 | 20A Автономный обогреватель |
| 67 | 30A Регулировка сиденья водителя (SMFA) |
| 68 | 30A Регулировка сиденья пассажира (SMBF) |
| 69 | 20A Электронный контроль трансмиссии (EGS) |
| 70 | 20A Электрорегулировка рулевой колонки |
Предохранители для прикуривателя и розеток в салоне — номера 36 и 37. Это ключевые элементы для питания гаджетов в BMW X6 F16.
Электронный модуль управления (ЭБУ)
ЭБУ установлен на передней стойке у ног пассажира, скрыт под отделкой салона. В нем также предусмотрены дополнительные предохранители для ключевых систем автомобиля.
Предохранители сосредоточены в центральной части блока.
Схема предохранителей ЭБУ
Расшифровка
- 30А Моторчик стеклоподъемника пассажира
- 30А Задний левый стеклоподъемник
- 20А Замок пассажирской двери
- 30А Стеклоподъемник водителя
- 30А Обогрев заднего стекла
- 30А Задний правый стеклоподъемник
- 20А Замок водительской двери
- —
- 5А Центр рулевой колонки, блок света, модуль помощи водителю с аварийкой
- 7.5А Левая фара
- 7.5А Диагностика, климат, стабилизация (DSC)
- 5А Телекоммуникации, ручки дверей
- 15А Клаксоны (высокий/низкий тон)
- —
Ниже ЭБУ может быть установлен модуль защиты системы стабилизации (DSC) для дополнительной безопасности.
Блоки предохранителей и реле в багажнике BMW X6 F16
Главный блок в багажном отделении
Главный блок предохранителей расположен справа в багажнике, под боковой обшивкой. Это место для защиты систем задней части автомобиля.
Фото — пример доступа
Схема блока в багажнике
Функции предохранителей
| 100 | 5A Кнопка электронного парктроника |
| 101 | 15A Правая фара |
| 102 | 5A Блок высоковольтного аккумулятора |
| 103 | 5A Сирена и датчик крена |
| 104 | 5A Парктроник, детектор утечек топлива (NVLD) |
| 105 | 30A Механизм ремня безопасности справа |
| 106 | 30A Распределение крутящего момента задней оси |
| 107 | 40A Электропривод багажника (до 07.2016), модуль багажника (с 08.2016) |
| 108 | — |
| 109 | — |
| 110 | 40A Реле компрессора пневмоподвески BMW X6 F16 |
| 111 | — |
| 112 | 20A Гибридная система давления |
| 113 | 30A Модуль прицепа |
| 114 | 30A Модуль прицепа |
| 115 | 20A Правая фара |
| 116 | 30A Парктроник |
| 117 | 30A Механизм ремня безопасности слева |
| 118 | 5A Коммутатор видео (VSW) |
| 119 | — |
| 120 | 5A Модуль мощности |
| 5A N20: Зарядка вспомогательного аккумулятора | |
| 121 | 20A Головное устройство мультимедиа |
| 122 | 30A Аудиоусилитель |
| 123 | — |
| 124 | 5A Видеомодуль |
| 125 | — |
| 126 | 10A Доводчик задней двери справа |
| 127 | 5A DVD-чейнджер |
| 128 | 5A Беспроводная зарядка, антенный усилитель |
| 129 | 15A Активный звук (ASD) |
| 130 | 5A Электропривод багажника |
| 131 | 5A Подсветка багажника, кнопка, фильтр помех |
| 132 | 5A Распределение момента задней оси, контроль клиренса |
| 133 | 5A Задний климат |
| 134 | 10A Доводчик задней двери слева |
| 135 | 5A Генератор отключения питания |
| 136 | — |
| 137 | — |
| 138 | — |
| 139 | 20A Розетка для прицепа |
| 140 | 20A Замок багажника |
| 141 | — |
| 142 | — |
| 143 | 10A Реле холодильника |
| 144 | 15A SCR-система нейтрализации |
| 145 | 5A Парковочный ассистент, вентилятор инфо |
| 146 | 15A Заслонки выхлопа (№1, №2) |
| 147 | 15A SCR-модуль |
| 148 | 5A Предупреждение о смене полосы (SWW) |
| 149 | 7,5A Правая фара |
| 150 | 5A -06.2016: Обратная связь багажника, гибридный заряд |
| 7,5A 07.2016+: Обратная связь багажника, гибрид, модуль двери | |
| 151 | 5A USB-HUB (порты 1/2, AUX) |
| 152 | 5A Механизмы ремней безопасности |
| 153 | 15A SCR-модуль |
| 154 | 5A Камеры обзора и заднего вида |
| 155 | 10A Доводчик двери пассажира |
| 156 | 10A Доводчик двери водителя |
| 157 | — |
| 158 | 10A Задняя аудиосистема |
| 159 | 5A Аудиоусилитель, вентилятор |
| 160 | 20A Задний обогреватель |
| 161 | — |
| 162 | 20A Розетки заднего ряда и багажника BMW X6 F16 |
| 163 | 30A Модуль прицепа |
| 164 | 30A Обогрев заднего правого сиденья |
| 165 | 20A Топливный насос (EKPS) |
| 166 | 30A Обогрев заднего левого сиденья |
| 167 | 30A Доводчики дверей водителя и пассажира |
Всегда проверяйте схему на крышке блока или в руководстве по эксплуатации BMW X6 F16 для вашей комплектации.
Ориентироваться в этом блоке просто: например, предохранитель 13 отвечает за клаксон, 25 и 128 — за телефон и связь, 5 — за обогрев заднего стекла, 26, 64, 65, 164, 166 — за подогрев сидений. Полная схема предохранителей BMW X6 F16 поможет быстро диагностировать неисправности.
Для прикуривателя и розеток в BMW X6 F16 используются предохранители 36, 37, 143, 162. Их позиции указаны на схемах выше.
Реле, включая для пневмоподвески и холодильника (если предусмотрено), размещены рядом с основным блоком для удобства обслуживания.
Силовой блок предохранителей
В крышке основного аккумулятора интегрированы мощные предохранители для защиты высокотоковых цепей всего автомобиля BMW X6 F16.
Схема силового блока
Расшифровка
| 500 | 50A Блок кузова (BDC) |
| 501 | 125A Блок багажника |
| 502 | 150A Стабилизация (DSC) |
| 503 | 125A N63, S63, N20: Модуль питания |
| 125A D47, N47, N57: Реле двигателя (DDE) | |
| 504 | 125A Блок кузова (BDC) |
| 505 | 50A Аудиоусилитель |
| 506 | 60A N55, N63, S53, B47, N47, N57: Модуль мощности (PCU) |
| 60A N20: Зарядка аккумулятора | |
| 507 | 40A Обогреватель справа |
| 508 | 40A Обогрев третьего ряда |
| 509 | 40A Блок кузова (BDC) |
| 510 | 40A Обогреватель слева |
Вспомогательный блок предохранителей
Вспомогательный блок может быть установлен слева в багажнике, также под обшивкой, для дополнительного оборудования BMW X6 F16.
- 511 — 100А Вспомогательные предохранители багажника
- 512 — 100А Вспомогательные предохранители багажника
Схема блока
Функции
| 201 | 10A Питание SEC-модуля |
| 202 | 7,5A SEC-модуль |
| 203 | 5A Питание SEC |
| 204 | 5A Питание SEC |
| 205 | 5A Дополнительный центр |
| 206 | 5A Аудиомодуль (переговорное устройство, маячки, динамик) |
| 207 | 20A Аудиомодуль |
| 208 | 5A Аудиомодуль (переговорное, маячки, динамик) |
| 209 | 5A Аудиомодуль |
| 210 | 5A Питание SEC |
| 211 | 20A Обогрев лобового стекла |
| 212 | 20A Обогрев лобового стекла |
| 213 | 15A Обогрев боковых стекол |
| 214 | 5A SEC-модуль |
| 215 | 5A SEC-модуль |
| 216 | 5A SEC-модуль |
| 217 | 5A Аудиомодуль (переговорное, маячки, динамик) |
| 218 | 5A SEC-модуль |
| 219 | 5A Аудиомодуль |
| 220 | 5A SEC-модуль |
Дополнительная схема
Расшифровка
| 301 | 10A SEC-модуль |
| 302 | 5A Дополнительный центр |
| 303 | 5A Аудиомодуль (переговорное, маячки, динамик) |
| 304 | 5A Питание SEC |
| 311 | 30A Стеклоподъемник |
| 312 | 30A Стеклоподъемник |
| 313 | 30A Стеклоподъемник |
| 314 | 30A Стеклоподъемник |
| 615 | 5A Контроль электродвигателя (EME) |
| 612 |
Блоки под капотом BMW X6 F16
Блок предохранителей и реле в моторном отсеке
Справа в моторном отсеке под капотом установлен дополнительный блок с предохранителями и реле для систем двигателя.
Реле DDE двигателя (K6) и схема блока
Функции
| 1 | 20A Датчик распредвала, клапаны впрыска и турбины, регуляторы наддува (для различных двигателей N57D30S1 и др.) |
| 2 | 20A Лямбда-зонды, расходомер воздуха, клапаны EGR и байпаса, датчики масла |
| 3 | 30A Контроль дизельного двигателя (DDE) |
| 4 | 10A Датчик NOx, насос EGR (до 04.2014), клапаны охлаждения, датчик сажи |
| 5 | 10A Клапаны турбины, реле насоса охлаждения |
Дополнительный блок под капотом
Могут быть установлены герметичные блоки предохранителей без обслуживания для ключевых систем.
Расшифровка
| 400 | 125А Реле вентилятора |
| 401 | 125А Электроусилитель руля (EPS) |
| 402 | 100А Дополнительный обогреватель |
| 403 | 50А Подогрев топливного фильтра |
А также предохранители и реле для DME (впрыск топлива) и других моторных систем.
Если у вас остались вопросы по предохранителям или реле BMW X6 F16 — пишите в комментариях для уточнения.
