BMW E81, E82, E87, E88 — это первое поколение компактной BMW 1 серии, производившееся в период с 2004 по 2012 годы (2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012). В этой статье мы подробно разберем расположение электронных блоков управления (ECU), схемы предохранителей и реле для BMW 1 серии (E81, E82, E87, E88), включая иллюстрации, фотографии и полезные советы. Особое внимание уделим предохранителю, отвечающему за прикуриватель и зарядное устройство, чтобы помочь владельцам с диагностикой и ремонтом электрики BMW 1 серии.
Расположение электронных блоков управления в BMW 1 серии E81, E82, E87, E88

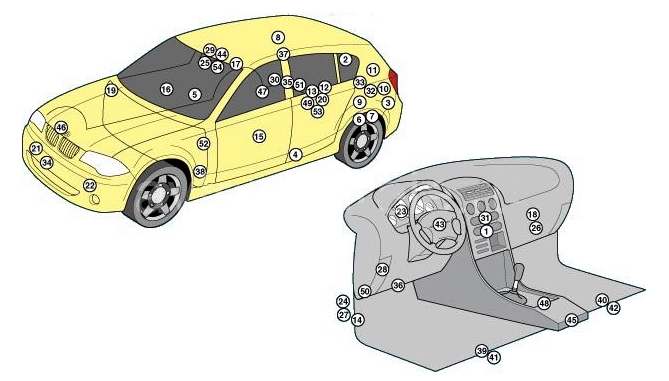

Общая диаграмма размещения ECU, предохранителей и реле BMW 1 серии
Расшифровка обозначений
| 1 | Блок управления климат-контролем — расположен за панелью климатической системы |
| 2 | Контроллер антенны — под задним сиденьем справа или слева |
| 3 | Усилитель сигнала для телефона и антенны — в левой секции багажника BMW 1 серии |
| 4 | Датчик бокового удара водительской стороны — в нижней части центральной стойки |
| 5 | Датчик бокового удара пассажирской стороны — в нижней части центральной стойки |
| 6 | Датчик наклона кузова для антиугонной системы — интегрирован в сирену |
| 7 | Сирена антиугонной системы — за обшивкой левой задней арки колеса |
| 8 | Датчик объема салона (антиугонка) — на потолочной консоли |
| 9 | Модуль DAB-радио — в багажнике, под ковриком |
| 10 | Аудиоусилитель — слева в багажном отделении |
| 11 | Фильтр помех аудиосистемы — в задней стойке |
| 12 | Аккумулятор — под полом багажника BMW E87 |
| 13 | Монитор состояния АКБ — непосредственно на батарее |
| 14 | Диагностический OBD-разъем |
| 15 | Контроллер электроники водительской двери |
| 16 | Контроллер электроники пассажирской двери |
| 17 | Реле топливного насоса (опционально) — за правой боковой панелью под задним сиденьем |
| 18 | Основной блок предохранителей и реле — в салоне, за бардачком |
| 19 | Блок предохранителей в впускном резонаторе |
| 20 | Распределительный блок у АКБ (Valvetronic, дизельный ECU, доп. обогрев) — предохранители не меняются отдельно |
| 21 | Гудок 1 — за передним бампером |
| 22 | Гудок 2 — за передним бампером |
| 23 | Блок приборной панели |
| 24 | Реле поворотников и аварийки — в многофункциональном блоке 2 |
| 25 | Датчик освещения |
| 26 | Многофункциональный контроллер 1 — на панели предохранителей: климат, замки, стеклоподъемники, омыватели, обогревы |
| 27 | Многофункциональный контроллер 2: замки, фары, поворотники, подсветка, задние огни |
| 28 | Многофункциональный контроллер 3 — за панелью: антиугонка, иммо, стартер, замок руля |
| 29 | Многофункциональный контроллер 4: освещение салона, люк, антиугонка |
| 30 | Многофункциональный контроллер 5 — в багажнике справа под полом: дистанционный запуск и замки |
| 31 | Мультимедийный модуль |
| 32 | Навигационный ECU |
| 33 | Глобальный позиционный приемник |
| 34 | Датчик внешней температуры |
| 35 | Парктроник ECU — багажник справа под полом |
| 36 | Звуковой сигнал парктроника спереди — под панелью |
| 37 | Звуковой сигнал парктроника сзади — справа в багажнике |
| 38 | Сервотроник ECU — за левой передней аркой |
| 39 | Контроллер регулировки водительского сиденья 1 — под сиденьем |
| 40 | Контроллер регулировки пассажирского сиденья 2 — под сиденьем |
| 41 | Подогрев водительского сиденья — под сиденьем |
| 42 | Подогрев пассажирского сиденья — под сиденьем |
| 43 | Электропривод рулевой колонки |
| 44 | Контроллер люка |
| 45 | SRS airbag ECU |
| 46 | Датчик высоты перед справа |
| 47 | Датчик высоты сзади справа |
| 48 | iDrive контроллер |
| 49 | Телематический модуль — багажник под полом |
| 50 | Bluetooth-модуль — под панелью |
| 51 | Прицепной модуль — багажник справа под полом |
| 52 | АКПП ECU — на коробке |
| 53 | Голосовое управление — багажник под полом |
| 54 | Датчик дождя для дворников |
Расположение и схема блока предохранителей с реле в BMW 1 серии E81, E82, E87, E88
Основной fuse box с реле для BMW 1 серии спрятан за перчаточным ящиком (бардачком) в салоне. Чтобы добраться, снимите защитную крышку — подробный процесс показан в видео в конце материала. Это ключевой блок для электрики, включая предохранители прикуривателя BMW E87.

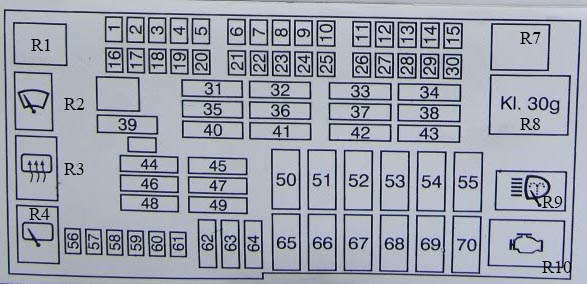

Диаграмма предохранителей и реле BMW 1 серии
Расшифровка предохранителей и реле
| R1 | Моторчик заднего дворника 2 (в составе fuse/relay блока) |
| R2 | Моторчик переднего дворника 1 |
| R3 | Реле заднего дворника |
| R4 | Реле заднего омывателя |
| R5 | Реле топливного насоса (опционально, в блоке fuse/relay) |
| R6 | Реле отключения цепи 2 (опционально) |
| R7 | Реле зажигания (в блоке fuse/relay) |
| R8 | Реле отключения цепи 1 |
| R9 | Реле омывателя фар |
| R10 | Реле вторичного воздуха (AIR pump) |
| F1 | — |
| F2 | (5A) Автозатемняющееся зеркало |
| F3 | — |
| F4 | (5A) Многофункциональный контроллер 3 |
| F5 | (7,5A) Многофункциональный контроллер 4 |
| F6 | Резерв (до 08/05) |
| F7 | — |
| F8 | (5A) CD-чейнджер аудиосистемы |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | (20A) Универсальный модуль |
| F13 | (5A) iDrive контроллер |
| F14 | — |
| F15 | — |
| F16 | (15А) Правый гудок |
| F17 | (5A) Навигация GPS |
| F18 | (5A) CD-чейнджер (до 11/04) |
| F19 | (7,5A) Доступ без ключа, сигнализация |
| F20 | (5A) DSC (стабилизация) |
| F21 | (7,5A) Водительская дверь, пассажирское зеркало |
| F22 | — |
| F23 | (10A) ТВ-тюнер, навигация |
| F24 | — |
| F25 | — |
| F26 | (10A) Телематика BMW |
| F27 | (5A) Телефон, водительская дверь |
| F28 | (5A) Парктроник, контроллер 4 |
| F29 | (5A) Подогрев передних сидений |
| F30 | (20A) Прикуриватель, зарядка USB, розетка BMW E81 |
| F31 | (30A) DSC (до 08/05) |
| F32 | (30A) Электросиденья, подогрев |
| F33 | (30A) Пассажирское электросиденье |
| F34 | (30A) Аудиоусилитель |
| F35 | (20A) Топливный насос (до 08/05) |
| F36 | (30A) Контроллер 2 |
| F37 | — |
| F38 | Резерв (до 08/05) |
| F39 | (30A) Дворники |
| F40 | (20A) Аудиосистема (до 08/05) |
| F41 | (30A) Контроллер 2 |
| F42 | (30A) Электроприводы |
| F43 | (30A) Омыватели фар BMW |
| F44 | (30A) Прицепной модуль |
| F45 | (20A) Розетка прицепа (до 08/05) |
| F46 | (40A) Обогрев заднего стекла |
| F47 | Резерв (до 08/05) |
| F48 | (20A) Задний омыватель |
| F49 | (30A) Подогрев пассажирского сиденья |
| F50 | — |
| F51 | (50A) Контроллер 3 |
| F52 | (50A) Контроллер 2 |
| F53 | (50A) Контроллер 2 |
| F54 | (60A) Двигатель ECU |
| F55 | — |
| F56 | (15A) Центральный замок |
| F57 | (15A) Центральный замок |
| F58 | (7,5A) OBD DLC, диагностика |
| F59 | (5A) Рулевая колонка |
| F60 | (7,5A) Кондиционер HVAC |
| F61 | (10А) Багажник, бардачок, дисплей |
| F62 | (30А) Задние стеклоподъемники |
| F63 | (30A) Многофункциональный контроллер |
| F64 | (30A) Задние стеклоподъемники |
| F65 | (40A) DSC система |
| F66 | (50A) Дизельный топливный нагреватель |
| F67 | (50A) Обогреватель/кондиционер |
| F68 | — |
| F69 | (50A) Вентилятор охлаждения двигателя |
| F70 | (50A) Вторичный воздух (опционально) |

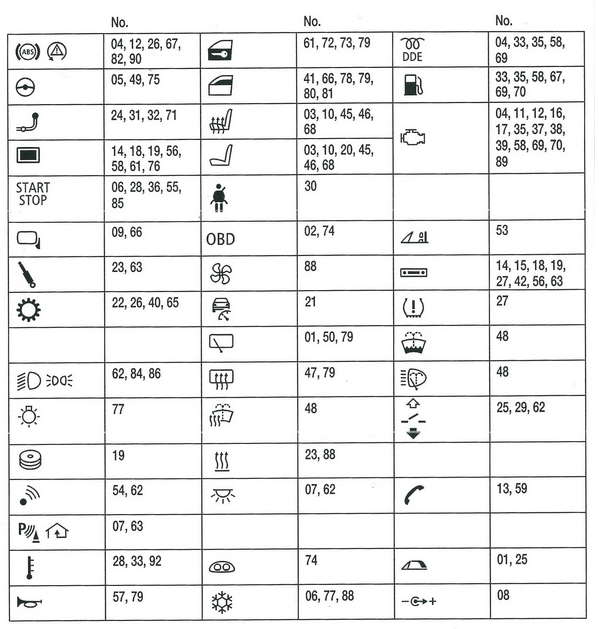

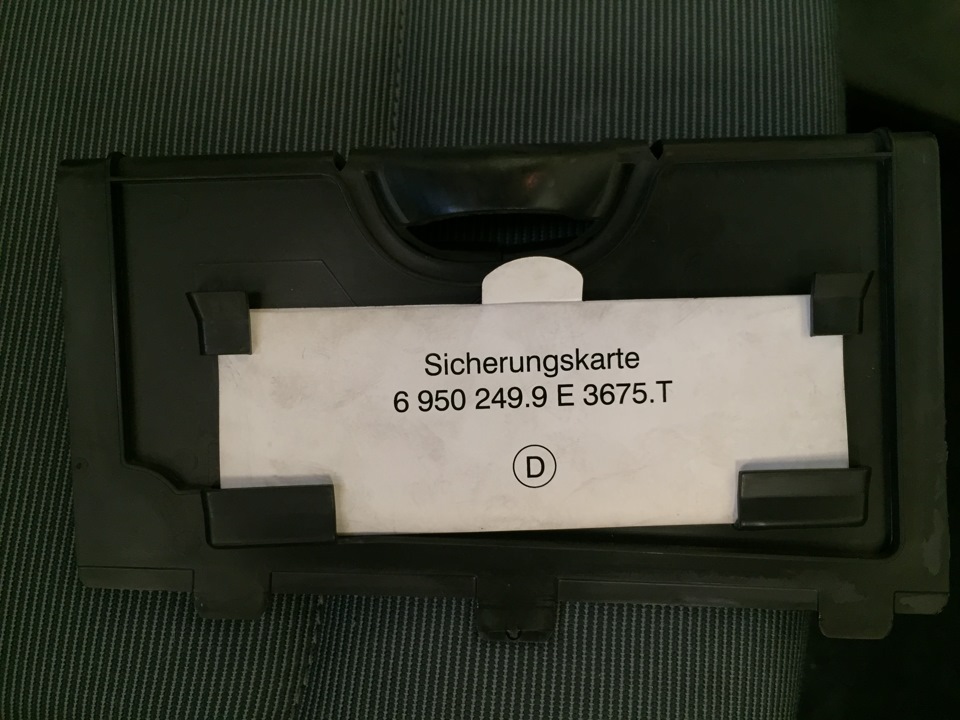

Полная спецификация блоков указана в заводской инструкции на крышке блока предохранителей BMW 1 серии.

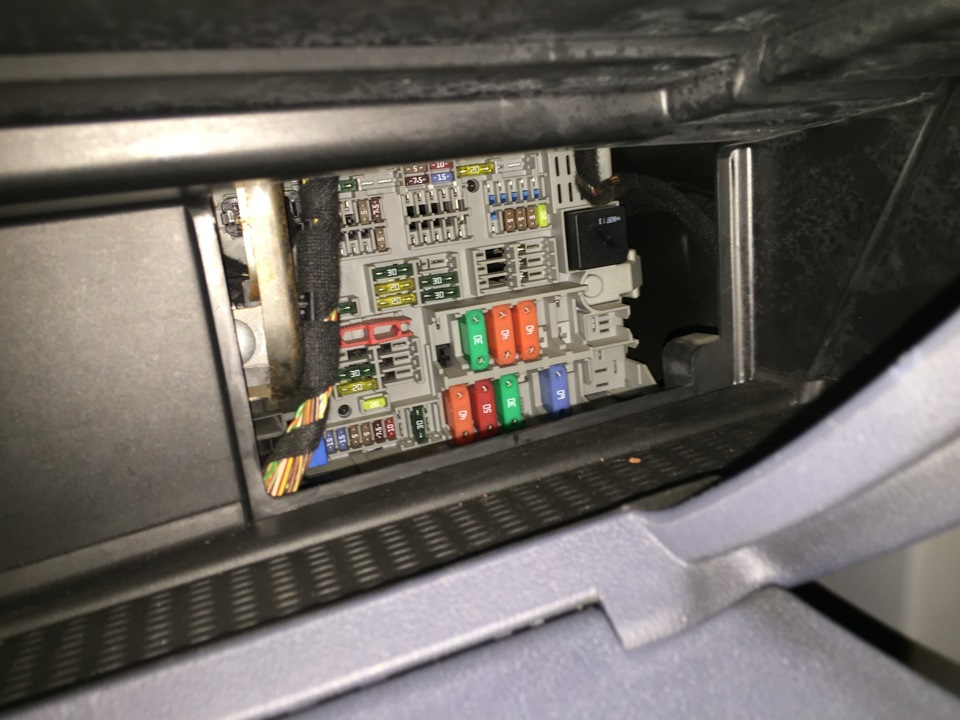

Пример фото схемы предохранителей BMW E82

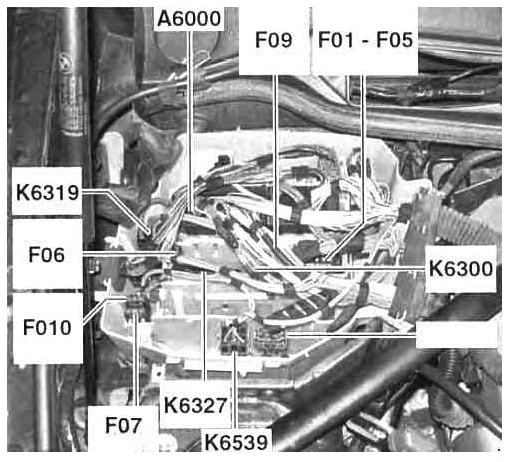

Блок управления двигателем DME/DDE в моторном отсеке BMW 1 серии
В правой части подкапотного пространства BMW E88 может быть установлен дополнительный ECU двигателя с предохранителями и реле для различных моторов (бензин, дизель). Это важно для ремонта электрики BMW 1 серии.
Конфигурация предохранителей зависит от модели двигателя и года выпуска автомобиля.
Диаграмма блока
Расшифровка предохранителей
| F01 | 30A Катушка зажигания цил. 1-6, помехоподавитель |
| Катушка зажигания цил. 2 | |
| Катушка зажигания цил. 3 | |
| Катушка зажигания цил. 4 | |
| Катушка зажигания цил. 5 | |
| Катушка зажигания цил. 6 | |
| Помехоподавляющий конденсатор | |
| F02 | 30A Программируемый термостат, насос охлаждения |
| Электронасос охлаждения | |
| Датчик впускного распредвала | |
| VANOS впуск | |
| Датчик впускного распредвала | |
| VANOS выпуск | |
| F03 | 20A Датчик коленвала, DME ECU |
| ЭБУ DME | |
| Вентиляция бака | |
| Расходомер воздуха | |
| Датчик масла | |
| Датчик коленвала | |
| F04 | 30A Вентиляция картера, лямбда-зонды |
| Лямбда перед катализатором | |
| Лямбда 2 перед катализатором | |
| Лямбда за катализатором | |
| Лямбда 2 за катализатором | |
| F05 | 30A Реле форсунок |
| F06 | 10A EAC датчик, вентилятор электроники |
| Вентилятор электроники | |
| Заслонка выхлопа | |
| Диагностика утечек бака | |
| Распределительная коробка K6304 | |
| Расходомер добавочного воздуха | |
| F07 | 40A Valvetronic реле |
| F09 | 30A Насос охлаждения |
| F010 | 5A Подогрев картера реле, катушки 1-4 |
| Катушка цил. 1 | |
| Катушка цил. 2 | |
| Катушка цил. 3 | |
| Катушка цил. 4 |
Реле в блоке двигателя
- A6000 — DME ECU
- K6300 — DDE главное реле
- K6319 — Valvetronic (VVT)
- K6327 — Форсунки
- K6539 — Подогрев картера
В багажнике на крышке АКБ также размещены мощные силовые предохранители для BMW 1 серии E81-E88.
Полезные советы и видео по предохранителям BMW 1 серии
Просмотрите видео-инструкцию по доступу к fuse box и замене предохранителя в BMW 1 серии (E8x) для самостоятельного ремонта электрики.
Инструкция по эксплуатации BMW 1 серии
Подробные сведения о предохранителях, реле и обслуживании BMW 1 серии доступны в официальном руководстве пользователя: «скачать».
Если у вас есть дополнения по схемам предохранителей BMW E87 или опыту ремонта — делитесь в комментариях ниже.
