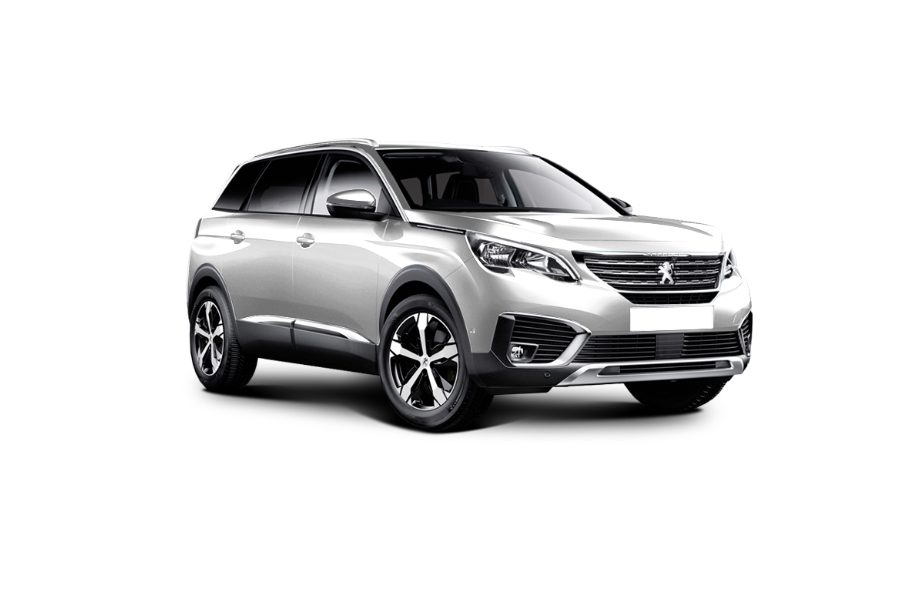

Peugeot 5008 второго поколения выпускался в период с 2017 по 2024 год, включая 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годы. За эти годы автомобиль прошел рестайлинг. В этой статье мы подробно разберем предохранители и реле Peugeot 5008 II, с указанием схем блоков, их расположения на автомобиле, а также фотографиями. Особое внимание уделим предохранителю, отвечающему за прикуриватель и розетки 12В, включая замену и диагностику.
Расположение и количество предохранителей в блоках может варьироваться в зависимости от года производства, комплектации (ECO или FULL) и рынка сбыта вашего Peugeot 5008.
Блоки предохранителей в салоне
Основной блок предохранителей
Главный блок предохранителей размещен слева в нижней части торпедо, под панелью приборов.
Чтобы добраться до него, снимите защитную панель или перчаточный ящик. В версиях с правым рулем блок переносится в бардачок.
Внешний вид блока предохранителей выглядит примерно следующим образом.
Схема предохранителей
Расшифровка предохранителей
Вариант №1
| 1 | Внутреннее зеркало / Рулевое колесо с электроусилителем / Селективное управление движением / Радар / Дизельная выхлопная система |
| 3 | Модуль управления положением прицепа |
| 4 | Сигнал |
| 5 | Омыватель стекла (перед / зад) |
| 6 | Омыватель стекла (перед / зад) |
| 7 | Розетка сзади |
| 8 | Задний стеклоочиститель |
| 10 | Замок дверей /замок задней двери |
| 11 | Замок дверей/ замок задней двери |
| 12 | Система стоп-старт/ Модуль диагностического разъема/ Тормозная система |
| 13 | Информационно-развлекательная система / Система климат-контроля |
| 14 | Сирена сигнализации |
| 15 | Система климат-контроля |
| 16 | Система стоп-старт/ Тормозная система |
| 17 | Приборный щиток |
| 18 | Ассистент парковки |
| 19 | Электрооборудование рулевой колонки / Органы управления на рулевом колесе |
| 21 | Противоугонная сигнализация |
| 22 | Камера /Датчик дождя/ Автоматическое управление освещением |
| 23 | Напоминание о ремнях безопасности |
| 24 | Автоматическая коробка передач /Усовершенствованная система помощи при парковке/ Система панорамного обзора |
| 25 | Воздушная подушка |
| 26 | Электронный контроль устойчивости |
| 27 | Тревога |
| 28 | Модуль OnStar или BTA |
| 29 | Информационно-развлекательная система |
| 32 | Прикуриватель/ Розетка на передней панели |
| 34 | Обогрев заднего стекла / Обогрев лобового стекла / Индуктивная зарядка |
| 35 | Выключатель освещения/ модуль диагностического разъема |
| 36 | Осветительные приборы |
В этой конфигурации предохранитель №32 отвечает за прикуриватель и розетки 12В на приборной панели Peugeot 5008.
Вариант №2
| 1 | 3A Электронная система ключей — Противоугонная сигнализация — Замок зажигания |
| 2 | 3А Датчик угла поворота рулевого колеса |
| 3 | 3А Инструментальный разъем — Система comelec |
| 4 | 7,5A Иструментальный разъем — Диагностический разъем — двойной контактор педали тормоза — Центральное устройство поддержания напряжения |
| 5 | 5А Многофункциональный экран — Камера заднего вида — Компьютер помощи при парковке — Модуль управления коробкой передач |
| 6 | 15А Резерв |
| 7 | 10А Аудио усилитель |
| 8 | 20А Стеклоочиститель заднего стекла |
| 9 | 5А «Масса» переднего и заднего плафонов освещения |
| 10 | 30А Привод центральных и внутренних замков передних и задних дверей + лючка топливного бака |
| 11 | 30А Электропитание приводов передних и задних наружных и внутренних замков |
| 12 | 3A Охранная сигнализация |
| 13 | 3A Модуль включения дополнительного подогревателя |
| 14 | 15A |
| 15 | 5A |
| 16 | 5A Электро усилитель руля |
| 17 | 10A Разъем 12B в багажнике или в грузовом отделении |
| 18 | 5A Автономный блок телематики — Модуль OnStar или BTA |
| 19 | 5А |
| 20 | 15А Блок предохранителей салона 3 |
| 21 | 3А Внутренне освещение — Зарядное устройство для переносной лампы — Индивидуальные светильники |
| 22 | 3А Подсветка перчаточного ящика — Индивидуальные светильники |
| 23 | 3А Система оповещения о слепых зонах — Регулировка наружных зеркал — Индуктивная зарядка |
| 24 | 5А Общий коммутационный блок — Подрулевой коммуникационный модуль CV00 |
| 25 | 5А Переключатель корректора направления света фар — зеркало заднего вида |
| 26 | 3А Инструментальный разъем — Дисплей не пристёгнутого ремня водителя и пассажира |
| 27 | 3А Датчик дождя и освещенности — Подрулевой переключатель |
| 28 | 10А Передний центральный элемент — Мультиплексная передняя панель — Автомагнитола — Вывод информации в поле зрения водителя |
| 29 | 5А Коммутационный блок двигателя (PSF1) |
| 30 | 15А Аудиосистема |
| 31 | 5А Блок управления подушек безопасности |
| 32 | 5А Резерв |
| 33 | 15А Прикуриватель или разъем 12В панели приборов |
| 34 | 3А Коммутационный блок прицепа |
| 35 | 5А Компьютер управления панелью приборов |
| 36 | 20А Автомагнитола |
| Реле | |
| R1 | Питание + аксессуаров |
| R2 | Питание «плюса» CAN «Комфорт» |
| R3 | Стеклоочиститель заднего стекла |
| R4 — R9 | Электродвигатели привода передних и задних наружных и внутренних замков |
Здесь предохранитель прикуривателя — №33 на 15А, также защищающий разъем 12В в салоне.
Дополнительный блок предохранителей и реле
Этот блок установлен за основным, на передней стенке салона Peugeot 5008.
Вариант №1
Фото блока
Схема
Обозначение
| F1 | 40A Обогрев заднего стекла |
| F2 | 7,5А Зеркала с электроприводом |
| F3 | 20А Реле гнезда 230A ECO: Передние стеклоподъемники с электроприводом |
| F4 | 15А Розетка багажника 12В |
| F5 | 30А Электродвигатели задних стеклоподъёмников |
| F6 | 30А Электродвигатели передних стеклоподъёмников |
| F7 | 25А Сиденья с подогревом |
| F8 | 20А Дополнительный воздушный вентилятор для задних сидений |
| F9 | 30А Блок электропривода двери багажного отделения (6290) |
| F10 | 40А Катушка левого ремня безопасности |
| F11 | 5/20А Коммутационный блок прицепа 7/13 каналов |
| F12 | 30А Сиденье водителя с электрическими регулировками |
| F13 | 30А Люк 40А Катушка правого ремня безопасности |
| F14 | 30А Сиденье пассажира с электроприводом |
| F15 | 30А Люк крыши |
| F16 | 10А Блок зеркала заднего вида |
| F17 | 10А Блок освещения и памяти зеркал |
| F18 | 25А Усилитель радиоприемника |
| F19 | 30А Резерв |
| F20 | 3А Блок электропривода двери багажного отделения (6290) |
| F21 | 3А Выключатель багажника (6292) |
| F22 | 20А Резерв |
| F23 | 3А Коммутационный блок прицепа |
| Реле | |
| R1 | Разъем 230A |
| R2 | Розетка багажника 12В |
| R3 | Обогрев заднего стекла и наружных зеркал |
Вариант №2
Схема
Расшифровка
| F1 | 40А Обогреватель/ обогреватель заднего стекла |
| F2 | 10А Обогрев наружных боковых зеркал |
| F3 | 30А Электрические стеклоподъемники — передние |
| F4 | 10/15А Складывающиеся боковые зеркала / Регулировка наружных зеркал |
| F5 | 30А Электрические стеклоподъемники — задние |
| F6 | Обогрев сидений |
| F7 | — |
| F8 | Блок предохранителей (правая сторона приборной панели) |
| F9 | — |
| F10 | 20А Подогрев передних сидений |
| F11 | 20А Функция массажа передних сидений |
| F12 | Пусто (резерв) |
| Реле | |
| R01 | Реле подогрева сидений |
| R02 | Реле электро стеклоподъемников |
| R03 | Реле обогревателя/обогрева заднего стекла |
| R04 | — |
| R05 | — |
| R06 | — |
| R07 | — |
Предохранители и реле под капотом
Основной блок под капотом
В моторном отсеке слева от аккумулятора, под капотом Peugeot 5008, находится блок предохранителей и реле. Доступ показан на схеме ниже.
Вариант №1
Фото блока
Схема
Описание
| 1 | 15А Управление двигателем, Включение реле преобразования давления (1032) — Дизельные форсунки |
| 2 | 5А Управление реле электро вентилятора |
| 3 | 5А Стартер / генератор К207 Модуль контроля батареи |
| 4 | 5А Форсунка SCR, Р17 Модуль информационного дисплея |
| 5 | 15А Подкачивающий насос дизельного топлива, Топливный насос |
| 6 | 20А Управление двигателем, управляемый топливный насос |
| 7 | 10А Электроклапан насоса регулирования подачи дизтоплива — Пропорциональный электроклапан TGV |
| 8 | 10А Датчик воды в дизтопливе — Электра клапан масляного насоса — датчик NOx DW10F |
| 9 | 10А Электрический замок зажигания Р16 Панель приборов |
| 10 | 5А Старт / Стоп реле KL9 |
| 11 | 15A Управление блоком коммутации и защиты — Насос присадки к топливу — Переключатель управления тягой |
| 12 | 5А Резерв |
| 13 | 5А Устройство поддержания напряжения в сети |
| 14 | 25А Соленоид компрессора кондиционера |
| 15 | 5А Компьютер рулевого усилителя, диагностический разъем, помощь в соблюдении дистанции между автомобилями (радар) |
| 16 | 20А Насос блока заднего кондиционера |
| 17 | 10А Интеллектуальный коммутационный блок |
| 18 | |
| 19 | 30А Резерв |
| 20 | 15A Питание насоса переднего и заднего стеклоомывателя |
| 21 | 20А Насос омывателя фар |
| 22 | 15А Звуковой сигнал |
| 23 | 15А Правые фары |
| 24 | 15А Левые фары |
| 25 | 30А Резерв |
| 26 | |
| 27 | 5А Резерв |
| 28 | 5А |
| 29 | 30А Стартер |
| 30 | 30А Подогреватель дизельного топлива |
| MF1 | 5A С управляемым модулем впуска воздуха |
| MF11 | 5A Резерв |
| MF12 | 15A Компьютер автоматической коробки передач AX6 |
| MF13 | 20A Подогреватель (нагрев охлаждающей жидкости и салона) |
| MF14 | Comelec автоматическая коробка передач |
| MF15 | Резерв |
| MF16 | Резерв |
| MF17 | Резерв |
| MF18 | 5А Двойной контактор педали тормоза |
| MF19 | 5А Резерв |
| Реле | |
| R1 | Компьютер управления дизельным двигателем |
| R2 | Выключение коммуникационного блока двигателя |
| R3 | Выключение коммуникационного блока двигателя |
| R4 | Компьютер двигателя, центральное устройство поддержания напряжения, электро вентилятор, реверсионный генератор |
| R5 | Топливный насос — Датчик NOX |
| R6 | Электрическое питание от замка зажигания |
| R7 | Стартер |
Вариант №2
Фото примера
Схема
Расшифровка
| F1 | 40A Вентилятор кондиционера |
| F2 | 60А Компьютер системы ABS / ESP |
| F3 | 80А Блок предохранителей салона 3 |
| F4 | 30А компьютер системы ABS / ESP |
| F5 | 50А Интеллектуальный коммутационный блок (Правые указатели поворота, передние правые габаритные фонари, правые стоп-сигналы, левые фонари заднего хода, правые противотуманные фары.) 20А Обогрев лобового стекла |
| F6 | 60А Блок управления двухскоростным вентилятором охлаждения (GMV) 20А Калькулятор BVA AxN8 — Калькулятор BVA Ax6III (тепловой) |
| F7 | 70А Интеллектуальный коммутационный блок |
| F8 | 15А Топливный насос управления двигателем, Термостат с пилотным управлением — Электромагнитный клапан масляного насоса (промывка EC — Электрический электромагнитный клапан — Расходомер всасываемого воздуха — датчики кислорода (EP6FADTX), Термостат с пилотным управлением — Переключаемая подача воды, Электрический электромагнитный клапан (EP6FDT) 20А Компьютер двигателя (для EB2DT или EP6FDT) l Управляемый подкачивающий насос (для DV6F или DW10F) |
| F9 | 15А Подкачивающий насос с пилотным управлением (DW10F), впускной и выпускной клапаны v электромагнитные клапаны — Термостат с пилотным управлением — Электромагнитный клапан масляного насоса (промывка EC — Электрический электромагнитный клапан — Расходомер всасываемого воздуха — датчики кислорода (EP6FADTX), Термостат с пилотным управлением — Переключаемая подача воды Электрический электромагнитный клапан (EP6FDT) vsepredohraniteli.ru |
| F10 | 15А Компьютер двигателя — Магнит насоса регулировки расхода дизельного топлива — Электромагнитный клапан регулирования давления турбокомпрессора (DV5R и DW10F) — Термостат S (DV5R) — Продувочный нагреватель — Регулируемые электромагнитные клапаны впускного и выпускного клапана (EP6FADTX) — Промывка баллона — Датчики кислорода подняты (EB2ADTS) ) |
| F11 | 20А Компьютер двигателя |
| F12 | 5А Приборы — реле GMV — Istars — DMTC, электроводяное охлаждение с турбонаддувом (EB2ADTS и EP6FADTX), интеллектуальный сервисный блок (EP6FADTX) |
| F13 | 5А Интеллектуальный коммутационный блок |
| F14 | 5А Блок уровня заряда аккумуляторной батареи |
| F15 | 20А Электрообогрев ветрового стекла |
| F16 | 15А Противотуманные фары 10А Дневные ходовые огни |
| F17 | 10А Диагностика реле GMP BFRM — BSI1 — Компьютер двигателя — Нижний датчик Nox (форсунки DV5R и DW10 (DV5R) |
| F18 | 10А Правые фары дальний свет |
| F19 | 10А Левые фары дальний свет |
| F20 | 30А Компьютер двигателя l Подкачивающий насос (для ER6EDT) — катушки зажигания (EB2ADTS и EP6FADTX) |
| F21 | 30А Стартер |
| F22 | 40А Резерв — Такси |
| F23 | 40А Стартер / Генератор |
| F24 | 40А Блок предохранителей в салоне 5 |
| F25 | 40А Блок предохранителей салона 3 |
| F26 | 15/20А Отопитель |
| F27 | 25А Интеллектуальный коммутационный блок (Правая фара ближнего света — Правые фонари заднего хода — Левые противотуманные фары — Задние левые габаритные фонари — Третий стоп-сигнал.) |
| F28 | 30А Электропитание насоса мочевины и резистор нагрева трубок мочевины (UCE или DV5R) — Датчик Nox (DW10F) — Компьютер двигателя (EP6FADTX) — (BlueInjection, AdBlue) |
| F29 | 40А Стеклоочиститель ветрового стекла |
| F30 | 80А Блок предварительного нагрева |
| F31 | 80А Блок коммутации и защиты |
| F32 | 80А Усилитель рулевого управления, Левая фара ближнего света — Статические поворотные огни — Боковые повторители указателей поворотов — Левые указатели поворотов — Передний левый и задний правый габаритные фонари — Левые стоп-сигналы — Лампы освещения номерного знака. |
| Реле | |
| R1 | Компьютер управления двигателем / Дизель Евро6 (питание модуля SCR) |
| R2 | Компрессор кондиционера / Электрообогрев ветрового стекла |
| R3 | Стартер / тепловая предподготовка |
| R4 | Противотуманные фары / дневные ходовые огни |
| R5 | Вентилятор кондиционера |
| R6 | Стартер |
| R7 | Передний стеклоочиститель |
| R8 | Передний стеклоочиститель |
| R9 | Фары |
Блок предохранителей на аккумуляторе
На положительном клемме АКБ Peugeot 5008 установлен блок мощных предохранителей двигателя и электрооборудования.
Схема
Назначение
- 60A — Электрический блок управления двухскоростным двигателем вентилятора
- 100А — Блок предохранителей
- 80А — Гидроусилитель руля
- 80A — Блок предохранителей в салоне
- 80A — Блок предохранителей в салоне
Если вы заметили неточность в схемах предохранителей Peugeot 5008 или хотите дополнить информацию, оставьте комментарий ниже.
