BMW 5 серии, известная по заводским индексам кузовов G30, G31 и G38, представляет собой седьмое поколение автомобиля, производившегося в период с 2017 по 2024 год, включая модели 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годов выпуска. За эти годы BMW 5 G30/G31/G38 претерпела обновление в виде рестайлинга. В этой статье мы подробно разберем предохранители и реле для BMW 5 G30 G31 G38, включая схемы расположения блоков, их места установки и функции. Особое внимание уделим предохранителю прикуривателя в BMW 5 серии.
Функции предохранителей и реле в BMW 5 G30 G31 G38 могут варьироваться в зависимости от года выпуска автомобиля и комплектации электрических систем.
Блоки предохранителей в салоне
Расположение блока со стороны пассажира
Основной блок предохранителей и реле в салоне BMW 5 G30/G31/G38 размещен справа под перчаточным ящиком, обеспечивая удобный доступ для диагностики и замены.

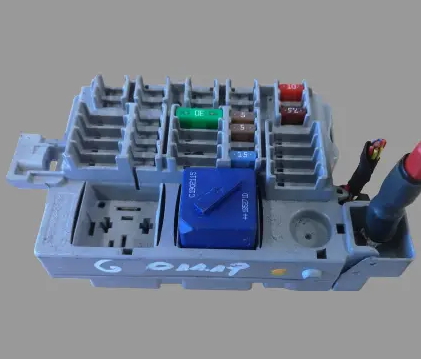

Фото — пример расположения

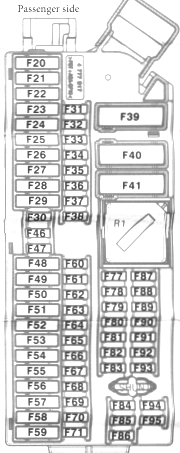

Схема блока предохранителей BMW 5 G30

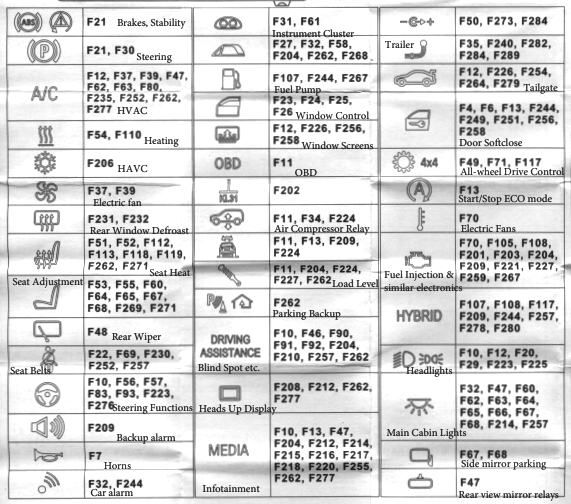

Расшифровка предохранителей и реле
| 20 | 30А Система безопасности, реверсивная электромоторная автоматическая катушка (ремень безопасности) |
| 21 | 40А Динамический контроль устойчивости (DSC), ABS, паркинг |
| 22 | 30А Система безопасности, реверсивная электромоторная автоматическая катушка (ремень безопасности) |
| 23 | 30A Стеклоподъемник двери |
| 24 | 30A Стеклоподъемник двери |
| 25 | 30A Стеклоподъемник двери |
| 26 | 30A Стеклоподъемник двери |
| 27 | 20A Функциональный центр на крыше |
| 28 | |
| 29 | 20A Главные фары, датчик дождя, датчик освещённости |
| 30 | 5A Стояночный тормоз |
| 31 | 5A Блок управления комбинации приборов |
| 32 | 5A Функциональный центр крыши (лампа для чтения карт, внутреннее освещение, окружающее освещение, аварийная сигнализация) |
| 33 | |
| 34 | Электронная система регулировки дорожного просвета |
| 35 | Модуль фаркопа |
| 36 | |
| 37 | Система кондиционера и вентиляции |
| 38 | |
| 39 | |
| 40 | Внутренне освещение, блок BDC |
| 41 | Блок BDC |
| 42 | |
| 43 | |
| 44 | |
| 45 | |
| 46 | Помощник водителя |
| 47 | Внутреннее освещение, кондиционер |
| 48 | Модуль стеклоочистителя |
| 49 | Электронное управление коробкой передач, раздаточная коробка, 4*4 |
| 50 | Прикуриватель |
| 51 | Обогрев сидений |
| 52 | Обогрев сидений |
| 53 | Модуль сиденья водителя (с модулем сиденья), блок переключателей регулировки сиденья со стороны водителя (без модуля сиденья) |
| 54 | Отопитель |
| 55 | Модуль сиденья переднего пассажира (с модулем сиденья), блок переключателей регулировки положения сиденья переднего пассажира (без модуля сиденья) |
| 56 | Электрическая регулировка рулевой колонки |
| 57 | Блок переключателей на рулевой колонке |
| 58 | Функциональный центр крыши |
| 59 | |
| 60 | Урпавление сиденьями |
| 61 | Верхняя центральная подсветка приборной панели, верхняя передняя подсветка приборной панели со стороны пассажира, нижняя центральная подсветка приборной панели, нижняя подсветка приборной панели со стороны водителя/ пассажира, передняя левая/правая подсветка пространства для ног |
| 62 | Выключатель освещения перчаточного ящика, система камеры водителя, внутренее освещение |
| 63 | Подсветка динамика приборной панели, освежитель воздуха, CD-привод, ионизатор, стартер-генератор 48 В |
| 64 | Блок клапанов регулировки ширины спинки сиденья водителя, блок клапанов поясничной опоры водителя, блок переключателей регулировки сиденья (со стороны водителя), задний фонарь в пространстве для ног (со стороны водителя), подсветка задней панели спинки сиденья водителя, USB-разъем для зарядки, модуль накачки переднего левого сиденья |
| 65 | Блок клапанов регулировки ширины спинки переднего пассажира, Блок клапанов поясничной опоры переднего пассажира, Блок переключателей регулировки сиденья (со стороны переднего пассажира), Подсветка пространства для ног сзади (со стороны переднего пассажира), Подсветка задней панели спинки сиденья переднего пассажира, USB-разъем для зарядки № 2, спереди Модуль накачки правого сиденья |
| 66 | Внутреннее освещение |
| 67 | Блок переключателей двери водителя, Блок переключателей сиденья на двери водителя, Подсветка внутренней ручки двери двери водителя, Подсветка панели отделки двери водителя (в центре), Подсветка кармана двери водителя, Подсветка панели отделки двери водителя (вверху), Подсветка переднего левого среднечастотного динамика, Подсветка переднего левого твитера |
| 68 | Наружное зеркало переднего пассажира, Блок переключателей двери пассажира, Подсветка внутренней дверной ручки двери пассажира, Подсветка панели отделки двери переднего пассажира (в центре), Подсветка кармана двери пассажира, Подсветка панели отделки двери переднего пассажира (вверху), Подсветка переднего правого среднечастотного динамика, Подсветка переднего правого твитера |
| 69 | Модуль безопасности при столкновении |
| 70 | Реле отключения электро вентилятора, электро вентилятор |
| 71 | Управление двигателем |
| 72 | |
| 73 | |
| 74 | Термоэлектрический подстаканник |
| 75 | |
| 76 |
Для прикуривателя в BMW 5 G30 G31 G38 предусмотрены предохранители F50, F273 и F284, отвечающие за его работу.
Дополнительный блок предохранителей в BDC
Секция с предохранителями интегрирована в электронный блок управления BDC (Body Domain Controller) BMW 5 G38, который монтируется на правой стойке под обшивкой салона со стороны пассажира.

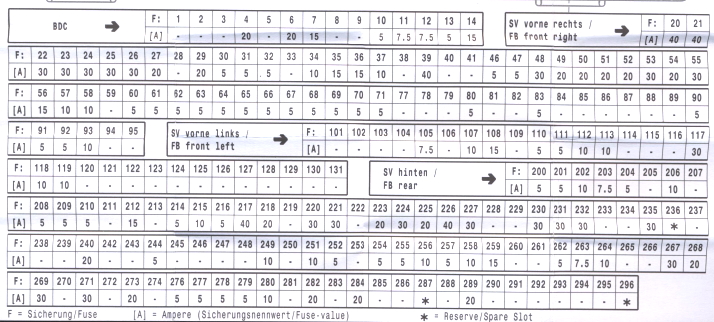

Фото и схема блока предохранителей BMW 5 G30/G31
Обозначение предохранителей
- —
- —
- —
- 20А — Реле блокировки, реле разблокировки (двери, лючок топливного бака)
- —
- 20А — Реле блокировки двери водителя, реле блокировки (замок двери водителя, замок двери переднего пассажира, замок задней двери со стороны водителя, замок двери со стороны заднего пассажира, привод центрального замка лючка бензобака)
- 15А — Сигнал (гудок)
- —
- —
- 5А — Блок переключателей на рулевой колонке, передняя центральная вентиляционная решетка, панель управления аудиосистемой, блок управления освещением, головное устройство
- 7,5А — Диагностический разъем, электронная система регулировки дорожного просвета, платформа вертикальной динамики
- 7,5А — Система отопления/ кондиционирования воздуха, функциональный модуль задней двери, датчик дождя/ света/ солнца/ конденсации
- 5А — Система старт / стоп
- —
Блок со стороны водителя
Дополнительный блок предохранителей и реле в BMW 5 G30 G31 G38 установлен под приборной панелью со стороны водителя для оперативного доступа.
Внешний вид блока предохранителей BMW 5 серии выглядит примерно следующим образом.
Схема предохранителей блока 2
Расшифровка схемы
| 101 | — |
| 102 | — |
| 103 | — |
| 104 | — |
| 105 | 7,5А Электроника и управление двигателем |
| 106 | — |
| 107 | 10А Гибрид: Модуль управления топливным баком под давлением |
| 108 | 15А Электроника и управление двигателем |
| 109 | — |
| 110 | 5А Дополнительный электрический обогреватель, подсветка переднего среднечастотного динамика |
| 111 | 5А Задний распределительный щит |
| 112 | — |
| 113 | — |
| 114 | — |
| 115 | — |
| 116 | — |
| 117 | 30А Автоматическая коробка передач, раздаточная коробка |
| 118 | — |
| 119 | — |
| 120 | — |
| 121 | — |
| 122 | — |
| 123 | — |
| 124 | — |
| 125 | — |
| 126 | — |
| 127 | — |
| 128 | — |
| 129 | — |
| 130 | — |
| 131 | — |
- R1 —
- R2 — реле Terminal 30B
Основной блок в багажнике BMW 5 G30 G31 G38
Блок предохранителей и реле в багажнике

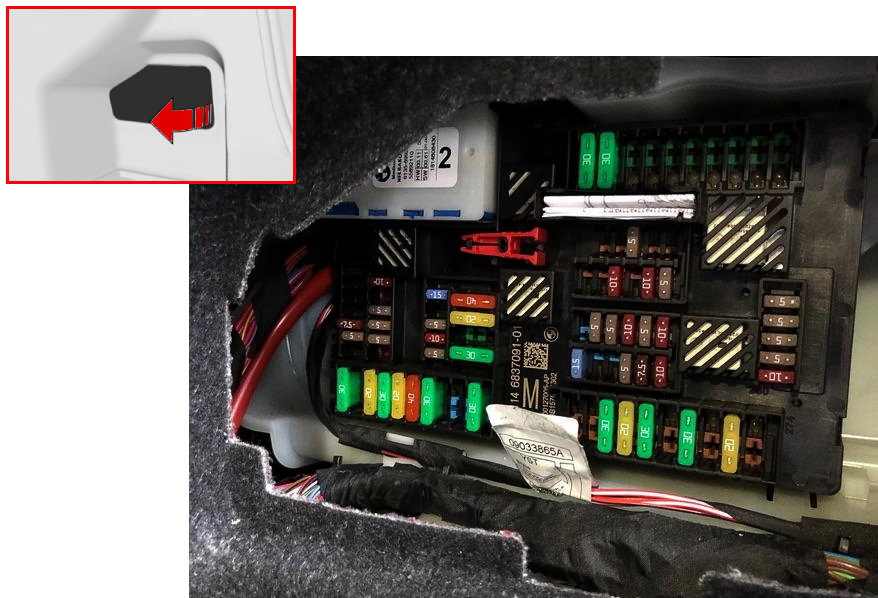

В багажном отделении BMW 5 серии, справа под защитной панелью, размещен главный блок с предохранителями и реле для ключевых систем автомобиля.
Схема блока в багажнике
Всегда проверяйте номиналы и назначения предохранителей по вашей заводской схеме или буклету для BMW 5 G30 G31 G38.

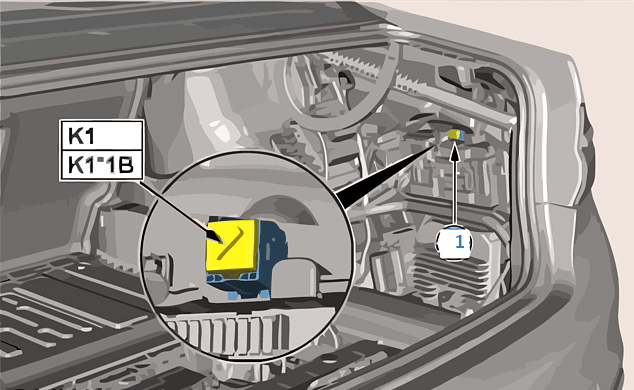

Рядом с основным блоком в багажнике BMW 5 G38 могут быть установлены дополнительные реле, такие как для пневматической подвески.
В некоторых комплектациях дополнительные предохранители и реле BMW 5 G30 G31 могут размещаться за пределами стандартных блоков для специфических опций.
Если у вас есть полезный опыт по замене предохранителей в BMW 5 серии или предложения по улучшению статьи, поделитесь в комментариях.
