Suzuki Swift третьего поколения производился в период с 2017 по 2023 год, включая модели 2017, 2018, 2019, 2020, 2021, 2022 и 2023 годов. За эти годы автомобиль претерпел несколько модернизаций. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Suzuki Swift 3, предоставим схемы, фотографии мест установки и варианты исполнения. Особое внимание уделим предохранителю, отвечающему за прикуриватель, а также ключевым элементам электрической системы, диагностике и замене. Это поможет в самостоятельном ремонте и обслуживании авто.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска, комплектации и уровня электрического оборудования вашего Suzuki Swift.
Расположение блока в интерьере
В пассажирском отсеке блок с предохранителями размещен под торпедо, на левой стороне от водителя.
Пример на фото
Всегда проверяйте назначение элементов по схеме на крышке защитного отсека блока предохранителей.
Диаграмма предохранителей
Расшифровка предохранителей
| 1 | 30A P/W — Электростеклоподъемники передние и задние |
| 2 | 10A MTR — Комбинация приборов и счетчики |
| 3 | 15A IG — Система зажигания |
| 4 | 5A IG1 SIG2 — Электроусилитель рулевого управления |
| 5 | 20A SHIFT — Резерв (не задействовано) |
| 6 | 20A S/R — Солнцезащитный люк |
| 7 | Не задействовано |
| 8 | 20A D/L — Центральный замок дверей |
| 9 | 15A STL — Иммобилайзер и блокировка руля |
| 10 | 10A HAZ — Аварийные огни |
| 11 | 5A A-STOP — ЭБУ двигателя |
| 12 | 10A RR FOG — Задний противотуманный свет |
| 13 | 5A ABS — Системы ABS и ESP |
| 14 | 15A S/H — Подогрев сидений |
| 15 | 5A IG1 SIG3 — Камера заднего вида |
| 16 | 10A DOME2 — Дневные огни и интерьерное освещение |
| 17 | 5A DOME — Панель приборов |
| 18 | 15A RADIO — Аудиосистема |
| 19 | 5A CONT — Дополнительный контроль |
| 20 | 5A KEY2 — Ключ зажигания |
| 21 | 20A P/WT — Таймер стеклоподъемников |
| 22 | 5A KEY — Замок зажигания |
| 23 | 15A HORN — Клааксон |
| 24 | 5A TAIL — Левый задний фонарь (с автоосвещением) |
| 25 | 10A TAIL — Оба задних фонаря (без автоосвещения) |
| Правый задний фонарь (с автоосвещением) | |
| 26 | 10A A/B — Аирбэги и подушки безопасности |
| 27 | 10A IG1 SIG — IACV или модуль BCM |
| 28 | 10A BACK — Фонари заднего хода |
| 29 | 5A ACC3 — Аксессуары |
| 30 | 20A RR DEF — Обогрев заднего стекла |
| 31 | 10A MRR HTR — Подогрев боковых зеркал |
| 32 | 15A ACC2 — Розетка прикуривателя и аксессуары |
| 33 | 5A ACC — Магнитола |
| 34 | 10A WIP — Очиститель заднего стекла |
| 35 | 5A IG2 SIG — Вентилятор климат-контроля |
| 36 | 15A WASH — Омыватель |
| 37 | 25A FR WIP — Очистители лобового стекла |
| 38 | 10A STOP — Тормозные огни |
Предохранитель №32 на 15А обеспечивает питание прикуривателя и розетки для гаджетов.
Блок в моторном отсеке

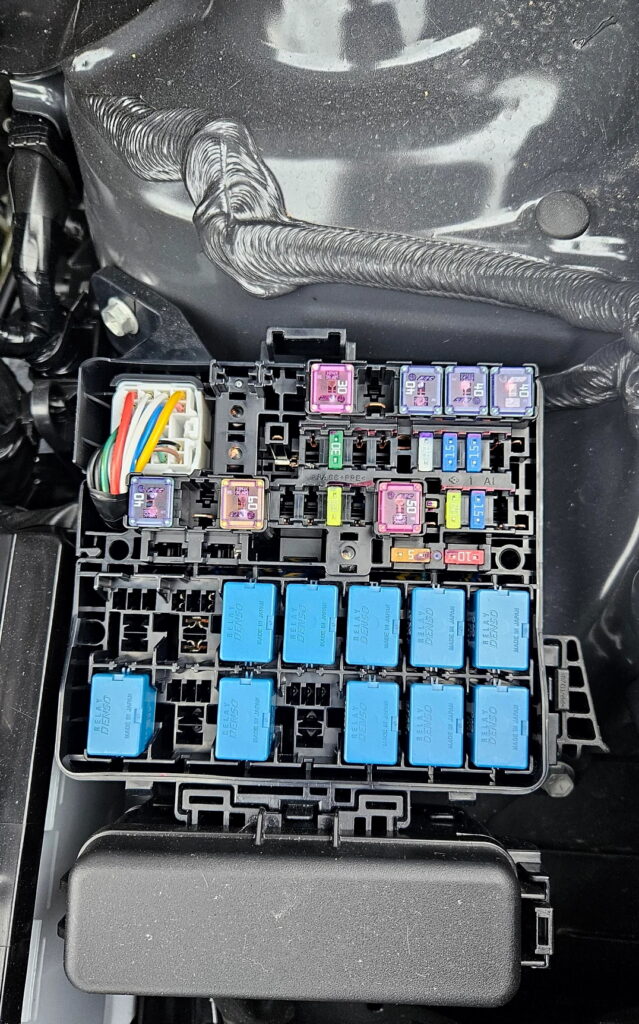

В подкапотном пространстве основной блок предохранителей и реле установлен поблизости от аккумулятора, для удобного доступа при диагностике электрики.

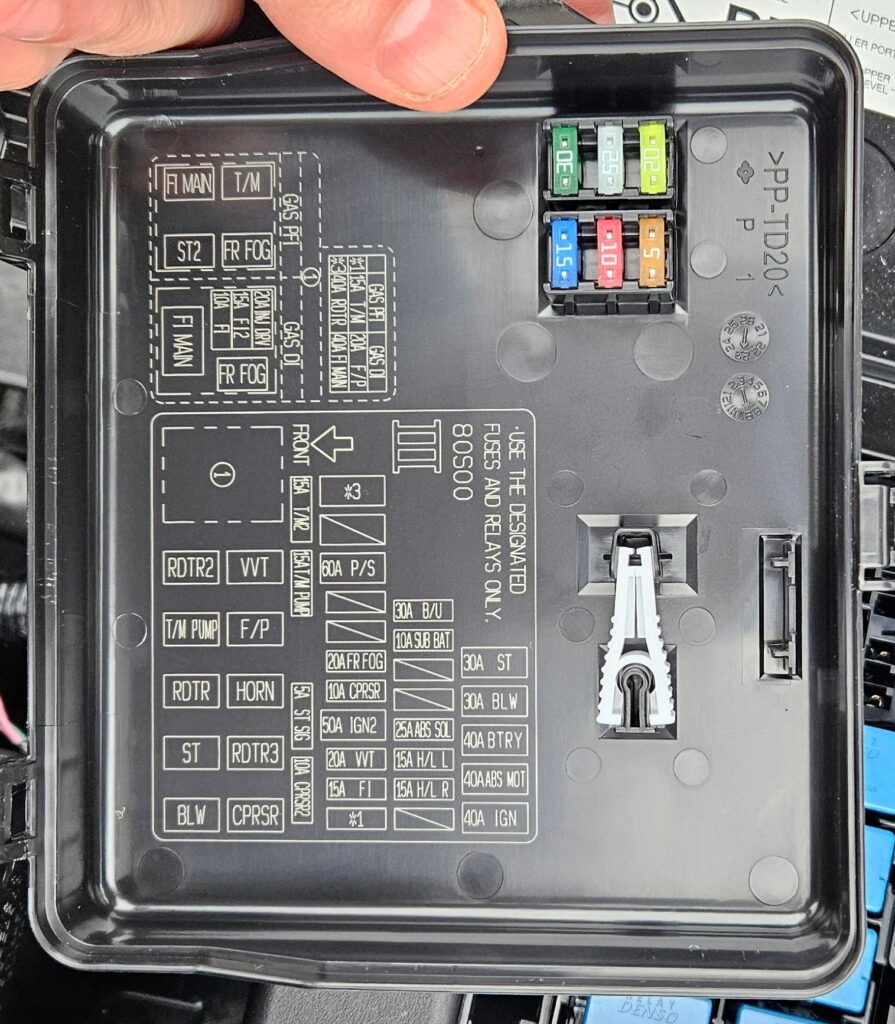

Маркировка на крышке отсека

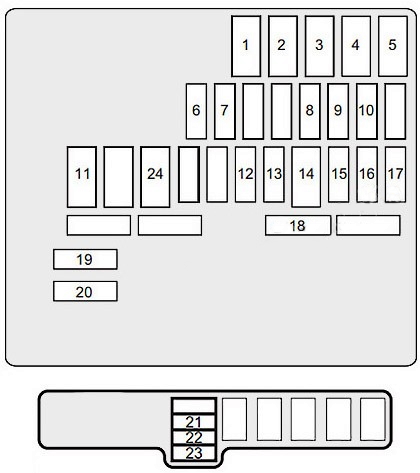

Схема расположения
Описание функций
| 1 | 30A ST — Стартер мотора |
| 2 | 30A BLW — Вентилятор охлаждения |
| 3 | 40A BTRY — Вспомогательный релейный блок |
| 4 | 40A ABS MOT — Насос ABS |
| 5 | 40A IGN — Основное зажигание |
| 6 | 30A B/U — Резервное электропитание |
| 7 | 30A SUB BAT — Вспомогательный АКБ |
| 8 | 25A ABS SOL — Клапаны ABS |
| 9 | 15A H/LL — Левая фара ближнего света |
| 10 | 15A H/LR — Правая фара ближнего света |
| 11 | 30/40A RDTR — Вентилятор системы охлаждения |
| 12 | 20A FR FOG — Передние противотуманки |
| 13 | 10A CPRSR — Кондиционер компрессор |
| 14 | 50A IGN2 — Второе зажигание |
| 15 | 15A T/M — ЭБУ трансмиссии AT/CVT |
| 16 | 15/30A FI — Инжекторы топлива |
| 17 | 20A F/P — Бензонасос |
| 17 | 15A T/M PUMP — Масляный насос АКПП |
| 18 | 5A ST SIG — Сигнал стартера для ЭБУ |
| 19 | 20A INJ DRV — Драйвер инжекторов |
| 20 | 10A FI — Система впрыска |
| 21 | 25A H/L HI — Дальний свет фар |
| 22 | 15A H/L HI R — Правая фара дальнего света |
| 23 | 15A H/L HI L — Левая фара дальнего света |
| 24 | 60A P/S — Гидроусилитель руля |
Декодировка реле
- ST — Реле стартера
- RDTR — Реле вентилятора радиатора
- HORN — Реле звукового сигнала
- F/P — Реле топливного насоса
На положительном выводе аккумулятора также возможна установка мощных предохранителей в форме предохранительных блоков или вставок для защиты высокомощных цепей.
