Kia Ceed первого поколения производился в период с 2006 по 2012 год, включая модели 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годов выпуска. Доступны кузова хэтчбек и универсал (Ceed SW). За годы производства авто подверглось рестайлингу. В этой статье мы разберем расположение электронных блоков управления, детальное описание предохранителей и реле для Kia Ceed 1 поколения, включая схемы блоков предохранителей, фото примеры и ключевые элементы. Особое внимание уделим предохранителю прикуривателя, блокам управления двигателем, ABS, климат-контролем и другими системами.
Расположение блоков и элементов может варьироваться в зависимости от года выпуска и комплектации Kia Ceed. Если схемы не соответствуют вашей модели, проверьте информацию для второго поколения Kia Ceed предохранители и реле.
Расположение электронных блоков управления

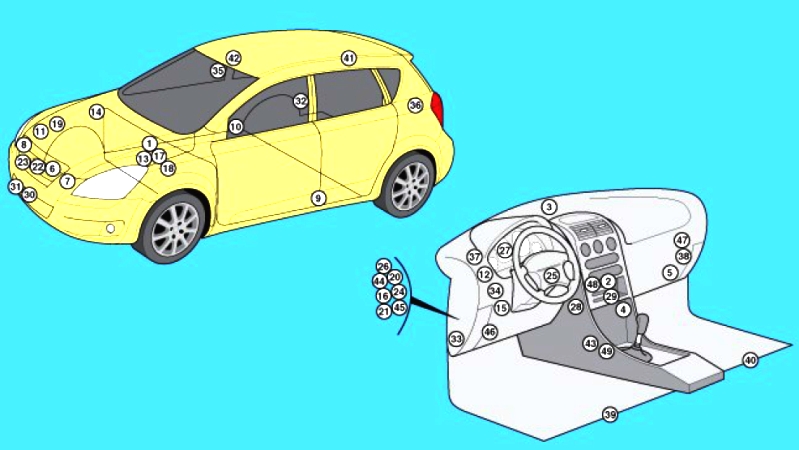

Общая схема размещения всех электронных блоков, предохранителей и компонентов в Kia Ceed 1 поколения.
Подробное описание
| 1 | ЭБУ ABS (антиблокировочная система тормозов) |
| 2 | Электронный модуль климата — в панели кондиционера / обогревателя |
| 3 | Датчик освещенности (для климат-контроля) (при автоматическом управлении фарами) |
| 4 | Контроллер вентилятора кондиционера/обогревателя — у вентилятора |
| 5 | Реле вентилятора кондиционера/обогревателя |
| 6 | Датчик качества воздуха |
| 7 | Левый ударный датчик |
| 8 | Правый ударный датчик |
| 9 | Левый боковой датчик удара — в центральной стойке сверху |
| 10 | Правый боковой датчик удара — в центральной стойке сверху |
| 11 | Сирена охранной системы |
| 12 | Резистор возбуждения альтернатора |
| 13 | Аккумулятор |
| 14 | Модуль круиз-контроля |
| 15 | Диагностический порт OBD-II (DLC) |
| 16 | Реле стеклоподъемников — в блоке под торпедо |
| 17 | ЭБУ двигателя (ECM) |
| 18 | Блок предохранителей моторного отсека №1 |
| 19 | Блок предохранителей моторного отсека №2 (для дизелей) |
| 20 | Блок предохранителей под приборной панелью |
| 21 | Реле обогрева заднего стекла — в блоке под торпедо |
| 22 | Верхний звуковой сигнал |
| 23 | Нижний звуковой сигнал |
| 24 | ЭБУ иммобилайзера (дизельные версии) |
| 25 | Антенна иммобилайзера — у замка зажигания |
| 26 | Реле подсветки приборов (DRL) — в блоке под торпедо |
| 27 | Контроллер панели приборов |
| 28 | Модуль многофункционального руля |
| 29 | Многофункциональный контроллер: охранка, центральный замок, DRL, стеклоподъемники, аварийка, фары, обогрев стекол, салонное освещение, ремни безопасности, реле габаритов, омыватель лобового стекла |
| 30 | Датчик внешней температуры №1 |
| 31 | Датчик внешней температуры №2 |
| 32 | Парктроник модуль — за правой задней панелью |
| 33 | Звуковой индикатор парктроника |
| 34 | ЭБУ гидроусилителя руля |
| 35 | Датчик дождя и конденсата |
| 36 | Реле заднего омывателя — за левой задней панелью |
| 37 | Релейный блок: сирена, центральный замок, обогрев лобового, ПТФ, датчик дождя |
| 38 | Фиксированный аккумулятор (stop-start система) |
| 39 | Подогрев левого сиденья — под сиденьем |
| 40 | Подогрев правого сиденья — под сиденьем |
| 41 | Монитор стоп-сигналов — за правой задней панелью |
| 42 | Контроллер люка солнцезащитного |
| 43 | ЭБУ подушек безопасности SRS |
| 44 | Реле задних габаритов — в блоке под торпедо |
| 45 | Реле задней двери — в блоке под торпедо |
| 46 | ЭБУ трансмиссии |
| 47 | Блокировка селектора АКПП и ключа |
| 48 | Система мониторинга давления в шинах TPMS |
| 49 | Датчик ускорения и перемещения |
Блоки в интерьере
Блок предохранителей салона

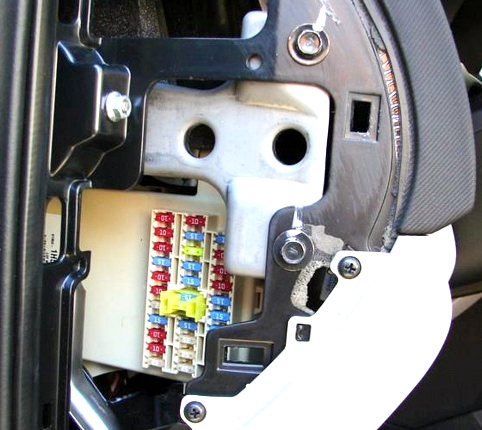

Расположен слева на приборной панели за крышкой.

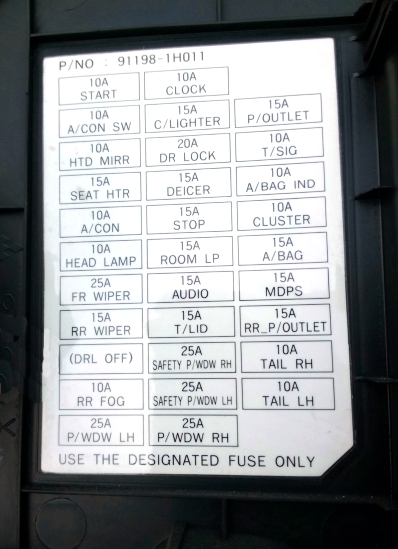

Пример схемы с крышки блока

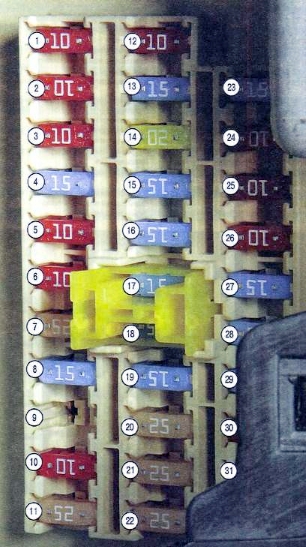

Диаграмма предохранителей
Расшифровка предохранителей
| 1 | 10А Реле запуска — START |
| 2 | 10А Управление кондиционером — A/CON SW |
| 3 | 10А Подогрев зеркал — HTD MIRR |
| 4 | 15А Обогрев сидений — SEAT HTR |
| 5 | 10А Кондиционер — A/CON |
| 6 | 10А Дальний свет — HEAD LAMP |
| 7 | 25А Омыватель лобового стекла — FR WIPER |
| 8 | 15А Задний омыватель — RR WIPER |
| 9 | 15А DRL (дневные огни) — DRL OFF |
| 10 | 10А Задние ПТФ — RR FOG |
| 11 | 25А Стеклоподъемники лево — P/WDW LH |
| 12 | 10А Часы и аксессуары — CLOCK |
| 13 | 15А Прикуриватель — C/LIGHTER |
| 14 | 20А Люк и замки — DR LOCK |
| 15 | 15А Обогрев лобового — DEICER |
| 16 | 15А Стоп-сигналы — STOP |
| 17 | 15А Салонное освещение — ROOM LP |
| 18 | 15А Аудио и навигация — AUDIO |
| 19 | 15А Багажник — T/LID |
| 20 | 25А Child lock стеклоподъемников справа — SAFETY P/WDW RH |
| 21 | 25А Child lock стеклоподъемников слева — SAFETY P/WDW LH |
| 22 | 25А Стеклоподъемники — P/WDW |
| 23 | 15А Розетка 12V — P/OUTLET |
| 24 | 10А Поворотники — T/SIG |
| 25 | 10А Индикатор airbag — A/BAG IND |
| 26 | 10А Приборная панель — CLUSTER |
| 27 | 15А Airbag система — A/BAG |
| 28 | 15А Зажигание и двери — IGN1-A |
| 29 | 15А Задняя розетка — RR P/OUTLET |
| 30 | 10А Правый габарит — TAIL RH |
| 31 | 10А Левый габарит — TAIL LH |
Предохранитель прикуривателя — №13, 15А. Для Kia Ceed 1 поколения это стандартный элемент электрики.
Релейные блоки

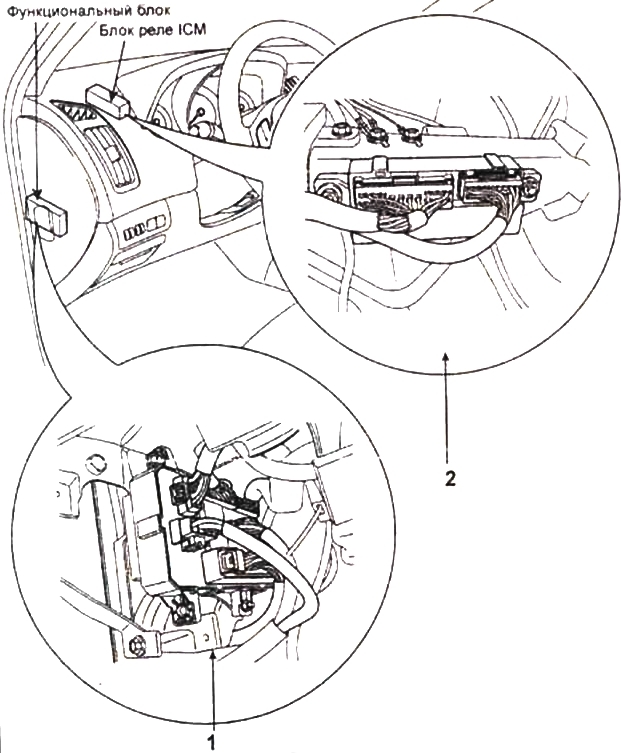

Под приборной панелью могут быть установлены дополнительные релейные модули.
Позиции реле
- Реле габаритов, стеклоподъемников, обогревателя, багажника
- Реле центрального замка, обогрева лобового, задних ПТФ, сирены охранки, датчика дождя, встроенный ICM-реле
Блоки в моторном отсеке
Главный предохранительный блок

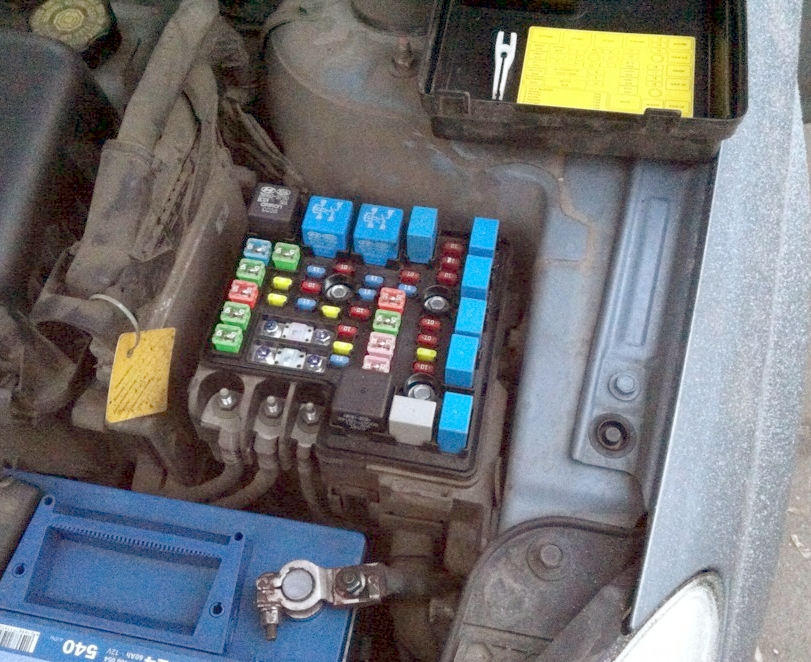

Основной блок предохранителей и реле размещен слева у аккумулятора, прикрыт пластиковой крышкой. Для Kia Ceed 1 поколения электрика моторного отсека включает защиту для двигателя, ABS, фар и вентиляторов.
Вариант 1

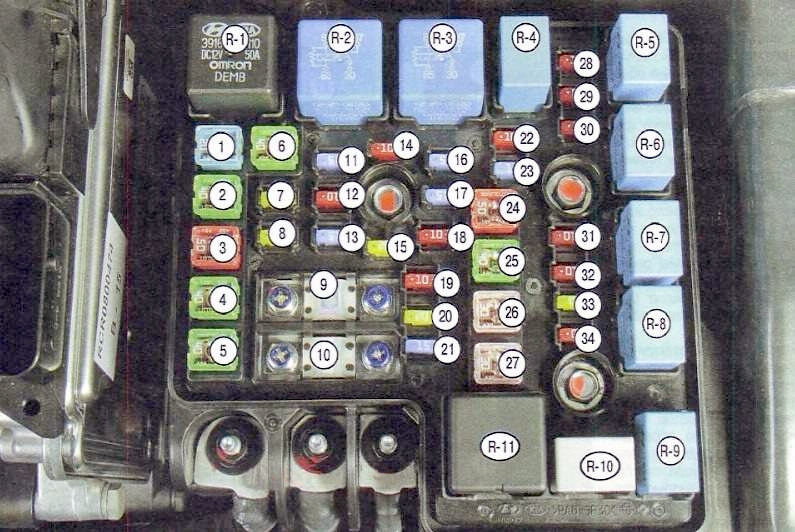

Фото-схема блока
Функции предохранителей и реле
| 1 | 20А ABS/ESP — ABS2 |
| 2 | 40А ABS/ESP |
| 3 | 50А Питание салона — B+1 |
| 4 | 40А Обогрев зеркал — RR HTD |
| 5 | 40А Вентилятор печки — BLOWER |
| 6 | 40А Вентилятор кондиционера — C/FAN |
| 7 | 20А Омыватель фар — H/LP WASHER |
| 8 | 20А Резерв — SPARE |
| 9 | 125А Альтернатор — ALTERNATOR |
| 10 | 80А ГУР — MDPS |
| 11 | 15А Передние ПТФ — FR FOG |
| 12 | 10А Кондиционер — A/CON |
| 13 | 15А Аварийная сигнализация — HAZARD |
| 14 | 10А Резерв — SPARE |
| 15 | 20А Резерв — SPARE |
| 16 | 15А Насос топлива — F/PUMP |
| 17 | 15А Резерв — SPARE |
| 18 | 10А ЭБУ двигателя — ECU1 |
| 19 | 10А ЭБУ двигателя — ECU2 |
| 20 | 20А ЭБУ двигателя — ECU3 |
| 21 | 15А Форсунки, А/С — INJ |
| 22 | 10А Датчики — SNSR2 |
| 23 | 15А Клааксон — HORN |
| 24 | 50А Питание салона — B+2 |
| 25 | 40А Стартер, зажигание — IGN2 |
| 26 | 30А Зажигание — IGN1 |
| 27 | 30А Главное реле ЭБУ — ECU |
| 28 | 10A ESP, ABS, датчик устойчивости — ABS |
| 29 | 10A Зажигание — ECU2 |
| 30 | 10A Задний ход — B/UP |
| 31 | 10A Ближний свет правый — H/LP LO RH |
| 32 | 10A Ближний свет левый — H/LP LO LH |
| 33 | 20A Дальний свет — H/LP HI |
| 34 | 10A Датчики — SNSR1 |
| R1 | Реле вентилятора низкая скорость — C/FAN2 |
| R2 | Реле вентилятора высокая скорость — C/FAN1 |
| R3 | Реле стартера — START |
| R4 | Реле топливного насоса — F/PUMP |
| R5 | Реле А/С — A/CON |
| R6 | Реле ближнего света — H/LP LO |
| R7 | Реле клаксона — HORN |
| R8 | Реле дальнего света — H/LP HI |
| R9 | Реле задней ПТФ — FOG LP |
| R10 | Реле омывателя — WIPER |
| R11 | Главное реле — MAIN |
Вариант 2

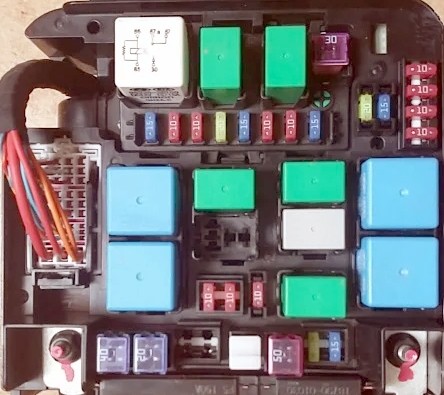

Фото примера блока

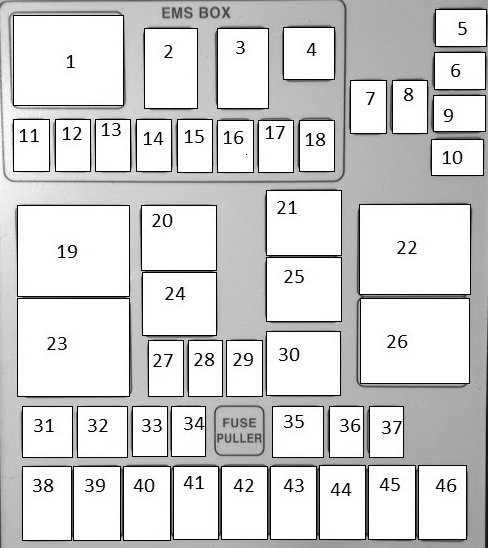

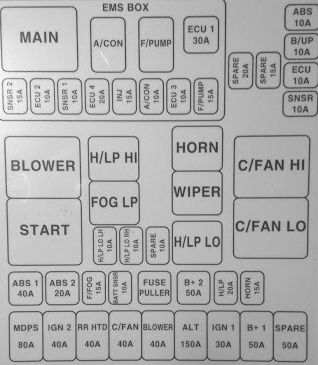

Диаграмма
Расшифровка элементов
- Главное реле
- Кондиционер
- Топливный насос
- ЭБУ двигателя
- ABS/ESP
- Задний ход
- Резерв
- Резерв
- Главное реле
- Резерв
- Датчики
- ЭБУ двигателя
- Датчики
- Резерв
- Форсунки и А/С
- Кондиционер
- ЭБУ двигателя
- Топливный насос
- Вентилятор печки
- Реле дальнего света
- Клааксон
- Высокая скорость вентилятора
- Реле стартера
- Задние ПТФ
- Омыватель
- Низкая скорость вентилятора
- Ближний свет левый
- Ближний свет правый
- Резерв
- Реле ближнего света
- ABS/ESP
- ABS/ESP
- Передние ПТФ
- Резерв
- Салонный блок
- Резерв
- Клааксон и реле
- Гидроусилитель
- Стартер и зажигание
- Обогрев зеркал
- Вентилятор А/С
- Вентилятор печки
- Генератор
- Зажигание
- Салонный блок
- Резерв
Проверяйте соответствие по схеме на крышке вашего блока предохранителей Kia Ceed.
Вспомогательный блок
Применяется исключительно на дизельных модификациях Kia Ceed 1.

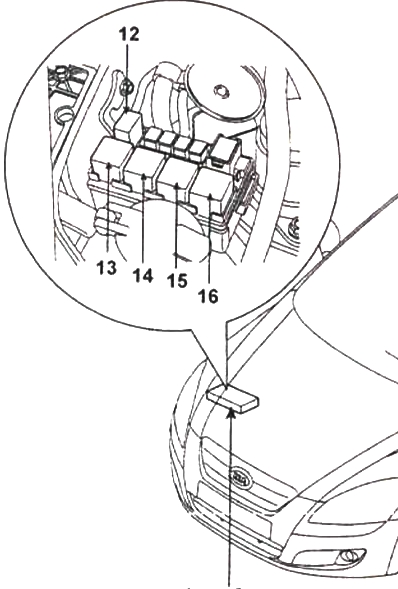

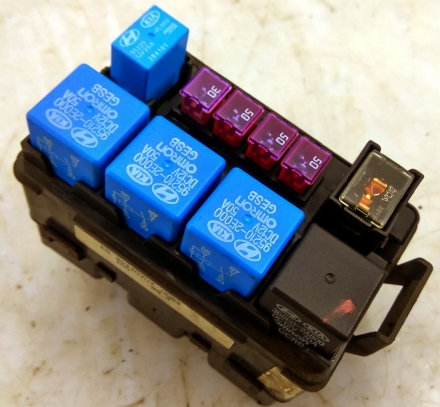

Диаграмма
Назначение реле
- 12 — реле подогрева топливного фильтра
- 13 — реле PTC №3
- 14 — реле PTC №2
- 15 — реле PTC №1
- 16 — реле свечей накаливания
Если у вас есть дополнения к схемам предохранителей и реле Kia Ceed 1, делитесь в комментариях.
