Предохранители и реле Volvo V60 первого поколения производились с 2010 по 2018 год, включая модели 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годов. Во время выпуска автомобиль подвергся рестайлингу. В этой статье мы подробно разберём схемы предохранителей и реле Вольво V60 1 поколения, укажем их расположение в блоках, предоставим фото-иллюстрации и примеры. Особое внимание уделим предохранителю прикуривателя, чтобы вы могли легко найти и заменить его при необходимости.
Функции предохранителей и реле в Volvo V60 могут варьироваться в зависимости от региона, года производства и комплектации вашего автомобиля. Всегда проверяйте актуальную информацию по вашему экземпляру.

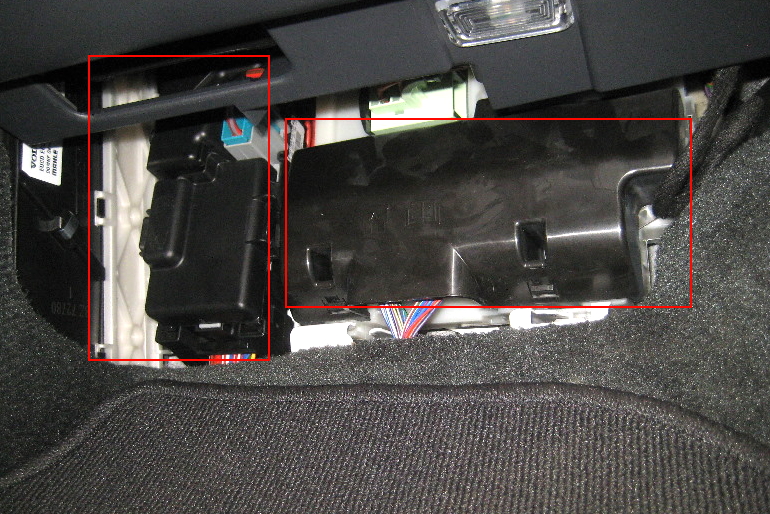

Расположение блоков предохранителей в салоне
В интерьере Volvo V60 под приборной панелью на стороне переднего пассажира размещены два блока предохранителей и реле. Чтобы получить доступ, снимите декоративную панель салона и откройте крышку защиты для безопасной замены предохранителей Вольво V60.
Левый блок предохранителей

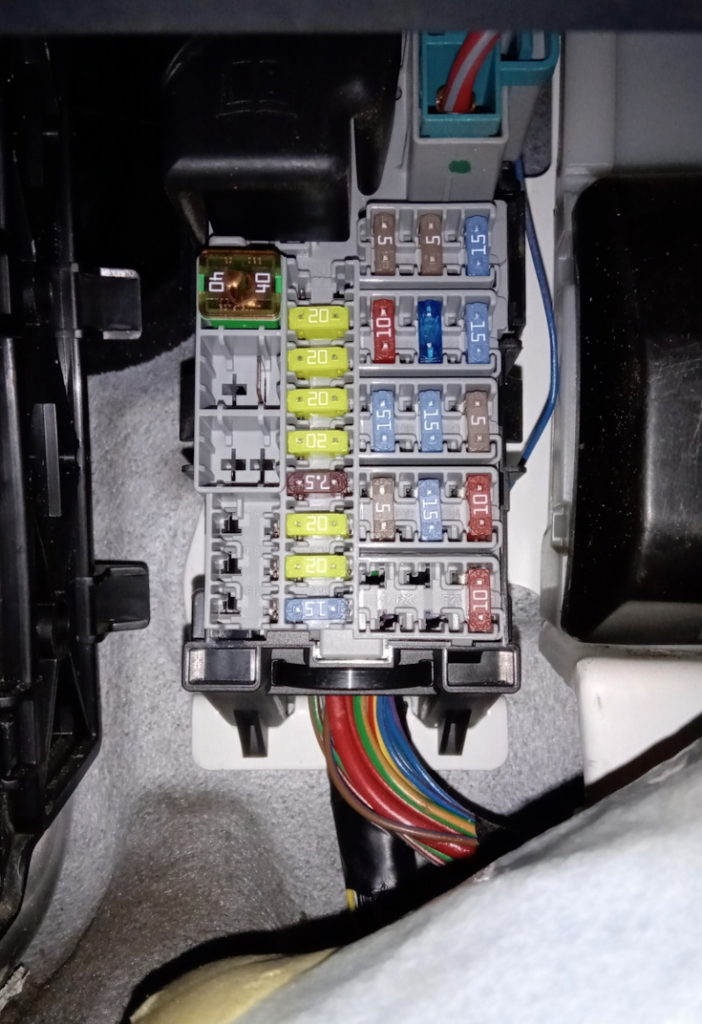

Фото-пример блока предохранителей Volvo V60
Схема предохранителей левого блока Volvo V60

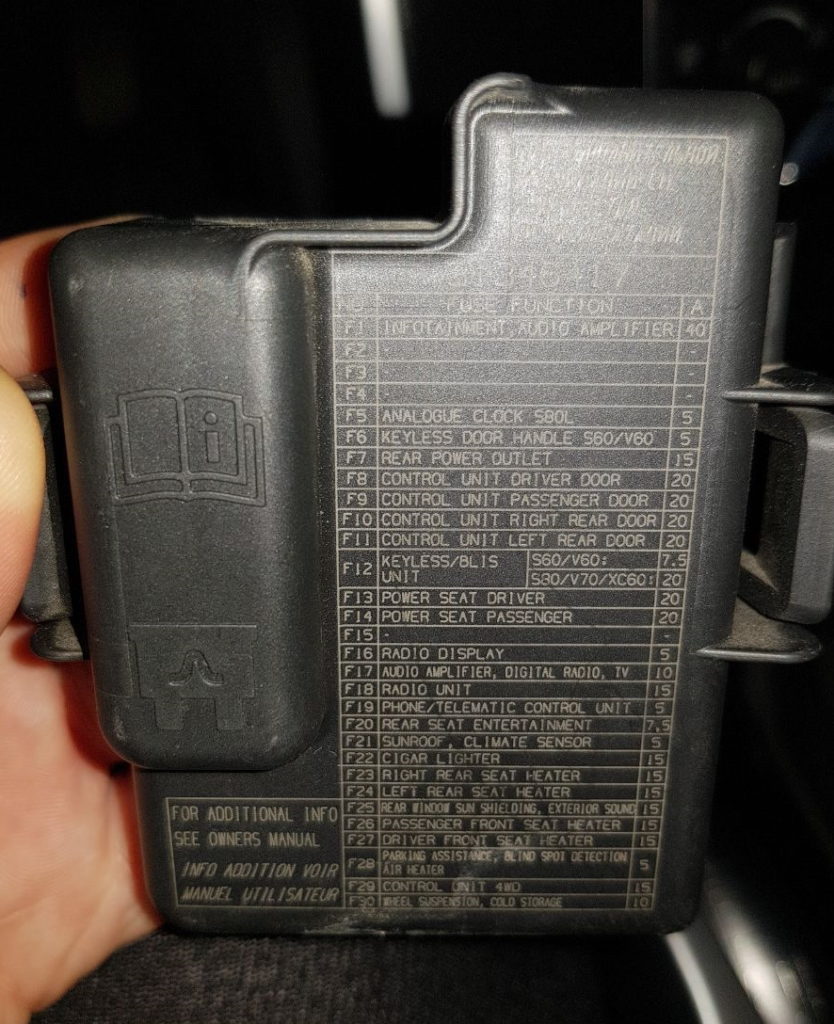

Проверяйте схемы на крышке вашего блока предохранителей для точности.
Расшифровка предохранителей левого блока
| 1 | 40A 2011: Основной предохранитель модуля управления, аудиосистема, сабвуфер. |
| 40A 2012-2018: Основной предохранитель аудиомодуля, предохранители 16-20 | |
| 2 | 25A 2015-2018: Омыватель лобового и заднего стекла |
| 3 | Не используется |
| 4 | Не используется |
| 5 | Не используется |
| 6 | 5A Дверные ручки, система keyless |
| 7 | Не используется |
| 8 | 20A Панель управления дверью водителя |
| 9 | 20A Панель управления дверью пассажира |
| 10 | 20A Панель задней правой двери |
| 11 | 20A Панель задней левой двери |
| 12 | 7,5A Система без ключа |
| 13 | 20A Электропривод сиденья водителя |
| 14 | 20A Электропривод сиденья пассажира |
| 15 | 15A 2011-2012: Складной подголовник |
| 16 | 5A Модуль инфотейнмент-системы |
| 17 | 10A Аудиомодуль, ТВ, спутниковое и цифровое радио |
| 18 | 15A Аудиосистема или Sensus-модуль |
| 19 | 5A Телефон, Bluetooth |
| 20 | Не используется |
| 21 | 5A Люк, внутреннее освещение, климат-датчики |
| 22 | 15A Розетка 12В в центральной консоли (прикуриватель) |
| 23 | 15A 2011: Обогрев переднего пассажирского сиденья. |
| 15A 2012-2018: Обогрев заднего правого сиденья | |
| 24 | 15A 2011: Обогрев водительского сиденья. |
| 15A 2012-2018: Обогрев заднего левого сиденья | |
| 25 | 5A 2014-2018: Доп. электрический обогреватель |
| 26 | 15A 2011: Обогрев заднего правого сиденья. |
| 15A 2012-2018: Обогрев переднего пассажирского сиденья | |
| 27 | 15A 2011: Обогрев заднего левого сиденья. |
| 15A 2012-2018: Обогрев водительского сиденья | |
| 28 | 5A Парковочный ассистент, камера, навигация, BLIS |
| 29 | 10A 2011-2012: Модуль AWD. |
| 15A 2013-2018: Модуль AWD | |
| 30 | 10A Активное шасси Four-C |
Предохранитель прикуривателя — номер 22 в левом блоке салона.
Правый блок предохранителей
Внешний вид правого блока предохранителей в салоне Volvo V60 выглядит примерно так.
Схема правого блока
Описание предохранителей правого блока
| 1 | 15A Задний стеклоочиститель |
| 2 | Не используется |
| 3 | 7,5A Внутреннее освещение, панель водителя, стеклоподъёмники, сиденья, гаражный шлюз |
| 4 | 5A 2011-2013: Информационный дисплей (DIM) |
| 5A 2014-2018: Комбинированная приборная панель | |
| 5 | 10A Адаптивный круиз-контроль ACC, предупреждение столкновения |
| 6 | 7,5A Внутреннее освещение, датчик дождя |
| 7 | 7,5A Рулевое колесо модуль |
| 8 | 10A Центральный замок, лючок бака |
| 9 | 15A 2011-2013: Омыватель заднего стекла. |
| 15A 2014-2018: Обогрев руля | |
| 10 | 15A 2011-2013: Омыватель лобового стекла. |
| 15A 2014-2018: Обогрев лобового стекла | |
| 11 | 10A Разблокировка багажника |
| 12 | 10A 2013-2018: Складной подголовник |
| 13 | 20A Топливный насос |
| 14 | 5A Приёмник ключей, датчик движения, климат-панель |
| 15 | 15A Блокировка руля |
| 16 | 5A Сирена, OBDII-разъём |
| 17 | Не используется |
| 18 | 10A Подушки безопасности |
| 19 | 5A Предупреждение о столкновении |
| 20 | 7,5A Датчик акселератора, зеркало, обогрев задних сидений |
| 21 | 15A 2014-2018: Infotainment-модуль, аудио |
| 22 | 5A Стоп-сигналы |
| 23 | 20A Люк |
| 24 | 5A Иммобилайзер |
Блоки предохранителей под капотом Volvo V60
Основной блок предохранителей и реле

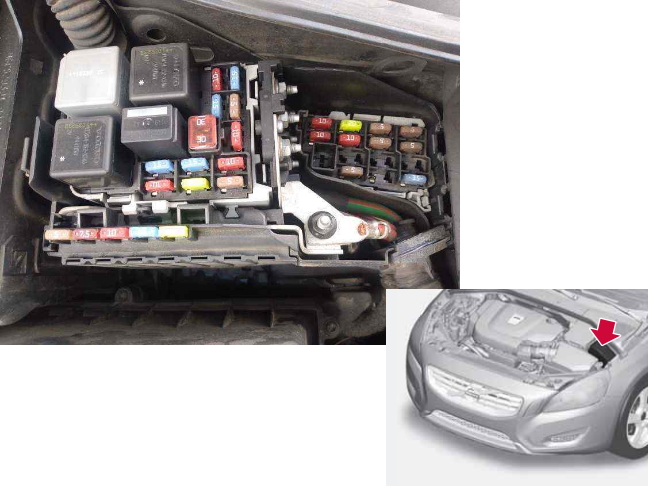

Этот блок расположен слева от аккумулятора в моторном отсеке для удобного доступа к предохранителям двигателя и системам.
Блок разделён на несколько секций для разных электрических цепей.

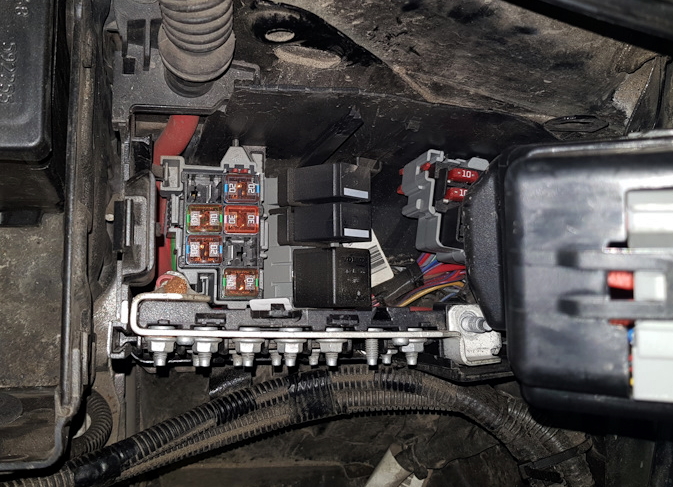

Пример доступа к нижней секции блока.

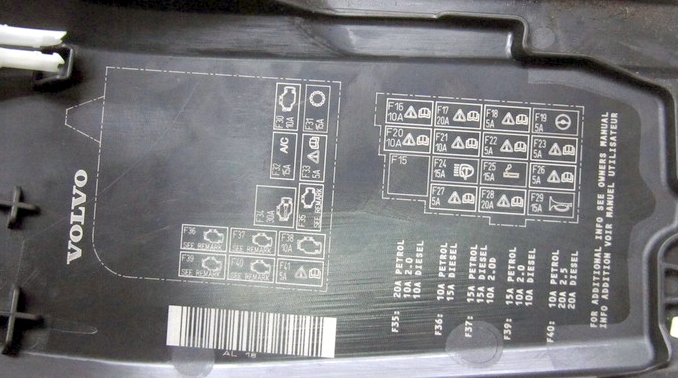

Фото-пример схемы с крышки блока предохранителей под капотом.

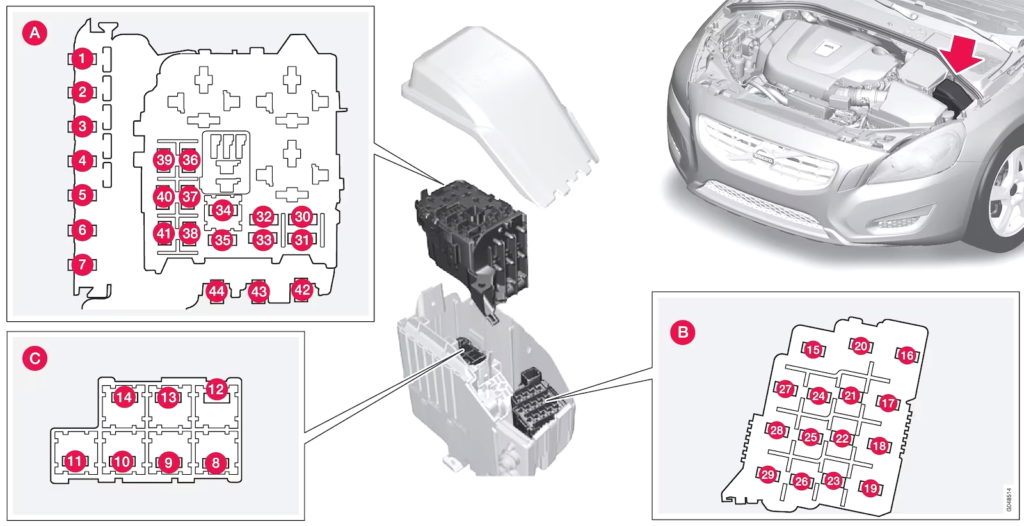

Схема блока под капотом
Расшифровка предохранителей
| 1 | 50A Основной предохранитель CEM KL30B |
| 2 | 50A Основной предохранитель CEM KL30A |
| 3 | 60A Основной предохранитель RJBA KL30 |
| 4 | 60A Основной предохранитель CJB KL30 |
| 5 | 60A Основной предохранитель CJB 15E KL30 |
| 6 | Не используется |
| 7 | 100A PTC-обогреватель |
| 8 | 20A 2011-2013: Омыватель фар. |
| 40A 2014-2018: Обогрев лобового стекла слева. | |
| 9 | 30A Стеклоочистители |
| 10 | 25A Стояночный обогреватель |
| 11 | 40A Вентилятор |
| 12 | 40A 2014-2018: Обогрев лобового стекла справа. |
| 13 | 40A Насос ABS |
| 14 | 20A Клапаны ABS |
| 15 | 20A 2014-2018: Омыватель фар |
| 16 | 10A Регулировка фар, ABL-ксенон |
| 17 | 20A Основной предохранитель CEM |
| 18 | 5A ABS |
| 19 | 5A Электроусилитель руля |
| 20 | 10A ECM, TCM, подушки безопасности |
| 21 | 10A Подогрев форсунок омывателя |
| 22 | 5A 2011-2012: Реле катушки, вакуумный насос (5-цил. бензин, 2.0T) |
| 23 | 5A Управление фарами |
| 24 | Не используется |
| 25 | Не используется |
| 26 | Не используется |
| 27 | 5A Реле моторного отсека |
| 28 | 20A Вспомогательные лампы |
| 29 | 15A Гудок |
| 30 | 10A 2011-2018: ECM. |
| 5A 2016-2018, 4-цил.: ECM | |
| 31 | 15A TCM |
| 32 | 15A 2011-2016: Компрессор A/C, |
| 15A 2012-2018, дизель: Поддерживающий насос | |
| 33 | 5A Катушки реле |
| 34 | 30A 2011-2016: Реле стартера. |
| 35 | 10A Катушки зажигания (4-цил. бензин), модуль накала (5-цил. дизель) |
| 20A ECM (4-цил.), катушки (5-6-цил. бензин), конденсатор (6-цил.) | |
| 36 | 10A 2011-2013: ECM (бензин) |
| 10A 2014-2015: ECM (бензин, кроме 4-цил. 2.0 л (не B4204T7)) | |
| 10A 2016: ECM (5-6 цил. бензин) | |
| 15A 2011-2013: ECM (дизель) | |
| 15A 2014-2015: ECM (1.6 дизель, 5-цил. дизель) | |
| 15A 2016-2018: ECM (5-цил. дизель) | |
| 20A 2014-2015: ECM (4-цил. 2.0 л (B4204T7)) | |
| 20A 2016-2018: ECM (4-цил.) | |
| 37 | 15A 2011: MAF, клапаны (5-цил. дизель) |
| 15A 2012: MAF (5-6 цил.), клапаны (5-цил. дизель), форсунки (5-6 цил. бензин), ECM (6-цил.) | |
| 15A 2013-2016: MAF (5-цил. дизель, 6-цил.); клапаны (5-цил. дизель); форсунки (5-6 цил. бензин); ECM (5-цил. бензин, 6-цил.) | |
| 15A 2017-2018: MAF (5-цил. дизель); клапаны (5-цил. дизель) | |
| 10A 2012-2013: Клапаны (1.6 бензин), MAF (1.6 бензин, D4162T), регулятор (D4162T) | |
| 10A 2014: Клапаны (1.6 бензин); MAF (1.6, 4 цил. 2.0 л (не B4204T7)); термостат (4-цил. бензин 2.0 л (не B4204T7)); EVAP (4-цил. бензин 2.0 л (не B4204T7)); клапан климата (4-цил. 2.0 дизель); EGR-насос (4-цил. 2.0 дизель); MAF (D4162T); регулятор (D4162T) | |
| 10A 2015: Клапаны (1.6 бензин); MAF (1.6, 4 цил. 2.0 л (не B4204T7)); термостат (4-цил. бензин 2.0 л (не B4204T7)); EVAP (4-цил. бензин 2.0 л (не B4204T7)); EGR-насос (4-цил. 2.0 дизель), клапан (D4162T) | |
| 10A 2016-2018: MAF (4-цил.); термостат (4-цил. бензин); EVAP (4-цил. бензин); EGR-насос (4-цил. дизель) | |
| 38 | 10A 2011: Двигательные клапаны |
| 10A 2012: A/C компрессор (5-6 цил.), клапаны, ECM (6 цил.), соленоиды (6 цил. без турбо), актуаторы впуска (6 цил. без турбо), MAF (4-цил. 2.0 бензин), датчик масла (5-цил. дизель), насос (D4162T) | |
| 10A 2013: A/C муфта (5-6 цил.); клапаны, ECM (6-цил.); соленоиды (6-цил. без турбо); актуаторы впуска (6-цил. без турбо); MAF (4 цил. 2.0 бензин, 5 цил. бензин); датчик масла (5-цил. дизель), насос (D4162T) | |
| 10A 2014-2015: A/C соленоид (5-6 цил.); клапаны (1.6, B4204T7; 5-цил., 6-цил.); ECM (6-цил.); соленоиды (6-цил. без турбо); актуаторы впуска (6-цил. без турбо); MAF (B4204T7; 5-цил. бензин); датчик масла (5-цил. дизель) | |
| 10A 2016: A/C муфта (5-6 цил.); клапаны (5-6 цил.); ECM (6-цил.); MAF (5-цил. бензин); датчик масла | |
| 10A 2017-2018: A/C соленоид (5-цил. дизель); клапаны (5-цил. дизель); датчик масла | |
| 15A 2014-2015: Клапаны (4-цил. 2.0 л (не B4204T7)); масляный насос (4-цил. бензин 2.0 л (не B4204T7)); лямбда центральная (4-цил. бензин 2.0 л (не B4204T7)); лямбда задняя (4-цил. 2.0 дизель) | |
| 15A 2016-2018: Клапаны (4-цил.); масляный насос (4-цил. бензин); лямбда центральная (4-цил. бензин); лямбда задняя (4-цил. дизель) | |
| 39 | 15A 2011: EVAP, лямбда, впрыск (бензин) |
| 15A 2012-2013: EVAP (5-6 цил. бензин), лямбда (5-6 цил. бензин) | |
| 15A 2014-2015: Лямбда передняя (4-цил. 2.0 л (не B4204T7)); лямбда задняя (4-цил. бензин 2.0 л (не B4204T7)); EVAP (5-6 цил. бензин); лямбда (5-6 цил. бензин) | |
| 15A 2016: Лямбда перед (4-цил.); задняя (4-цил. бензин), EVAP (5-6 цил. бензин); лямбда (5-6 цил.); радиаторный вентиля (5-цил. дизель) | |
| 15A 2017-2018: Лямбда передняя (4-цил.); задняя (4-цил. бензин); лямбда (5-цил. дизель); модуль радиатора (5-цил. дизель) | |
| 10A 2011: Лямбда (4-цил. бензин, 5-цил. дизель) | |
| 10A 2012-2013: Лямбда (4-цил. бензин), лямбда (дизель), модуль радиатора (5-цил. 2.0 дизель МКПП) | |
| 10A 2014-2015: Лямбда (1.6 бензин, B4204T7); лямбда (5-цил. дизель); модуль радиатора (1.6 дизель, 5-цил. дизель) | |
| 40 | 20A 2011: Вакуумный насос, картер (5-цил. турбо, 2.0 GTDI); дизельный фильтр |
| 20A 2012: Вакуумный насос (5-цил. бензин), картер (5-цил. бензин), дизельный фильтр | |
| 20A 2013-2018: Дизельный фильтр. | |
| 10A 2012: Насос ОЖ (1.6 бензин Start/Stop) | |
| 10A 2013: Насос ОЖ (1.6 бензин Start/Stop, 5-цил. бензин Start/Stop); картер (5-цил. бензин); АКПП насос (5-цил. бензин Start/Stop) | |
| 10A 2014: Насос ОЖ (1.6 бензин Start/Stop); картер (5-цил. бензин); АКПП насос (5-цил. бензин Start/Stop) | |
| 10A 2015: Насос ОЖ (1.6 бензин Start/Stop, 5-цил. бензин); картер (5-цил. бензин); АКПП насос (5-цил. бензин Start/Stop) | |
| 10A 2016: Насос ОЖ (5-цил. бензин); картер (5-цил. бензин); АКПП насос (5-цил. бензин Start/Stop) | |
| 15A 2014-2015: Катушки зажигания (4-цил. 2.0 бензин (не B4204T7)) | |
| 15A 2016-2018: Катушки зажигания (4-цил. бензин) | |
| 41 | 5A 2011: Картер (5-цил. дизель) |
| 5A 2013-2016: Модуль радиатора (5-цил. бензин) | |
| 10A 2012: Картер (5-цил. дизель) | |
| 10A 2013-2018: Картер (5-цил. дизель); АКПП насос (5-цил. дизель Start/Stop) | |
| 15A 2014: A/C муфта (4-цил. 2.0 л (не B4204T7)); накал (4-цил. 2.0 дизель); масляный насос (4-цил. 2.0 дизель) | |
| 15A 2015: A/C муфта (4-цил. 2.0 дизель); накал (4-цил. 2.0 дизель); масляный насос (4-цил. 2.0 дизель) | |
| 7,5A 2015: A/C муфта (4-цил. бензин 2.0 л (не B4204T7)) | |
| 7,5A 2016-2018: A/C соленоид (4-цил.); накал (4-цил. дизель); масляный насос (4-цил. дизель) | |
| 42 | 70A 2011: Накальные свечи (5-цил. дизель) |
| 70A 2012-2018: Накальные свечи (дизель) | |
| 50A 2014-2015: Насос ОЖ (4-цил. 2.0 бензин (не B4204T7)) | |
| 50A 2016-2018: Насос ОЖ (4-цил. бензин). | |
| 43 | 60A 2011-2012: Вентилятор (4-5 цил. бензин). |
| 60A 2013: Вентилятор (4-5 цил. бензин) | |
| 60A 2014-2015: Вентилятор (1.6, 4-цил. 2.0 бензин, 5-цил. бензин) | |
| 60A 2016: Вентилятор (4-5-цил. бензин) | |
| 60A 2017-2018: Вентилятор (бензин). | |
| 80A 2011-2012: Вентилятор (6-цил. бензин, 5-цил. дизель) | |
| 80A 2013: Вентилятор (6-цил., 5-цил. дизель) | |
| 80A 2014-2015: Вентилятор (6-цил., 4-цил. 2.0 дизель, 5-цил. дизель) | |
| 80A 2016: Вентилятор (6-цил., 4-5-цил. дизель) | |
| 80A 2017-2018: Вентилятор (бензин, по типу), вентилятор (дизель) | |
| 44 | 80A 2011: Электрогидроусилитель (1.6D) |
| 100A 2011: Электрогидроусилитель (остальные) | |
| 100A 2012-2013: Электрогидроусилитель. | |
| 100A 2014-2018: Усилитель руля |
В секции А могут быть реле стартера, омывателя или кондиционера в Volvo V60.
Блок силовых предохранителей под капотом
Этот блок силовых предохранителей установлен в защищённой зоне моторного отсека, особенно на моделях с Start/Stop системой для надёжной защиты электрики.
Схема блока
Описание силовых предохранителей
| A1 | 175A Основной предохранитель моторного блока |
| A2 | 175A Основной предохранитель CEM под бардачком, релейный блок, багажный блок |
| 1 | 100A Электрический доп. обогреватель |
| 2 | 50A Основной предохранитель CEM под бардачком |
| 3 | 60A Основной предохранитель релейного блока под бардачком |
| 4 | 60A 2011-2015: Основной предохранитель салонного блока A |
| 60A 2016-2018: Обогрев лобового стекла | |
| 5 | 60A Основной предохранитель багажного блока |
| 6 | 40A Вентилятор |
| 7 | — |
| 8 | — |
| 9 | 30A Пусковое реле |
| 10 | 50A 2011-2015: Диод |
| 11 | 70A Поддерживающая батарея |
| 12 | 15A 2012-2015: CEM (режим ожидания) |
| 5A 2016-2018: CEM (режим ожидания) |
Блок предохранителей в багажнике Volvo V60
В багажнике слева за защитной панелью установлен дополнительный блок предохранителей и реле для задних систем.
Схема блока в багажнике
Расшифровка предохранителей багажного блока
- 30A Электротормоз слева
- 30A Электротормоз справа
- 30A Обогрев заднего стекла
- 15A Прицепная розетка 2
- —
- 15A Розетка 12В в багажнике
- —
- —
- —
- —
- 40A Прицепная розетка 1
- —
