Расположение и схема предохранителей Skoda Octavia A7

Третье поколение Skoda Octavia A7 производилось с 2013 по 2017 год. Затем модель подверглась обновлению, и в рестайлинговом варианте с модифицированным дизайном экстерьера она выпускается с 2018 года, включая 2019, 2020, 2021 годы и до сегодняшнего дня. Как и в прежних версиях, автомобиль предлагается в кузовах лифтбек и универсал, оснащенных как бензиновыми, так и дизельными моторами. В этой статье мы подробно разберем расположение блоков предохранителей и реле в Skoda Octavia A7, предоставим фото и схемы с расшифровкой функций компонентов. Особое внимание уделим предохранителям для прикуривателя и омывателя фар Шкода Октавия A7.

Расположение предохранителей, их номиналы и количество могут варьироваться в зависимости от уровня комплектации и года выпуска вашей Шкода Октавия A7. Учитывайте это при проверке схем предохранителей Skoda Octavia A7.

Блок в салоне

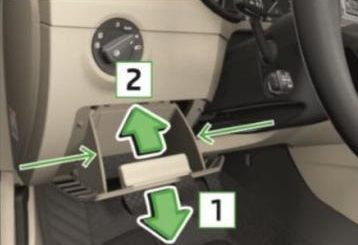

Основной блок предохранителей и реле в интерьере размещен под приборной панелью, позади бардачка. Чтобы получить доступ к блоку предохранителей в салоне Skoda Octavia A7, аккуратно подогните боковые края и выдвиньте ящик на себя.

Если крышка не снимается легко, рекомендуем посмотреть видеоинструкцию по доступу к блоку предохранителей Octavia A7.

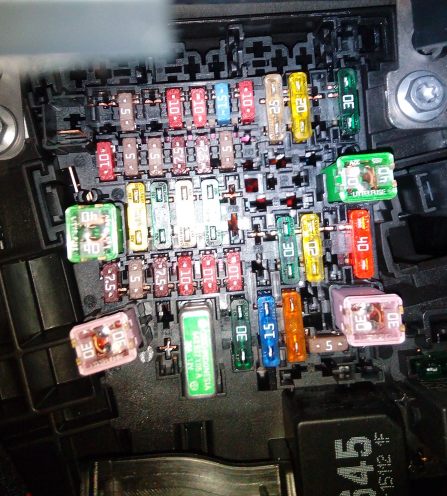

Изображение блока предохранителей в салоне Skoda Octavia A7

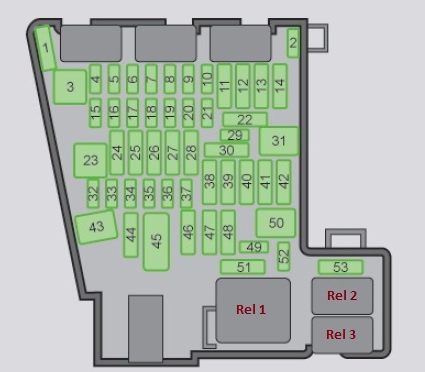

Схема блока предохранителей в салоне Octavia A7

Расшифровка предохранителей. Вариант 1.

Предохранитель на 20А под номером 40 отвечает за прикуриватель в салоне и багажнике Skoda Octavia A7.

Реле в салонном блоке

• Rel 1 — Питающее реле разъема 15
• Rel 2 — Реле устройства для обогрева заднего стекла
• Rel 3 — Реле нагрузки

Расшифровка предохранителей. Вариант 2. Для рестайлинговой модели.

1. Не используется
2. Не используется
3. Не используется
4. Подогрева рулевого колеса
5. Шина данных
6. Датчик сигнализации
7. Климатическая установка, отопитель, приёмник дистанционного управления автономного отопителя, автоматическая коробка передач, реле обогрева заднего стекла, блокировка извлечения ключа из замка зажигания (а/м с АКП)
8. Переключатель освещения, датчик дождя, диагностический разъём, декоративная подсветка, блок управления передних фар
9. Полный привод
10. Дисплей системы Infotainment
11. Освещение слева
12. Система Infotainment
13. Преднатяжитель ремня безопасности водителя
14. Вентилятор климатической установки и отопителя
15. Электропривод регулировки рулевой колонки
16. Phonebox, беспроводная подзарядка телефона
17. Комбинация приборов, аварийный вызов
18. Камера заднего вида
19. Система KESSY
20. Подрулевой переключатель
21. Адаптивные амортизаторы
22. Тягово-сцепное устройство
23. Подъёмно-сдвижной люк
24. Свет справа
25. Центральный замок: передняя левая дверь, стеклоподъёмники слева, левое наружное зеркало заднего вида: обогрев, функция складывания зеркала, регулировка положения зеркального элемента
26. Передние сиденья с подогревом
27. Освещение салона
28. Тягово-сцепное устройство
29. Система SCR (AdBlue®)
30. Обогреваемые задние сиденья
31. Не используется
32. Система помощи при парковке, ассистент руления при парковке
33. Подушка безопасности, выключатель аварийной световой сигнализации
34. ASR, ESC, система контроля давления в шинах, климатическая установка, выключатель фонарей заднего хода, зеркала с автоматическим затемнением, система СТАРТ-СТОП, подогрев задних сидений, симпозер
35. Корректор фар, диагностический разъём, датчик (камера) за ветровым стеклом, радарный датчик
36. Правая фара
37. Левая фара
38. Тягово-сцепное устройство
39. Центральный замок: передняя правая дверь, стеклоподъёмники справа, правое наружное зеркало заднего вида: обогрев, функция складывания зеркала, регулировка положения зеркального элемента
40. Розетки 12 В (прикуриватели)
41. Натяжитель ремня безопасности переднего пассажира
42. Центральный замок: задние двери, омыватель фар, омыватель стёкол
43. Усилитель аудиосистемы
44. Тягово-сцепное устройство
45. Электроприводы регулировки сидений
46. Розетки 230 В
47. Стеклоочиститель заднего стекла
48. Ассистент контроля слепых зон
49. Пуск двигателя, выключатель педали сцепления
50. Открывание крышки багажного отсека
51. Система SCR (AdBlue®)
52. Розетка USB
53. Обогрев заднего стекла

В рестайлинговой версии предохранитель №40 (20А) защищает прикуриватель, а №42 — омыватель фар и стекол в Skoda Octavia A7.

Блок под капотом

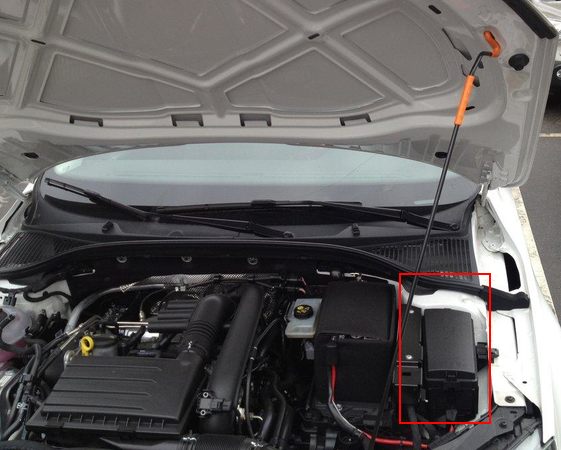

Блок предохранителей под капотом Skoda Octavia A7 расположен слева в моторном отсеке и прикрыт пластиковой крышкой, фиксируемой двумя защелками по краям.

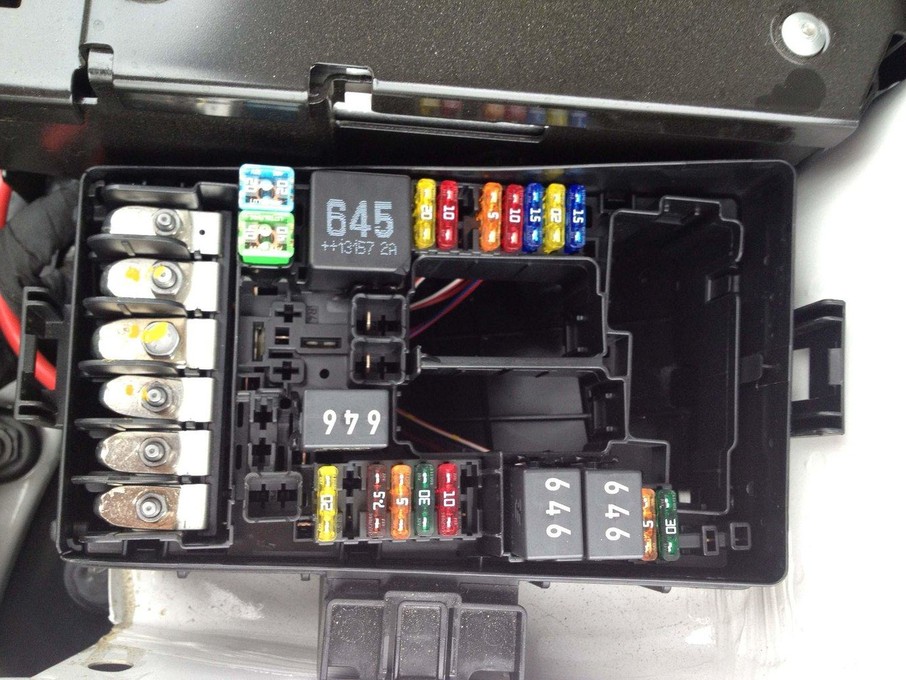

Фото расположения блока подкапотного пространства Octavia A7

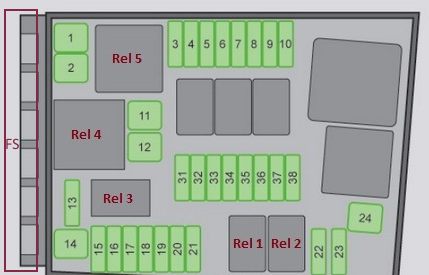

Схема блока предохранителей под капотом Skoda Octavia A7

FS — блок плавких вставок высокой мощности

Расшифровка. Вариант 1.

Реле в подкапотном блоке

• Rel 1 — Реле запуска 1
• Rel 2 — Реле запуска 2
• Rel 3 — Реле звукового сигнала
• Rel 4 — Реле для большей тепло производительности
• Rel 5 — Главное реле

Расшифровка. Вариант 2.

1. ESC, ABS, стояночный тормоз
2. ESC, ABS
3. Система управления двигателя
4. Вентилятор радиатора, датчик температуры масла, расходомер воздуха, регулятор давления топлива, электрический дополнительный отопитель, регулятор давления масла, клапан рециркуляции ОГ, система предварительного накаливания, SCR (AdBlue®)
5. Зажигание, катушка реле CNG, форсунки, клапан дозировки топлива
6. Датчик давления в тормозной системе
7. Насос охлаждающей жидкости, жалюзи радиатора, регулятор давления масла, регулятор давления масла КП, нагреватель
   вентиляции картера
8. Лямбда-зонд
9. Зажигание, заслонка ОГ
10. Топливный насос, зажигание
11. Дополнительный электрический отопитель
12. Дополнительный электрический отопитель
13. Обогрев ветрового стекла — слева
14. Обогрев ветрового стекла — справа
15. Звуковой сигнал
16. Зажигание, топливный насос, реле сжатого природного газа
17. ABS, ESC, блок управления двигателя, реле обогрева ветрового стекла
18. Шина данных, модуль данных АКБ
19. Стеклоочиститель ветрового стекла
20. Противоугонная сигнализация
21. Автоматическая коробка передач
22. Система управления двигателя
23. Стартер
24. Дополнительный электрический отопитель
25. Резерв
26. Резерв
27. Резерв
28. Резерв
29. Резерв
30. Резерв
31. Вакуумный насос тормозной системы
32. Не используется
33. Масляный насос АКП
34. Межколёсный дифференциал передней оси
35. Не используется
36. Не используется
37. Автономный отопитель
38. Не используется

Электросхемы октавия а7

Не нашли нужную информацию по предохранителям и реле Skoda Octavia A7? Полную электрическую схему автомобиля можно скачать по этой ссылке.

На нашем канале доступно видео по теме блоков предохранителей Octavia A7. Рекомендуем просмотреть и подписаться для актуальных обновлений.

Если у вас есть дополнения или вопросы по схемам предохранителей Шкода Октавия A7, оставляйте комментарии ниже.
