Субкомпактный седан Renault Fluence дебютировал в 2009 году. В Россию и государства СНГ авто импортировали в период с 2010 по 2018 год, включая 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годы. За это время Renault Fluence подвергся двум обновлениям, в ходе которых существенно преобразился внешний вид. В нашем руководстве вы найдете детальную информацию о предохранителях и реле Renault Fluence, включая расположение монтажных блоков, фото блоков предохранителей, схемы с расшифровкой назначений, а также специальный акцент на предохранитель прикуривателя Renault Fluence, замена которого часто требуется владельцам.
В предоставленной информации могут быть расхождения с вашими блоками предохранителей Renault Fluence. Производитель вносил корректировки в зависимости от комплектации, типа двигателя и года выпуска модели.
Предохранители и реле в моторном отсеке
Основной монтажный блок
Расположен вблизи аккумуляторной стойки и защищен пластиковой крышкой (коммуникационный узел). Инструкция по открытию блока предохранителей под капотом показана на иллюстрации ниже.
Фотография

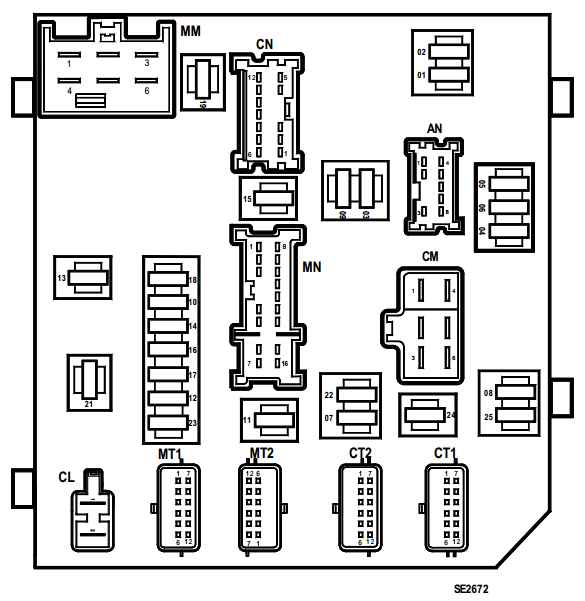

Схема предохранителей Renault Fluence под капотом
Расшифровка схемы
- 10А — Габаритные огни (правая фара, правый задний фонарь, номерные огни), подсветка прикуривателя, переключатели стеклоподъемников, аудиосистема, навигация, подсветка панели приборов
- 10А — Габаритные огни (левая фара, левый задний фонарь), фонарь багажника слева
- 15А — Насос омывателя фар
- 20А — Противотуманные фары
- 10А — Дальний свет (левая фара)
- 10А — Дальний свет (правая фара)
- 15А — ОБД-разъем, реле обогрева стекла, селектор АКПП, корректор фар, управление ксеноном, допотопитель, ограничители, парковка, зеркало с автозатемнением
- 30А — Блок ABS, ESP
- 30А — Стеклоочиститель передний
- 10А — Блок подушек безопасности
- 20А — Не используется
- 7,5А — Блок АКПП
- 25А — ЭБУ двигателя
- 15А — Датчики лямбда-зонды — подогрев
- 20А — Блок АКПП
- 5А — Сигналы стопов, блок электроники, ГУР
- 10А — Датчик АКПП, корректор фар, реле заднего хода
- 15А — Блок электрооборудования
- 30А — Стартер
- — Не используется
- 20А — Топливный насос, катушки зажигания
- 10А — Муфта компрессора А/С
- 5А — ЭБУ впрыска
- 20А — Ближний свет (левая фара), корректор
- 20А — Ближний свет (правая фара), корректор
Вспомогательный блок предохранителей
Этот блок установлен в коммуникационном модуле моторного отсека, под основным защитным элементом.
Схема вспомогательного блока Renault Fluence
Расшифровка
- A — Не используется
- B — Реле подогрева топлива (450)
- C — Реле заднего хода (602)
- D — Не используется
- F1 — 80A блок интерфейса отопителя (1550)
- F2 — 70A блок предпускового нагрева (257)
- F3 — 50A ЭБУ трансмиссии (119)
- F4 — 80A блок интерфейса отопителя (1550)
- F5 — 60A Электровентилятор (188) через реле высокой скорости (234)
- F6 — 20А Подогрев топлива (449)
- F7 — Не используется
- F8 — 30А — Реле вентилятора (234)
- F9 — Не используется
Блоки у аккумулятора Renault Fluence
Блок отключения АКБ (1)
Схема блока
Расшифровка
- F1 — 190A Стартер
- F2 — 50A салонный блок предохранителей
- F3 — 80A моторный блок 1, салонный блок
- F4 — 300A / 190A моторный блок 2 / генератор
- F5 — 80A рулевое управление
- F6 — 35A ЭБУ двигателя / моторный блок 1
- F7 — 5A моторный блок 1
Блок мощных предохранителей (2)
Фотография
Схема
Назначение предохранителей
- 70А — допотопитель салона
- 80А — салонный блок
- 80А — салонный блок
- 80А — моторный блок 1, салонный блок
- 30А — допотопитель
- 50А — ЭБУ ABS с ESP
Реле электровентилятора охлаждения может быть размещено отдельно, поблизости от вентилятора в системе охлаждения двигателя Renault Fluence.
Салонный блок предохранителей Renault Fluence
Монтируется слева от рулевой колонки, за защитной панелью.

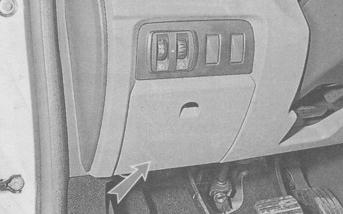

Доступ к блоку
Фото-схема салонного блока
Расшифровка салонных предохранителей Renault Fluence
| F1 | резерв |
| F2 | резерв |
| F3 | 10А прикуриватель |
| F4 | 10А задняя розетка |
| F5 | 10А розетка в багажном отделении |
| F6 | 10А аудиосистема |
| F7 | 5А электрообогрев наружных зеркал |
| F8 | 10А стеклоомыватель, сигнализатор незакрытых дверей |
| F9 | 30А автоматический стояночный тормоз |
| F10 | 10А щиток приборов |
| F11 | 25А электропривод сиденья, подрулевые переключатели |
| F12 | 20А электроподогрев сиденья пассажира |
| F13 | резерв |
| F14 | 25А электро стеклоподъемник двери переднего пассажира |
| F15 | 5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP |
| F16 | 25А электро стеклоподъемник правой задней двери |
| F17 | 25А электро стеклоподъемник левой задней двери |
| F18 | 10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны освещения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя |
| F19 | 10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасности, разъем аудиосистемы |
| F20 | 5А блок управления климатической установкой |
| F21 | 3А лампы подсветки зеркал в солнцезащитных козырьках |
| F22 | 3А плафоны освещения салона, датчик дождя и освещенности |
| F23 | 20А разъем прицепа |
| F24 | 15А задний стеклоочиститель |
| F25 | 3А внутреннее зеркало заднего вида |
| F26 | 30А 10А система навигации, CD-чейнджер, аудиосистема |
| F27 | 20А аудиосистема, блок управления стояночным тормозом |
| F28 | резерв |
| F29 | резерв |
| F30 | 15А указатели поворота |
| F31 | 10А щиток приборов |
| F32 | 30А электро стеклоподъёмник двери водителя |
| F33 | 25А центральный замок |
| F34 | резерв |
| F35 | 15А часы, указатель температуры наружного воздуха, дисплей телефона |
| F36 | 15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена |
| F37 | 10А сигналы торможения, блок управления электрооборудованием |
| F38 | 30А автоматический стояночный тормоз |
| F39 | резерв |
| F40 | 40А электровентилятор климатической установки |
| F41 | 25А электропривод люка |
| F42 | 40А обогрев заднего стекла |
- RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
- RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
- RC 40C — реле обогрева заднего стекла
- RD 20A — реле звукового сигнала
Предохранитель прикуривателя Renault Fluence
Предохранитель для переднего прикуривателя — №3 (10А), для задней розетки — №4 (10А).
Подробный пример доступа к блоку и замены предохранителя прикуривателя Renault Fluence доступен в видео-руководстве.
Вспомогательные компоненты
Дополнительный блок 1
Установлен в салоне, в нижней левой секции торпедо, у рулевой колонки.

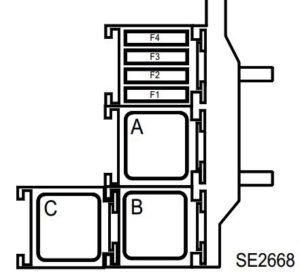

Схема допблока
Расшифровка
- F1 — 40A предохранитель питания реле электро стеклоподъемника (703), управления реле системы обеспечения безопасности детей (750)
- F2 —
- F3 —
- F4 —
- A — 40A Реле электро — стеклоподъемника
- B — 40A Реле системы обеспечения безопасности детей на заднем электро стеклоподъемнике (750)
- C — 70A 2 реле «+» при работающем двигателе (1616) для питания электровентилятора салона
Реле обогрева передних сидений Renault Fluence
Блок реле подогрева сидений размещен под пассажирским сиденьем: 40А реле «+» при работающем двигателе для обогрева сидений водителя и пассажира.
Полная схема предохранителей Renault Fluence в PDF
Обнаружили различия в схемах? Проверьте по полному руководству (скачать PDF) и сообщите в комментариях о нюансах для вашей модели.
