Расположение и схема предохранителей Renault Espace 3 (1997–2002)

Renault Espace 3 — это третье поколение популярной модели минивэна. Удлиненная модификация известна как Grand Espace. Автомобиль выпускался в период с 1997 по 2002 год. В этой статье мы подробно разберем блоки предохранителей и реле для Renault Espace 3, включая их расположение, электрические схемы, изображения и функции. Полная распиновка предохранителей Renault Espace 3 поможет в диагностике и ремонте электрики.

В Renault Espace 3 предусмотрено два ключевых блока предохранителей и реле. Первый расположен в пассажирском отсеке под ногами у переднего пассажира, второй — в моторном отсеке за батареей. Эти схемы предохранителей Рено Эспейс 3 важны для владельцев, сталкивающихся с неисправностями в электрической системе.

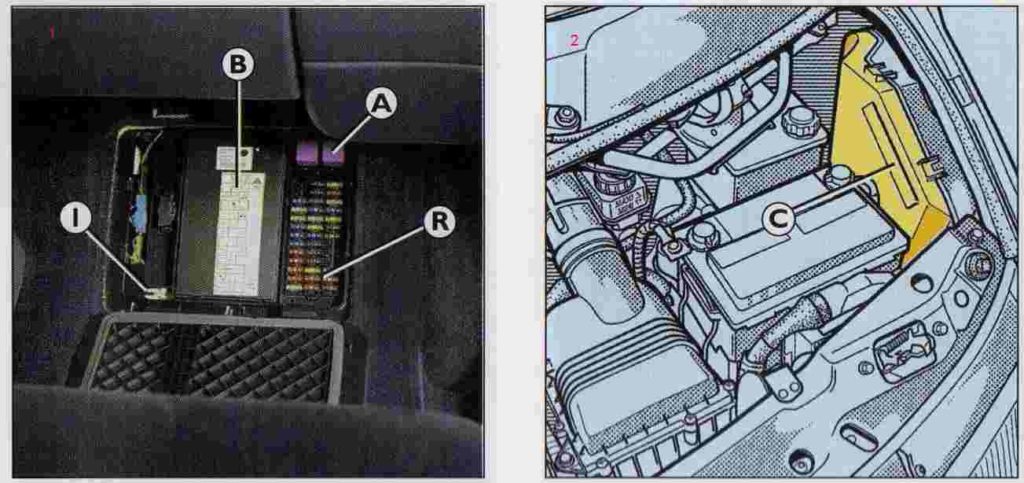

Расположение блоков предохранителей Renault Espace 3

Блок предохранителей и реле в салоне Renault Espace 3

На верхней панели блока указана схема с описанием предохранителей для удобства использования.

Вариант 1

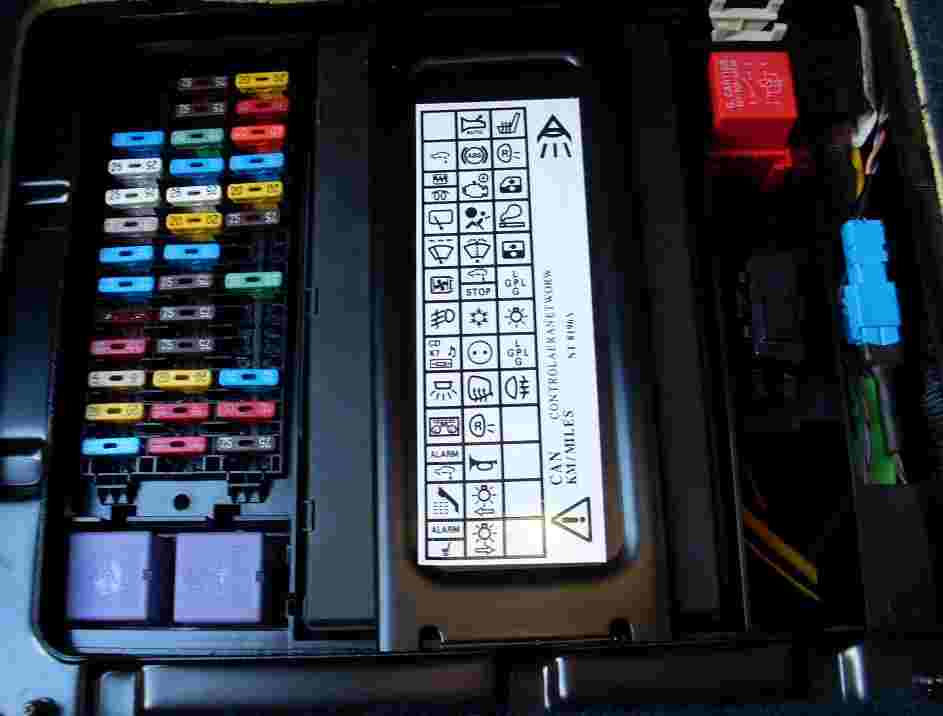

Изображение блока

Электрическая схема

Расшифровка предохранителей

FA	(15A) Резервный предохранитель
FB	(10A) Резервный предохранитель
FC	Резервный
F1	(10A) Освещение: левый передний/левый задний габарит
F2	(10A) Освещение: правый передний/правый задний габарит
F3	(7,5A) Электроподогрев боковых зеркал
F6	(25A) Электрорегулировка передних сидений
F9	(25A) Стеклоочиститель заднего стекла
F10	(15A) Блок управления двигателем
F11	(15A) Розетка прикуривателя
F12	(25A) Стеклоочиститель лобового стекла
F13	(7,5A) Задние фонари реверса
F14	(20A) Электроподогрев сидений
F15	(25A) Блок управления, стеклоочиститель
F18	(10A) Система вентиляции/кондиционирования, фонари реверса
F19	(20A) Солнцезащитный люк
F21	(15A) Передние противотуманные фары
F22	(10A) Задний противотуманный фонарь
F25	(20A) Электрогудок
F26	(15A) Аудиосистема, электрорегулировка зеркал
F27	(10A) Телефонная система
F28	(10A) Внутреннее освещение салона
F29	(10A) Блок многофункционального управления
F30	(5A) Иммобилайзер, активная подвеска
F31	(3A) Реле вентилятора охлаждения
F33	(15A) Аудиосистема, вентиляция/кондиционер
F34	(7,5A) Дополнительное оборудование
F36	(7,5A) Автоматическая трансмиссия
F37	(7,5A) ABS-система
F38	(30A) Блок управления двигателем
F39	(15A) Airbag, иммобилайзер
F40	(20A) Круиз-контроль, стоп-сигналы, активная подвеска
F41	(40A) Передние стеклоподъемники
F42	(30A) Гудок, выключатель света
F57	(30A) Система подвески

Предохранитель прикуривателя — номер 11 (15A).

Реле заднего стеклоочистителя
Реле основных цепей зажигания №1
Реле вентилятора охлаждения двигателя

Вариант 2

Изображение блока

Схема

Предохранители в салоне Renault Espace 3

Схема реле

Функции предохранителей

F1	(10A) Левый передний/левый задний габаритный свет
F2	(10A) Правый передний/правый задний габаритный свет
F3	(7,5A) Подогрев боковых зеркал
F6	(25A) Регулировка сидений
F7	(15A) Кондиционер, центральный замок, иммобилайзер
F8	(15A) Аварийная сигнализация
F9	(25A) Задний стеклоочиститель
F10	(3A) Блок управления двигателем
F11	(15A) Прикуриватель Renault Espace 3
F12	(25A) Передний стеклоочиститель
F13	(10A) Кондиционер, фонари реверса
F14	(20A) Подогрев сидений
F15	(25A) Стеклоочиститель
F16	(15A) Левая фара — дальний свет
F17	(15A) Правая фара — дальний свет
F18	(7,5A) Фонари реверса
F19	(10A) Люк
F20	(10A) Bi-fuel система топливоподачи
F21	(15A) Передние противотуманки
F22	(10A) Задний противотуманный свет
F23	Перемычка — режим «АСС»
F24	(15A) Дизельный ECU
F25	(20A) Сигнал
F26	(5A) Иммобилайзер, аудио
F27	(10A) Аудиосистема, телефон
F28	(10A) Освещение салона
F29	(20A) Аудио, подсветка
F30	(5A) Подвеска
F31	(3A) Вентиляция/кондиционер
F32	(15A) Аудиосистема
F33	Вентиляция/кондиционер
F34	(5A) Панель приборов
F35	(5A) CD-чейнджер
F36	(5A) АКПП
F37	(7,5A) ABS
F38	(30A) ECU двигателя
F39	(15A) Airbag, иммобилайзер, приборы
F40	(20A) Круиз, аварийка, стопы, подвеска
F41	(30A) Стеклоподъемники
F42	(30A) Стеклоподъемники
F43	Перемычка — АКПП, реле зажигания
F61	(5A) Bi-fuel ECU

Прикуриватель защищен предохранителем F11 на 15A.

Реле кондиционера
Реле задних стеклоподъемников
Реле заднего стеклоподогрева
Реле заднего противотуманного света
Реле заднего салонного освещения
Реле иммобилайзера
Реле передних противотуманных фар
Реле основных цепей зажигания №1
Реле основных цепей зажигания №2
Реле прерывистого стеклоочистителя
Диагностический OBD-разъем

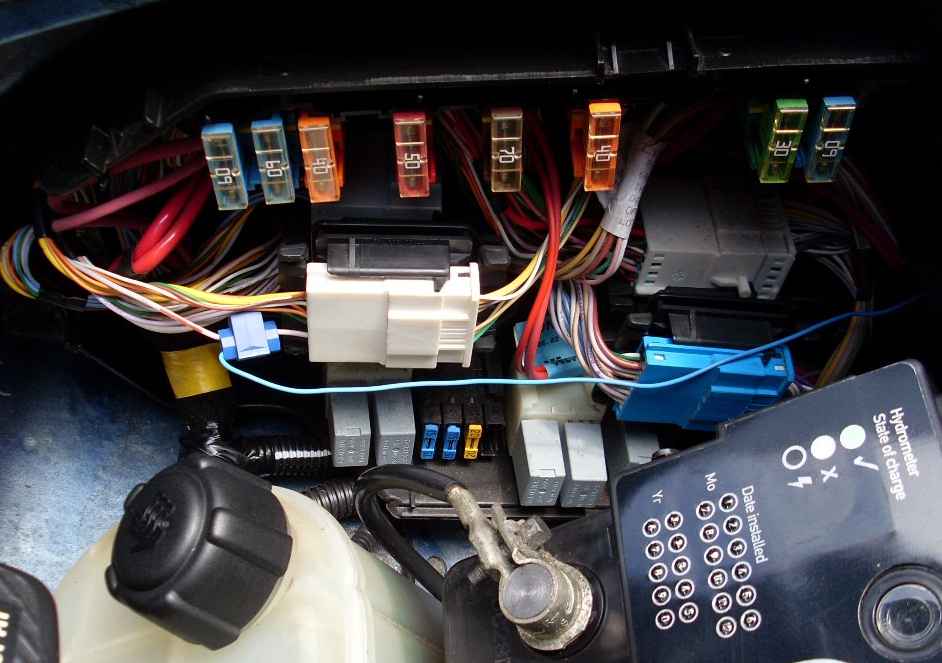

Блок под капотом Renault Espace 3

Изображение блока

Схема блока под капотом

Расшифровка предохранителей под капотом

F44	(40A) Подогрев зеркал и заднего стекла
F45	(60A) Салонный блок, реле зажигания, ECU (с 1999 г.)
F46	(60A) Салонный блок (F12, F29)
F47	—
F48	(50А) Вентиляция/кондиционер
F49	(30А) ECU двигателя
F50	(70A) Фары дальний/ближний свет, омыватель фар
F51	(60A) ABS
F53	(60A) Зарядка аккумулятора
F54	(40A) Вентилятор охлаждения №1
F55	(40A) Вентилятор охлаждения №2
F56	—
F57	—
F58	(15A) Левая фара — дальний
F59	(15A) Правая фара — дальний
