Lexus GS 300 второго поколения производился в период с 1997 по 2004 год под кодами S160 и S161. За эти годы автомобиль прошел обновление (включая версии Lexus GS 400 и GS 430). В этой статье мы разберем расположение блоков предохранителей и реле для Lexus GS 2-го поколения, включая схемы, описания и позиции. Особое внимание уделим предохранителю для прикуривателя и розетки, а также другим ключевым элементам электрики Lexus GS 300.
Функции предохранителей и реле Lexus GS 300 могут варьироваться в зависимости от года выпуска, комплектации и электрического оборудования вашего автомобиля.
Расположение блоков предохранителей в салоне
Блок предохранителей слева

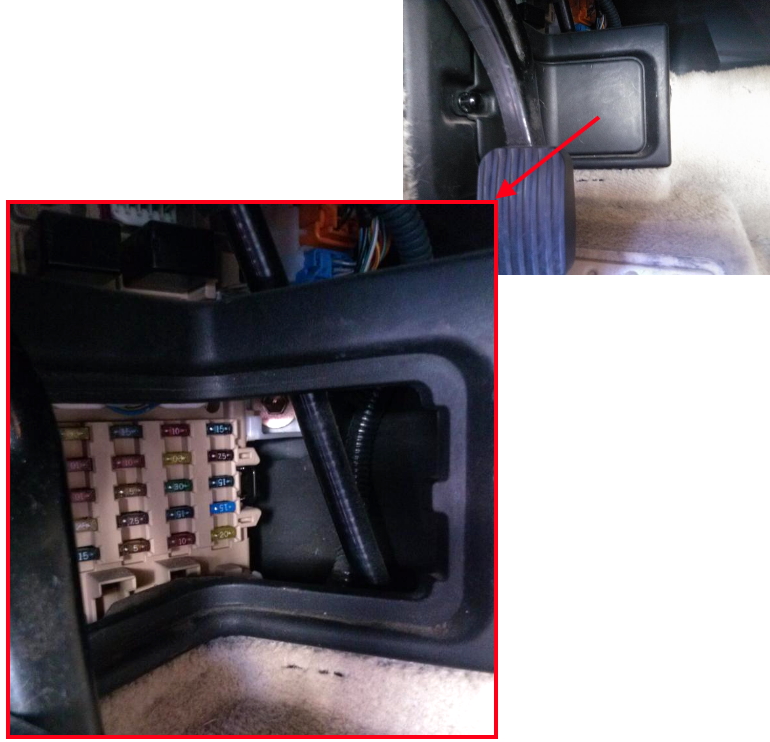

Первый блок предохранителей и реле Lexus GS 300 установлен под приборной панелью со стороны водителя.

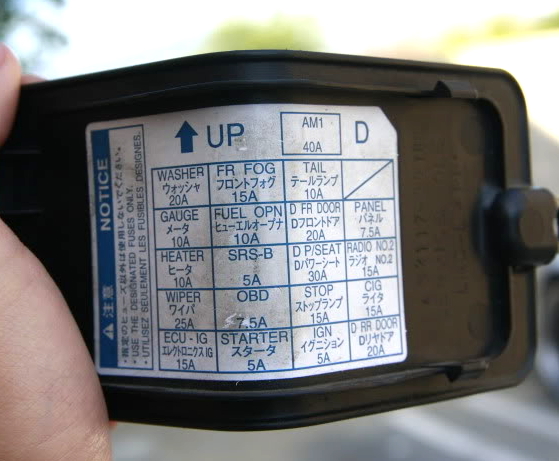

Всегда проверяйте данные по схемам на внутренней стороне крышки блока предохранителей Lexus GS.
Расшифровка схемы блока предохранителей
Подробное описание предохранителей и реле
| WASHER | 20A Омыватель лобового стекла |
| FR FOG | 15A Противотуманные фары |
| TAIL | 10A Задние фонари, боковые указатели поворота, фонари освещения номерного знака, парковочный свет |
| SRS–ACC | 15A SRS, система подушек безопасности и ремней |
| GAUGE | 10A Задние фонари, датчики и измерительные приборы, индикаторы и звуковые сигналы напоминания об услугах |
| FUEL OPN | 10A Открыватель дверцы топливного бака |
| D FR DOOR | 20A Система электро стеклоподъемников, Система блокировки дверей, Беспроводной пульт дистанционного управления |
| PANEL | 7,5A Аварийные мигалки, очиститель фар |
| HEATER | 10A Кондиционер |
| SRS–B | 5A Приборы и счетчики, индикаторы напоминания об обслуживании и звуковые сигналы |
| D P/SEAT | 30A Система электропривода сидений |
| RADIO NO.2 | 15A Аудиосистема, система блокировки переключения передач |
| WIPER | 25A Стеклоочистители |
| OBD | 7,5A Бортовая диагностика |
| STOP | 15A Стоп-сигналы, Антиблокировочная система тормозов, Анти пробуксовочная система |
| CIG | 15A Прикуриватель, Розетка |
| ECU–IG | 15A Электро стеклоподъемники, Система блокировки дверей, Беспроводной пульт дистанционного управления, Противоугонная система |
| STARTER | 5A Система запуска |
| IGN | 5A Система многопортового впрыска топлива/ система последовательного многопортового впрыска топлива, SRS, Антиблокировочная система тормозная система, Система контроля заноса автомобиля, Система круиз-контроля |
| D RR DOOR | 20A Система стеклоподъемников, Система блокировки дверей, Беспроводной пульт дистанционного управления |
- Расположение реле
- R1 — Реле противотуманных фар
- R2 — Реле габаритов
Сверху блока предохранителей установлен реле указателей поворотов и аварийной сигнализации Lexus GS 300.
Блок предохранителей справа
Второй блок с предохранителями в салоне Lexus GS 300 расположен под приборной панелью со стороны пассажира.

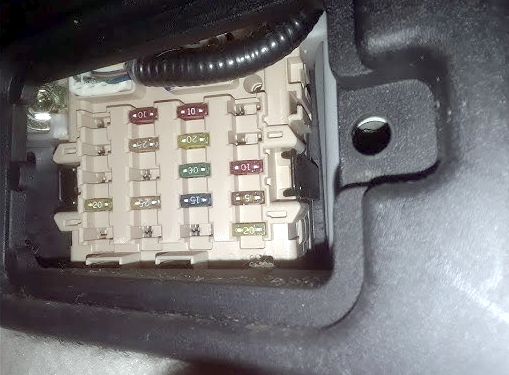

Фото — пример расположения блока

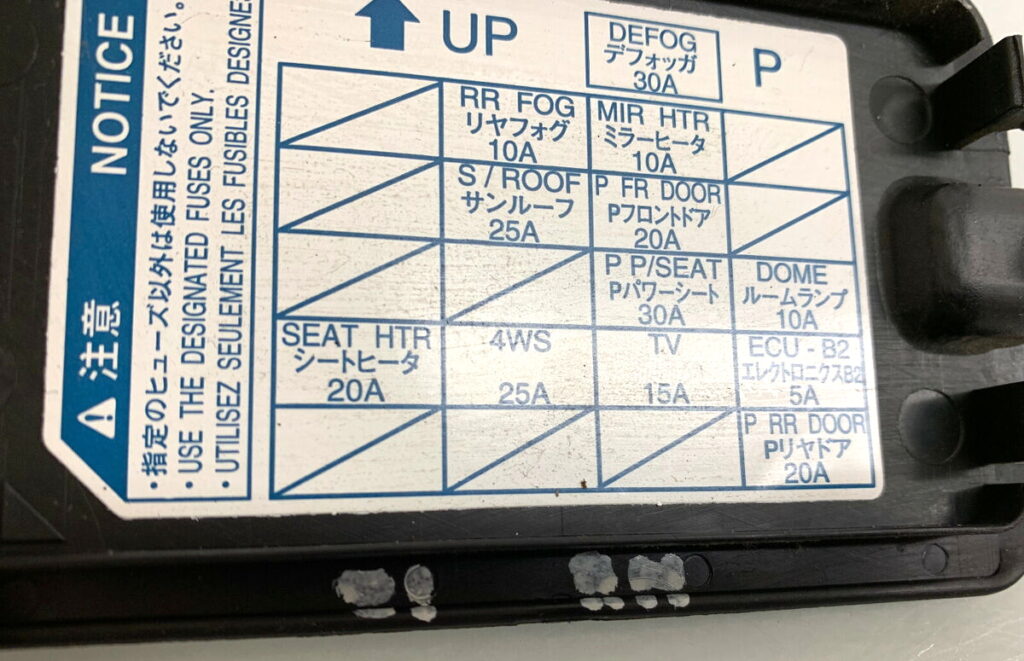

Схема с крышки блока предохранителей
Расшифровка предохранителей
| RR FOG | 10А Задние противотуманные фары |
| M/R HTR | 10А Наружное зеркало заднего вида |
| S/ROOF | 25А Электронная лунная крыша |
| P FR DOOR | 20А Система стеклоподъемников, система блокировки дверей, беспроводной пульт дистанционного управления |
| P P/SEAT | 30А Система сидений с электроприводом, Наклон и телескопическое рулевое управление |
| DOME | 10А Внутреннее освещение, персональное освещение, тщеславное освещение, освещение багажника, часы |
| SEAT HTR | 20А Обогрев сидений |
| 4WS | 25А Система поного привода |
| TV | 15А ТВ и Аудио |
| ECU–B2 | 5А Система сидений с электроприводом |
| P RR DDOR | 20А Система стеклоподъемников, Система дверных замков, Беспроводной пульт дистанционного управления |
В верхней части блока предохранителей Lexus GS 300 размещены дополнительные реле: обогревателя стекла, зеркал и системы обогрева салона.
Блоки предохранителей под капотом
Главный блок предохранителей и реле

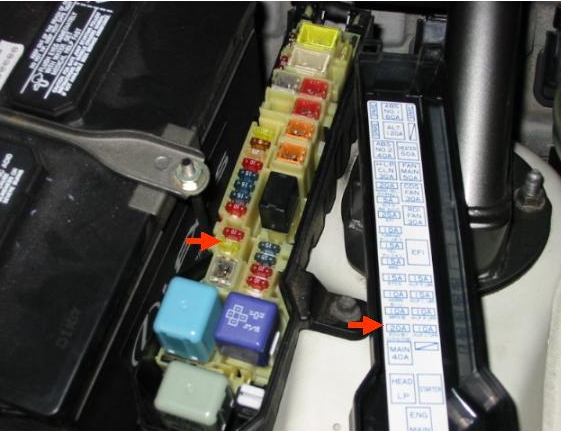

Основной блок предохранителей и реле в Lexus GS 300 находится под капотом слева, рядом с аккумулятором.

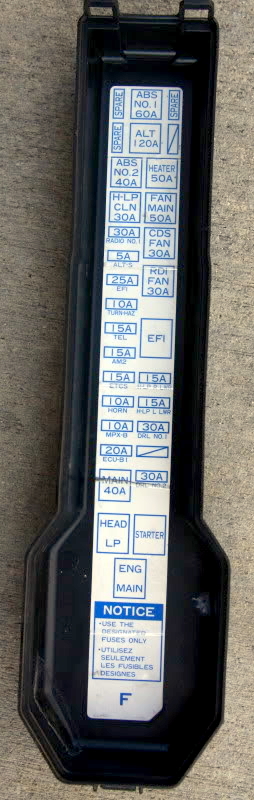

Схема главного блока
Назначение предохранителей
| ECU–B1 | 20А Система стеклоподъемников, Система блокировки дверей, Беспроводное дистанционное управление, Противоугонная система, Открыватель крышки багажника, Внутреннее освещение, Персональные светильники, Часы, Очиститель фар |
| MPX–B | 10А Система стеклоподъемников, Система блокировки дверей, Беспроводной пульт дистанционного управления, Противоугонная система, Открыватель крышки багажника |
| HORN | 10А Сирена, Сигнал |
| ETCS | 15А Электронная система управления дроссельной заслонкой |
| AM2 | 15А Система запуска, Много портовая система впрыска топлива /последовательная много портовая система впрыска топлива |
| TEL | 15А Телефон |
| TURN–HAZ | 10А Сигнальные огни поворота |
| EFI | 25А Много портовая система впрыска топлива/последовательная много портовая система впрыска топлива, Система контроля выбросов |
| ALT–S | 5А Система зарядки |
| RADIO NO.1 | 20А Аудио |
| DRL NO.2 | 30А Система дневных ходовых огней |
| DRL NO.1 | 30А Система дневных ходовых огней |
| H–LP L UPR | 10А Левая фара (ближний свет) |
| H–LP R UPR | 10А Правая фара (ближний свет) |
| H–LP L LWR | 15А Левая фара (ближний свет) |
| H–LP R LWR | 15А Правая фара (ближний свет) |
| SPARE | Запасной предохранитель |
Дополнительные блоки предохранителей
В Lexus GS 300 могут быть установлены отдельные дополнительные блоки с предохранителями и реле для специфических систем.

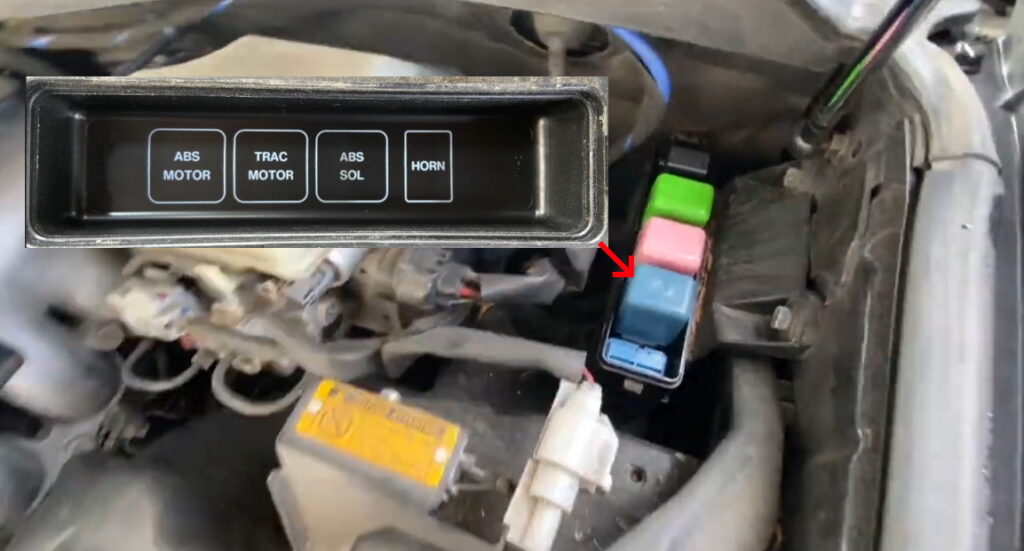

Блок 2
Блок 3
Это полное руководство по предохранителям и реле Lexus GS 300 второго поколения. Если у вас есть дополнения или вопросы по электрике Lexus GS, оставляйте комментарии ниже.
