Jetour Dashing — современный кроссовер, выпускаемый с 2022 по 2027 годы, также известный на некоторых рынках как Jetour Soueast S06. Владельцам данной модели часто требуется информация по обслуживанию электрооборудования, а именно — расшифровка предохранителей и реле Джетур Дашинг. В этой статье вы найдете подробные схемы блоков, инструкции по поиску и замене сгоревших элементов, включая предохранитель прикуривателя.
Важно: расположение и номиналы предохранителей могут отличаться в зависимости от комплектации, года производства и страны реализации автомобиля. Всегда сверяйтесь с актуальной схемой на внутренней стороне крышки блока.
Блок предохранителей в салоне

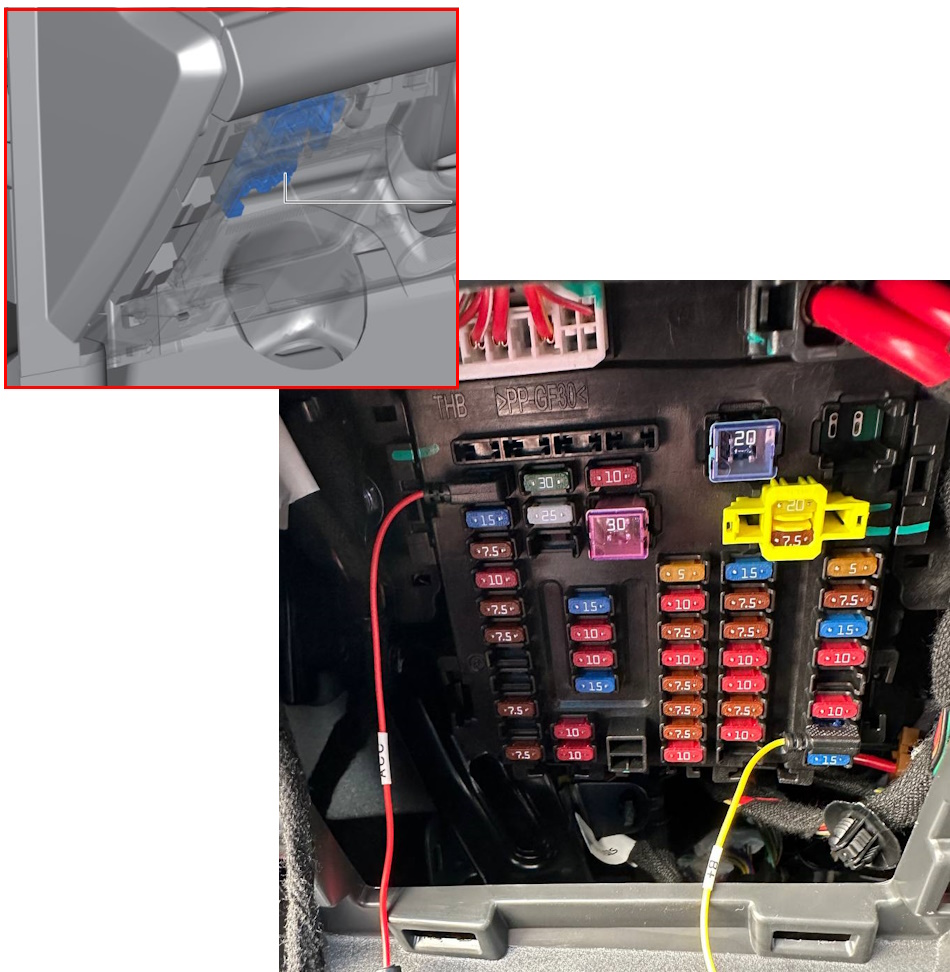

Салонный монтажный блок Джетур Дашинг установлен в нижней части передней панели (торпеды). Для доступа к предохранителям необходимо демонтировать пластиковую панель, предварительно отщелкнув крышку с динамиком или сняв всю нижнюю защитную секцию.

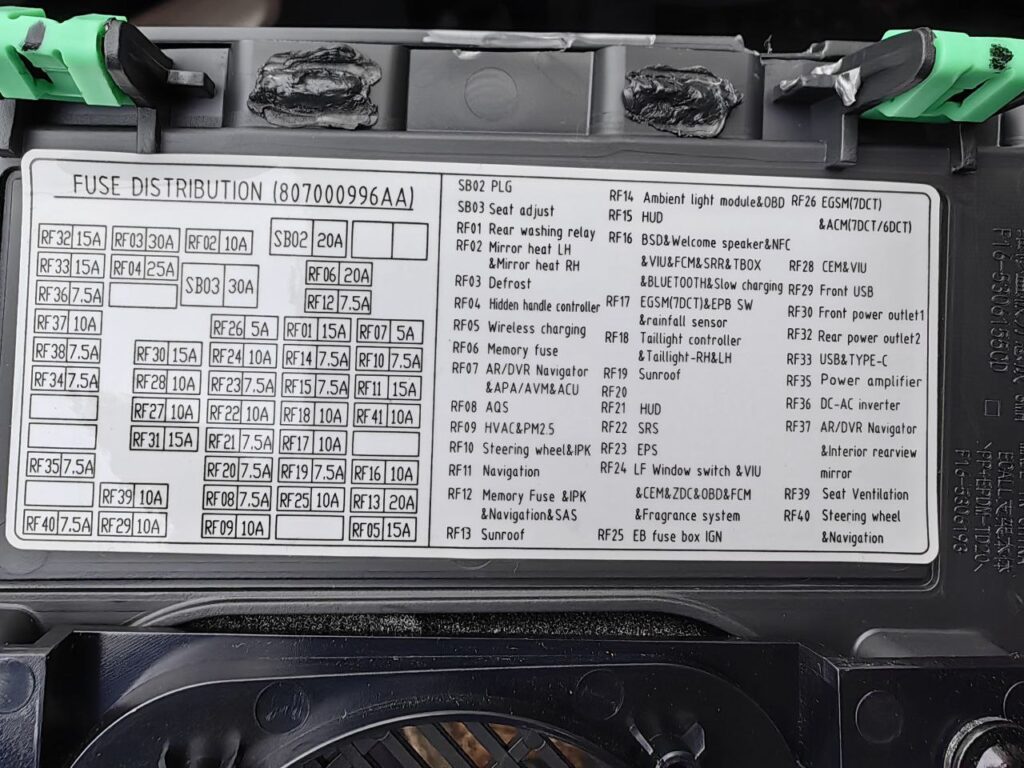

Для корректного поиска нужной цепи рекомендуем ознакомиться с маркировкой на тыльной стороне крышки блока.

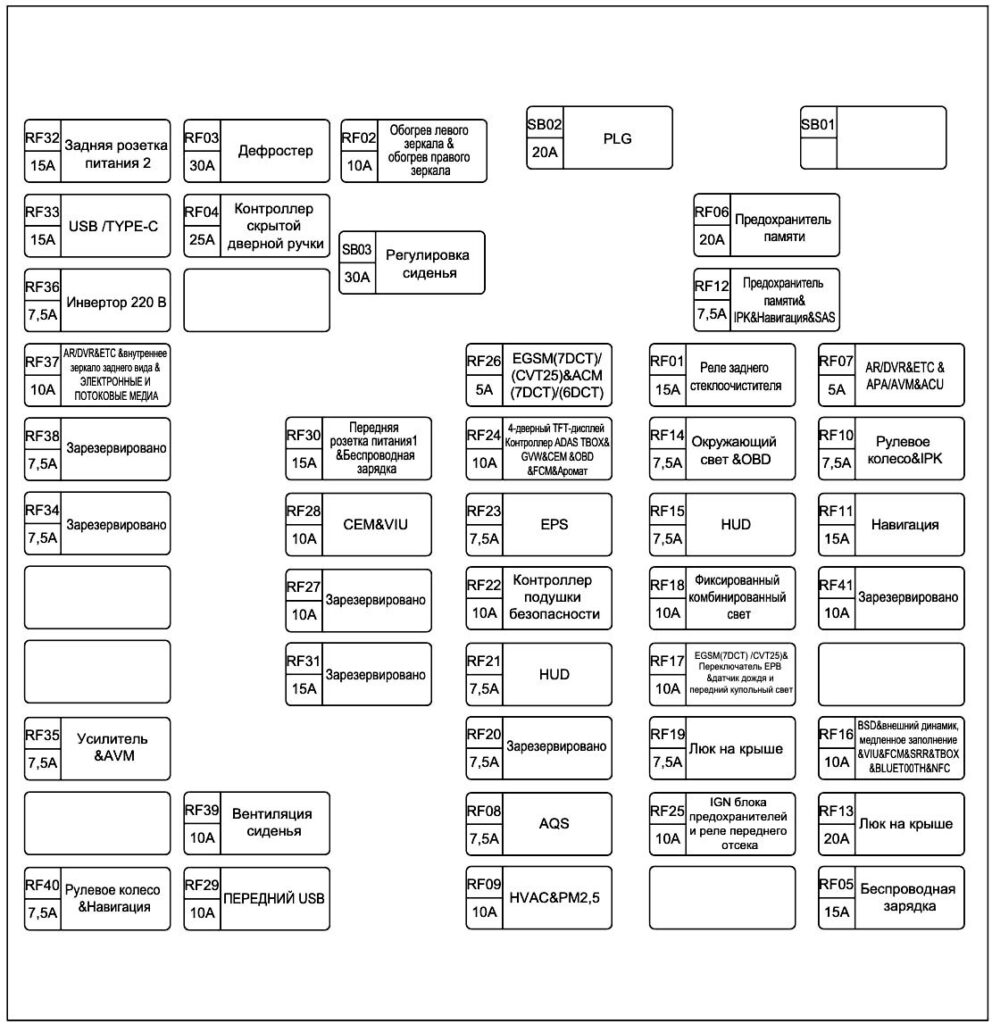

Электрическая схема салонного блока
Расшифровка предохранителей
| RF01 | 15A — Задний дворник |
| RF02 | 10A — Электрообогрев зеркал |
| RF03 | 30A — Обогрев заднего стекла |
| RF04 | 25A — Привод выдвижных дверных ручек |
| RF05 | 15A — Беспроводная зарядка (Qi) |
| RF06 | 20A — Питание блока памяти настроек |
| RF07 | 5A — Система кругового обзора AVM, навигация, видеорегистратор |
| RF08 | 7,5A — Датчик качества воздуха (AQS) |
| RF09 | 10A — Система климат-контроля, фильтрация PM2.5 |
| RF10 | 7,5A — Кнопки на руле и приборная панель (IPK) |
| RF11 | 15A — Мультимедийная навигация |
| RF12 | 7,5A — Датчик руля, навигация |
| RF13 | 20A — Люк (электропривод) |
| RF14 | 7,5A — Контурная подсветка Ambient Light, диагностический порт OBD |
| RF15 | 7,5A — Проекционный дисплей (HUD) |
| RF16 | 10A — Модули безопасности: слепые зоны (BSD), NFC, Bluetooth, предотвращение столкновений |
| RF17 | 10A — Селектор КПП, электронный ручник (EPB), радары |
| RF18 | 10A — Задние фонари (контроллер) |
| RF19 | 7,5A — Датчик дождя |
| RF20 | 7,5A — Резерв |
| RF21 | 7,5A — HUD проекция |
| RF22 | 10A — Блок подушек безопасности (SRS) |
| RF23 | 7,5A — ЭУР (Электроусилитель руля) |
| RF24 | 10A — Системы ADAS, бортовая электроника |
| RF25 | 10A — Цепь питания зажигания |
| RF26 | 5A — Электронное переключение передач |
| RF27 | 10A — Резерв |
| RF28 | 10A — Центральная электроника кузова (CEM) |
| RF29 | 10A — Разъем USB (передний) |
| RF30 | 15A — Прикуриватель (Передняя розетка №1) |
| RF31 | 15A — Резерв |
| RF32 | 15A — Прикуриватель (Задняя розетка №2) |
| RF33 | 15A — USB / Type-C (задний) |
| RF34 | 7,5A — Резерв |
| RF35 | 7,5A — Аудиосистема (усилитель) |
| RF36 | 7,5A — Инвертор 220В |
| RF37 | 10A — Регистратор, зеркало заднего вида |
| RF38 | 7,5A — Резерв |
| RF39 | 10A — Регулировка и вентиляция сидений |
| RF40 | 7,5A — Руль/Навигация |
| RF41 | 10A — Резерв |
| SB01 | Не используется |
| SB02 | 20A — Электропривод багажника (Power Liftgate) |
| SB03 | 30A — Регулировка сидений |
Обратите внимание: за работоспособность розеток (прикуривателей) отвечают предохранители 30 и 32.
Блок под капотом
Силовой блок предохранителей Джетур Дашинг находится в моторном отсеке (слева по ходу движения, рядом с АКБ). Он защищен герметичной пластиковой крышкой.

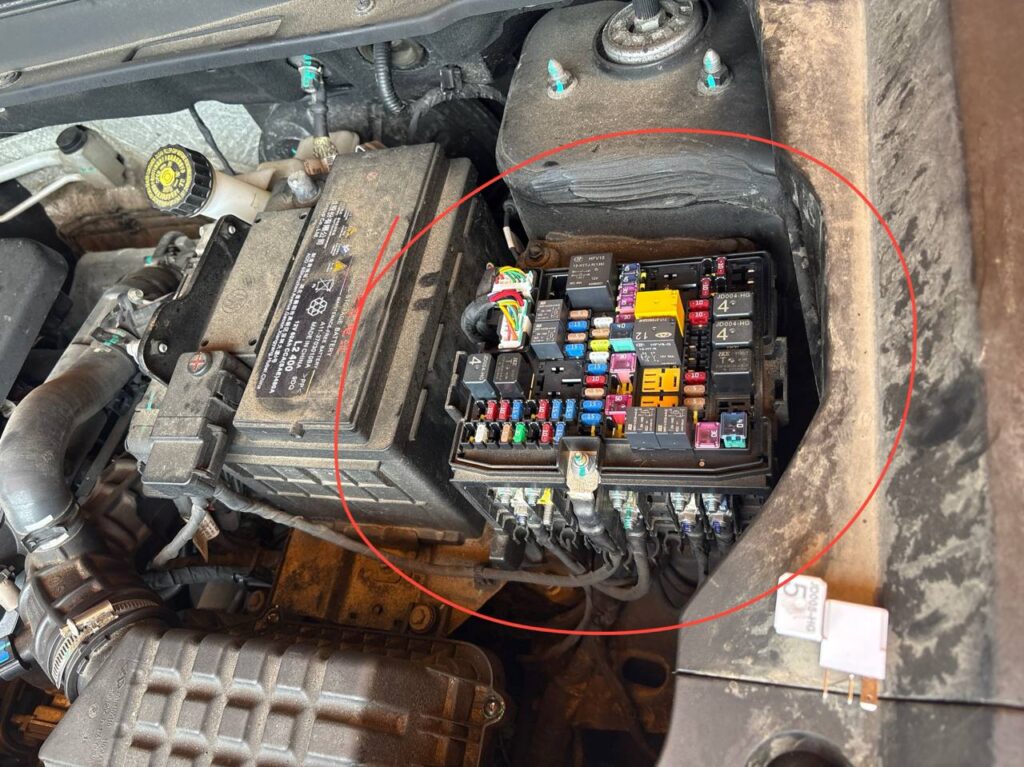

Пример расположения компонентов под крышкой

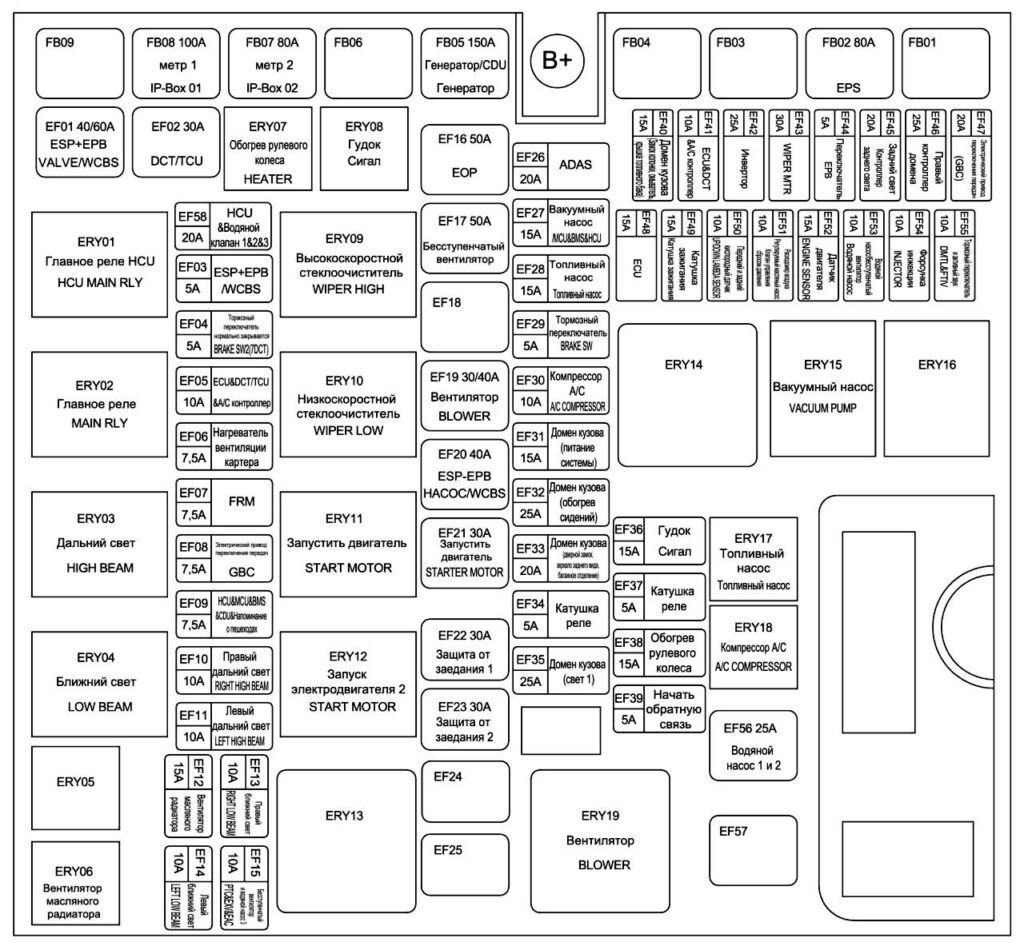

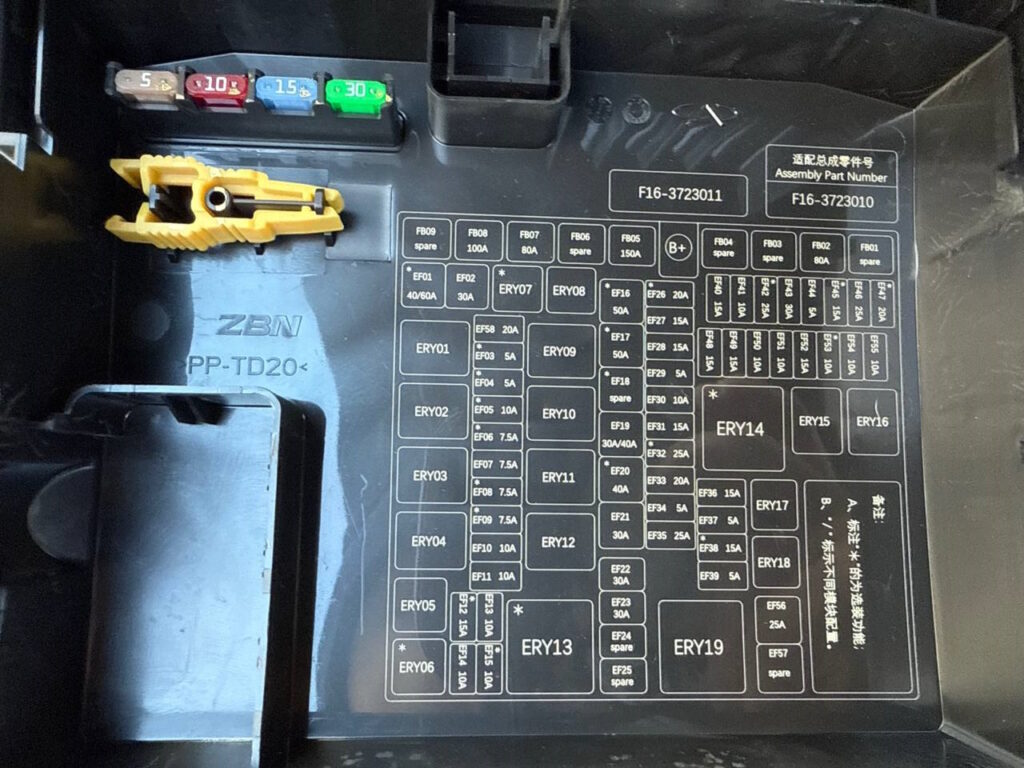

Схема моторного блока
Расшифровка номиналов (Моторный отсек)
| FB02 | 80A — Электроусилитель рулевого колеса (EPS) |
| FB05 | 150A — Генератор |
| FB07 / FB08 | 80A / 100A — Питание блоков салонной электроники |
| EF01 | 40A — Блок стабилизации (ESP) |
| EF02 | 30A — Трансмиссия (TCU) |
| EF05 | 10A — ЭБУ двигателем/КПП |
| EF10 / EF11 | 10A — Дальний свет (правый/левый) |
| EF13 / EF14 | 10A — Ближний свет (правый/левый) |
| EF17 / EF18 / EF19 | Вентиляторы охлаждения (разные скорости) |
| EF21 | 30A — Стартер |
| EF28 | 15A — Топливный насос |
| EF30 | 10A — Кондиционер (компрессор) |
| EF36 | 15A — Звуковой сигнал (клаксон) |
| EF38 | 15A — Обогрев руля |
| EF43 | 30A — Передние стеклоочистители |
| EF49 | 15A — Катушки зажигания |
| EF50 | 10A — Кислородный датчик |
Назначение реле (Моторный отсек)
| RY01 | Главное реле HCU |
| ERY03 / ERY04 | Реле дальнего/ближнего света |
| ERY07 | Реле подогрева руля |
| ERY08 | Реле сигнала |
| ERY09 / ERY10 | Реле скоростей дворников |
| ERY11 | Реле стартера |
| ERY15 | Вакуумный насос |
| ERY17 | Топливный насос |
| ERY18 | Муфта компрессора кондиционера |
Если у вас остались вопросы или вы нашли неточности в описании электросхемы Jetour Dashing — напишите об этом в комментариях.
