Кроссовер Jaecoo J8, серийный выпуск которого начался в 2023 году, оснащен современной электрической системой. В данной статье представлено подробное описание расположения предохранителей и реле Jaecoo J8, а также наглядные схемы блоков. Мы поможем вам найти предохранитель прикуривателя и разъемов USB для быстрой диагностики неисправностей.
Важно: актуальное назначение предохранителей и реле может меняться в зависимости от модификации, года выпуска автомобиля, комплектации и страны, для которой был произведен ваш Jaecoo J8.
Блоки под капотом

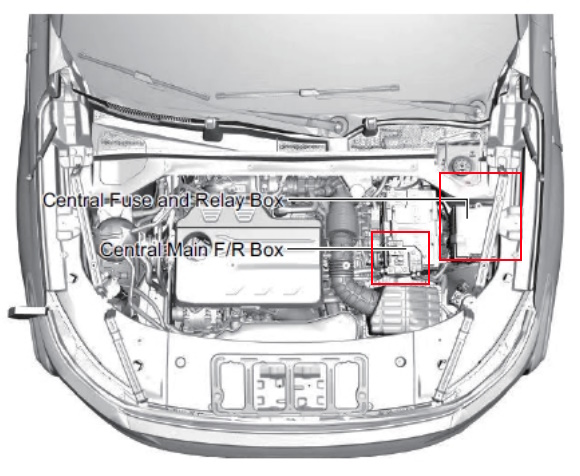

В моторном отсеке Jaecoo J8 сосредоточены два ключевых блока предохранителей.

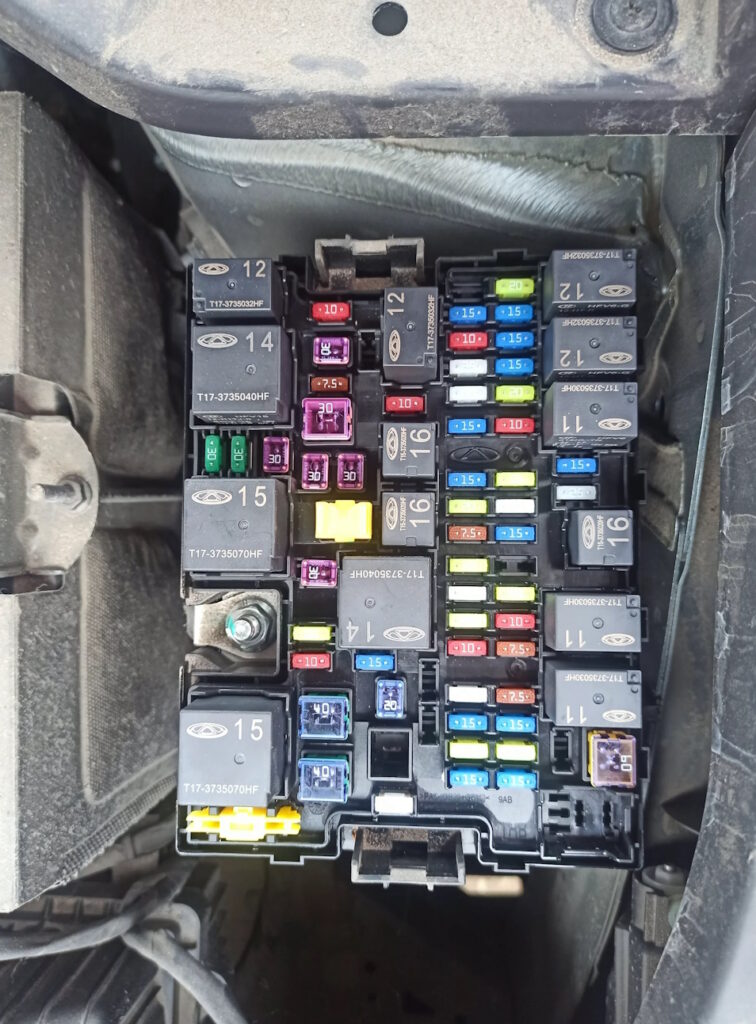

Основной блок предохранителей и реле
Этот монтажный блок расположен в подкапотном пространстве, ближе к левой части, рядом с АКБ, и защищен специальным кожухом.

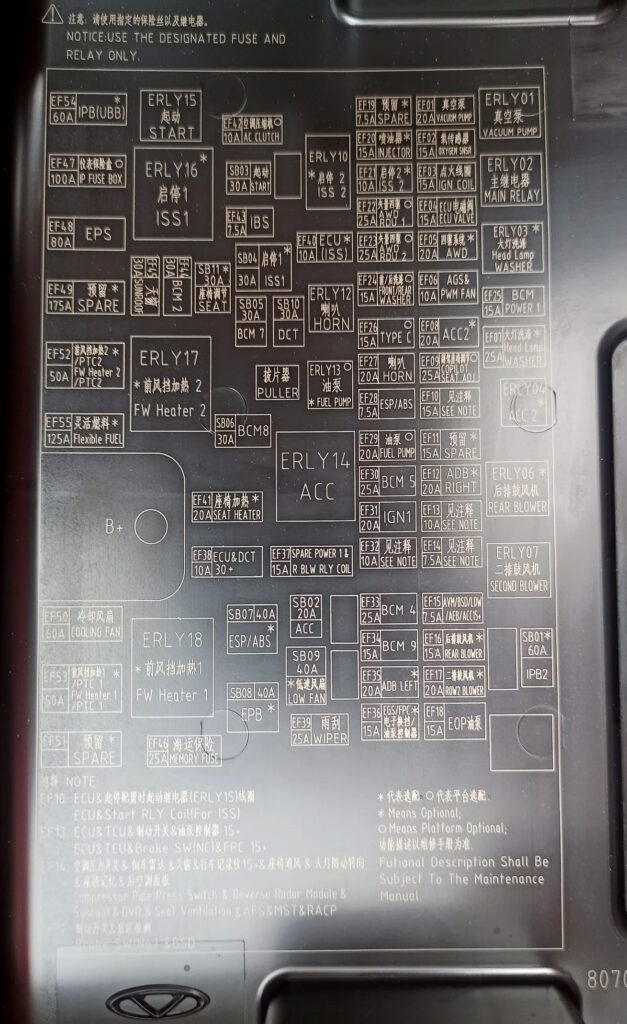

Всегда сверяйте схему расположения элементов с информацией, нанесенной на внутреннюю сторону крышки предохранительного блока.

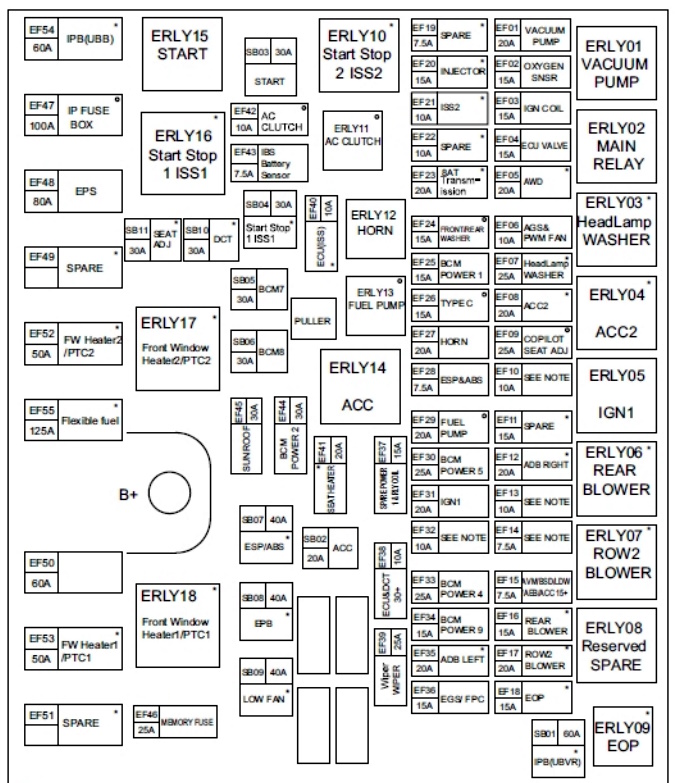

Схема
Таблица номиналов и назначения
| EF01 | 20A Электрический вакуумный насос |
| EF02 | 15A Электронный термостат, датчик кислорода, реле «Старт-стоп» |
| EF03 | 15A Катушки системы зажигания |
| EF04 | 15A Различные клапаны (адсорбер, фазорегулятор), топливный насос, подогрев картерных газов |
| EF05 | 20A Система 4WD (полный привод) |
| EF06 | 10A Вентилятор охлаждения ДВС, усилитель тормозов |
| EF07 | 25A Резерв |
| EF08 | 20A Питание аксессуаров (ACC2) |
| EF09 | 25A Резерв |
| EF10 | 15A Реле старта, кондиционер, масляный насос |
| EF11 | 15A Резерв |
| EF12 | 20A Фара ближнего/дальнего света (правая) |
| EF13 | 10A Блок управления ДВС (ECU), трансмиссией (TCU) |
| EF14 | 7.5A Вспомогательные системы (люк, память сидений, регистратор) |
| EF15 | 7.5A Передние радары |
| EF16 | 15A Задний климат-контроль |
| EF17 | 20A Вентилятор обдува второго ряда |
| EF18 | 15A Масляный насос АКПП |
| EF19 | 7.5A Резерв |
| EF20 | 15A Топливные форсунки |
| EF21 | 10A Система Start-Stop (дополнительная) |
| EF22 | 10A Резерв |
| EF23 | 20A Резерв |
| EF24 | 15A Стеклоочистители (перед/зад) |
| EF25 | 15A Питание модуля BCM |
| EF26 | 15A Разъем USB Type-C |
| EF27 | 20A Клаксон (звуковой сигнал) |
| EF28 | 7.5A Система стабилизации (ESP), стояночный тормоз (EPB) |
| EF29 | 20A Топливный насос |
| EF30 | 25A Питание BCM |
| EF31 | 20A Зажигание IGN1 |
| EF32 | 10A Дверные модули, стеклоподъемники, датчики |
| EF33 | 25A Питание BCM |
| EF34 | 15A Питание BCM |
| EF35 | 20A Фара (левая) |
| EF36 | 15A Селектор КПП |
| EF37 | 15A Задний разъем питания |
| EF38 | 10A Блок управления ДВС |
| EF39 | 25A Стеклоочиститель |
| EF40 | 10A Резерв |
| EF41 | 20A Регулировка сиденья |
| EF42 | 10A Компрессор кондиционера |
| EF43 | 7.5A Датчик заряда АКБ |
| EF44 | 30A Питание BCM |
| EF45 | 30A Панорамная крыша |
| EF46 | 25A Транспортировочный предохранитель |
| EF47 | 100A Блок предохранителей в салоне |
| EF48 | 80A Рулевой электроусилитель (EPS) |
| EF49 | Резерв |
| EF50 | 60A Вентилятор охлаждения |
| EF51 | 50A PTC-нагреватель (отопитель) |
| EF52 | 50A Обогрев лобового стекла |
| EF53 | 50A Обогрев лобового стекла/PTC |
| EF54 | 60A Модуль электронных тормозов |
| EF55 | 125A Цепь подачи топлива |
| SB01 | 60A Тормозной модуль |
| SB02 | 20A Цепь ACC |
| SB03 | 30A Стартер |
| SB04 | 30A Резерв |
| SB05 | 30A Питание BCM |
| SB06 | 30A Питание BCM |
| SB07 | 40A ESP и стояночный тормоз |
| SB08 | 40A ESP и стояночный тормоз |
| SB09 | 40A Резерв |
| SB10 | 30A Управление трансмиссией |
| SB11 | 30A Резерв |
Ниже приведен список реле для данного блока:
- ERLY01 — Вакуумный насос тормозов.
- ERLY02 — Главное реле двигателя.
- ERLY03 — Омыватель фар.
- ERLY04 — Цепь аксессуаров (ACC2).
- ERLY05 — Зажигание (IGN1).
- ERLY06 — Вентилятор заднего климата.
- ERLY07 — Вентилятор 2-го ряда.
- ERLY09 — Электрический масляный насос.
- ERLY10/16 — Система Start/Stop.
- ERLY11 — Муфта компрессора кондиционера.
- ERLY12 — Звуковой сигнал.
- ERLY13 — Бензонасос.
- ERLY14 — Аксессуары (ACC).
- ERLY15 — Стартер.
- ERLY17/18 — Подогрев лобового стекла.
Блок силовых предохранителей

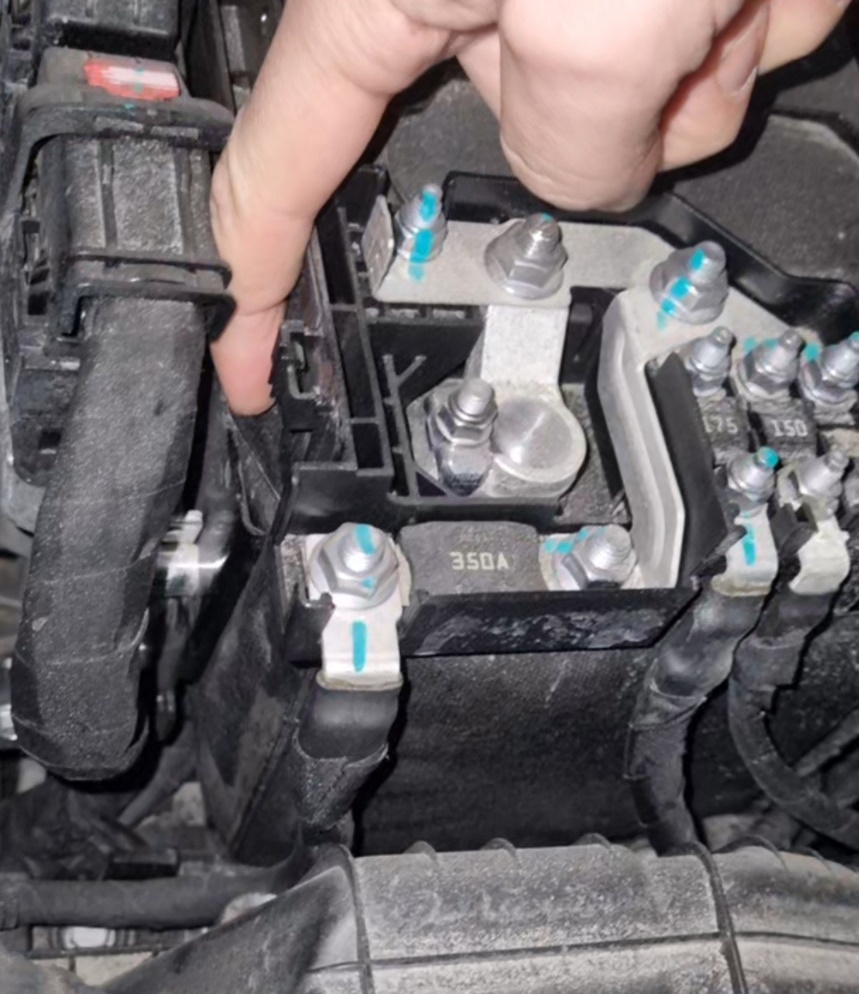

Этот блок расположен непосредственно на плюсовой клемме аккумулятора.

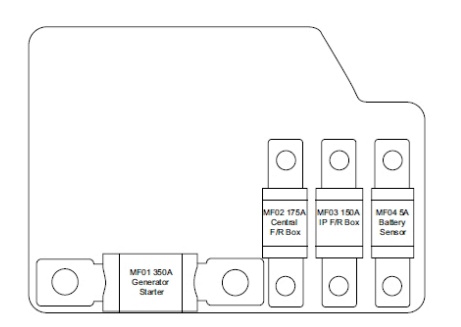

Схема
Расшифровка силовых предохранителей:
- MF01 (350A) — Генератор и стартер.
- MF02 (175A) — Питание подкапотного блока.
- MF03 (150A) — Питание салонного блока.
- MF04 (5A) — Датчик контроля АКБ (IBS).
Салонный блок предохранителей

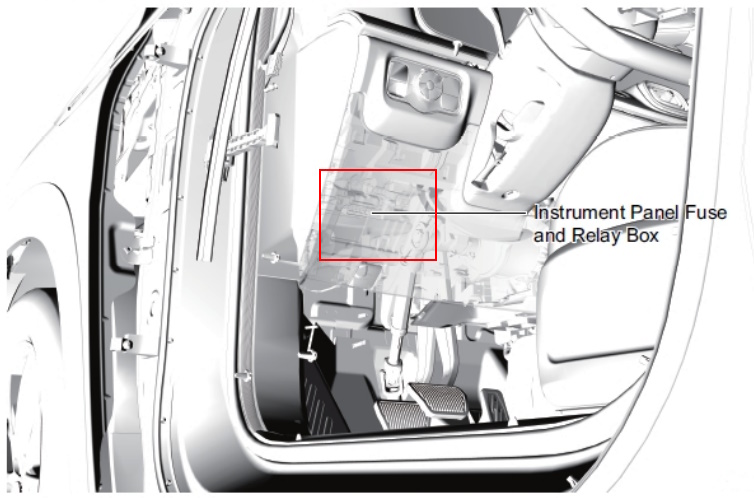

Предохранительный блок для защиты электрики салона находится под приборной панелью (нижняя часть слева). Доступ к нему закрыт декоративной крышкой.

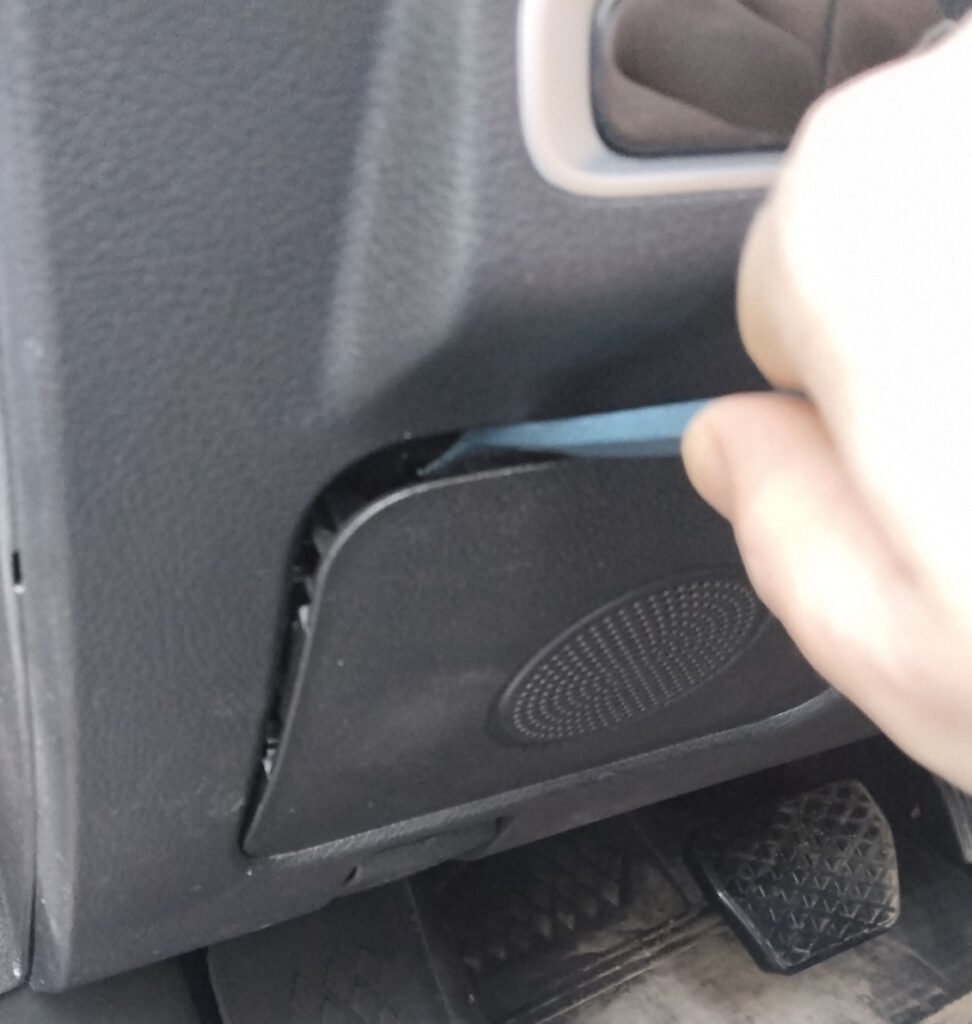

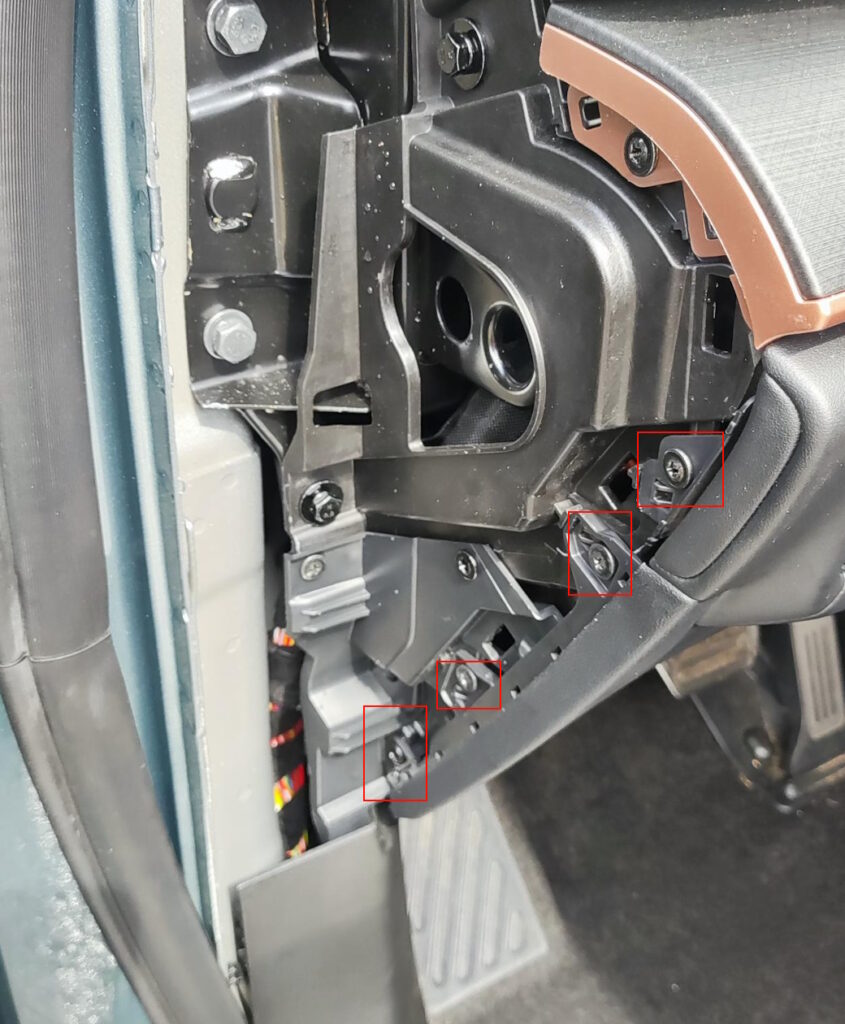

Для доступа нужно аккуратно снять уплотнитель двери, отщелкнуть накладку левого торца панели и открутить винты крепления. При снятии нижней защитной панели не забудьте отсоединить электрические разъемы динамика и кнопок.

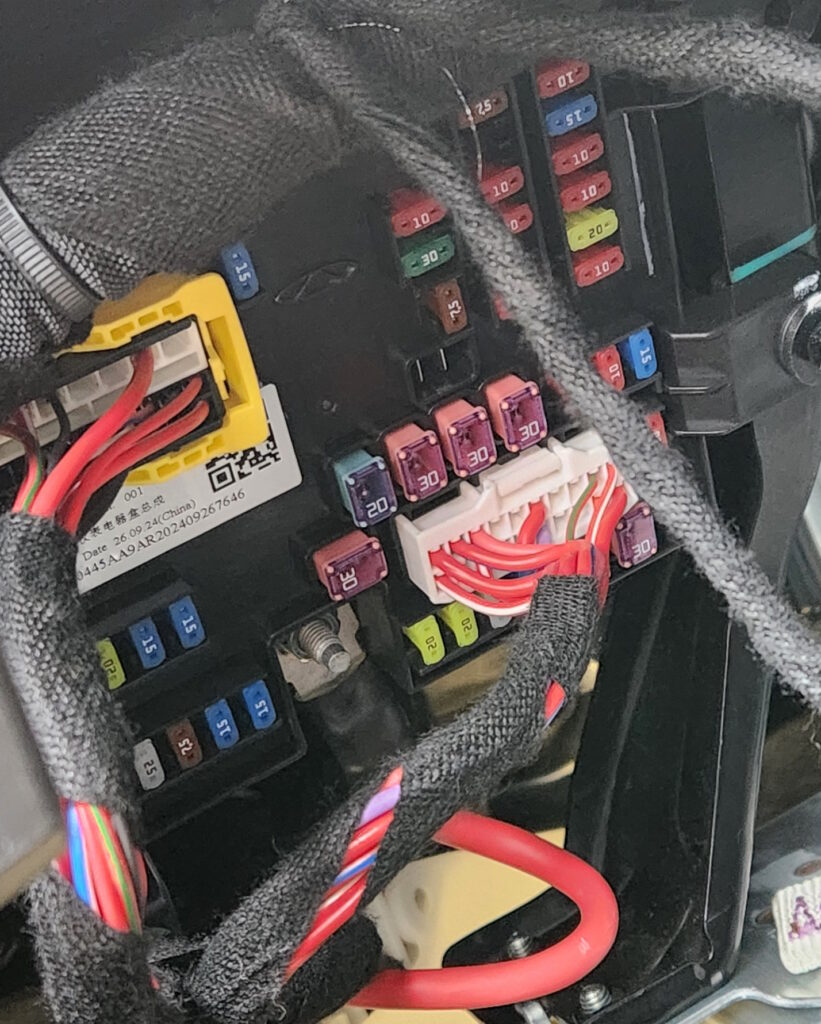

Общий вид блока

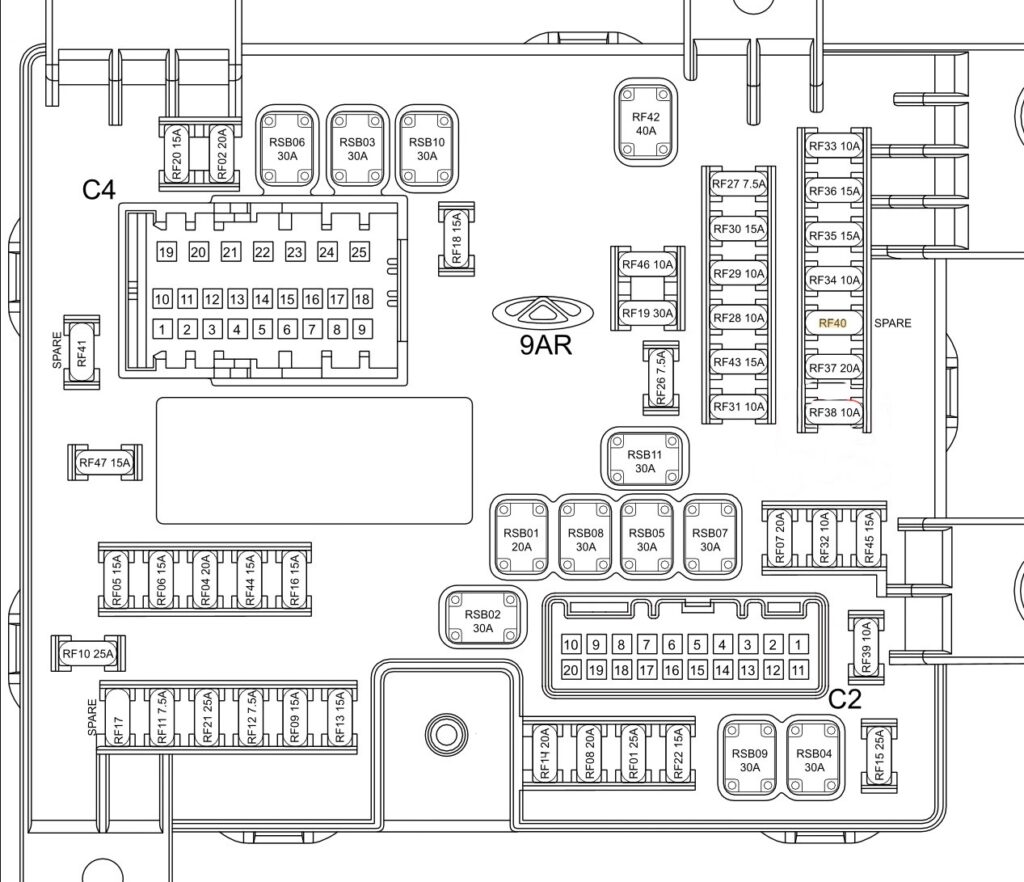

Схема расположения предохранителей
Расшифровка салонного блока
| RSB01 | Электропривод двери багажника — 20A |
| RSB02 | Электрорегулировка кресла водителя — 30A |
| RSB08/09 | Модули управления дверьми — 30A |
| RF13 | Беспроводная зарядка — 15A |
| RF14 | Блок управления трансмиссией — 20A |
| RF15 | Усилитель аудиосистемы — 25A |
| RF19 | Обогрев заднего стекла — 30A |
| RF31 | Задний USB разъем для зарядки — 10A |
| RF33 | Передний USB разъем для зарядки — 10A |
| RF37 | Аудиосистема (Головное устройство) — 20A |
| RF47 | Мотор омывателя — 15A |
Дополнительно в салоне установлены реле RRLY01-06, отвечающие за работу вентилятора отопителя, обогрева заднего стекла, стеклоочистителей и цепи аксессуаров ACC2.
Если у вас есть дополнения или вопросы по обслуживанию電気 цепей Jaecoo J8, оставляйте их в комментариях.
