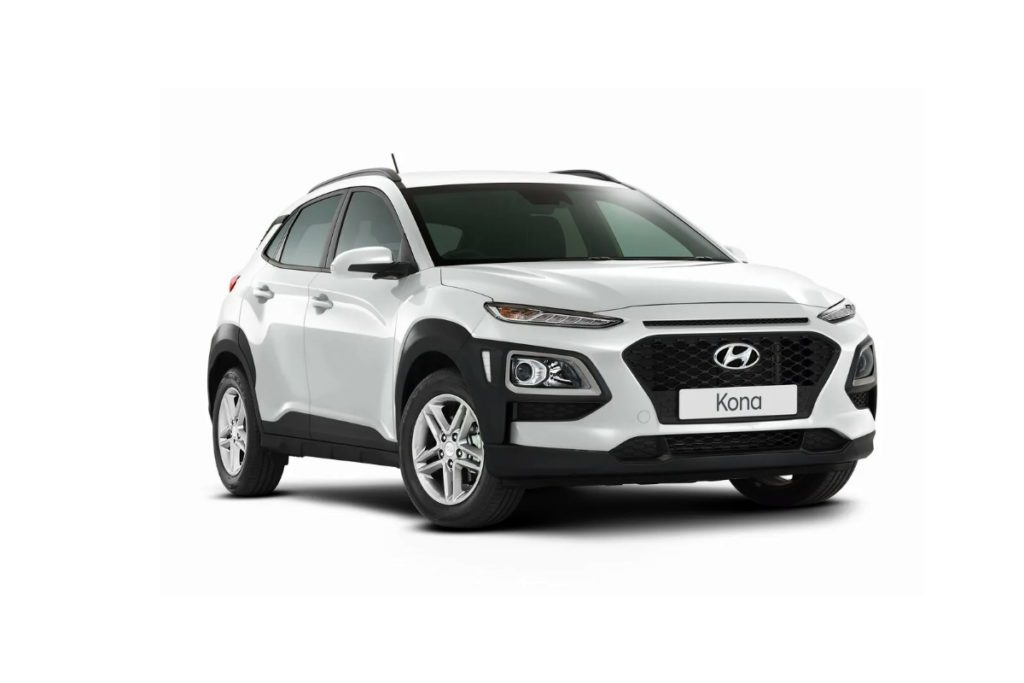

Hyundai Kona 1-го поколения выпускался в 2017–2023 годах. Высокий спрос наблюдается на версию с электродвигателем — Hyundai Kona Electric. В этой статье мы разберем предохранители и реле Hyundai Kona, включая схемы блоков предохранителей, их расположение в автомобиле, фото-иллюстрации и варианты исполнения. Отдельно выделим предохранитель прикуривателя Hyundai Kona для удобства владельцев.
Функции предохранителей и реле Hyundai Kona могут варьироваться в зависимости от года производства и уровня электрической комплектации вашего авто.
Блок в салоне
Блок предохранителей в интерьере Hyundai Kona размещен в нижней секции торпедо со стороны водителя, под защитной панелью.

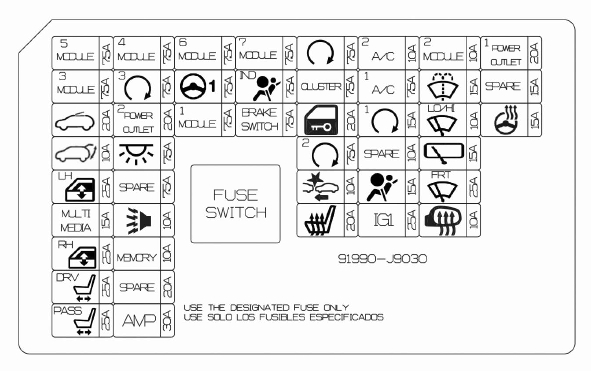

На внутренней стороне крышки блока предохранителей Hyundai Kona указана актуальная схема для вашей модели.

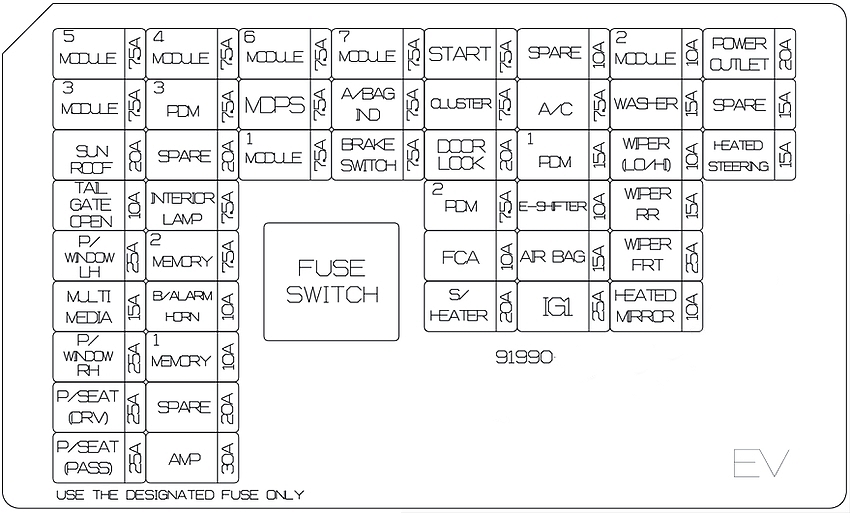

Схема блока предохранителей в салоне Hyundai Kona
Расшифровка предохранителей
| MODULE 5 | 7,5 А: Электрохромное зеркало заднего вида, мультимедийная система, аудио/навигационный блок, кнопка аварийной сигнализации, левая фара, вентиляция передних сидений, подогрев сидений |
| MODULE 3 | 7,5 А: Педаль тормоза (стоп-сигналы), блок управления кузовом (BCM) |
| SUNROOF | 20 А: Система люка на крыше Hyundai Kona |
| TAIL GATE OPEN | 10 А: Электропривод задней двери (реле) |
| P/WINDOW LH | 25 А: Электростеклоподъемники левой стороны, защита для водительского окна |
| MULTI MEDIA | 15 А: Основная аудиосистема, мультимедиа и навигация в Hyundai Kona |
| P/WINDOW RH | 25 А: Электростеклоподъемники правой стороны, защита пассажирского окна |
| P/SEAT(DRV) | 25 А: Регулировка сиденья водителя, поясничная поддержка |
| P/SEAT(PASS) | 25 А: Регулировка пассажирского сиденья |
| MODULE 4 | 7,5 А: Система предупреждения о слепых зонах (левый/правый), BCM, аварийная кнопка, VESS (акустика), фронтальная камера |
| PDM 3 | 7,5 А: Смарт-ключ (модуль управления) |
| SPARE | 20 А: Резервный предохранитель Hyundai Kona |
| INTERIOR LAMP | 7,5 А: Освещение перчаточного ящика, зеркала в салоне, потолочные лампы, консоль, беспроводная зарядка, багажник |
| MEMORY 2 | 7,5 А: VESS (акустика), клапан хладагента (электронный) |
| B/ALARM HORN | 10 А: Система сигнализации, звуковой сигнал |
| MEMORY 1 | 10 А: Климат-контроль, проектор на лобовом стекле, приборная панель, BCM, датчик дождя |
| SPARE | Резервный |
| AMP | 30 А: Аудиоусилитель |
| MODULE 6 | 7,5 А: Смарт-ключ (управление), BCM |
| MDPS | 7,5 А: Электроусилитель руля (MDPS) |
| MODULE 1 | 7,5 А: Активная заслонка, аварийный стоп, OBD-разъем, ICM (реле зеркал) |
| MODULE 7 | 7,5 А: Вентиляция и обогрев передних сидений |
| A/BAG IND | 7,5 А: Приборная панель, климат-контроль |
| BRAKE SWITCH | 7,5 А: Стоп-сигналы, смарт-ключ |
| START | 7,5 А: Смарт-ключ, EPCU |
| CLUSTER | 7,5 А: Проектор, приборы |
| DOOR LOCK | 20 А: Реле центрального замка, разблокировка, ICM (двойная разблокировка) |
| PDM 2 | 7,5 А: Кнопка старт/стоп |
| FCA | 10 А: Система предотвращения фронтального столкновения |
| S/HEATER | 20 А: Обогрев и вентиляция передних сидений |
| SPARE | 20 А: Резервный |
| A/C | 7,5 А: Климат-контроль, ионизатор воздуха |
| PDM 1 | 15 А: Смарт-ключ (управление) |
| E-SHIFTER | 10 А: Электронный селектор передач, консольный переключатель |
| AIR BAG | 15 А: SRS-модуль, датчик пассажира |
| IG1 | 25 А: PCB (IEB 3, EPCU 2) |
| MODULE 2 | 10 А: Беспроводная зарядка, смарт-ключ, BCM, аудиосистема, розетка №1, усилитель, зеркала с подогревом |
| WASHER | 15 А: Омыватель (мультирулевое управление) |
| WIPER (LO/HI) | 10 А: BCM (очистители) |
| WIPER RR | 15 А: Задний очиститель (реле и мотор) |
| WIPER FRT | 25 А: Передний очиститель (мотор и реле низкой скорости) |
| HEATED MIRROR | 10 А: Подогрев боковых зеркал, климат-контроль |
| POWER OUTLET | 20 А: Розетка №2 и прикуриватель Hyundai Kona |
| SPARE | 15 А: Резервный |
| HEATED STEERING | 15 А: BCM (подогрев руля) |
Предохранитель прикуривателя и розетки №2 в Hyundai Kona маркирован как POWER OUTLET.
Блок под капотом
В моторном отсеке Hyundai Kona основной блок предохранителей и реле расположен слева от двигателя.
Вариант 1
Для моделей Hyundai Kona с моторами 1,6 л и 2,0 л

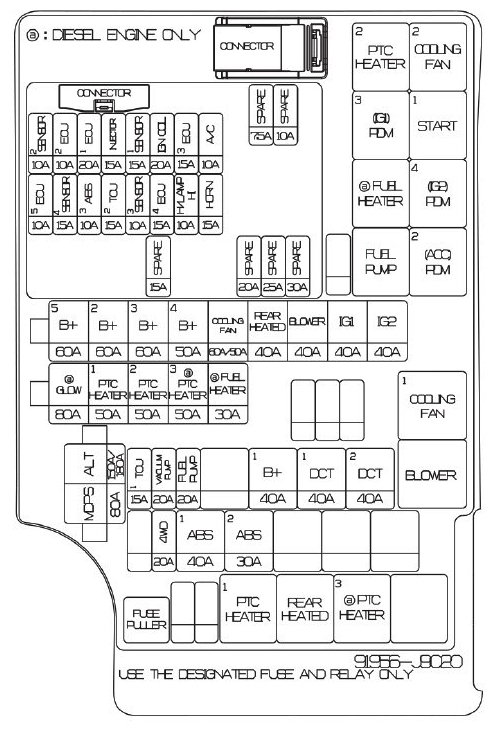

Схема блока предохранителей под капотом
Расшифровка
| ALT | 150 А: E/R блок (ABS 1, ABS 2, 4WD), генератор Hyundai Kona |
| MDPS | 80 А: Электроусилитель руля |
| B+5 | 60 А: PCB (HORN, H/LAMP HI, A/C, ECU 4, ECU 3, реле двигателя) |
| B+2 | 60 А: IGPM (S/HEATER, IPS0, IPS1, IPS2) |
| B+3 | 60 А: IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| B+4 | 50 А: IGPM (P/WINDOW LH/RH, TAIL GATE OPEN, SUNROOF, B/ALARM HORN, POWER OUTLET 2, AMP, P/SEAT) |
| COOLING FAN | 50/60 А: E/R (реле вентилятора охлаждения №1/2) |
| REAR HEATED | 40 А: E/R (реле заднего обогрева) |
| BLOWER | 40 А: E/R (реле вентилятора печки) |
| IG1 | 40 А: Без смарт-ключа — замок зажигания |
| Со смарт-ключом — E/R (PDM №3 IG1, PDM №2 ACC) | |
| IG2 | 40 А: Без смарт-ключа — замок, E/R (Start #1) |
| Со смарт-ключом — E/R (PDM #4 IG2, Start #1) | |
| PTC HEATER 1 | 50 А: E/R (реле PTC нагревателя 1) |
| PTC HEATER 2 | 50 А: E/R (реле PTC нагревателя 2) |
| TCU 1 | 15 А: TCU (управление АКПП 1) |
| VACUUM PUMP | 20 А: Вакуумный насос Hyundai Kona |
| FUEL PUMP | 20 А: E/R (реле бензонасоса) |
| B+1 | 40 А: IGPM (BRAKE SWITCH, PDM 1/2, DOOR LOCK, MODULE 1), защита от утечки |
| DCT1 | 40 А: Роботизированная коробка передач |
| DCT2 | 40 А: Роботизированная коробка передач |
| 4WD | 20 А: ЭБУ полного привода |
| ABS 1 | 40 А: ESC-модуль, диагностический разъем |
| ABS 2 | ESC-модуль |
| SENSOR 2 | 10 А: PCB (A/C реле), E/R (вентилятор №1), клапаны вентиляции, RCV, масла #1-2, EVAP |
| ECU 2 | 10 А: ЭБУ двигателя |
| ECU 1 | 20 А: ЭБУ двигателя |
| INJECTOR | 15 А: Топливные форсунки |
| SENSOR 1 | 15 А: Лямбда-зонды (верхний/нижний) |
| IGN COIL | 20 А: Катушки зажигания №1–4 |
| ECU 3 | 15 А: ЭБУ двигателя |
| A/C | 10 А: PCB (реле кондиционера) |
| ECU 5 | 10 А: ЭБУ двигателя |
| SENSOR 4 | 15 А: Вакуумный насос |
| ABS 3 | 10 А: ESC, диагностика |
| TCU 2 | 15 А: TCU, селектор АКПП |
| SENSOR 3 | 10 А: E/R (реле бензонасоса) |
| ECU 4 | 15 А: ЭБУ двигателя |
| H/LAMP HI | 10 А: PCB (реле дальнего света) |
| HORN | 15 А: PCB (реле клаксона) |
Вариант 2
Для электромобилей Hyundai Kona Electric.
Проверяйте схему на крышке вашего блока предохранителей.

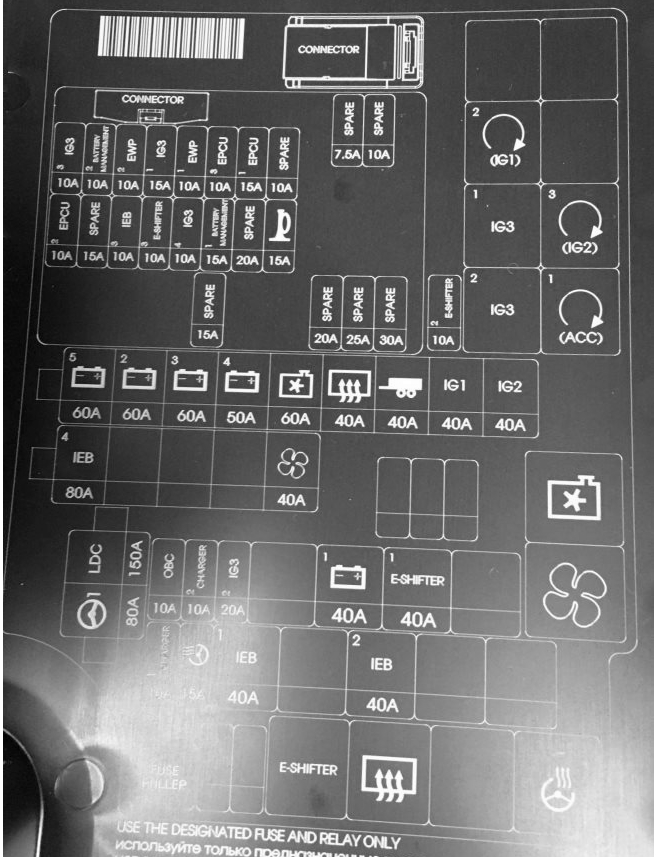

Пример схемы блока для Kona Electric
Расшифровка предохранителей
| B+1 | 40 А: IGPM (BRAKE SWITCH, MODULE 1, PDM 1/2, DOOR LOCK), защита от утечки в Hyundai Kona Electric |
| B+2 | 60 А: IGPM (S/HEATER, IPS0, IPS1, IPS2) |
| B+3 | 60 А: IGPM (IPS3, IPS5, IPS6, IPS7, IPS8) |
| B+4 | 50 А: IGPM (P/WINDOW LH/RH, TAIL GATE OPEN, SUNROOF, AMP, P/SEAT DRV/PASS) |
| B+5 | 60 А: PCB (BATTERY MANAGEMENT, HORN, EPCU 1, H/LAMP, IG3 MAIN Relay) |
| BATTERY MANAGEMENT | 15 А: BMS (управление батареей) |
| BLOWER | 40 А: E/R (реле вентилятора обдува) |
| CHARGER 1 | 10 А: Зарядный порт (дверной модуль) |
| CHARGER 2 | 10 А: ICM (реле зарядки), CCM (центральный контроллер) |
| COOLING FAN | 60 А: E/R (реле охлаждающего вентилятора) |
| ELECTRICAL WATER PUMP | 15 А: Электрический насос охлаждения |
| EPCU 1 | 10/15 А: EPCU (управление питанием) |
| EPCU 2 | |
| E-SHIFTER 1 | 40 А: E/R (E-Shifter, реле селектора) |
| E-SHIFTER 3 | 10 А: SCU (селекторный контроллер) |
| H/LAMP HI | 10 А: Реле дальнего света фар |
| HORN | 15 А: Реле звукового сигнала |
| IEB 1 | 40 А: iEB (тормозной модуль), диагностика |
| IEB 2 | 40 А: iEB (тормозной модуль) |
| IEB 3 | 10 А: iEB, диагностический разъем |
| IEB 4 | 40 А: iEB (тормозной модуль) |
| IG1 | 40 А: E/R (PDM IG1 2, PDM ACC 1) |
| IG2 | 40 А: E/R (PDM IG2 3) |
| IG3 1 | 15 А: E/R (IG3 реле 1/2) |
| IG3 2 | 10 А: BMU, OBC, EPCU |
| IG3 3 | 10 А: E/R (вентилятор охлаждения), компрессор A/C, клапаны охлаждения |
| IG3 4 | 10 А: Активная заслонка, CCM, зарядный порт, PTC, аварийный стоп, A/C, аудио, приборы, IPGM |
| IG3.5 | 20 А: E/R (IG3 реле 1/2) |
| MAIN | 150 А: E/R (IEB 1/2, CHARGER 1), EPCU (LDC) |
| MDPS | 80 А: Электроусилитель руля |
| OBC | 10 А: Защита встроенного зарядника |
| REAR HEATED | E/R (реле заднего стекла) |
На положительном клемме АКБ Hyundai Kona Electric установлен основной мощный предохранитель.
Если возникли вопросы по предохранителям и реле Hyundai Kona, оставляйте отзывы в комментариях.
