Geely Monjaro — это среднеразмерный кроссовер премиум-класса, производимый с 2022 года по настоящее время, включая модели 2023, 2024, 2025 и 2026 годов. Автомобиль также известен как Geely Xingyue L. Он построен на современной платформе CMA, разработанной совместно с Volvo. В этой статье мы подробно разберем предохранители и реле Geely Monjaro, включая схемы блоков предохранителей Джили Монжаро, их расположение и описание. Особое внимание уделим предохранителю прикуривателя Geely Monjaro, чтобы помочь владельцам с ремонтом и диагностикой электрики.
Расположение и функции предохранителей с реле в Geely Xingyue L могут варьироваться в зависимости от года выпуска, комплектации и уровня электрического оборудования вашего автомобиля. Всегда проверяйте по официальной документации.
Расположение блока предохранителей в салоне Geely Monjaro

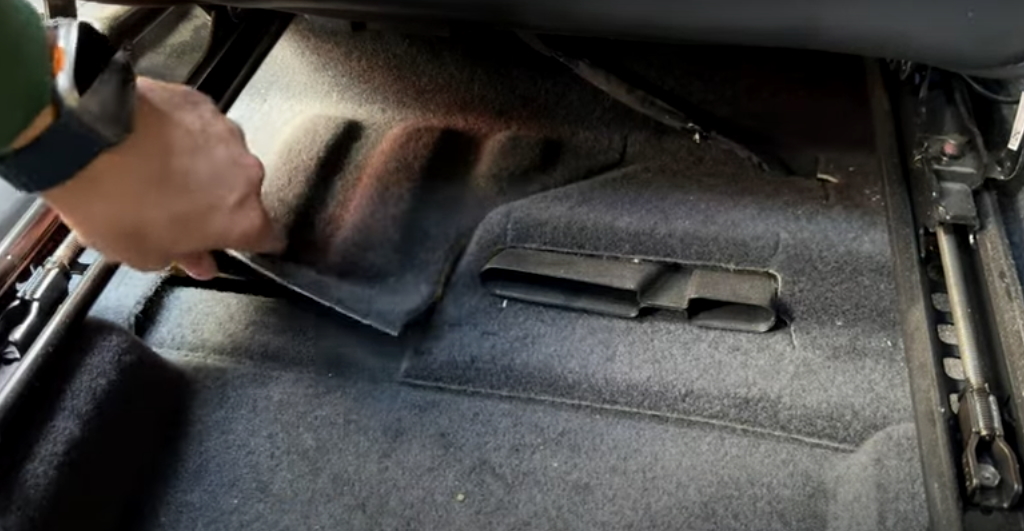

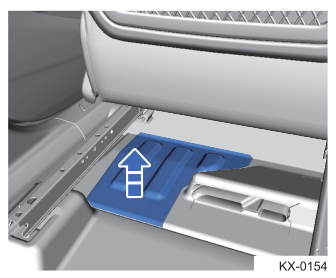

Блок предохранителей и реле в пассажирском отсеке Geely Monjaro скрыт в специальном отсеке под водительским сиденьем. Чтобы добраться до него, отодвиньте сиденье вперед и поднимите. Затем, с задней стороны, снимите обшивку и защитный колпак, открывая доступ к блоку предохранителей Джили Монжаро в салоне.

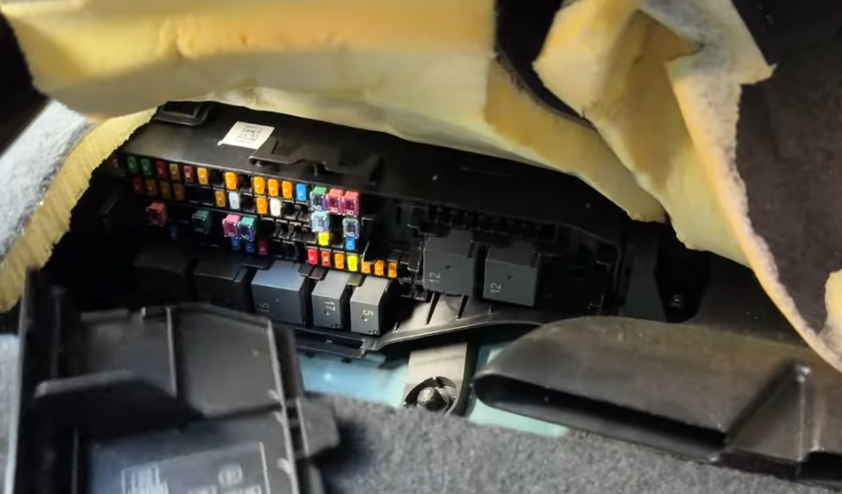

Внешний вид блока предохранителей в салоне выглядит следующим образом.

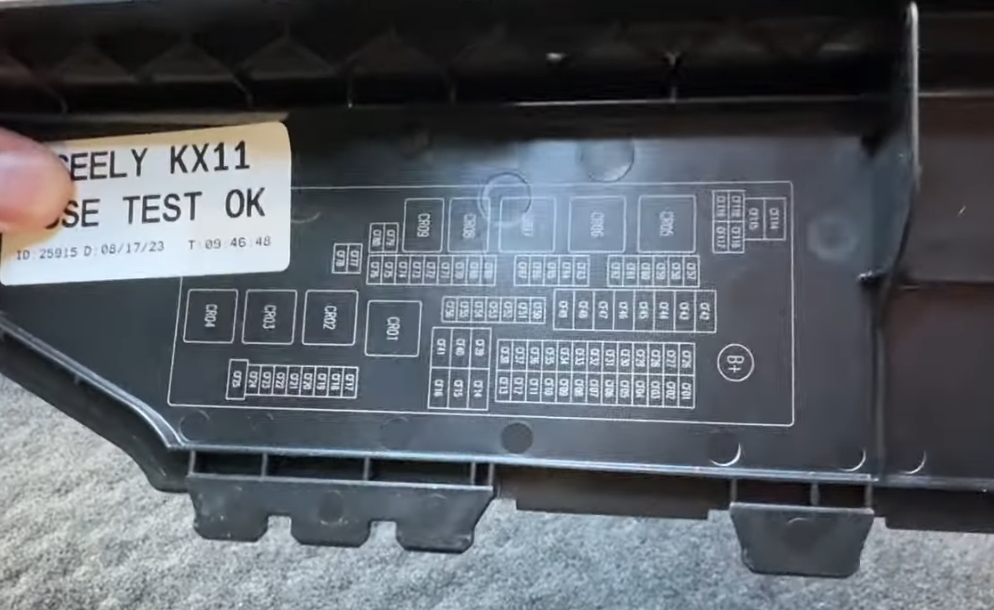

Проверяйте схемы предохранителей Geely Monjaro на обратной стороне крышки блока или в руководстве по эксплуатации для точной идентификации.

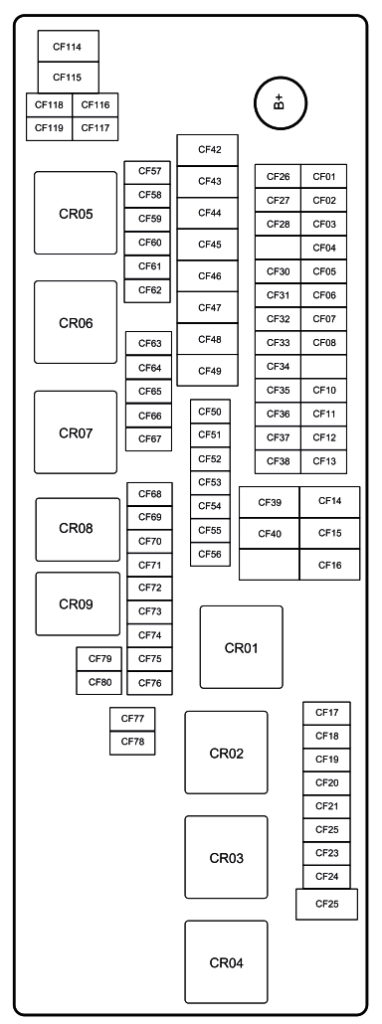

Схема блока предохранителей в салоне Geely Monjaro
Расшифровка предохранителей и реле в салоне
| CF01 | 30A Предохранитель модуля водительской двери |
| CF02 | 30A Предохранитель модуля передней пассажирской двери |
| CF03 | 10A Предохранитель блока управления температурой |
| CF04 | 5A Предохранитель заднего габаритного фонаря |
| CF05 | 7,5A Предохранитель блока переключателей центральной консоли, дисплея центральной консоли и дисплея со стороны пассажира |
| CF06 | 5A Предохранитель модуля системы информирования водителя, дисплея системы информирования водителя (DIS) |
| CF08 | 5A Предохранитель модуля рулевого колеса и модуля связи BLE NFC |
| CF10 | 5A Предохранитель модуля селектора переключения передач, модуля переключателя режимов движения и блока переключателей центральной консоли |
| CF11 | 5A Предохранитель модуля антенны системы телематики и связи, датчика дождя и освещенности и радиочастотной антенны |
| CF12 | 5A Предохранитель модуля шлюза автомобиля |
| CF13 | 15A Предохранитель головного блока информационно-развлекательной системы |
| CF14 | 40A Предохранитель модуля вентилятора |
| CF15 | 30A Предохранитель разъема пассажирского сиденья |
| CF16 | 30A Предохранитель разъема водительского сиденья |
| CF17 | 15A Предохранитель модуля рулевого колеса |
| CF26 | 10A Предохранитель диагностического разъема OBD II |
| CF27 | 5A Предохранитель модуля РОС |
| CF27 | 10A Предохранитель модуля PDC |
| CF28 | 5A Предохранитель катушки реле |
| CF32 | 5A Предохранитель левого и правого блоков управления системы обнаружения препятствий |
| CF33 | 25A Предохранитель модуля левой задней двери |
| CF35 | 5A Предохранитель главного контроллера системы активной безопасности |
| CF36 | 25A Предохранитель модуля правой задней двери |
| CF39 | 20A Предохранитель блока управления аудиосистемой |
| CF43 | 30A Предохранитель модуля двери багажного отделения с электроприводом |
| CF44 | 30A Предохранитель модуля заднего сиденья |
| CF46 | 40A Предохранитель центрального блока управления |
| CF48 | 30A Предохранитель цепи + катушки фильтра |
| CF49 | 40A Предохранитель центрального блока управления |
| CF52 | 5A Предохранитель модуля SRS |
| CF54 | 20A Предохранитель модуля топливного насоса |
| CF56 | 15A Предохранитель электродвигателя заднего стеклоочистителя |
| CF59 | 15A Предохранитель электронного блока управления дифференциалом |
| CF63 | 15A Предохранитель розетки 12 В в центральной консоли |
| CF64 | 15A Предохранитель розетки 12 В в багажном отделении |
| CF65 | 10A Предохранитель USB заднего ряда сидений |
| CF68 | 10A Предохранитель USB / беспроводной зарядки |
| CF69 | 7,5A Предохранитель комбинации приборов |
| CF70 | 5A Предохранитель блока переключателей задней консоли |
| CF71 | 20A Предохранитель модуля верхнего люка |
| CF72 | 5A Предохранитель модуля HUD |
| CF73 | 5A Предохранитель фронтальной камеры |
Предохранители прикуривателя Geely Monjaro — это CF63 и CF64. Тип — микро 2, обеспечивают питание розеток 12В в консоли и багажнике.
Блок предохранителей под капотом Geely Monjaro
В моторном отсеке блок с предохранителями и реле Geely Xingyue L расположен слева от аккумулятора. Для доступа просто снимите пластиковую крышку, защищающую блок от пыли и влаги.

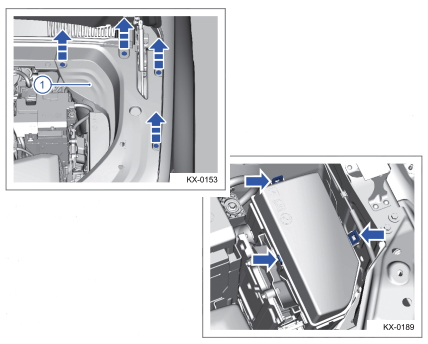

Местоположение блока под капотом

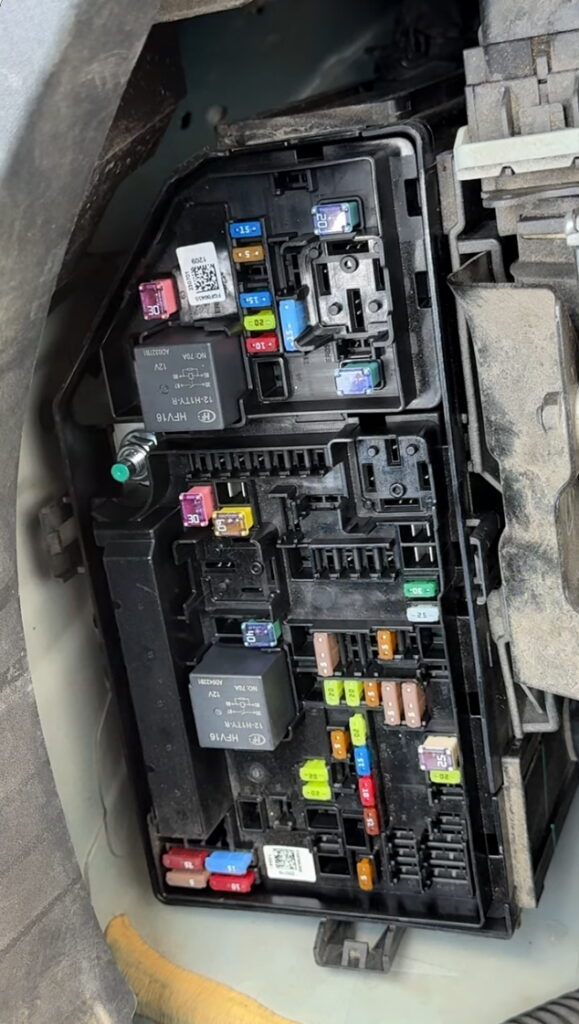

Пример фото блока

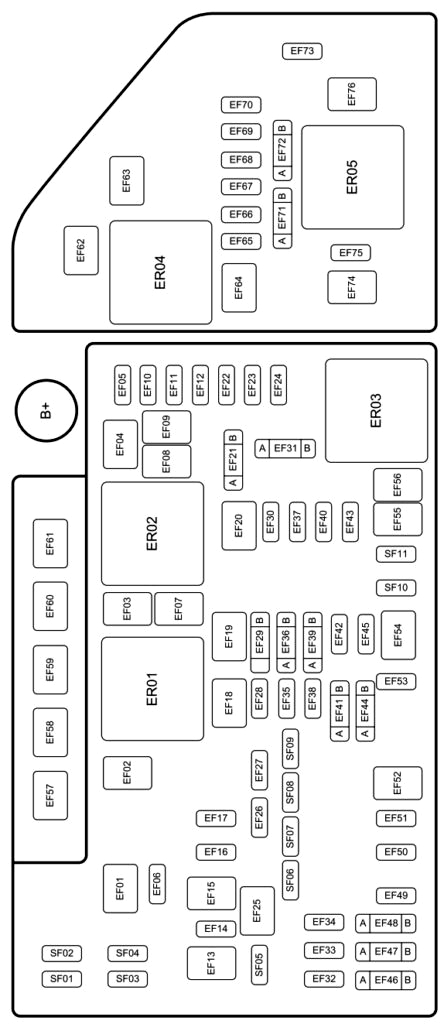

Схема блока предохранителей под капотом Джили Монжаро
Описание предохранителей под капотом
| EF04 | 30A Предохранитель электродвигателя переднего стеклоочистителя |
| EF07 | 40A Главный предохранитель двигателя (управление динамикой автомобиля) |
| EF08 | 60A Главный предохранитель двигателя (управление динамикой автомобиля) |
| EF16 | 20A Предохранитель правой блок-фары |
| EF17 | 20A Предохранитель левой блок-фары |
| EF27 | 5A Предохранитель переднего радара |
| EF28 | 20A Предохранитель левой блок-фары |
| EF29 | 5A Предохранитель выключателя стоп-сигналов |
| EF35 | 20A Предохранитель правой блок-фары |
| EF41A | 5A Предохранитель шасси |
| EF41B | 5A Предохранитель питания вывода управления системой контроля расстояния при парковке |
| EF42 | 5A Предохранитель модуля системы пассивной безопасности (SRS) |
| EF44A | 5A Предохранитель датчика управления корректором фар |
| EF44B | 5A Предохранитель датчика положения педали акселератора |
| EF51 | 20A Предохранитель питания звукового сигнала |
| EF52 | 25A Предохранитель электродвигателя стеклоомывателя |
| EF55 | 40A Предохранитель обогрева ветрового стекла |
| EF56 | 40A Предохранитель обогрева ветрового стекла |
| EF60 | 60A Предохранитель насоса охлаждающей жидкости двигателя |
| EF61 | 60A Предохранитель вентилятора системы охлаждения двигателя |
| EF61 | 80A Предохранитель вентилятора системы охлаждения двигателя |
| EF63 | 30A Предохранитель электродвигателя стартера |
| EF65 | 10A Предохранитель датчиков ЕСМ |
| EF66 | 20A Предохранитель питания блока ЕСМ |
| EF67 | 15A Предохранитель электромагнитного клапана двигателя |
| EF69 | 5A Предохранитель блока управления двигателем |
| EF70 | 15A Предохранитель блока управления коробкой передач |
| EF71A | 15A Предохранитель катушки зажигания |
| EF71B | 15A Предохранитель датчика кислорода |
| EF74 | 30A Предохранитель блока управления исполнительным устройством коробки передач |
| EF76 | 30A Предохранитель блока управления исполнительным устройством коробки передач |
Имеете дополнения по предохранителям Geely Monjaro? Делитесь в комментариях ниже.
