Шевроле Малибу 9 поколения производился с 2016 по 2025 год, включая годы 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024, в основном с бензиновыми моторами объемом 1,5 л и 2,0 л. За период выпуска автомобиль прошел рестайлинг и обновления. В этой публикации мы разберем предохранители и реле Chevrolet Malibu, включая схемы блоков предохранителей, изображения их конструкций и точные места установки. Особое внимание уделим предохранителю для прикуривателя в Шевроле Малибу.
Функции предохранителей и реле в Chevrolet Malibu могут варьироваться в зависимости от года производства, комплектации и электрической системы. Рекомендуем проверять данные по схемам на крышке вашего блока предохранителей Шевроле Малибу.
Пример видео: как добраться до блока предохранителей
Расположение блока предохранителей в салоне

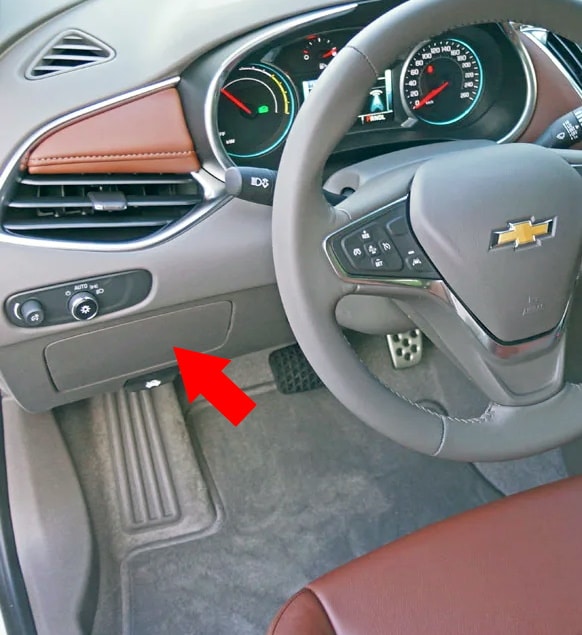

В интерьере авто основной блок предохранителей и реле размещен в нижней секции торпедо, под защитной панелью.

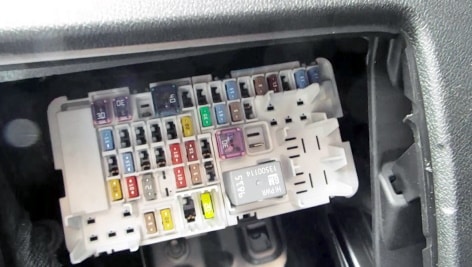

Пример фото
Схема предохранителей в салоне Chevrolet Malibu
Расшифровка предохранителей
| F1 | 30A Левые электрические стеклоподъемники |
| F2 | 30A Правые электрические стеклоподъемники |
| F3 | — |
| F4 | 40A Вентилятор отопления, вентиляции и кондиционирования воздуха |
| F5 | 15A Блок управления кузовом 2 |
| F6 | Левое заднее сиденье с подогревом |
| F7 | Правое заднее сиденье с подогревом |
| F8 | 15A Блок управления кузовом 3 |
| F9 | 5A Блок управления двигателем/ задняя аккумуляторная батарея |
| F10 | 15A Блок управления кузовным оборудованием 2 (с опцией «Стоп/Старт») |
| F11 | — |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | 20A Модуль управления коробкой передач (с опцией Stop/Start) |
| F16 | Усилитель 30А |
| F17 | Сиденье с электроприводом для поясницы |
| F18 | OnStar |
| F19 | — |
| F20 | 15A Блок управления кузовом 1 |
| F21 | 15A Блок управления кузовом 4 |
| F22 | — |
| F23 | 10A Электрический замок рулевой колонки — только для Китая и России |
| F24 | 10А Подушка безопасности |
| F25 | 7,5A Разъем канала передачи данных |
| F26 | — |
| F27 | Инвертор переменного тока постоянного тока 30 А |
| F28 | — |
| F29 | 20А Блок управления кузовом 8 |
| F30 | 10A Потолочная консоль |
| F31 | Управление на руле |
| F32 | — |
| F33 | 10A Отопление, вентиляция и кондиционирование воздуха |
| F34 | Ворота |
| F35 | — |
| F36 | Беспроводное зарядное устройство 5А |
| F37 | 20A Передние розетки питания для аксессуаров/ прикуриватель |
| F38 | 5А Стар |
| F39 | 7,5А Дисплей |
| F40 | 10A Обнаружение препятствий |
| F41 | 15A Блок управления кузовным оборудованием 1 (с опцией «Стоп/Старт») |
| F42 | 15А Радио |
| CB1 | — |
| CB2 | 15A Розетка питания консоли |
| Реле | |
| K1 | — |
| K2 | Сохраненное вспомогательное силовое реле |
| K3 | — |
| K4 | — |
| K5 | — |
Предохранитель №37 отвечает за работу прикуривателя в Chevrolet Malibu.
Блок предохранителей под капотом

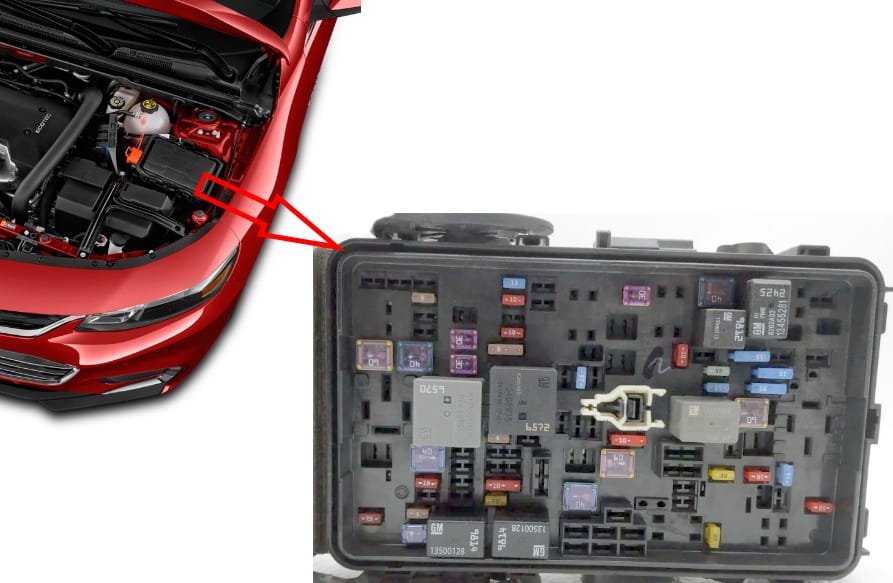

В моторном отсеке главный блок с предохранителями и реле установлен слева от двигателя.
Расположение блока под капотом Шевроле Малибу
Схема блока предохранителей под капотом
Назначение предохранителей и реле
| 1 | — |
| 2 | — |
| 3 | 60A Насос антиблокировочной тормозной системы |
| 5 | Инвертор переменного тока постоянного тока 60 А |
| 6 | 7,5 Задняя крышка / Багажник |
| 7 | 7,5A Противоугонная сирена/ звуковой сигнал |
| 8 | 5A Окно/ Зеркало/ Сиденья |
| 9 | 5A Электрический усилитель тормозов |
| 10 | 15A LT люм сиденья / 10A AOS/ Подушка безопасности – HEV |
| 11 | Аккумулятор постоянного тока 40 А постоянного тока 1 |
| 12 | 40А Обогрев заднего стекла |
| 13 | 10А Обогрев зеркала |
| 14 | — |
| 15 | 5A Пассивный вход/ пассивный запуск |
| 16 | 20А Передний стеклоочиститель |
| 17 | 30A Пассажирское сиденье с электроприводом |
| 18 | 30А Клапан антиблокировочной системы тормозов |
| 19 | 30A Сиденье водителя с электроприводом |
| 21 | 30А Люк |
| 22 | 5А Стояночный фонарь |
| 23 | 10A Активная регулировка фар |
| 24 | — |
| 26 | 15A Модуль управления коробкой передач/ зажигание |
| 27 | 10A Корпус панели приборов/ зажигание |
| 28 | 10А Топливный насос |
| 29 | 10A Регулируемое напряжение/ вентиляция |
| 30 | 5A Индикатор неисправности /SS |
| 32 | 5A Connister вентиляционный раствор |
| 33 | 15A Обогрев переднего сиденья |
| 34 | 10A Вентилятор BSM/ESS 15A Обогрев заднего сиденья |
| 35 | 10A Блок управления кузовным оборудованием 6/ Блок управления кузовным оборудованием 7 |
| 36 | 20А Топливный модуль |
| 38 | — |
| 39 | — |
| 40 | 10А Замок рулевой колонки |
| 41 | — |
| 43 | 15А Обогрев рулевого колеса |
| 44 | 10A Активная регулировка фар |
| 45 | — |
| 46 | 15A Модуль управления двигателем/ зажигание |
| 47 | — |
| 48 | 60A Электрический усилитель тормозов — HEV |
| 49 | Аккумулятор постоянного тока 40 А постоянного тока 2 |
| 50 | — |
| 51 | — |
| 52 | — |
| 53 | — |
| 54 | — |
| 55 | — |
| 56 | 30А Стартер |
| 57 | 40A Вспомогательный насос коробки передач |
| 58 | — |
| 59 | 10A Фары дальнего света |
| 60 | 60А Охлаждающий вентилятор |
| 61 | — |
| 62 | — |
| 63 | — |
| 65 | 10A Кондиционер – ГЭМ |
| 67 | — |
| 68 | — |
| 69 | 20A Правая ксеноновая фара ближнего света |
| 70 | 20A Левая ксеноновая фара ближнего света |
| 72 | 40А Шестерня стартера |
| 74 | — |
| 75 | 25А Модуль управления двигателем |
| 76 | 15A Силовой агрегат при выключенном двигателе |
| 78 | 20А Сигнал |
| 79 | 20А Насос омывателя |
| 81 | 15A Модуль управления коробкой передач /модуль управления двигателем |
| 82 | — |
| 83 | 15А Катушка зажигания |
| 84 | 15A Силовой агрегат на двигателе |
| 85 | 60A Модуль управления двигателем, переключатель 2 |
| 86 | 60A Модуль управления двигателем, переключатель 1 |
| 87 | Насос САИР 50А |
| 88 | 10А Аэро затвор |
| 89 | 25А Омыватель фар |
| 91 | — |
| 92 | 10A Модуль инвертора тяговой мощности/насос мотор-генератора |
| 93 | 10A Активная регулировка фар |
| 95 | 15А соленоид SAIR |
| 96 | 25А Подогреватель топлива |
| 97 | — |
| 99 | 10А Насос охлаждающей жидкости |
| Реле | |
| 4 | Инвертор переменного тока постоянного тока |
| 20 | Задний обогреватель |
| 25 | Управление передним стеклоочистителем |
| 31 | Запустить/ завести |
| 37 | Скорость переднего стеклоочистителя |
| 42 | Вспомогательный насос коробки передач |
| 64 | Пусковой двигатель |
| 68 | Силовой агрегат |
| 71 | Ксеноновые фары ближнего света |
| 73 | Кондиционирование воздуха |
| 80 | Шестерня стартера/ стартер двигатель |
| 90 | Соленоид реакции SAI |
| 94 | Омыватель фар |
| 98 | Реакционный насос SAI |
Возле этого блока предохранителей может быть дополнительный модуль высокомощных предохранителей в форме предохранительных вставок. Он выглядит примерно так.
Если у вас есть идеи, как улучшить руководство по предохранителям Chevrolet Malibu — делитесь в комментариях.
