Расположение и схема предохранителей BMW X3 F25 (2010–2017)

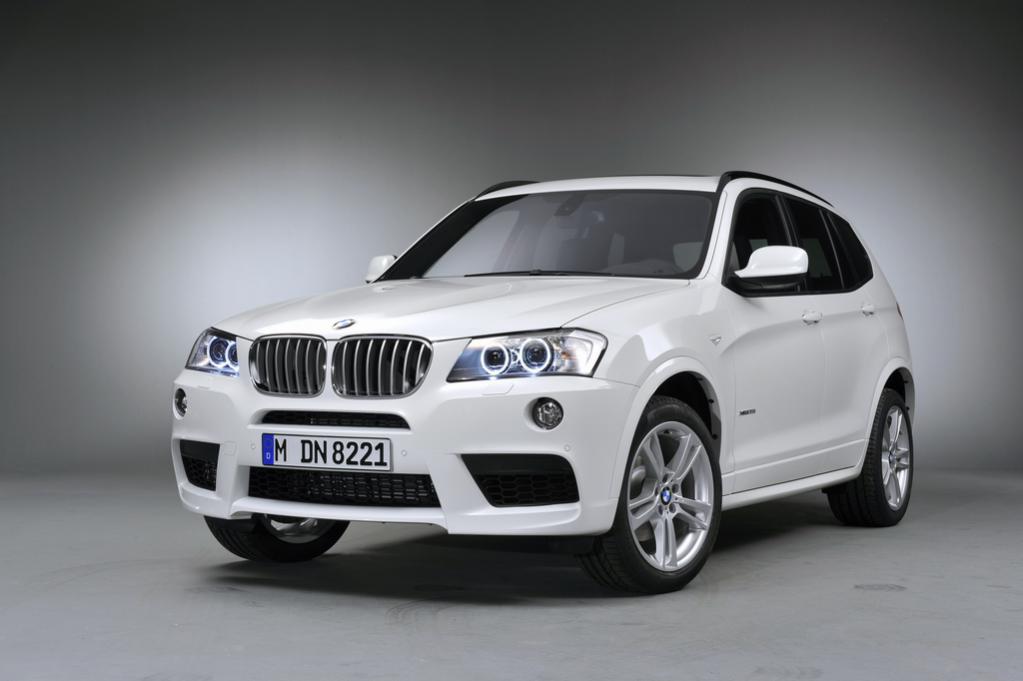

Премиальный внедорожник второго поколения BMW X3 F25 производился в период с 2010 по 2017 год, включая модели 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годов. Он основан на платформе предыдущей версии, но увеличился в габаритах для большего комфорта. В этой публикации вы найдете детальные схемы блоков предохранителей и реле для BMW X3 F25, их точные места установки, иллюстрации с фотографиями, а также полное руководство по эксплуатации на русском языке. Особое внимание уделим предохранителю прикуривателя BMW X3 F25.

Никогда не пытайтесь ремонтировать сгоревшие предохранители и не используйте вместо них изделия другого цвета или с иным номиналом ампер, так как это может привести к перегрузке проводки и возгоранию в автомобиле BMW X3 F25. При любых сомнениях рекомендуется обратиться в официальный сервисный центр BMW.

Основной блок предохранителей в салоне BMW X3 F25

Этот блок размещен за перчаточным ящиком (бардачком). Чтобы получить доступ, просто опустите защитную крышку.

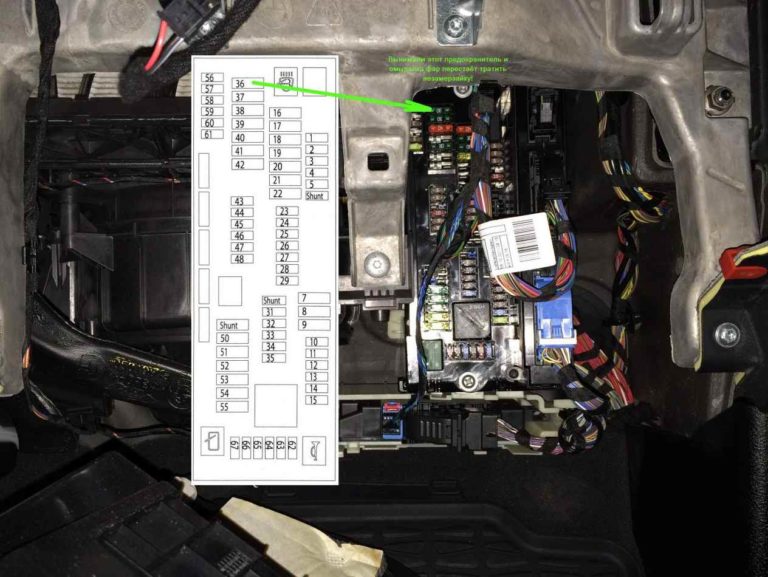

При полном снятии задней панели, отвинтив крепежные элементы, вы увидите следующую картину.

Общая схема предохранителей в салоне

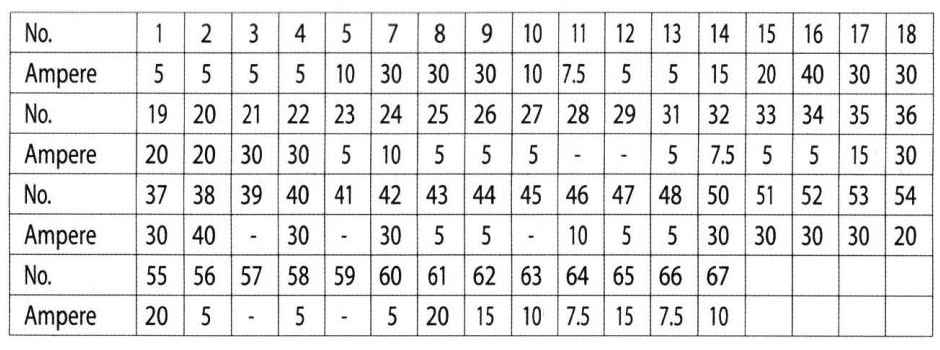

Таблица номиналов предохранителей в амперах

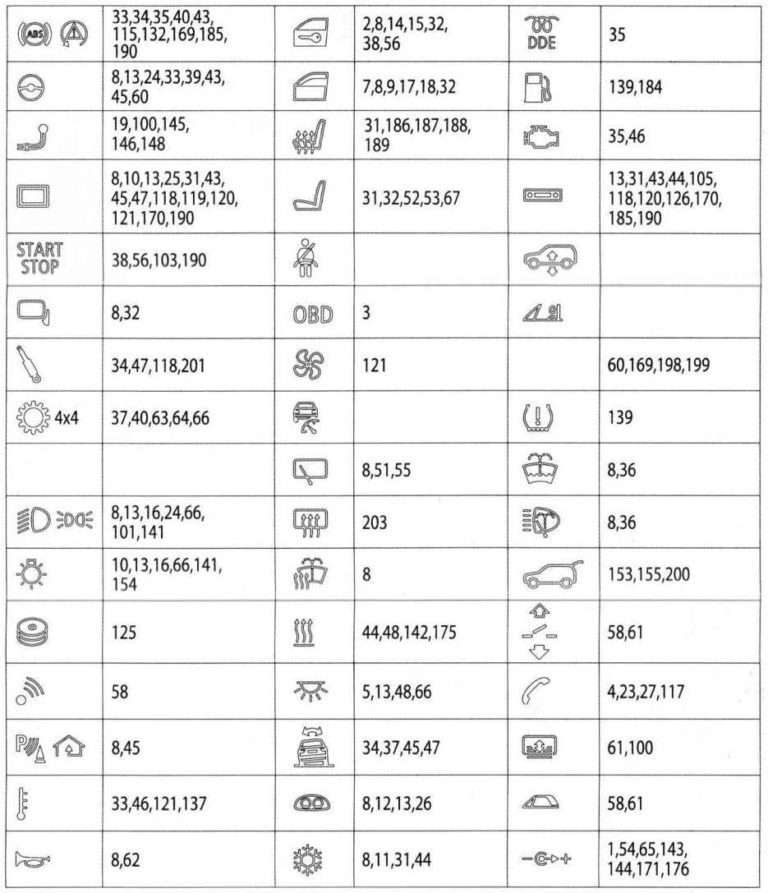

Детальная таблица с описанием предохранителей BMW X3 F25

За работу прикуривателя в BMW X3 F25 отвечают предохранители под номерами 1, 54, 65, 143, 144, 171 и 176. Некоторые из них расположены в багажном отсеке.

В этом блоке также размещены реле сигнала, реле заднего стеклоочистителя, реле контакта 30В и другие компоненты электрической системы.

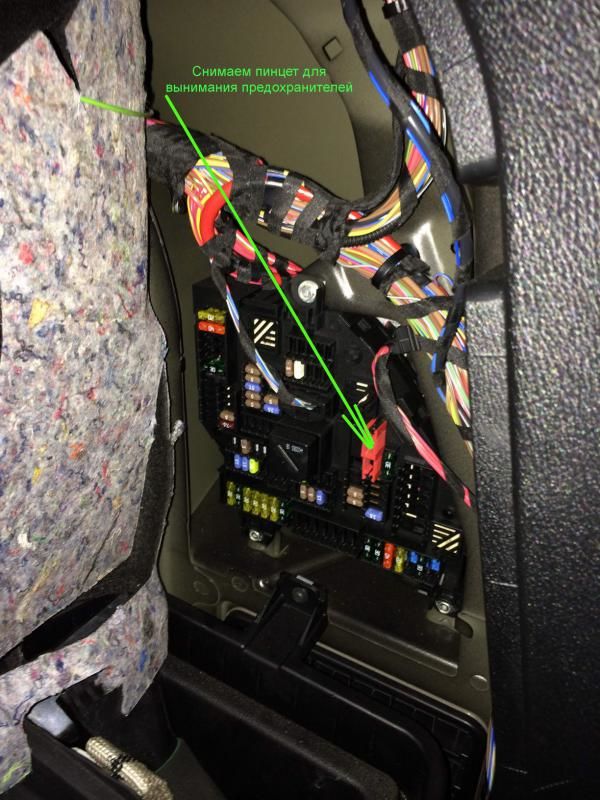

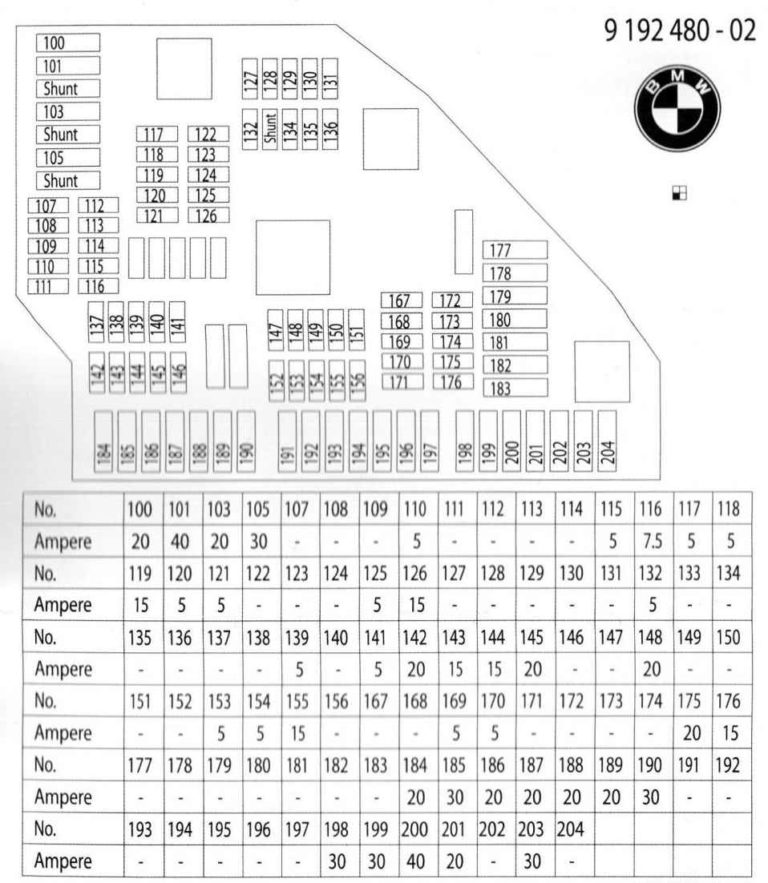

Блок предохранителей в багажнике BMW X3 F25

Откройте крышку правой боковой обшивки и удалите звукоизоляционный материал. Информация о размещении предохранителей указана на специальной схеме, которая обычно хранится в этом месте.
