Предохранители и реле Volvo S60 третьего поколения производились в 2017–2024 годах, включая обновления и рестайлинг. В этой статье мы подробно разберём расположение блоков предохранителей Volvo S60 3G, их схемы, фото и назначение. Особое внимание уделим предохранителю для прикуривателя, розеток 12В и электрических систем автомобиля.
Функции предохранителей и реле в Volvo S60 могут варьироваться в зависимости от года выпуска, комплектации, электрического оборудования и рынка сбыта вашего автомобиля.

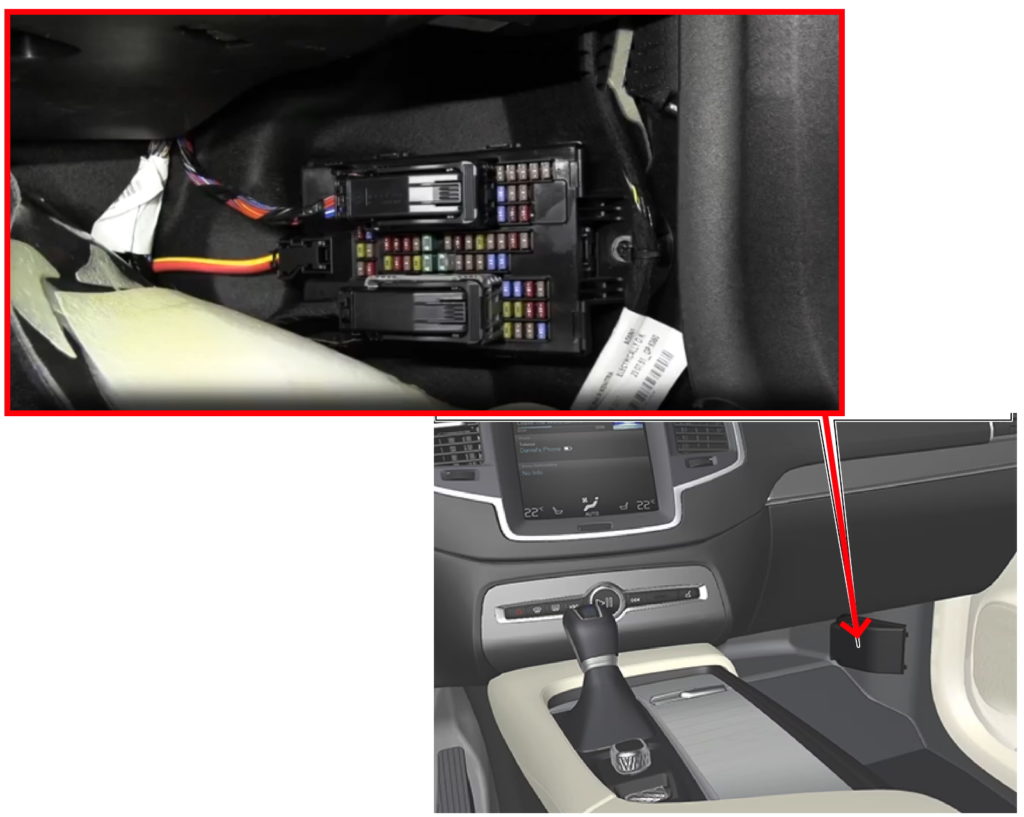

Расположение предохранителей в салоне Volvo S60
Блок предохранителей в интерьере автомобиля установлен под торпедо слева от пассажирского сиденья.
Чтобы добраться до блока, снимите панель обшивки и крышку защиты.

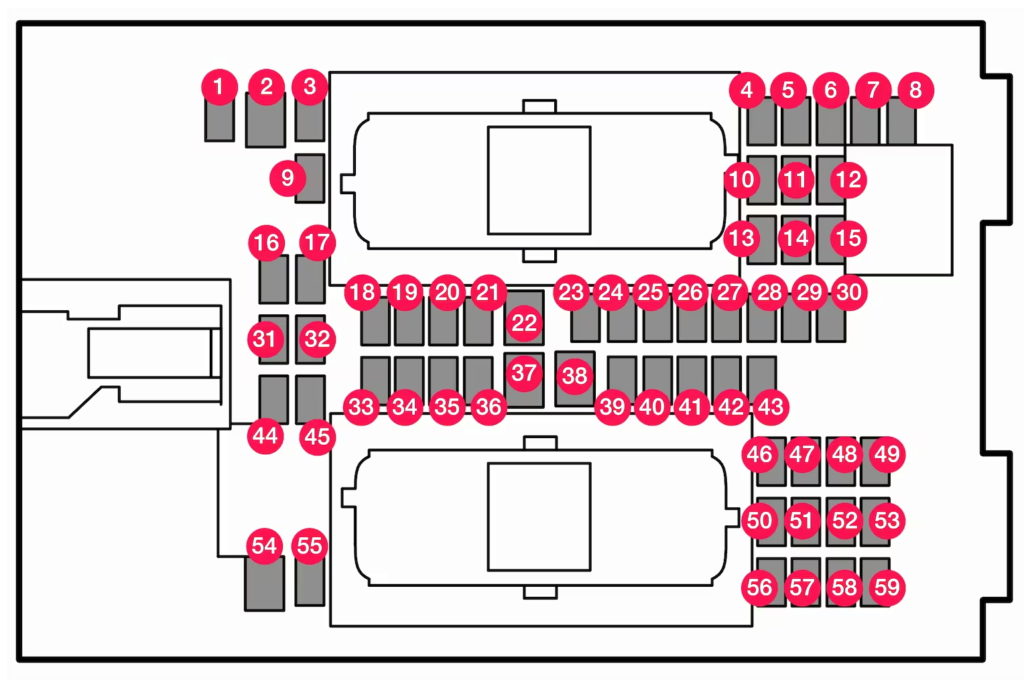

Диаграмма предохранителей салонного блока Volvo S60
Расшифровка предохранителей
| 1 | Резерв |
| 2 | 30A Электророзетка в центральной консоли позади сидений |
| 3 | Резерв |
| 4 | 5A Датчик движения в салоне |
| 5 | 5A Мультимедийный проигрыватель |
| 6 | 5A Панель приборов |
| 7 | 5A Кнопки на центральной консоли |
| 8 | 5A Датчик солнечного света |
| 9 | Резерв |
| 10 | Резерв |
| 11 | 5A Система управления рулём |
| 12 | 5A Модуль кнопки запуска и ручника |
| 13 | 15A Подогрев руля |
| 14 | Резерв |
| 15 | Резерв |
| 16 | Резерв |
| 17 | Резерв |
| 18 | 10A Блок климат-контроля |
| 19 | Резерв |
| 20 | 10A Диагностический порт OBD-II |
| 21 | 5A Основной экран |
| 22 | 40A Вентилятор переднего климата |
| 23 | 5A USB-хаб |
| 24 | 7,5A Подсветка салона; освещение внутри; авто-затемнение зеркала; датчики дождя/света; консоль сзади; электрика сидений; задняя дверь; вентиляторы климата слева/справа |
| 25 | 5A Система помощи водителю |
| 26 | 20A Люк с шторкой |
| 27 | 5A Проектор на лобовом стекле |
| 28 | 5A Освещение интерьера |
| 29 | Резерв |
| 30 | 5A Потолочная панель (ремни/подушки) |
| 31 | Резерв |
| 32 | Резерв |
| 33 | 20A Правая задняя дверь |
| 34 | 10A Блок в багажнике |
| 35 | 5A Интернет-модуль; Volvo On Call |
| 36 | Левая задняя дверь |
| 37 | 40A Аудио-усилитель |
| 38 | Резерв |
| 39 | 5A Антенна многодиапазонная |
| 40 | 5A Массаж сидений спереди |
| 41 | Резерв |
| 42 | Резерв |
| 43 | 15A Насос топлива |
| 44 | Резерв |
| 45 | Резерв |
| 46 | 15A Обогрев сиденья водителя |
| 47 | 15A Обогрев пассажирского сиденья |
| 48 | 7,5A Насос антифриза |
| 49 | Резерв |
| 50 | 20A Левая передняя дверь |
| 51 | 20A Шасси-управление |
| 52 | Резерв |
| 53 | 10A Sensus-система |
| 54 | Резерв |
| 55 | Резерв |
| 56 | 20A Правая передняя дверь |
| 57 | Резерв |
| 58 | 5A Телевизор (на некоторых рынках) |
| 59 | 15A Основной для 52, 53, 57, 58 |
Блок предохранителей в моторном отсеке Volvo S60
В подкапотном пространстве блок размещён у левой фары, рядом с аккумулятором и электрикой двигателя.

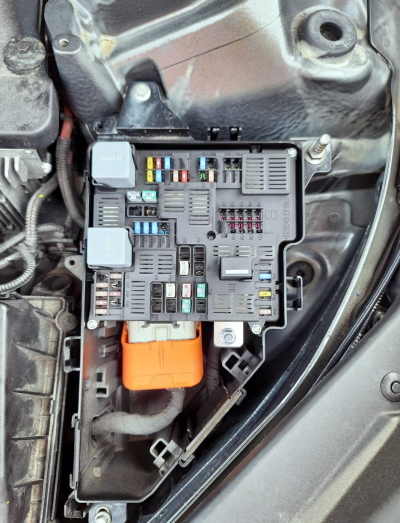

Внешний вид блока примерно такой.

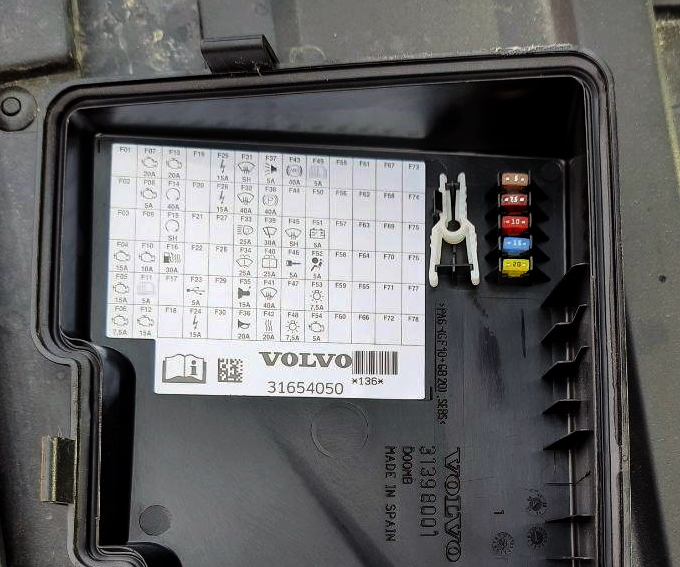

Проверяйте функции предохранителей по схемам на крышке блока для точности.

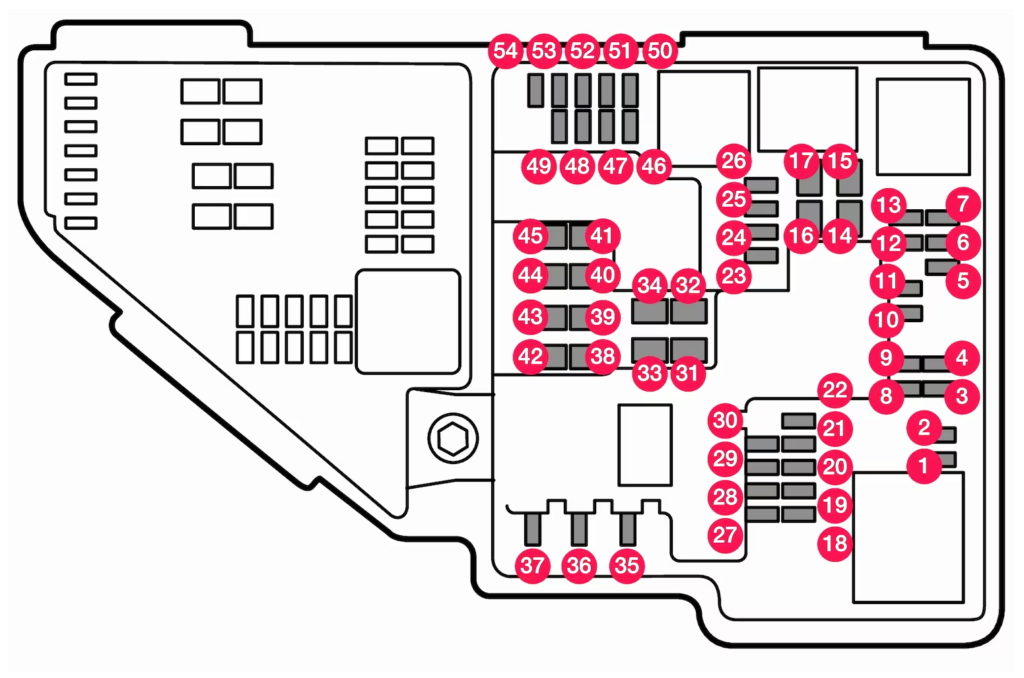

Диаграмма подкапотного блока
Описание предохранителей под капотом
| 1 | Резерв |
| 2 | Резерв |
| 3 | Резерв |
| 4 | 15A Катушки/свечи зажигания (бензин) |
| 5 | 15A Масляный насос; муфта А/К; лямбда-зонды (бензин/дизель) |
| 6 | 7,5A Вакуумные регуляторы; клапаны EGR (дизель) |
| 7 | 20A Двигатель ECU; дроссель; EGR/турбо (дизель/бензин) |
| 8 | 5A ECU двигателя |
| 9 | Резерв |
| 10 | 10A Соленоиды; термостат; EGR-насос (дизель) |
| 11 | 5A Заслонки спойлера/радиатора; реле (дизель) |
| 12 | Резерв |
| 13 | 20A Модуль двигателя |
| 14 | 40A Стартер |
| 15 | Стартер |
| 16 | 30A Подогрев фильтра (дизель) |
| 17 | Резерв |
| 18 | Резерв |
| 19 | Резерв |
| 20 | Резерв |
| 21 | Резерв |
| 22 | Резерв |
| 23 | Резерв |
| 24 | 15A Передняя 12В розетка в консоли |
| 25 | 15A Задняя 12В розетка между сиденьями |
| 26 | 15A 12В розетка в багажнике |
| 27 | Резерв |
| 28 | 15A Левая фара (LED модели) |
| 29 | 15A Правая фара (LED модели) |
| 30 | Резерв |
| 31 | Резерв |
| 32 | Резерв |
| 33 | 25A Омыватели фар |
| 34 | 25A Омыватель лобового стекла |
| 35 | 15A Трансмиссия ECU |
| 36 | 20A Гудок |
| 37 | 5A Сигнализация |
| 38 | 40A Тормоза (клапаны/ручник) |
| 39 | 30A Дворники |
| 40 | Резерв |
| 41 | Резерв |
| 42 | 20A Стационарный обогрев |
| 43 | Резерв |
| 44 | Резерв |
| 45 | Резерв |
| 46 | 5A Зажигание: ECU, трансмиссия, руль, тормоза |
| 47 | Резерв |
| 48 | 7,5A Правая фара |
| 49 | Резерв |
| 50 | Резерв |
| 51 | 5A Батарея-управление |
| 52 | 5A Airbag |
| 53 | 7,5A Левая фара |
| 54 | 5A Педаль газа |
Предохранитель прикуривателя (передний) — номер 24 на 15А в подкапотном блоке.

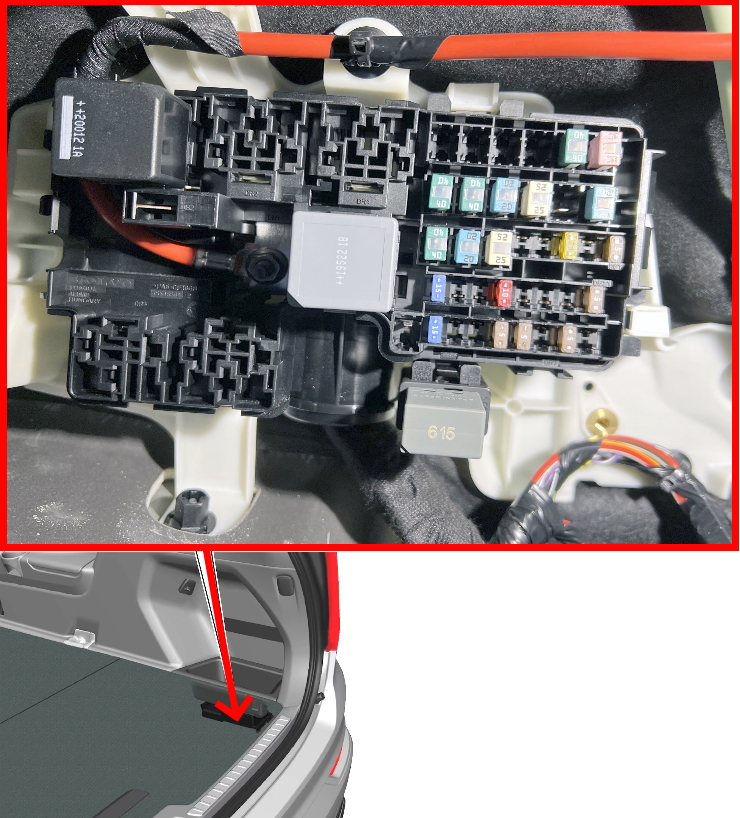

Блок предохранителей в багажнике Volvo S60
Дополнительный блок с реле установлен в багажнике справа.
Схема показана в зеркальном отражении относительно фото.

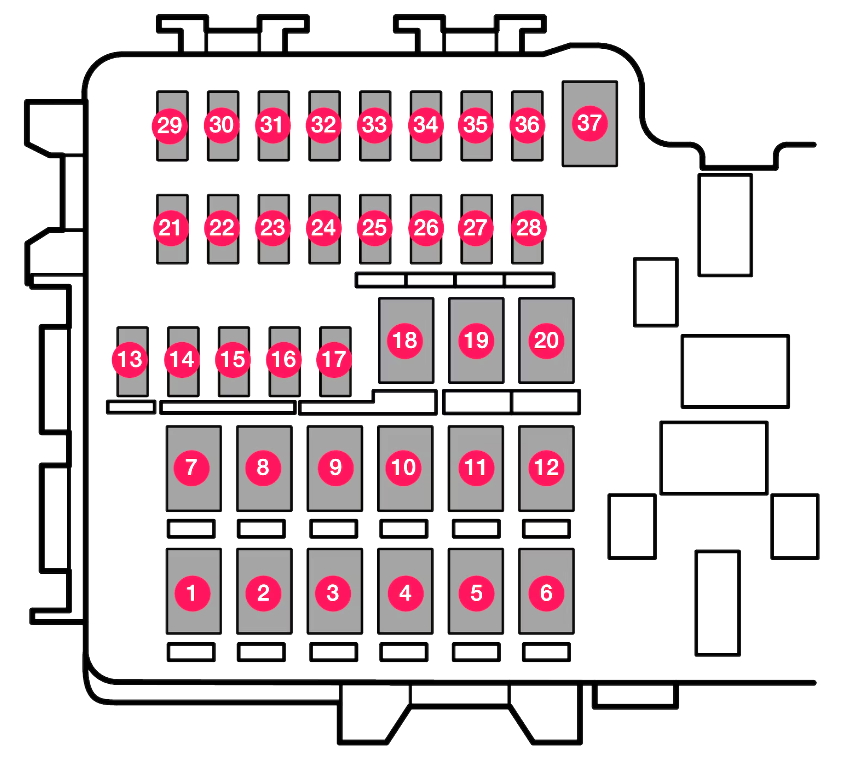

Диаграмма багажного блока
Функции предохранителей багажного блока
| 1 | Резерв |
| 2 | Резерв |
| 3 | 40A Пневмоподвеска компрессор |
| 4 | 15A Защёлка спинки сиденья справа |
| 5 | Резерв |
| 6 | 15A Защёлка спинки сиденья слева |
| 7 | 20A Пассажирское сиденье; задняя правая дверь |
| 8 | Резерв |
| 9 | 25A Электрика багажника |
| 10 | 20A Передняя правая дверь; пассажирское сиденье |
| 11 | 40A Прицепной модуль |
| 12 | 40A Натяжитель ремня справа |
| 13 | 5A Реле внутренние |
| 14 | Резерв |
| 15 | 5A Датчик ног для багажника |
| 16 | USB-порт дополнительный |
| 17 | Резерв |
| 18 | 25A Прицеп; 40A Доп. модуль |
| 19 | 20A Водительское сиденье с регулировкой |
| 20 | 40A Натяжитель ремня слева |
| 21 | 5A Камера парковки |
| 22 | Резерв |
| 23 | Резерв |
| 24 | Резерв |
| 25 | Резерв |
| 26 | 5A Airbag и ремни ECU |
| 27 | Резерв |
| 28 | 15A Задний обогрев сидений слева |
| 29 | Резерв |
| 30 | 5A BLIS; задний радар |
| 31 | Резерв |
| 32 | 5A Ремни безопасности |
| 33 | 5A Эмиссия (бензин, опции) |
| 34 | Резерв |
| 35 | 15A AWD-модуль |
| 36 | 15A Задний обогрев сидений справа |
| 37 | Резерв |
Если у вас есть дополнения по предохранителям Volvo S60 — делитесь в комментариях.
