Предохранители и реле Volkswagen Tiguan второго поколения модельного ряда выпускался в период с 2016 по 2024 год (включая 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 годы) с различными бензиновыми и дизельными двигателями, построенными на модульной платформе MQB A2 под кодами AD и BW. В этой подробной статье мы разберем расположение блоков предохранителей и реле в VW Tiguan 2, предоставим актуальные схемы, описания и фото. Особое внимание уделим предохранителю прикуривателя и розеток 12В, а также ключевым элементам для замены предохранителей Tiguan 2016-2024.
Функции предохранителей и реле в блоках могут варьироваться в зависимости от года выпуска автомобиля, комплектации электрики и региона продаж.
Расположение блока предохранителей в салоне

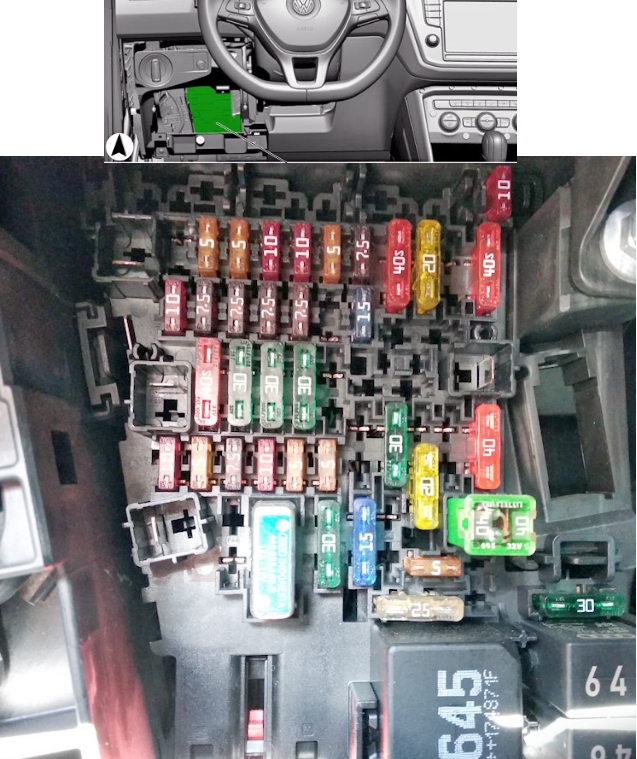

Блок предохранителей салона Volkswagen Tiguan 2 установлен под приборной панелью, за специальной защитной панелью.

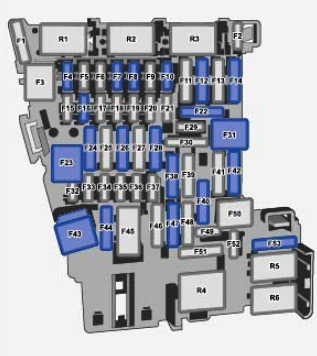

Диаграмма блока
Расшифровка предохранителей салонного блока VW Tiguan 2
| 1 | 30А Блок управления подогрева восстановителя J891 |
| 2 | 10А Блок управления рулевой колонки J527 6) |
| 3 | Резерв |
| 4 | Резерв |
| 5 | 7,5А Диагностический интерфейс шин данных J533 |
| 6 | 7,5А Селектор E313 |
| 7 | 10А Панель управления отопителем /климатической установкой EX21 Блок управления отопителя J65 Блок управления Climatronic J255 Блок управления климатической установки J301 Задняя панель управления и индикации климатической установки E265 Приёмник радиосигнала дополнительного жидкостного отопителя R149 Реле обогрева заднего стекла J9 Блок управления контроля давления в шинах J502 |
| 8 | 7,5А Поворотный переключатель освещения EX1 Клавиша электромеханического стояночного тормоза E538 Датчик дождя и освещённости G397 Диагностический разъём U31 Регулятор выбора профиля движения E881 Датчик охранной сигнализации G578 Плафон 1 контурной подсветки крыши L235 Блок управления системы адаптивного освещения и корректора фар J745 Плафон 2 контурной подсветки крыши L236 |
| 9 | 7,5А Блок управления рулевой колонки J527 |
| 10 | 7,5А Дисплей передней панели управления, индикации и выдачи информации J685 Блок управления проекционного дисплея J898 |
| 11 | 40А Блок управления бортовой сети J519 |
| 12 | 20А Блок управления электронной информационной системы 1 J794 Блок управления навигационной системы J856 |
| 13 | 25А Блок управления пред натяжителя переднего левого ремня безопасности J854 |
| 14 | 40А Блок управления приточного вентилятора J126 |
| 15 | 10А Блок управления электронной блокировки рулевой колонки J764 |
| 16 | 7,5А ТВ тюнер RX6 Блок управления электронной информационной системы 1 J794 2 диапазонный усилитель сигнала мобильной связи J984 Вещевое отделение с интерфейсом для мобильного телефона R265 Устройство считывания карт D8 Разветвитель USB R293 |
| 17 | 7,5А Комбинация приборов KX2 Блок управления комбинации приборов J285 Блок управления модуля аварийного вызова и коммуникационного блока J949 |
| 18 | 7,5А Блок управления системы кругового обзора J928 |
| 19 | 7,5А Интерфейс системы санкционирования доступа и пуска двигателя J965 |
| 20 | 7,5/10А Реле системы дозирования восстановителя J963 Модуль подачи системы дозирования восстановителя GX19 |
| 21 | 15А Блок управления полного привода J492 |
| 22 | 15А Блок управления распознавания прицепа J345 |
| 23 | 20А Блок управления сдвижного люка J245 Блок управления шторки люка J394 |
| 24 | 40А Блок управления бортовой сети J519 |
| 25 | 30А Блок управления двери водителя или пассажиров J386 Электродвигатель заднего левого или правого стекло подъёмника V26 |
| 26 | 30А Блок управления бортовой сети J519 |
| 27 | 30А Блок управления бортовой сети J519 |
| 28 | 25А Блок управления распознавания прицепа J345 |
| 29 | Резерв |
| 30 | Резерв |
| 31 | 40А Блок управления бортовой сети J519 |
| 32 | 7,5/10А Передняя камера вспомогательных систем водителя R242 Блок управления адаптивного круиз контроля J428 Блок управления системы помощи при парковке J446 7) Блок управления ассистента смены полосы движения J769 Блок управления 2 ассистента смены полосы движения J770 Блок управления ассистента руления при парковке J791 7) |
| 33 | 7,5А Блок управления подушек безопасности J234 Контрольная лампа откл. подушки безопасности переднего пассажира K145 |
| 34 | 7,5А Поворотный переключатель освещения EX1 Внутреннее зеркало заднего вида EX5 Реле розеток J807 Выключатель фонарей заднего хода F4 Датчик давления в контуре климатической установки G805 Датчик загрязнения воздуха G238 Клавиша электромеханического стояночного тормоза E538 Клавиша отключения ASR и электронной системы поддержания курсовой устойчивости E256 |
| 35 | 7,5А Диагностический разъём U31 Регулятор корректора фар E102 Регулятор корректора фар и яркости подсветки приборов EX14 Исполнительный электродвигатель корректора левой фары V48 Исполнительный электродвигатель корректора правой фары V49 Фара спереди слева MX1 Фара спереди справа MX2 |
| 36 | 7,5/10А Фара спереди справа MX2 |
| 37 | 7,5/10А Фара спереди слева MX1 |
| 38 | 25А Блок управления распознавания прицепа J345 |
| 39 | 30А Блок управления двери водителя или пассажиров J386 Электродвигатель заднего левого или правого стекло подъёмника V26 |
| 40 | 20А Розетки 12 В Прикуриватель |
| 41 | 25А Блок управления преднатяжителя переднего правого ремня безопасности J855 Блок управления преднатяжителя переднего левого ремня безопасности J854 |
| 42 | 40А Блок управления бортовой сети J519 |
| 43 | 30А Блок управления цифровой аудиосистемы J525 |
| 44 | 15А Блок управления распознавания прицепа J345 |
| 45 | 15А Блок управления регулировки сиденья водителя J810 |
| 46 | 30А Инвертор с розеткой, 12 В – 230 В U13 |
| 47 | 15А Электродвигатель очистителя заднего стекла V12 |
| 48 | Резерв |
| 49 | 7,5А Датчик положения педали сцепления G476 Реле 1 стартера J906 |
| 50 | 40А Блок управления крышки багажного отсека J605 |
| 51 | 25А Задняя панель управления и индикации климатической установки E265 |
| 52 | 15А Блок управления системы электронного регулирования демпфирования J250 |
| 53 | 30А Реле обогрева заднего стекла J9 |
Предохранитель для прикуривателя и розеток 12В — это номер 40 на 20А в салонном блоке Tiguan 2.
Обозначения реле в салонном блоке
- R1 Реле системы дозирования восстановителя J963
- R2 Реле электромагнитной муфты J44
- R3 Резерв
- R4 Реле электропитания клеммы 15 J329
- R5 Реле обогрева заднего стекла J9
- R6 Реле розеток J807
В нижней части блока размещены термопредохранитель для регулировки сиденья переднего пассажира S46 (15А) и предохранитель USB-зарядки S356 (7,5А).
Для версий Tiguan с рулевым управлением слева схема дополнительных компонентов отличается.

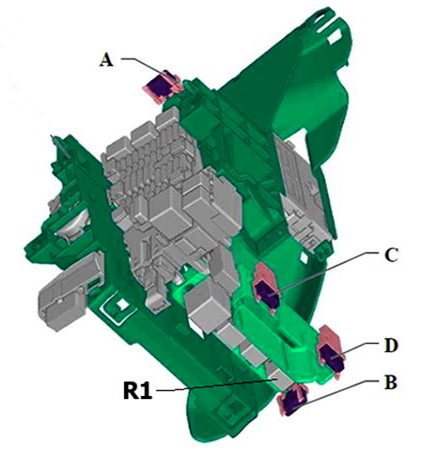

Диаграмма дополнительных элементов
Расшифровка дополнительных элементов
- A — Автоматический выключатель регулировки сиденья переднего пассажира с электроприводом 1 15А;
- B — Автоматический выключатель регулировки сиденья переднего пассажира с электроприводом 1 15А;
- C — Розетка Предохранитель 1 30А;
- D — Предохранитель 1 (клемма 15) 7,5 А;
- R1 — Реле системы дистанционного запуска
Блок предохранителей и реле в моторном отсеке
В подкапотном пространстве, слева от двигателя, размещен основной блок с предохранителями и реле для Volkswagen Tiguan второго поколения.

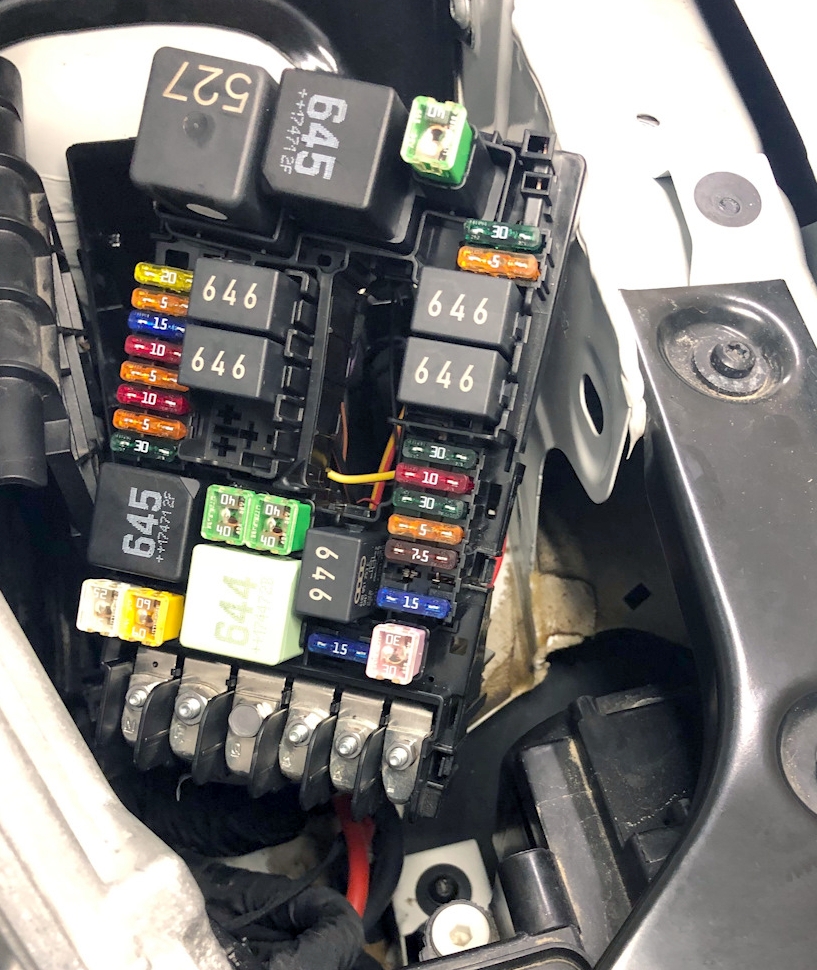

Фотография блока — ориентировочно

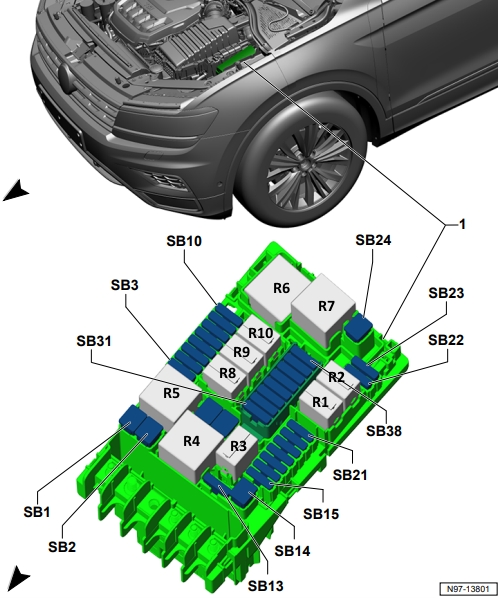

Схема блока под капотом Tiguan 2
Назначение предохранителей подкапотного блока
| SB1 | 25А Блок управления ABS J104 |
| SB2 | 40/60А Блок управления ABS J104 |
| SB3 | 15/30А Блок управления двигателя J623 |
| SB4 | 5/10А Датчик уровня и температуры масла G266 Блок управления вентилятора радиатора J293 Реле системы дозирования восстановителя J963 2) Электромагнитный клапан 1 адсорбера N80 1) Управляющий клапан форсунок охлаждения поршней N522 6) Перепускной клапан турбо нагнетателя N249 6) Клапан заслонок впускных каналов N316 6) Клапан 1 регулятора фаз газораспределения впускных клапанов N205 1) Клапан 1 регулятора фаз газораспределения выпускных клапанов N318 1) Клапан регулирования давления масла N428 1) Клапан контура ОЖ головки блока цилиндров N489 1) Реле большой мощности нагрева J360 2) Переключающий клапан радиатора системы рециркуляции ОГ N345 2) Реле малой мощности нагрева J359 2) Электромагнитный клапан ограничения давления наддува N75 2) |
| SB5 | 10А Регулятор давления топлива N276 2) Клапан дозирования топлива N290 2) Реле электропитания электронных компонентов двигателя J757 Система подачи вторичного воздуха GX24 6) Регулятор кулачка выпускного клапана |
| SB6 | 5А Выключатель стоп сигналов F |
| SB7 | 7,5/10/15А Циркуляционный насос отопителя V488 2), 6) Блок заслонки ОГ J883 1), 4) Клапан дозирования топлива N290 4), 7) Циркуляционный насос V55 7) Запорный клапан охлаждающей жидкости N82 6) Клапан контура охлаждающей жидкости коробки передач N488 Циркуляционный насос ОЖ V50 Насос охлаждающей жидкости высокотемпературного контура V467 Насос системы охлаждения над дувочного воздуха V188 Регулятор давления топлива N276 1) Клапан регулирования давления масла N428 2) Клапан контура ОЖ головки блока цилиндров N489 |
| SB8 | 10/15А Лямбдазонд 1 перед нейтрализатором GX10 Нагревательный элемент лямбдазонда Z19 Лямбдазонд 1 после нейтрализатора GX7 Нагревательный элемент лямбдазонда 1 после нейтрализатора Z29 Датчик NOx G295 |
| SB9 | 5/10/20А Циркуляционный насос отопителя V488 Электромагнитный клапан 1 адсорбера N80 1) Клапан 1 регулятора фаз газораспределения впускных клапанов N205 Клапан 1 регулятора фаз газораспределения выпускных клапанов N318 Расходомер воздуха G70 2) Блок управления свечей накаливания J179 2) Катушка зажигания |
| SB10 | 15/20А Блок управления топливного насоса J538 |
| SB11 | 40А Нагревательный элемент дополнительного воздушного отопителя Z35 |
| SB12 | 40А Нагревательный элемент дополнительного воздушного отопителя Z35 |
| SB13 | 15А Блок Mechatronik КП DSG J743 |
| SB14 | 40А Реле обогрева ветрового стекла J47 |
| SB15 | 15А Реле звукового сигнала J413 |
| SB16 | 20А Реле электропитания электронных компонентов двигателя J757 |
| SB17 | 7,5А Главное реле J271 1) Реле электропитания клеммы 30 J317 2) Блок управления двигателя J623 Блок управления ABS J104 Реле обогрева ветрового стекла J47 |
| SB18 | 5А Блок управления для контроля АКБ J367 Диагностический интерфейс шин данных J533 |
| SB19 | 30А Электродвигатель стеклоочистителя V |
| SB20 | 10А Сирена сигнализации H12 |
| SB21 | 30А Реле 2 обогрева ветрового стекла J611 |
| SB22 | 5А Блок управления двигателя J623 |
| SB23 | 30А Стартер B |
| SB24 | 40А Нагревательный элемент дополнительного воздушного отопителя Z35 |
| SB25 | Резерв |
| SB26 | Резерв |
| SB27 | Резерв |
| SB28 | Резерв |
| SB29 | Резерв |
| SB30 | Резерв |
| SB31 | Резерв |
| SB32 | Резерв |
| SB33 | 15А Блок Mechatronik КП DSG J743 |
| SB34 | Резерв |
| SB35 | 30А Электродвигатель стеклоочистителя |
| SB36 | Резерв |
| SB37 | 20А Блок управления дополнительного отопителя J364 |
| SB38 | Ререрв |
Расшифровка реле подкапотного блока
- R1 Реле стартера 1 J906
- R2 Реле стартера 2 J907
- R3 Реле звукового сигнала J413
- R4 Реле большой мощности нагрева J360 (только для а/м с дизельным двигателем)
- R4 Реле насоса вторичного воздуха J299 (только для а/м с бензиновым двигателем 2,0 л)
- R5 Главное реле J271 (только для а/м с бензиновым двигателем) / R5 Реле электропитания клеммы 30 J317 (только для а/м с дизельным двигателем)
- R6 Блок управления свечей накаливания J179 (только для а/м с дизельным двигателем)
- R7 Реле малой мощности нагрева J359 (только для а/м с дизельным двигателем)
- R8 Реле электропитания электронных компонентов двигателя J757 (только для а/м с бензиновым двигателем 2,0 л)
- R9 Реле обогрева ветрового стекла J47 (только для а/м с обогревом ветрового стекла (4GX))
- R10 Реле 2 обогрева ветрового стекла J611
Силовые предохранители в Tiguan 2

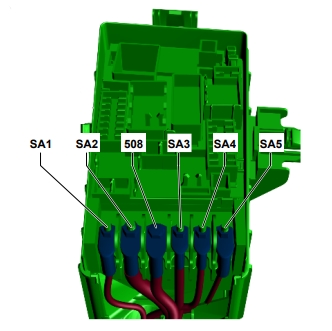

Диаграмма силовых предохранителей
Описание силовых предохранителей
- SA1 — 125А Питание для предохранителей
- SA2 — 400А Генератор с регулятором напряжения
- SA3 — 80A Блок управления усилителя рулевого управления
- SA4 — 80A Питание для предохранителей
- SA5 — 50A Вентилятор радиатора

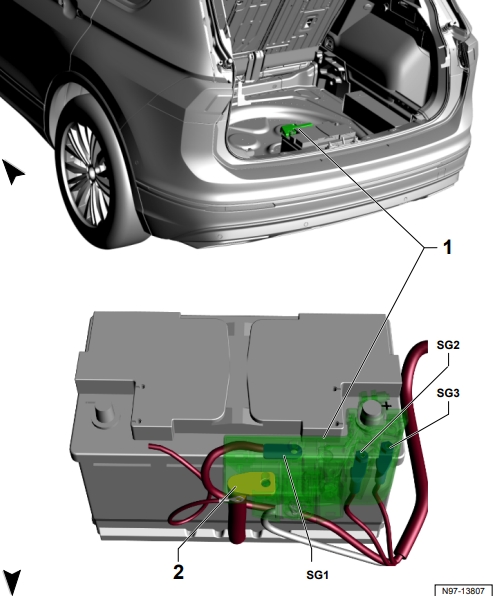

Дополнительные силовые предохранители большой мощности могут быть в крышке блока аккумулятора.
Есть дополнения к схеме предохранителей Tiguan 2 или реле? Делитесь в комментариях ниже.
