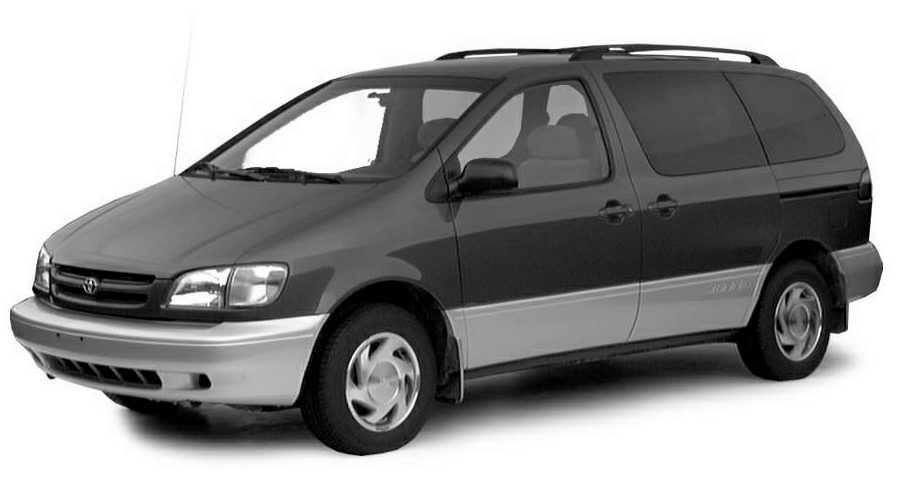

Toyota Sienna первого поколения выпускалась в период с 1997 по 2003 год под кодом XL10. За эти годы автомобиль прошел обновление внешнего вида в рамках фейслифтинга. В этой статье вы найдете детальную информацию о предохранителях и реле Toyota Sienna 1, включая их расположение, схемы, фото-иллюстрации и примеры. Особое внимание уделим предохранителю прикуривателя, а также блокам предохранителей в салоне и под капотом для удобной диагностики и замены.
Расположение блоков предохранителей и функции элементов могут варьироваться в зависимости от года производства, комплектации электроники и рынка сбыта вашего Toyota Sienna.
Блок предохранителей в салоне
Салонный блок с предохранителями и реле Toyota Sienna 1 расположен в нижней секции приборной панели, позади бардачка для легкого доступа при ремонте электрики.
Всегда проверяйте данные по схемам на внутренней стороне крышки блока предохранителей для точности.
Иллюстрация маркировки на крышке блока
Расположение предохранителей
Расшифровка
| 1 | 20A SEAT−HEATER — Подогрев сидений |
| 2 | 10A HEATER — Кондиционер, обогрев заднего стекла, система запуска |
| 3 | 10A GAUGE — Комбинация приборов, лампы заднего хода, круиз-контроль, система зарядки, дневные ходовые огни, трэкшн контроль, стеклоподъемники, предупреждающий зуммер, сервисные индикаторы |
| 4 | 20A WIPER — 1996-1998: Стеклоочиститель и омыватель |
| 25A WIPER — 1999-2001: Стеклоочиститель и омыватель | |
| 5 | 10A MIRROR−HEATER — Обогрев зеркал |
| 6 | 15A ECU−IG — Круиз-контроль, антиблокировочная тормозная система, антенна, подушки безопасности, преднатяжитель ремня безопасности, противоугонная система, блокировка селектора коробки передач, трэкшн контроль, дневные ходовые огни, беспроводная система дистанционного управления, система впрыска топлива |
| 7 | 5A IGN — Комбинация приборов, система зарядки, подушки безопасности, система впрыска топлива, преднатяжитель ремня безопасности |
| 8 | 15A STOP — Лампы стоп-сигнала, круиз-контроль, дополнительный стоп-сигнал, антиблокировочная тормозная система, система впрыска топлива, блокировка селектора коробки передач |
| 9 | 10A TAIL — Габаритный свет, освещение номерного знака, дневные ходовые огни, система впрыска топлива |
| 10 | 15A POWER−OUTLET — Розетка |
| 11 | 7,5A OBD — Диагностический разъем |
| 12 | 15A FOG — Противотуманный свет |
| 13 | 5A STARTER — Комбинация приборов, система впрыска топлива |
| 14 | 25A DOOR — Центральный замок, противоугонная система, лючок бензобака |
| 15 | 7,5A PANEL — Комбинация приборов, аудиосистема, прикуриватель, освещение перчаточного ящика, подсветка панели приборов, часы, сервисные индикаторы, подсветка блока управления кондиционером, подсветка пепельницы, аварийная сигнализация, дневные ходовые огни, блок управления подогревом сидений, обогрев заднего стекла, блок управления автоматической коробкой передач |
| 16 | 7,5A TURN — Указатели поворота |
| 17 | 7,5A RAD−NO.2 — Аудиосистема, антенна |
| 18 | 15A CIG — Прикуриватель, блокировка селектора коробки передач, блок управления зеркалами, противоугонная система, центральный замок, подушки безопасности, преднатяжитель ремня безопасности, обогрев зеркал, кондиционер |
| 19 | Помехоподавляющий фильтр |
| 20 | Помехоподавляющий фильтр |
| 21 | 40А DEF — Обогрев заднего стекла |
| 22 | 30A PWR — Стеклоподъемники, сиденья с электроприводом, люк |
| 23 | 40A AM1 — 1996-1999: Омыватель фар |
| 40A AM1 — 2000-2001: Стеклоподъемники, сиденья с электроприводом, люк |
Предохранитель прикуривателя в Toyota Sienna 1 обозначен номером 18 и имеет номинал 15А, отвечая за питание розетки и связанные системы.
На задней панели блока салонного предохранителя монтируются отдельные реле для различных функций автомобиля.
Расположение реле
Расшифровка реле
| R1 | Силовое реле (стеклоподъемники, люк, сиденья с электроприводом) |
| R2 | Обогрев заднего стекла |
| R3 | Габаритный свет |
| R4 | Интегрированное реле |
Блок под капотом
Основной двигательный блок предохранителей и реле в Toyota Sienna 1 размещен слева под капотом, защищен пластиковой крышкой для надежной работы в моторном отсеке.
Иллюстрация расположения
Схема блока
Описание элементов
| 1 | 25A A/F HTR — 1999-2001: Датчик топливо-воздушной смеси |
| 2 | Не используется |
| 3 | 10A A/C — Кондиционер |
| 4 | 10A Запасной предохранитель |
| 5 | 15A Запасной предохранитель |
| 6 | 30A Запасной предохранитель |
| 7 | 30A CDS — Вентилятор системы охлаждения |
| 8 | 30A RDI — Вентилятор системы охлаждения |
| 9 | 5A ALT−S — Система зарядки аккумуляторной батареи |
| 10 | 15A HEAD (RH) — 1996-1999: Правая фара (дальний свет) |
| 20A HEAD (RH) — 2000-2001: Правая фара (дальний свет) | |
| 11 | 15A EFI — Система впрыска топлива |
| 12 | 10A HORN — Звуковой сигнал, противоугонная система |
| 13 | 10A HAZ — 1996-1999: Аварийная сигнализация |
| 15A HAZARD — 2000-2001: Аварийная сигнализация | |
| 14 | 30A AM2 — Комбинация приборов, подушки безопасности, преднатяжитель ремня безопасности, система впрыска топлива, предохранители: IGN и STARTER |
| 15 | 5A TEL — Телефон |
| 16 | 15A HEAD (LH) — 1996-1999: Левая фара |
| 20A HEAD (LH) — 2000-2001: Левая фара | |
| 17 | 20A RADIO NO.1 — Аудиосистема |
| 18 | Не используется |
| 19 | 40A MAIN — 1996-1998: Предохранители: HEAD (RH-HI), HEAD (RH-LO) |
| 20 | 7,5A DOME — Противоугонная система, дневные ходовые огни, часы, подсветка замка зажигания, беспроводная система дистанционного управления, освещение салона, освещение багажного отсека, люк, персональное освещение, центральный замок, подсветка косметического зеркала, подсветка дверей |
| 21 | 7,5A ECU−B — 1996-1997: Круиз-контроль, антиблокировочная тормозная система, подушки безопасности |
| 10A ECU−B — 1998-2001: Круиз-контроль, антиблокировочная тормозная система, подушки безопасности, преднатяжитель ремня безопасности | |
| 22 | 100A ALT — Предохранители: RDI и CDS |
| 23 | Не используется |
| 24 | 50A HTR — Предохранители: AM1 и A/C |
| 25 | 30A T−STK / CDS 2 |
| Реле | |
| R1 | Муфта компрессора кондиционера |
| R2 | (Circuit Opening) |
| R3 | Вентилятор системы охлаждения (№.2) |
| R4 | Вентилятор системы охлаждения (№.3) |
| R5 | Кондиционер |
| R6 | Главное реле |
| R7 | Блок управления двигателем (EFI) |
| R8 | Фары |
| R9 | Стартер |
| R10 | Звуковой сигнал |
| R11 | Вентилятор системы охлаждения (No.1) |
Рядом с аккумуляторной батареей монтируется дополнительный блок предохранителей и реле для поддержки ключевых систем Toyota Sienna.
Схема дополнительного блока
Функции
| 1 | Не используется |
| 2 | 5A DRL NO.2 — Дневные ходовые огни |
| 3 | 10A HEAD (LH-LO) — Левая фара (ближний свет) |
| 4 | 10A HEAD (RH-LO) — Правая фара (ближний свет) |
| Реле | |
| R1 | Фары (DIM) |
| R2 | Дневные ходовые огни |
| R3 | АБС |
Если у вас есть дополнения по предохранителям и реле Toyota Sienna 1 поколения — оставляйте в комментариях.
