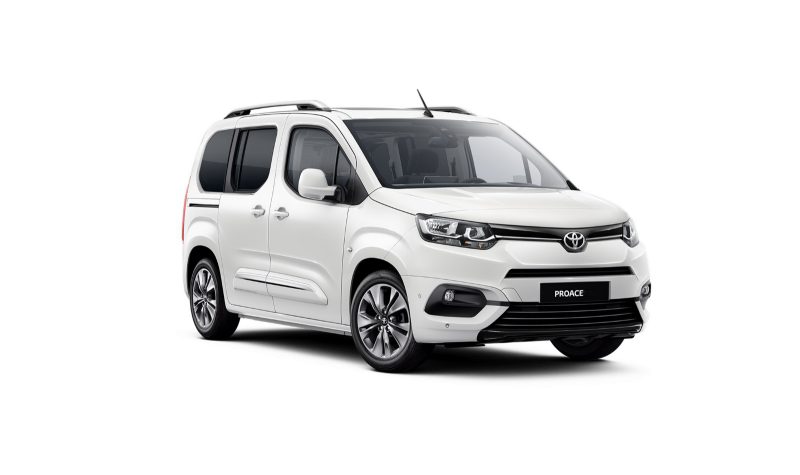

Toyota Proace второго поколения производилась в период с 2016 по 2024 год, включая модели 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годов выпуска. За эти годы автомобиль прошел обновление в виде рестайлинга. Пассажирский вариант этой модели известен как Toyota Proace Verso. В этой статье мы подробно разберем расположение, схемы и фото блоков предохранителей и реле для Toyota Proace Verso, включая замену предохранителей, предохранитель прикуривателя, реле и все ключевые элементы электрической системы. Мы также добавим полезные советы по диагностике и ремонту электрики Toyota Proace Verso.
Расположение и функции предохранителей в блоках могут варьироваться в зависимости от года выпуска, комплектации (ECO или FULL) и рынка сбыта вашего Toyota Proace Verso. Рекомендуем проверять по руководству по эксплуатации.
Расположение блоков предохранителей в салоне
Основной блок предохранителей в салоне
Главный блок предохранителей и реле салона Toyota Proace Verso размещен слева внизу на приборной панели, рядом с рулевой колонкой.
Чтобы получить доступ, снимите защитный кожух или выдвижной ящик. В версиях с правым рулем (RHD) блок находится внутри бардачка.
Внешний вид блока предохранителей в салоне выглядит примерно так, как на фото ниже. Это поможет в самостоятельной диагностике электрических неисправностей Toyota Proace Verso.
Расшифровка схемы блока предохранителей в салоне Toyota Proace Verso
Описание предохранителей и реле
| F1 | 30A Full: Полное: замок зажигания, кнопочный стартер ADML. |
| 10A ECO: фотохромное внутреннее зеркало, насос присадки к топливу, DAEH, колесо с накаткой ASR+, сцепление CTC. | |
| F2 | 3A Full: Датчик угла поворота рулевого колеса. |
| F3 | 3A Full: Розетка для приборов, Joystic Comelec |
| 5A ECO: BSG TC | |
| F4 | 7,5A Full: приборная розетка, диагностическая розетка, двухфункциональный переключатель тормоза, устройство централизованного поддержания напряжения. |
| 15A ECO: Сигнал | |
| F5 | 5A Full: многофункциональный экран, камера заднего вида, помощь при парковке с помощью ЭБУ. |
| 20A ECO: Насос омывателя стекла спереди /сзади | |
| F6 | 15A Full: |
| 20A ECO: Насос омывателя стекла спереди/сзади | |
| F7 | 10A Full: аудиоусилитель, задняя BCC |
| 10A ECO: передняя розетка 12 В. | |
| F8 | Задний дворник |
| F9 | Интерьерная лампа |
| F10 | Передние и задние внешние/внутренние замки двигателя с силовым приводом + уловитель топлива |
| F11 | Передние и задние внутренние/внешние замки подачи топлива Уловитель топлива |
| F12 | 3A Full: Тревога, напряжение тревоги APV. |
| 7,5A ECO: главный стопор CTC, DMTC, диагностический разъем. | |
| F13 | 3A Full: Модуль управления котлом, напряжение APV |
| 10A ECO: передний мультиплексор, ЭЛТ, BCC, VTH, MCP | |
| F14 | 15A Full: |
| 5A ECO: BTA, сигнализация | |
| F15 | 5A ECO: Диагностический разъем |
| F16 | 5A Full: |
| 3A ECO: выключатель останова, DMTR | |
| F17 | 10A Full: розетка тока 12 В в багажнике или грузовом отсеке. |
| 5A ECO: CMB | |
| F18 | 5A Full: автономный телематический блок. |
| 5A ECO: Нагреватель контура охлаждающей жидкости в салоне. | |
| F19 | 5A Full: Растреадор |
| 3A ECO: BSG, HDC, VCI | |
| F20 | 15A Full: блок предохранителей в отсеке реле 3. |
| F21 | 3A Full: зарядка лампы Nomadic, кард-ридер |
| 3A ECO: блокировка рулевого управления, Push DEM (ADML) | |
| F22 | 3A Full: освещение бардачка, картридер. |
| 3A ECO: CDPL, CVM | |
| F23 | 3A Full: платиновые зеркала для управления воротами водителя, такси, помощь при парковке с контролем слепых зон. |
| 5A ECO: отображается сигнальная лампа непристегнутого ремня безопасности. | |
| F24 | 5A Full: Общий случай сервитута, Модуль связи sous volant (CV00) |
| 5A ECO: AAS, задняя камера | |
| F25 | 5A Full: переключатель корректора проектора, электрохромное зеркало заднего вида. |
| 5A ECO: Подушка безопасности | |
| F26 | 3A Full: разъемы для приборов, индикатор отстегивания водителя и пассажира, напряжение APV. |
| 3A ECO: Электронный контроль устойчивости | |
| F27 | 3A Full: Датчик дождя, Переключатель под рулем. |
| 5A ECO: модуль управления обогревателем | |
| F28 | 10A Full: переднее переключение передач MCP-BCC, мультиплексор на передней панели, аудиосистема и проекционный дисплей. |
| 5A ECO: Растреадор | |
| F29 | 5A Full: корпус проводки двигателя (PSF1) |
| 20A ECO: RD6, NAC, RCC | |
| F30A | 15A Full: Аудио-штамм APV |
| F30B | 15A Full: Аудио-штамм APV |
| F31 | 5A Full: подушка безопасности ЭБУ |
| 15A ECO: аудиосистема второй сборки | |
| F32 | 5A Full: левая и правая сдвижная боковая дверь. |
| 15A ECO: прикуриватель или розетка на 12 В. | |
| F33 | 15A Full: прикуриватель или розетка на 12 В. |
| F34 | 3A Full: Жилищный общий сервитут, Коммутационный блок прицепа |
| 5A ECO: Такси-агрегат, ААС с ЗУР, регулировка зеркал заднего вида, кузов БТР-трансформер. | |
| F35 | 5A Full: Коммутационный блок прицепа комбинированный ЭБУ, Компьютер управления панелью приборов |
| 5A ECO: регулировка высоты фар, BCP, уровень температуры охлаждающей жидкости, диагностический разъем. | |
| F36 | 20A Full: Аудио |
| 5A ECO: освещение перчаточного ящика, устройство перезарядки, лампа для чтения карт. | |
| Расшифровка реле в салонном блоке | |
| R1 | Питание + аксессуаров |
| R2 | Питание + CAN |
| R3 | Full: очистка заднего экрана. |
| ECO: Поставка +APC | |
| R4 | Full: передние и задние внешние /внутренние замки двигателя. |
| R9 | |
| R4 | ECO:Реле заднего стеклоочистителя |
| R5 | ECO: Насос омывателя ветрового стекла |
| R6 | ECO: Насос омывателя заднего стекла |
| R7 | ECO: Гудок |
| R8 | ECO: передние и задние внешние /внутренние замки двигателя. |
| R13 | |
Предохранитель прикуривателя в Toyota Proace Verso отвечает за работу розетки 12В и находится под номерами F32 или F33 – это ключевой элемент для устранения неисправностей с зарядкой устройств.
Дополнительный блок предохранителей и реле в салоне
Этот вспомогательный блок установлен позади основного, на передней перегородке салона, и предназначен для силовых цепей.
Пример фото доступа к блоку
Схема дополнительного блока
Обозначение предохранителей и реле
| F1 | 40A Обогрев заднего стекла |
| F2 | 7,5A Full: Полный: зеркало с подогревом |
| 10A ECO: Зеркало с подогревом | |
| F3 | 20A Full: розетка тока 230 В. |
| 30A ECO: Электрические передние стекла | |
| F4 | 15A Full: складное зеркало заднего вида. |
| 30A Full: Складное зеркало заднего вида, Si 2 LVE | |
| 20A ECO: розетка 12 В, комплект APV 230 В. | |
| F5 | 30A Full: |
| 20A ECO: BSG RQ | |
| F6 | 30A Full: Двигатель переднего электростеклоподъемника |
| 10A ECO: Складывающиеся зеркала | |
| F7 | 30A Full: сиденье с подогревом |
| 10A ECO: Складывающиеся зеркала | |
| F8 | 25A Full: аудиоусилитель |
| 40A ECO: | |
| F9 | 20A Full: AR-очистка с двух экранов |
| 15A ECO: Розетка 12 В RG2 | |
| F10 | 15A Full: розетка тока 12 В. |
| 3A ECO: BSG | |
| F11 | 5A Full: Общее дело о рабстве с прицепом, 7/13 треков |
| 20A Full: Общее дело о рабстве с прицепом, 7/13 треков | |
| 20A ECO: чехол с подогревом, двойной дворник заднего стекла. | |
| F12 | 30A Full: сиденье водителя с электроприводом |
| 20A ECO: сиденье с подогревом или многоместное сиденье с подогревом. | |
| F13 | 40A Full: |
| F14 | 30A Full: пассажирское сиденье с электроприводом. |
| F15 | 25A Full: |
| F16 | 5A Full: |
| F17 | 10A Full: |
| F18 | 25A Full: |
| F19 | 7,5A Full: |
| F20 | 3A Full: |
| F21 | 3A Full: левая и правая сдвижная боковая дверь с электроприводом. |
| F22 | 20A Full: розетка для перчаток, 12 В, комплект APV 230 В. |
| F23 | 3A Full: Общее дело о сервитуте прицепа |
| Реле | |
| R1 | Full: правое складное зеркало. |
| ECO: запотевание заднего стекла + зеркала | |
| R2 | Full: левое складное зеркало. |
| ECO: Электрические окна | |
| R3 | Full: подогрев зеркал и заднего вида. |
| ECO: Складывающиеся зеркала | |
| R4 | ECO: Складывающиеся зеркала |
| R5 | ECO: Крышка с подогревом |
| R6 | ECO: Розетка 12 В. |
| R7 | ECO: Сиденье с подогревом. |
Блоки предохранителей и реле под капотом Toyota Proace Verso
Основной блок в моторном отсеке
В двигательном отсеке, слева от аккумулятора, размещен блок предохранителей и реле для силовых систем. Доступ показан на изображении ниже – это важно для ремонта электрики под капотом.
Вариант комплектации Full
Фото блока под капотом (Full)
Схема блока (Full версия)
Расшифровка предохранителей (Full)
| MF1 | — |
| MF5 | — |
| MF6 | — |
| MF8 | Дизельное топливо Евро 6: Датчики NOX и SCR |
| MF9 | — |
| MF10 | — |
| MF11 | — |
| MF12 | Стеклоочиститель, механическая коробка передач, ЭБУ Ax6 III |
| MF13 | Охлаждающая жидкость и обогреватель салона |
| MF14 | ЭБУ COMELEC Ax6 III |
| MF15 | — |
| MF16 | — |
| MF17 | — |
| MF18 | Двухфункциональный переключатель тормоза |
| MF19 | — |
| F1 | Управление реле централизованного выключателя питания 1032, дизельные форсунки |
| F2 | Управление реле блока вентилятора охлаждения, вентилятором велосипеда, блоком |
| F3 | Реле рулевого управления, Устройство централизованного поддержания напряжения, Реверсивный генератор |
| F4 | Инжектор SCR |
| F5 | Затвор с приводом от насоса |
| F6 | Расходомер впускного воздуха, замена электромагнитного клапана EGR |
| F7 | Электромагнитный регулятор расхода дизельного насоса, Пропорциональный электромагнит TGV |
| F8 | Датчик обнаружения воды в дизельном топливе Электромагнитный масляный насос |
| F9 | Электронный иммобилайзер |
| F10 | — |
| F11 | Корпус 3 защитного переключателя рулевого управления, микропроектор коррекции двигателя, насос присадки к топливу. Сдвижная боковая дверца с электроприводом. |
| F12 | Нагревательное сопло |
| F13 | Растреадор DMTR |
| F14 | Мощный массовый насос Омыватель переднего и заднего стекла |
| F15 | Расчет ARTIV, Диагностический разъем, Выключатель сцепления, Датчик уровня охлаждающей жидкости, ЭБУ гидроусилителя руля |
| F16 | Насосная группа кондиционера AR |
| F17 | Встроенный системный интерфейс |
| F19 | Протирка переднего стекла |
| F20 | Мощность насоса, омыватель переднего и заднего стекла |
| F21 | Насос омывателя фар |
| F22 | Сонорная сигнализация |
| F23 | Правый дорожный свет |
| F24 | Левые дорожные огни |
| F25 | — |
| F26 | — |
| F27 | — |
| F28 | — |
| F29 | Стартер |
| F30 | Дизельный обогреватель |
| Реле в блоке под капотом (Full) | |
| R1 | ЭБУ дизельного двигателя |
| R2 | Вождение БСМ |
| R3 | Вождение БСМ |
| R4 | ЭБУ двигателя, реле рулевого управления CPC (1032), устройство централизованного поддержания напряжения, реверсивный генератор, вентилятор двигателя |
| R5 | ЭБУ двигателя, насос присадок FAP (DV6C-DV6D) |
| R6 | Снабжение + БТР |
| R7 | Стартер |
| R8 | Протирка переднего стекла |
| R9 | |
| R10 | Насос омывателя переднего и заднего стекла |
| R11 | Насос омывателя фар |
| R12 | Сонорная сигнализация |
| R13 | — |
| R14 | Левые дорожные огни |
| R15 | Правый дорожный свет |
| R16 | |
| R17 | |
Вариант комплектации ECO
Фото блока под капотом (ECO)
Схема блока (ECO версия)
Расшифровка предохранителей (ECO)
| F1 | 40A Вентилятор кондиционера |
| F2 | 60А Компьютер системы ABS / ESP |
| F3 | 80А Блок предохранителей салона 3 |
| F4 | 30А компьютер системы ABS / ESP |
| F5 | 50А Интеллектуальный коммутационный блок (Правые указатели поворота, передние правые габаритные фонари, правые стоп-сигналы, левые фонари заднего хода, правые противотуманные фары.) 20А Обогрев лобового стекла |
| F6 | 60А Блок управления двухскоростным вентилятором охлаждения (GMV) 20А Калькулятор BVA AxN8 — Калькулятор BVA Ax6III (тепловой) |
| F7 | 70А Интеллектуальный коммутационный блок |
| F8 | 15А Топливный насос управления двигателем, Термостат с пилотным управлением — Электромагнитный клапан масляного насоса (промывка EC — Электрический электромагнитный клапан — Расходомер всасываемого воздуха — датчики кислорода (EP6FADTX), Термостат с пилотным управлением — Переключаемая подача воды, Электрический электромагнитный клапан (EP6FDT) 20А Компьютер двигателя (для EB2DT или EP6FDT) l Управляемый подкачивающий насос (для DV6F или DW10F) |
| F9 | 15А Подкачивающий насос с пилотным управлением (DW10F), впускной и выпускной клапаны v электромагнитные клапаны — Термостат с пилотным управлением — Электромагнитный клапан масляного насоса (промывка EC — Электрический электромагнитный клапан — Расходомер всасываемого воздуха — датчики кислорода (EP6FADTX), Термостат с пилотным управлением — Переключаемая подача воды Электрический электромагнитный клапан (EP6FDT) |
| F10 | 15А Компьютер двигателя — Магнит насоса регулировки расхода дизельного топлива — Электромагнитный клапан регулирования давления турбокомпрессора (DV5R и DW10F) — Термостат S (DV5R) — Продувочный нагреватель — Регулируемые электромагнитные клапаны впускного и выпускного клапана (EP6FADTX) — Промывка баллона — Датчики кислорода подняты (EB2ADTS) ) |
| F11 | 20А Компьютер двигателя |
| F12 | 5А Приборы — реле GMV — Istars — DMTC, электроводяное охлаждение с турбонаддувом (EB2ADTS и EP6FADTX), интеллектуальный сервисный блок (EP6FADTX) |
| F13 | 5А Интеллектуальный коммутационный блок |
| F14 | 5А Блок уровня заряда аккумуляторной батареи |
| F15 | 20А Электрообогрев ветрового стекла |
| F16 | 15А Противотуманные фары 10А Дневные ходовые огни |
| F17 | 10А Диагностика реле GMP BFRM — BSI1 — Компьютер двигателя — Нижний датчик Nox (форсунки DV5R и DW10 (DV5R) |
| F18 | 10А Правые фары дальний свет |
| F19 | 10А Левые фары дальний свет |
| F20 | 30А Компьютер двигателя l Подкачивающий насос (для ER6EDT) — катушки зажигания (EB2ADTS и EP6FADTX) |
| F21 | 30А Стартер |
| F22 | 40А Резерв — Такси |
| F23 | 40А Стартер / Генератор |
| F24 | 40А Блок предохранителей в салоне 5 |
| F25 | 40А Блок предохранителей салона 3 |
| F26 | 15/20А Отопитель |
| F27 | 25А Интеллектуальный коммутационный блок (Правая фара ближнего света — Правые фонари заднего хода — Левые противотуманные фары — Задние левые габаритные фонари — Третий стоп-сигнал.) |
| F28 | 30А Электропитание насоса мочевины и резистор нагрева трубок мочевины (UCE или DV5R) — Датчик Nox (DW10F) — Компьютер двигателя (EP6FADTX) — (BlueInjection, AdBlue) |
| F29 | 40А Стеклоочиститель ветрового стекла |
| F30 | 80А Блок предварительного нагрева |
| F31 | 80А Блок коммутации и защиты |
| F32 | 80А Усилитель рулевого управления, Левая фара ближнего света — Статические поворотные огни — Боковые повторители указателей поворотов — Левые указатели поворотов — Передний левый и задний правый габаритные фонари — Левые стоп-сигналы — Лампы освещения номерного знака. |
| Реле | |
| R1 | Компьютер управления двигателем / Дизель Евро6 (питание модуля SCR) |
| R2 | Компрессор кондиционера / Электрообогрев ветрового стекла |
| R3 | Стартер / тепловая предподготовка |
| R4 | Противотуманные фары / дневные ходовые огни |
| R5 | Вентилятор кондиционера |
| R6 | Стартер |
| R7 | Передний стеклоочиститель |
| R8 | Передний стеклоочиститель |
| R9 | Фары |
Блок предохранителей на аккумуляторе
На положительном полюсе АКБ установлен мощный блок силовых предохранителей для защиты основных цепей Toyota Proace Verso.
Схема блока на АКБ
Описание силовых предохранителей
- 60A — Электрический блок управления двухскоростным двигателем вентилятора
- 100А — Блок предохранителей
- 80А — Гидроусилитель руля
- 80A — Блок предохранителей в салоне
- 80A — Блок предохранителей в салоне
Если вы обнаружили неточности или хотите дополнить информацию по предохранителям и реле Toyota Proace Verso, оставьте комментарий ниже.
