Расположение и назначение предохранителей Toyota Harrier 2 поколения

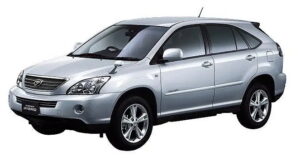

Toyota Harrier 2-го поколения выпускался с 2004 по 2013 год под индексом XU30, включая модели 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годов. За период производства внедорожник подвергся модернизации. В этой статье мы разберем предохранители и реле Toyota Harrier 2 (аналог Lexus RX 300/330), включая схемы блоков предохранителей, фото расположения и примеры исполнения. Особо отметим предохранитель прикуривателя, розетки и электрической системы.

Функции предохранителей и реле в Toyota Harrier 2 могут варьироваться в зависимости от года выпуска, региона комплектации и опций электрики вашего Lexus RX или Harrier.

Блок предохранителей в пассажирском отсеке

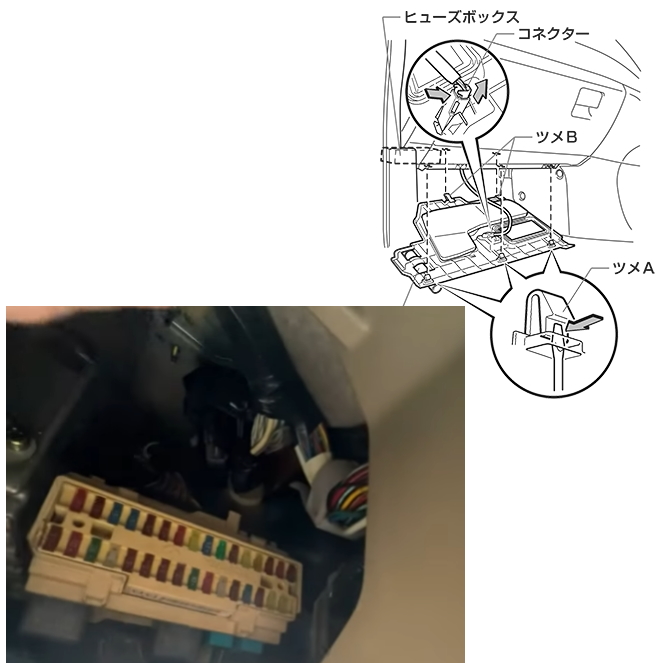

В интерьере Toyota Harrier 2 основной блок с предохранителями и реле размещен слева под бардачком. Чтобы получить доступ к блоку предохранителей, снимите защитную панель.

Предохранители салонного блока

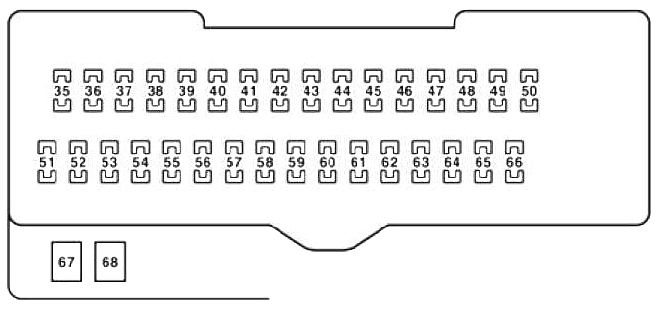

Расположение по схеме

Расшифровка предохранителей

35	20A RR DOOR RH — Задний правый стеклоподъемник
36	20A RR DOOR LH — Задний левый стеклоподъемник
37	7,5A FUEL OPN — Лючок заливной горловины топливного бака
38	15A FR FOG — Передние противотуманные фары
39	7,5A OBD — Диагностический разъем
40	25A FR DEF — Стеклоочиститель, предохранитель: «MIR HTR”
41	10A STOP — Габаритные огни, дополнительный стоп сигнал, ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении, электроника двигателя, пневмоподвеска, блокировка селектора коробки передач, блок неисправности ламп
42	30A TI&TE — Регулировки рулевой колонки
43	7,5A Не используется
44	7,5A AM1 — Стартер
45	7,5A RR FOG — Задний противотуманный свет
46	7,5A AIR SUS — Пневмоподвеска
47	25A DOOR NO. 2 — Блок мультиплекс
48	30A S/ROOF — Люк
49	10A TAIL — Передние противотуманные лампы, подсветка комбинации приборов, подсветка панели приборов, габаритные огни, освещение номерного знака, разъем прицепа
50	7,5A PANEL — подсветка панели приборов, аудиосистема, освещение отсека подлокотника, розетка, блок управления автоматической коробкой передач, омыватель фар, блок управления пневмоподвеской, подогрев сидений, дверь багажника, кнопки на руле, дистанционное управление гаражными воротами
51	7,5A ECU-IG NO. 1 — Lexus Link System, блок управления зеркалами, люк, блок мультиплекс, дисплей навигации, блокировка селектора коробки передач, память настроек водителя, стеклоочиститель, блок управления автоматической коробкой передач, подогрев сидений, регулировки рулевой колонки, дверь багажника, блок управления пневмоподвеской, система стабилизации автомобиля, трэкшн контроль
52	10A ECU-IG NO. 2 — Автоматический корректор фар, система стабилизации автомобиля, омыватель фар, система адаптивного освещения, динамический круиз-контроль
53	7,5A HEATER — Вентилятор системы охлаждения, кондиционер, обогрев заднего стекла, замок зажигания, стеклоочиститель
54	20A WASHER — Омыватель стекла
55	20A SEAT HTR — Подогрев сидений
56	7,5A GAUGE NO. 1 — Лампы заднего хода, подсветка комбинации приборов, подсветка панели приборов, аварийная сигнализация, индикатор непристегнутого ремня, розетка, электроника двигателя, блок неисправности ламп
57	30A FR WIP — Стеклоочиститель
58	15A RR WIP — Задний стеклоочиститель
59	20A INJ — Электроника двигателя
60	10A IGN — Лампы стоп-сигнала, SRS (подушки безопасности), электроника двигателя, блок управления системы определения массы переднего пассажира
61	7,5A GAUGE NO. 2 — Комбинация приборов
62	7,5A ECU-ACC — Навигация, блок управления зеркалами, блокировка селектора коробки передач, блок мультиплекс
63	15A CIG — Прикуриватель, розетка
64	15A PWR OUTLET NO. 1 — Розетка
65	7,5A RADIO NO. 2 — Подсветка панели приборов, подсветка комбинации приборов, навигация, аудио система, Lexus Link System
66	10A MIR HTR — Обогрев зеркал
67	30A P/SEAT — Электропривод сидений
68	30A PWR — Стеклоподъемники, блок мультиплекс, электропривод зеркал

Предохранители 63 и 64 отвечают за прикуриватель и заднюю розетку в Toyota Harrier 2. Дополнительный предохранитель для розетки находится в моторном отсеке.

Предохранители 68 (30A POWER) для стеклоподъемников и 67 (30A P/SEAT) для электрорегулировки сидений размещены в верхней секции блока предохранителей.

Реле в салонном блоке

На задней панели блока предохранителей Toyota Harrier 2 установлены реле и другие элементы электрики.

Функции реле

Противотуманный свет
Габаритный свет
Вспомогательное реле
Стеклоподъемники
Зажигание (IG1)

В верхней части блока отдельно размещено реле указателей поворота (81980) для Toyota Harrier 2.

Блок под капотом (моторный отсек)

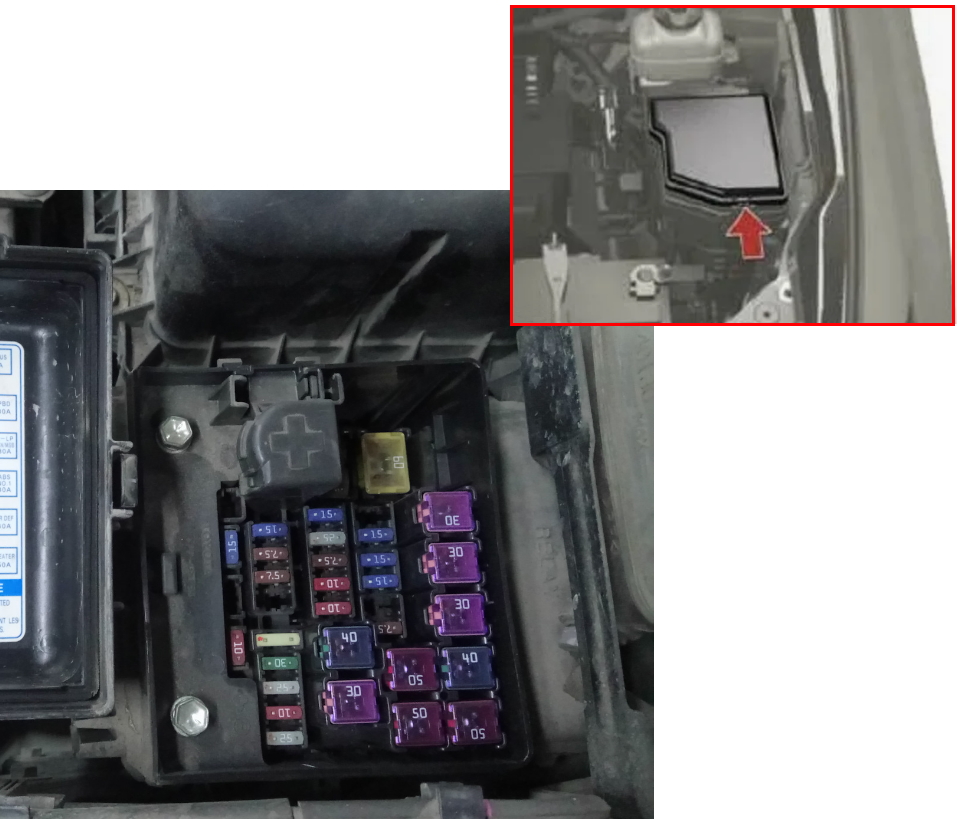

В моторном отсеке слева от двигателя установлен главный блок предохранителей и реле Toyota Harrier 2, отвечающий за ключевые системы автомобиля.

Проверяйте функции предохранителей и реле по схеме на внутренней стороне крышки блока для вашего Toyota Harrier 2 или Lexus RX.

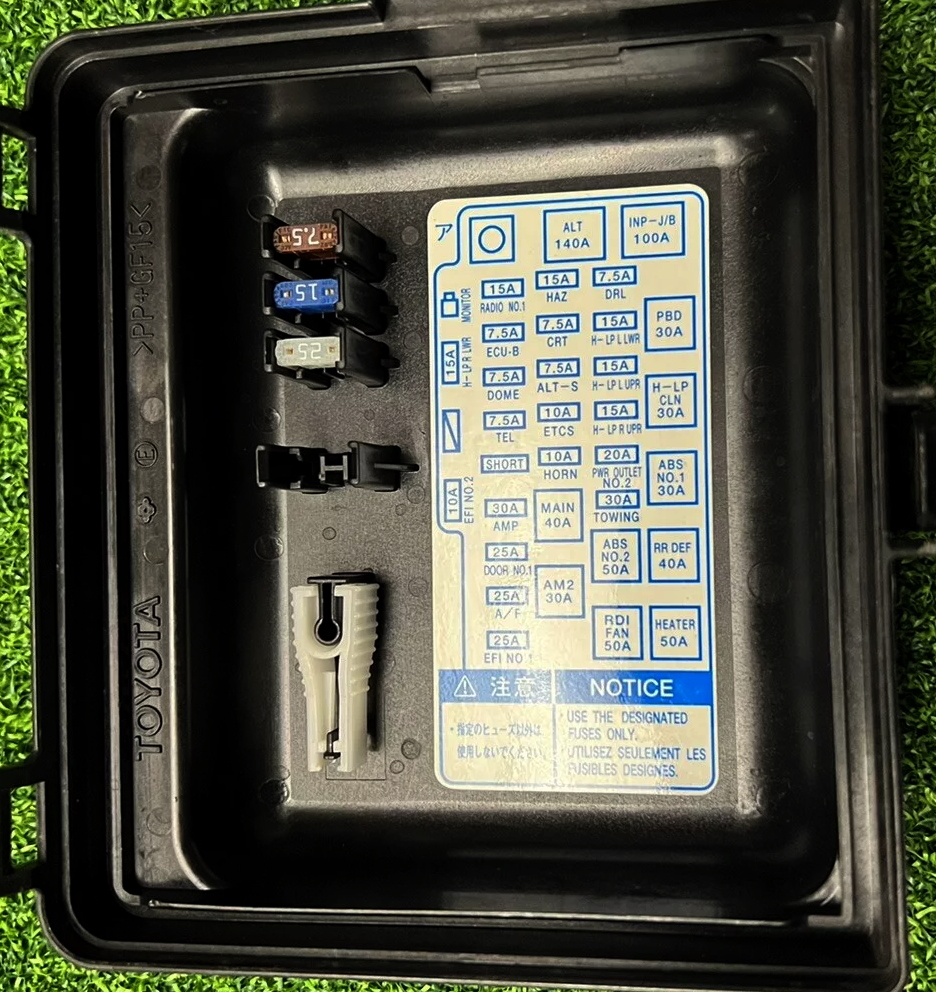

Пример схемы с крышки

Предохранители моторного блока

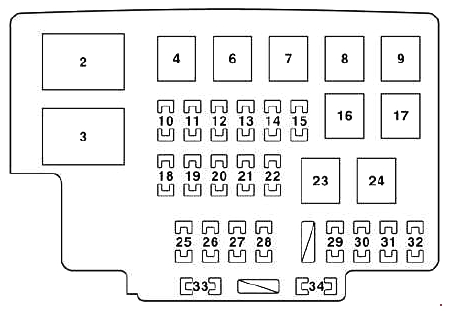

Схема расположения

Описание функций

2	100A INP-J/B — Без пневмоподвески : Предохранители: «HEATER”, «H-LP CLN”, «TAIL”, «PANEL”, «FR FOG”, «CIG”, «RADIO NO. 2”, «ECU-ACC”, «PWR OUTLET NO. 1”, «GAUGE NO. 1”, «ECU-IG NO. 1”,» FR WIP”, «RR WIP”, «WASHER”, «SEAT HTR”, «ECU-IG NO. 2”, «P/SEAT”, «PWR”, «TI&TE”, «RR DOOR LH”, «RR DOOR RH”, «MPX-B”, «AM1», «DOOR NO. 2”, «STOP”, «OBD”, «FUEL OPN”, «AIRSUS” (7.5 A), «S/ROOF”, «FR DEF” и «RR FOG”
2	60A AIRSUS — С пневмоподеской: Пневмоподвеска
3	140A ALT — Предохранители: «INP-J/B”, «AIRSUS” (60 A), «ABS NO. 1”, «ABS NO. 2”, «RDI FAN”, «RR DEF”, «HEATER”, «PBD”, «H-LP CLN/MSB”, «H-LP CLN”, «PWR OUTLET NO. 2”, «TOWING”, «TAIL”, «PANEL”, «FR FOG”, «CIG”, «RADIO NO. 2”, «ECU-ACC”, «PWR OUTLET NO. 1”, «GAUGE NO. 1”, «ECU-IG NO. 1”, «FR WIP”, «RR WIP”, «WASHER”, «HEATER”, «SEAT HTR”, «ECU-IG NO. 2”, «P/SEAT”, «PWR”, «TI&TE”, «RR DOOR LH”, «RR DOOR RH”, «MPX-B”, «AM1”, «DOOR NO. 2», «STOP”, «OBD”, «FUEL OPN”, «AIRSUS» (7.5 A), «S/ROOF”, «FR DEF” и «RR FOG”
4	30A PBD — Замок двери багажника
5	30A H-LP CLN/MSB — Омыватель фар
6	30A H-LP CLN — Омыватель фар
7	30A ABS NO. 1 — ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
8	40A RR DEF — Обогрев заднего стекла
9	50A HEATER — Кондиционер, обогрев заднего стекла
10	7,5A DRL — Дневные ходовые огни
11	15A H-LP L LWR — Ближний левый свет
12	15A H-LP L UPR — Дальний левый свет
13	15A H-LP R UPR — Дальний правый свет
14	20A PWR OUTLET NO. 2 — Розетка
15	30A TOWING — Освещение прицепа
16	50A ABS NO. 2 — ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
17	50A RDI FAN — Вентилятор системы охлаждения
18	15A HAZ — Указатели поворота
19	7,5A CRT — Аудио система
20	7,5A ALT-S — Система зарядки
21	10A ETCS — Электроника двигателя
22	10A HORN — Звуковой сигнал
23	40A MAIN — Дневные ходовые огни, левая фара, правая фара, предохранители: «H-LP R LWR”, «H-LP R UPR”, «H-LP L UPR”, «H-LP L LWR” и «DRL”
24	30A AM2 — Стартер, предохранители: «GAUGE NO. 2”, «IGN” и «INJ”
25	15A RADIO NO. 1 — Аудио система, навигация
26	7,5A ECU-B — Стеклоподъемники, комбинация приборов, кондиционер, дисплей навигации, люк, электропривод сидений, регулировки рулевой колонки, стеклоочиститель, монохромное зеркало заднего вида, блок мультиплекс, подсветка панели приборов, дистанционное управление гаражными воротами, лампы в дверях, дверь багажника, память настроек водителя
27	7,5A DOME — Комбинация приборов, освещение салона, подсветка зеркала в козырьке, подсветка замка зажигания, освещение багажного отсека, освещение номерного знака, подсветка внутренних ручек дверей, освещение пространства для ног, подсветка порогов, лампы в дверях
28	7,5A TEL — Lexus Link System
29	30A AMP — Аудиосистема
30	25A DOOR NO. 1 — Блок мультиплекс
31	25A A/F — Электроника двигателя
32	25A EFI NO. 1 — Электроника двигателя, предохранитель: «EFI NO. 2”
33	15A H-LP R LWR — Ближний правый свет
34	10A EFI NO. 2 — Электроника двигателя

Реле под капотом

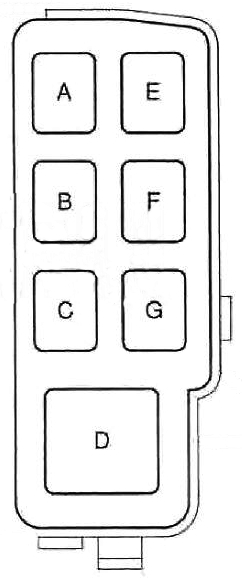

Схема реле

Расшифровка реле

A — STARTER реле системы запуска
B — HORN реле звукового сигнала
C — EFI MAIN главное репе системы впрыска / топливный модуль / бензонасос
D — AIR SUS реле пневмоподвески
E
F
G — A/F реле электронного блока управления двигателем

Вне основных блоков в Toyota Harrier 2 могут быть установлены дополнительные защитные элементы, такие как реле центрального замка, реле обогрева или другие компоненты электрики.

Если у вас остались вопросы по предохранителям, реле или схемам Toyota Harrier 2, пишите в комментариях ниже.
