Renault Koleos второго поколения производился в период с 2016 по 2024 год, включая 2017, 2018, 2019, 2020, 2021, 2022 и 2023 годы. За эти годы автомобиль подвергся нескольким рестайлингам. В этой статье мы подробно разберём схемы предохранителей и реле Renault Koleos 2, укажем расположение блоков предохранителей, предоставим фото-примеры и выделим предохранитель прикуривателя Renault Koleos для удобства ремонта и диагностики.
Конкретное расположение блоков предохранителей и их функции могут варьироваться в зависимости от года выпуска, комплектации электрики и рынка сбыта вашего Renault Koleos.
Блоки предохранителей в салоне
В интерьере автомобиля предусмотрено два основных блока предохранителей: один слева от панели приборов, другой справа (на торце, за защитной панелью).

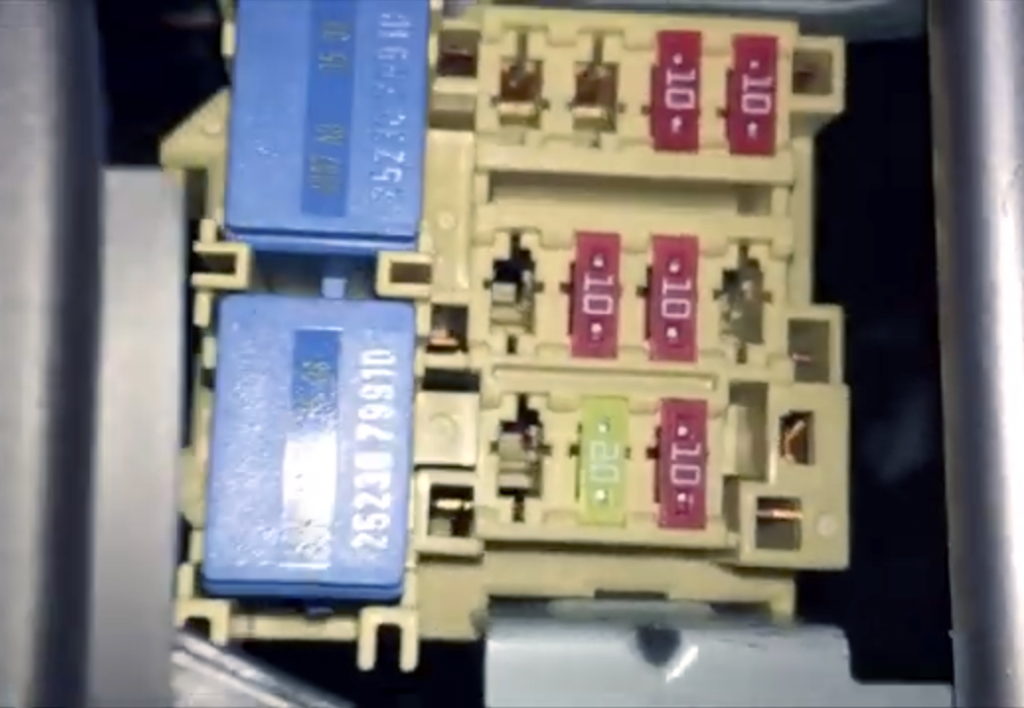

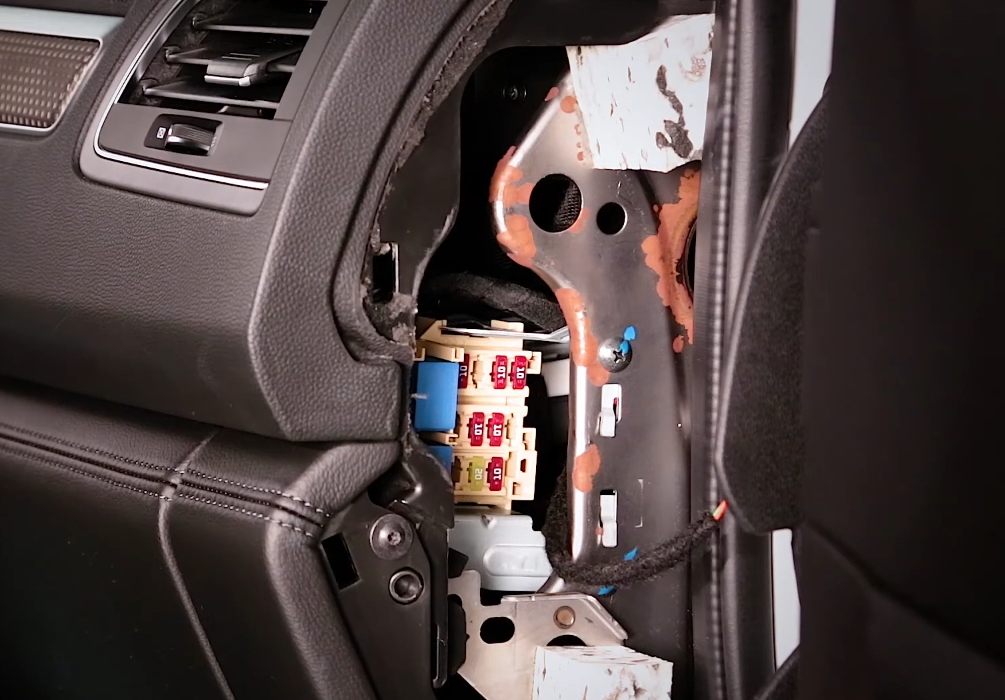

Блок справа

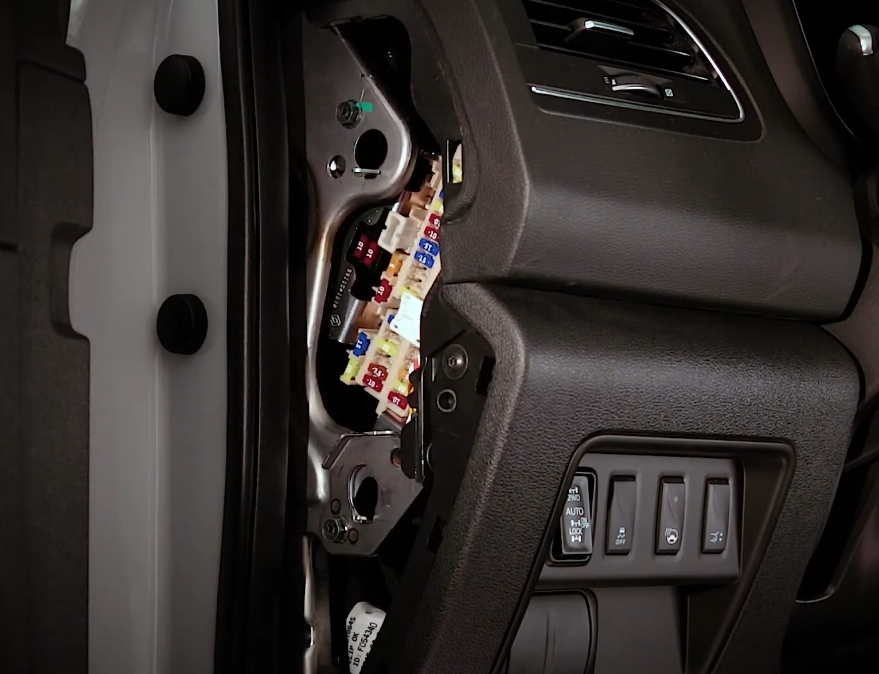

Основной блок слева
Основной блок предохранителей

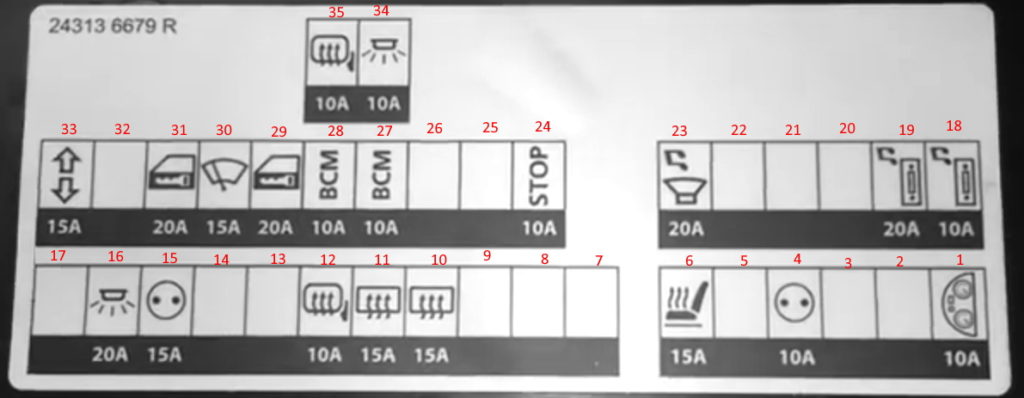

Схема предохранителей
Расшифровка предохранителей
| 1 | 10A Насос омывателя лобового и заднего стекол (677) через подрулевой переключатель (1519), приборная панель |
| 2 | 10A В версии с подогревом руля: питание предохранителя f3 на плате |
| 3 | |
| 4 | 10А Гнездо для дополнительного оборудования |
| 5 | |
| 6 | 15A Обогрев передних сидений |
| 7 | 20A Вентилятор отопителя, компрессор кондиционера, реле перезапуска мотора (Engine Restart Baypass Control) |
| 8 | |
| 9 | |
| 10 | 15A Обогрев заднего стекла |
| 11 | 15A Обогрев заднего стекла |
| 12 | 10A Подогрев боковых зеркал |
| 13 | 10А ABS или стоп-сигналы |
| 14 | 20А |
| 15 | 15А Прикуриватель Renault Koleos |
| 16 | 20А Внутреннее освещение |
| 17 | 20A Мотор печки, резистор вентилятора, усилитель кондиционера |
| 18 | 10А Мультимедийная система |
| 19 | 20А Аудиосистема, навигационный модуль, камера 360 градусов |
| 20 | 5A Модуль BCM, охранная сирена, многофункциональный селектор |
| 21 | |
| 22 | |
| 23 | 20А Аудиооборудование |
| 24 | 10A Выключатель стоп-сигналов, модуль BCM |
| 25 | 5A Система полного привода, усилитель антенны сигнализации |
| 26 | |
| 27 | 10A Модуль BCM, многофункциональный селектор |
| 28 | 10A Модуль BCM, электронный ручник, OBD-разъём, полный привод, подсветка панели, реле стеклоподъёмников, реле зеркал |
| 29 | 20А Центральный замок, модуль BCM |
| 30 | 15A Омыватель лобового стекла |
| 31 | 20А Центральный замок, модуль BCM |
| 32 | |
| 33 | 15А Аварийка и поворотники |
| 34 | 10А Салонное освещение |
| 35 | 10А Система обогрева |
Предохранитель прикуривателя в Renault Koleos 2 — это номер 15 (15A).
Реле размещены на задней стороне основного блока предохранителей в салоне.
- Реле зажигания
- Реле вентилятора радиатора
- Реле обогрева заднего стекла
- Вспомогательное реле зажигания
Вспомогательный блок
Пример фото
Схема вспомогательного блока
Функции предохранителей
| 71 | 10A Датчик угла руля |
| 72 | 10A Приборная комбинация |
| 73 | 10A Аудиосистема, навигация, камера кругового обзора |
| 74 | 10A Контроллер АКПП (TCM) |
| 75 | — |
| 76 | 10A Блок климата, усилитель кондиционера |
| 77 | 10A ABS |
| 78 | — |
| 79 | 10A Реле масляного насоса |
| 80 | 20A Аудио, навигация, камера 360° |
| 81 | 10A Контроллер АКПП (TCM) |
| R1 | Вспомогательное реле |
| R2 | Реле зажигания |
Дополнительные элементы, такие как реле масляного насоса или контроллер АКПП (TCM), могут быть установлены отдельно под приборной панелью.
Блоки предохранителей в моторном отсеке
Монтажные блоки под капотом
Эти блоки размещены в моторном компарте слева, под воздухозаборным патрубком.
Чтобы добраться до блоков, снимите воздухозаборник.
- А — предохранитель на замену
- B — исправный предохранитель
Блок А
Фото первого монтажного блока А
Проверяйте маркировку на крышках блоков по вашим схемам.

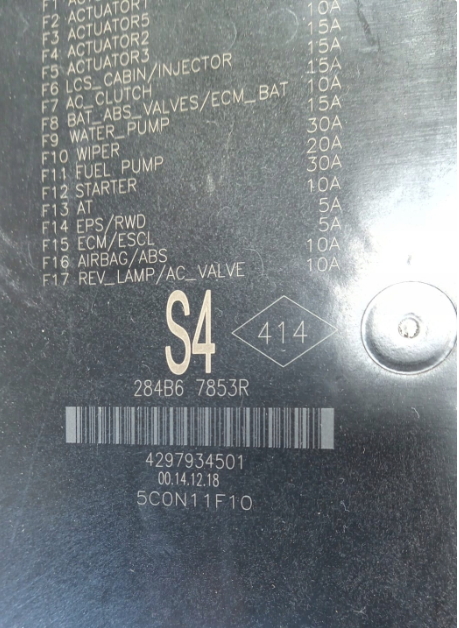

Описание с крышки блока
Схема блока А
Расшифровка
| 81 | 10А ЭБУ двигателя (впрыск) |
| 82 | 15А ЭБУ двигателя (форсунки) |
| 83 | 15А Дроссель, ЭБУ, клапан EVAP, MAF-датчик, катушки зажигания, главное реле, клапаны выпуска/впуска, ТНВД, форсунки, блок в отсеке, датчик AFR, подогрев топлива, датчик воды в топливе, байпас охлаждения |
| 84 | 10А ЭБУ, клапан впускного коллектора, клапаны ГРМ |
| 85 | 15А Датчик AFR, лямбда-зонд, турбо, ЭБУ, контроллер свечей накала |
| 86 | 15А Форсунки, катушки, блок предохранителей |
| 87 | 15А Реле компрессора А/С |
| 88 | 10А ABS |
| 89 | 15А Насос охлаждения |
| 90 | 30А Реле и мотор дворников |
| 91 | 20А Реле топливного насоса |
| 92 | 30А Стартер |
| 93 | 10А ЭБУ двигателя/АКПП, датчики трансмиссии, блок в отсеке |
| 94 | 5А Электроусилитель руля (EPS) |
| 95 | 5А Блокировка руля |
| 96 | 10А Реле рестарта / ABS |
| 97 | 10А Фары, компрессор, датчики АКПП, блок в отсеке |
Блок B
Фото второго монтажного блока
Схема с крышки
Схема блока B
Расшифровка
| 34 | 15A Реле клаксона |
| 35 | 30A Дизель: Реле PTC 2 |
| 36 | 30A Дизель: Реле PTC 3 |
| 37 | 30A Дизель: Реле PTC 1 |
| 38 | 30A Электронный ручник |
| 39 | 30A Опциональное гнездо |
| 40 | — |
| 41 | 30A Электронный ручник |
| F | 50A ESP |
| G | 30A ABS |
| H | 50A ESP |
| I | 30A Реле омывателей фар |
| J | — |
| K | 40A ABS |
| L | 30A Реле стартера/зажигания (предохранители 1-4, 10-12) |
| M | 50A Реле стеклоподъёмников, моторы сидений, шторка |
| R1 | Реле клаксона |
Вспомогательные блоки под капотом
В моторном отсеке могут быть дополнительно установлены блоки реле и предохранителей.
Блок 1 — фото
Схема первого блока
Функции
- CVT OIL PUMP RELAY — реле насоса масла АКПП
- CVT CONT — ЭБУ вариатора
- FUEL HEATER — нагреватель топлива
- RAD_FAN — радиаторный вентилятор
- STARTER RELAY — реле стартера
- USM — основной блок под капотом
Блок 2 — фото
Схема второго блока
Расшифровка
| HEATED SCREEN | Обогрев заднего стекла |
| H/LAMP WASHER RELAY | Реле омывателей фар |
| ANTI THEFT HORN RELAY | Реле сигнала тревоги |
| HEATED FRONT SCREEN RELAY | Реле обогрева лобового стекла |
Блок высокомощных предохранителей
Этот блок установлен на положительном клемме аккумулятора и включает мощные плавкие вставки.
Схема блока
Функции вставок
- F1 450A — Стартер
- F2 450A — Генератор
- F3 100A — Питание предохранителей F1-F16 на плате (777); в микро-гибриде — F1/F2 на (1793)
- F4 100A — Блок защиты (1337); питание F4 на (1792)
- F5 50A — Доп. обогреватель салона
- F6 100A — Реле зажигания, обогрев стекол, питание F1-F16 и F22 на (260)
- F7 100A — Блок защиты (1337)
Обнаружили неточность или хотите дополнить информацию — оставьте отзыв в комментариях.
