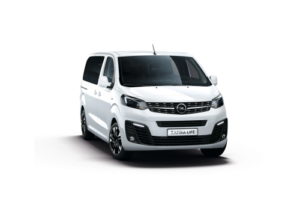

Opel Zafira Life выпускалась в 2019, 2020, 2021, 2022 и 2023 годах. За этот период автомобиль подвергся обновлениям. В этой статье мы подробно разберем распиновку предохранителей и реле для Opel Zafira Life, включая схемы блоков, фото расположения, примеры исполнения и ключевые элементы, такие как предохранитель прикуривателя. Полезная информация для диагностики и ремонта электрики автомобиля.
Функции предохранителей в блоках, их номиналы и количество могут варьироваться в зависимости от года выпуска, комплектации (ECO или Full) и региона поставки Opel Zafira Life.
Расположение блоков в салоне
Основной блок предохранителей
Главный монтажный блок с предохранителями размещен слева в нижней части торпедо, под панелью приборов.
Чтобы получить доступ, снимите защитный колпачок или перчаточный ящик. В версиях с праворульным управлением блок находится внутри бардачка.
Внешний вид блока предохранителей примерно такой.
Распиновка схемы
Расшифровка предохранителей
| F1 | 30A Полная комплектация: замок зажигания, кнопка запуска двигателя ADML. |
| 10A ECO: электромагнитное зеркало, насос для топливной присадки, DAEH, ASR+ с накаткой, сцепление CTC. | |
| F2 | 3A Полная: датчик угла поворота руля. |
| F3 | 3A Полная: розетка для устройств, Joystic Comelec. |
| 5A ECO: BSG TC. | |
| F4 | 7,5A Полная: розетка приборов, диагностическая розетка, двухфункциональный тормозной переключатель, модуль стабилизации напряжения. |
| 15A ECO: звуковой сигнал. | |
| F5 | 5A Полная: многофункциональный дисплей, камера заднего вида, парковочный ассистент с ЭБУ. |
| 20A ECO: насос омывателя переднего/заднего стекла. | |
| F6 | 15A Полная. |
| 20A ECO: насос омывателя переднего/заднего стекла. | |
| F7 | 10A Полная: аудиоусилитель, задний BCC. |
| 10A ECO: передняя 12В розетка. | |
| F8 | Задний стеклоочиститель. |
| F9 | Салонное освещение. |
| F10 | Передние/задние приводы замков + топливный лючок. |
| F11 | Передние/задние приводы топливного лючка. |
| F12 | 3A Полная: сигнализация, APV тревога. |
| 7,5A ECO: главный выключатель CTC, DMTC, диагностический порт. | |
| F13 | 3A Полная: модуль котла, APV напряжение. |
| 10A ECO: передний мультиплексор, ЭЛТ, BCC, VTH, MCP. | |
| F14 | 15A Полная. |
| 5A ECO: BTA, сигнализация. | |
| F15 | 5A ECO: диагностический разъем. |
| F16 | 5A Полная. |
| 3A ECO: выключатель останова, DMTR. | |
| F17 | 10A Полная: 12В розетка в багажнике/грузовом отсеке. |
| 5A ECO: CMB. | |
| F18 | 5A Полная: телематический модуль. |
| 5A ECO: обогреватель контура охлаждения салона. | |
| F19 | 5A Полная: трекер. |
| 3A ECO: BSG, HDC, VCI. | |
| F20 | 15A Полная: предохранители в релейном блоке 3. |
| F21 | 3A Полная: зарядка Nomadic, кард-ридер. |
| 3A ECO: блокировка руля, Push DEM (ADML). | |
| F22 | 3A Полная: освещение бардачка, кард-ридер. |
| 3A ECO: CDPL, CVM. | |
| F23 | 3A Полная: зеркала с электроприводом, такси, парковка с слепыми зонами. |
| 5A ECO: индикатор непристегнутого ремня. | |
| F24 | 5A Полная: сервитут, модуль CV00. |
| 5A ECO: AAS, задняя камера. | |
| F25 | 5A Полная: корректор фар, электрохромное зеркало. |
| 5A ECO: подушка безопасности. | |
| F26 | 3A Полная: розетки приборов, индикаторы ремней, APV. |
| 3A ECO: ESP контроль. | |
| F27 | 3A Полная: датчик дождя, подрулевой переключатель. |
| 5A ECO: обогреватель модуль. | |
| F28 | 10A Полная: MCP-BCC переключение, мультиплексор, аудио, проектор. |
| 5A ECO: трекер. | |
| F29 | 5A Полная: проводка PSF1. |
| 20A ECO: RD6, NAC, RCC. | |
| F30A | 15A Полная: аудио APV. |
| F30B | 15A Полная: аудио APV. |
| F31 | 5A Полная: ЭБУ подушки. |
| 15A ECO: вторая аудиосборка. | |
| F32 | 5A Полная: левые/правые сдвижные двери. |
| 15A ECO: прикуриватель или 12В розетка. | |
| F33 | 15A Полная: прикуриватель или 12В розетка. |
| F34 | 3A Полная: сервитут, прицепной блок. |
| 5A ECO: такси, AAS с ЗУР, зеркала, BTR-трансформер. | |
| F35 | 5A Полная: прицепной ЭБУ, панель приборов. |
| 5A ECO: фары коррекция, BCP, температура, диагностика. | |
| F36 | 20A Полная: аудио. |
| 5A ECO: бардачок освещение, зарядка, кард-ридер. | |
| Реле в блоке | |
| R1 | Аксессуарное питание +. |
| R2 | CAN питание +. |
| R3 | Полная: задний стеклоочиститель. |
| ECO: +APC подача. | |
| R4 | Полная: передние/задние приводы замков. |
| R9 | |
| R4 | ECO: задний стеклоочиститель реле. |
| R5 | ECO: передний омыватель насос. |
| R6 | ECO: задний омыватель насос. |
| R7 | ECO: клаксон. |
| R8 | ECO: передние/задние приводы замков. |
| R13 | |
Предохранитель прикуривателя в Opel Zafira Life — это F32 или F33, ответственные за 12В розетку.
Дополнительный блок предохранителей и реле
Этот блок установлен за основным, на передней стенке салона.
Фото расположения
Схема блока
Обозначения предохранителей
| F1 | 40A Обогрев заднего стекла. |
| F2 | 7,5A Полная: обогрев зеркал. |
| 10A ECO: обогрев зеркал. | |
| F3 | 20A Полная: 230В розетка. |
| 30A ECO: передние электроокна. | |
| F4 | 15A Полная: складывание зеркал. |
| 30A Полная: складывание зеркал, Si 2 LVE. | |
| 20A ECO: 12В розетка, 230В комплект APV. | |
| F5 | 30A Полная. |
| 20A ECO: BSG RQ. | |
| F6 | 30A Полная: передний электростеклоподъемник двигатель. |
| 10A ECO: складывание зеркал. | |
| F7 | 30A Полная: обогрев сидений. |
| 10A ECO: складывание зеркал. | |
| F8 | 25A Полная: аудиоусилитель. |
| 40A ECO. | |
| F9 | 20A Полная: AR-очистка экранов. |
| 15A ECO: 12В RG2 розетка. | |
| F10 | 15A Полная: 12В розетка. |
| 3A ECO: BSG. | |
| F11 | 5A Полная: прицеп сервитут, 7/13 треков. |
| 20A Полная: прицеп сервитут, 7/13 треков. | |
| 20A ECO: обогрев сидений, двойной задний дворник. | |
| F12 | 30A Полная: водительское сиденье электро. |
| 20A ECO: обогрев сидений или многосекционное. | |
| F13 | 40A Полная. |
| F14 | 30A Полная: пассажирское сиденье электро. |
| F15 | 25A Полная. |
| F16 | 5A Полная. |
| F17 | 10A Полная. |
| F18 | 25A Полная. |
| F19 | 7,5A Полная. |
| F20 | 3A Полная. |
| F21 | 3A Полная: сдвижные двери электро левые/правые. |
| F22 | 20A Полная: бардачок 12В, 230В APV. |
| F23 | 3A Полная: прицеп сервитут. |
| Реле | |
| R1 | Полная: правое зеркало складывание. |
| ECO: заднее стекло + зеркала обогрев. | |
| R2 | Полная: левое зеркало складывание. |
| ECO: электроокна. | |
| R3 | Полная: обогрев зеркал и заднего стекла. |
| ECO: зеркала складывание. | |
| R4 | ECO: зеркала складывание. |
| R5 | ECO: обогрев крышки. |
| R6 | ECO: 12В розетка. |
| R7 | ECO: сиденья обогрев. |
Монтажные блоки в моторном отсеке
Блок предохранителей и реле под капотом
В двигательном отсеке слева от аккумулятора, под капотом, размещен основной блок предохранителей и реле. Доступ показан на схематичном изображении.
Вариант 1 (Full комплектация)
Фото блока
Схема предохранителей
Назначение элементов
| MF1 | — |
| MF5 | — |
| MF6 | — |
| MF8 | Дизель Euro 6: датчики NOX и SCR. |
| MF9 | — |
| MF10 | — |
| MF11 | — |
| MF12 | Стеклоочиститель, МКПП, ЭБУ Ax6 III. |
| MF13 | Обогреватель охлаждения и салона. |
| MF14 | ЭБУ Comelec Ax6 III. |
| MF15 | — |
| MF16 | — |
| MF17 | — |
| MF18 | Двухфункциональный тормозной переключатель. |
| MF19 | — |
| F1 | Реле питания 1032, дизельные инжекторы. |
| F2 | Реле вентилятора охлаждения, велосипедный вентилятор, блок. |
| F3 | Реле рулевого, стабилизатор напряжения, реверс генератора. |
| F4 | Инжектор SCR. |
| F5 | Заслонка насоса привода. |
| F6 | Датчик воздуха, EGR клапан. |
| F7 | Регулятор дизельного насоса, TGV пропорционал. |
| F8 | Датчик воды в топливе, масляный насос ЭМ. |
| F9 | Электронный иммобилайзер. |
| F10 | — |
| F11 | Рулевой переключатель, корректор двигателя, топливный насос присадки. Сдвижная дверь электро. |
| F12 | Нагревательное сопло. |
| F13 | Трекер DMTR. |
| F14 | Мощный насос омывателя перед/зад. |
| F15 | ARTIV, диагностика, сцепление, уровень охлаждения, ГУР ЭБУ. |
| F16 | Кондиционер насос AR. |
| F17 | Системный интерфейс. |
| F19 | Передний стеклоочиститель. |
| F20 | Насос мощности, омыватель перед/зад. |
| F21 | Фар омыватель насос. |
| F22 | Звуковая сигнализация. |
| F23 | Правый ближний свет. |
| F24 | Левый ближний свет. |
| F25 | — |
| F26 | — |
| F27 | — |
| F28 | — |
| F29 | Стартер. |
| F30 | Дизельный преднагрев. |
| Реле | |
| R1 | Дизель ЭБУ двигателя. |
| R2 | BSM вождение. |
| R3 | BSM вождение. |
| R4 | Двигатель ЭБУ, CPC рулевое (1032), стабилизатор, реверс генератор, вентилятор. |
| R5 | Двигатель ЭБУ, FAP присадки (DV6C-DV6D). |
| R6 | + БТР подача. |
| R7 | Стартер. |
| R8 | Передний стеклоочиститель. |
| R9 | |
| R10 | Омыватель перед/зад насос. |
| R11 | Фар омыватель насос. |
| R12 | Звуковая сигнализация. |
| R13 | — |
| R14 | Левый ближний свет. |
| R15 | Правый ближний свет. |
| R16 | |
| R17 | |
Вариант 2 (ECO комплектация)
Фото блока
Схема
Расшифровка
| F1 | 40A Кондиционер вентилятор. |
| F2 | 60А ABS/ESP ЭБУ. |
| F3 | 80А Салонный блок 3. |
| F4 | 30А ABS/ESP компьютер. |
| F5 | 50А Интеллектуальный блок (правые поворотники, габариты, стопы, задний ход, ПТФ правые). 20А Лобовое стекло обогрев. |
| F6 | 60А Двухскоростной вентилятор GMV. 20А BVA AxN8 — BVA Ax6III (термо). |
| F7 | 70А Интеллектуальный коммутационный блок. |
| F8 | 15А Топливный насос ЭБУ, термостат пилот, масляный клапан, воздухомер, кислородные датчики (EP6FADTX), вода переключатель, клапан (EP6FDT). 20А Двигатель компьютер (EB2DT/EP6FDT), подкачка (DV6F/DW10F). |
| F9 | 15А Подкачка пилот (DW10F), впуск/выпуск клапаны, масляный клапан, воздухомер, кислород (EP6FADTX), вода переключатель, клапан (EP6FDT). |
| F10 | 15А Двигатель компьютер — дизельный регулятор, турбо клапан (DV5R/DW10F) — термостат S (DV5R) — продувочный нагрев, клапаны (EP6FADTX) — баллон промывка — кислород (EB2ADTS). |
| F11 | 20А Двигатель компьютер. |
| F12 | 5А Приборы — GMV реле — Istars — DMTC, турбо охлаждение (EB2ADTS/EP6FADTX), сервисный блок (EP6FADTX). |
| F13 | 5А Интеллектуальный коммутационный блок. |
| F14 | 5А Уровень заряда АКБ блок. |
| F15 | 20А Лобовое стекло электрообогрев. |
| F16 | 15А ПТФ. 10А ДХО. |
| F17 | 10А Диагностика реле GMP BFRM — BSI1 — двигатель компьютер — NOx датчик низкий (DV5R/DW10 DV5R). |
| F18 | 10А Правый дальний свет. |
| F19 | 10А Левый дальний свет. |
| F20 | 30А Двигатель компьютер, подкачка (ER6EDT) — зажигание катушки (EB2ADTS/EP6FADTX). |
| F21 | 30А Стартер. |
| F22 | 40А Резерв — такси. |
| F23 | 40А Стартер/генератор. |
| F24 | 40А Салонный блок 5. |
| F25 | 40А Салонный блок 3. |
| F26 | 15/20А Отопитель. |
| F27 | 25А Интеллектуальный блок (правый ближний, задний ход правый, ПТФ левые, габариты левые задние, третий стоп). |
| F28 | 30А Мочевина насос питание, трубки резистор (UCE/DV5R) — NOx датчик (DW10F) — двигатель (EP6FADTX) — (BlueInjection, AdBlue). |
| F29 | 40А Лобовое стеклоочиститель. |
| F30 | 80А Предварительный нагрев блок. |
| F31 | 80А Коммутация и защита блок. |
| F32 | 80А ГУР, левый ближний, статические поворотники, боковые, указатели левые, габариты перед/зад, стопы левые, номер освещение. |
| Реле | |
| R1 | Двигатель ЭБУ / Euro6 дизель (SCR модуль питание). |
| R2 | Кондиционер компрессор / лобовое обогрев. |
| R3 | Стартер / тепловая предподготовка. |
| R4 | ПТФ / ДХО. |
| R5 | Кондиционер вентилятор. |
| R6 | Стартер. |
| R7 | Передний стеклоочиститель. |
| R8 | Передний стеклоочиститель. |
| R9 | Фары. |
Блок на аккумуляторе
На положительном клемме АКБ установлен блок мощных предохранителей для высокомощных цепей.
Схема
Расшифровка
- 60A — Двухскоростной вентилятор ЭБУ.
- 100А — Предохранителей блок.
- 80А — Гидроусилитель руля.
- 80A — Салонный блок предохранителей.
- 80A — Другой салонный блок предохранителей.
Если вы заметили неточность или хотите дополнить материал по предохранителям Opel Zafira Life — оставьте комментарий.
