Расположение и назначение предохранителей Nissan Avenir Expert

Nissan Avenir представляет собой универсальный автомобиль среднего размера, построенный на базе платформы второго поколения Nissan Primera. Первое поколение модели с кузовом W10 выпускалось в период с 1990 по 1997 год. Второе поколение под индексом W11 производилось с 1998 по 2006 год. Nissan Expert — это практичный грузопассажирский вариант на основе Avenir, поэтому их электрические блоки имеют похожую конфигурацию. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Nissan Avenir и Nissan Expert, включая схемы, расшифровку номиналов и фото блоков предохранителей.

Расположение блоков предохранителей в Nissan Avenir и Expert

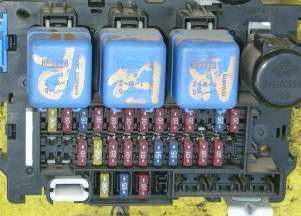

Блок предохранителей и реле в пассажирском отсеке

Располагается справа от перчаточного отделения, за бардачком.

Видео демонстрация места блока и процесса замены предохранителя прикуривателя в Nissan Avenir.

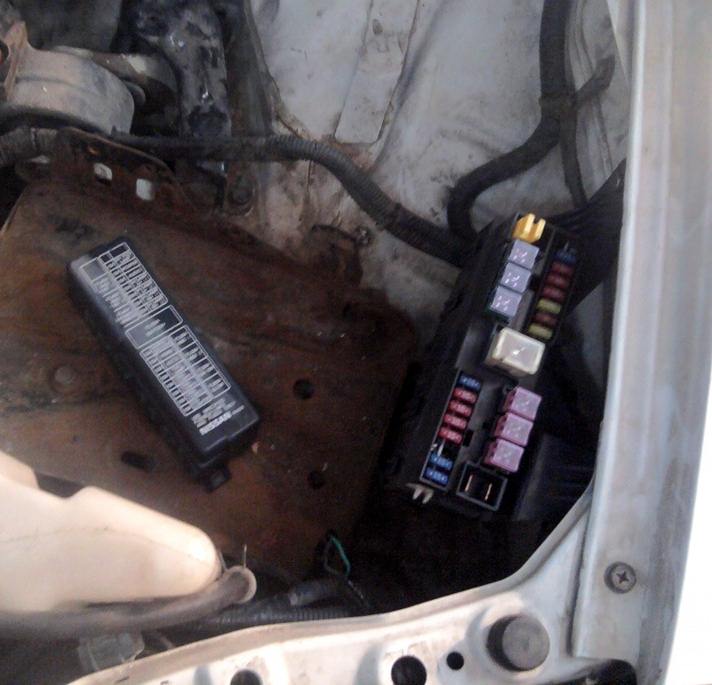

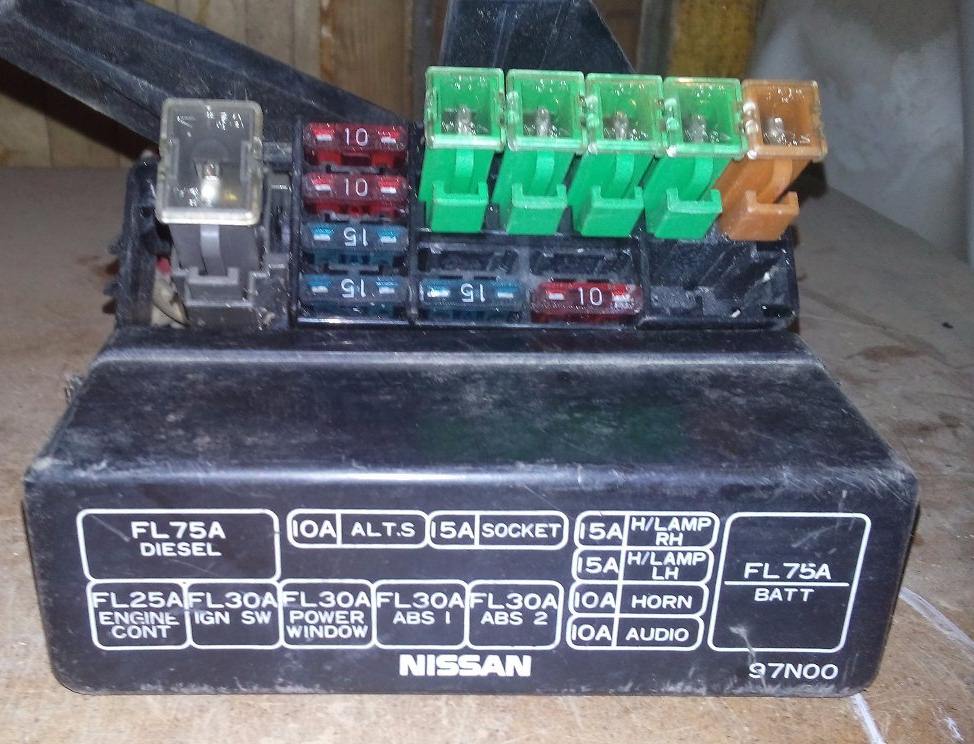

Блок предохранителей под моторным отсеком

Этот блок размещен вблизи аккумуляторной батареи.

Вариант 1

Вариант 2

Блок реле

Расположен на задней стороне, в районе бачка для жидкости омывателя.

Расшифровка предохранителей для Nissan Avenir

Предохранители в салоне

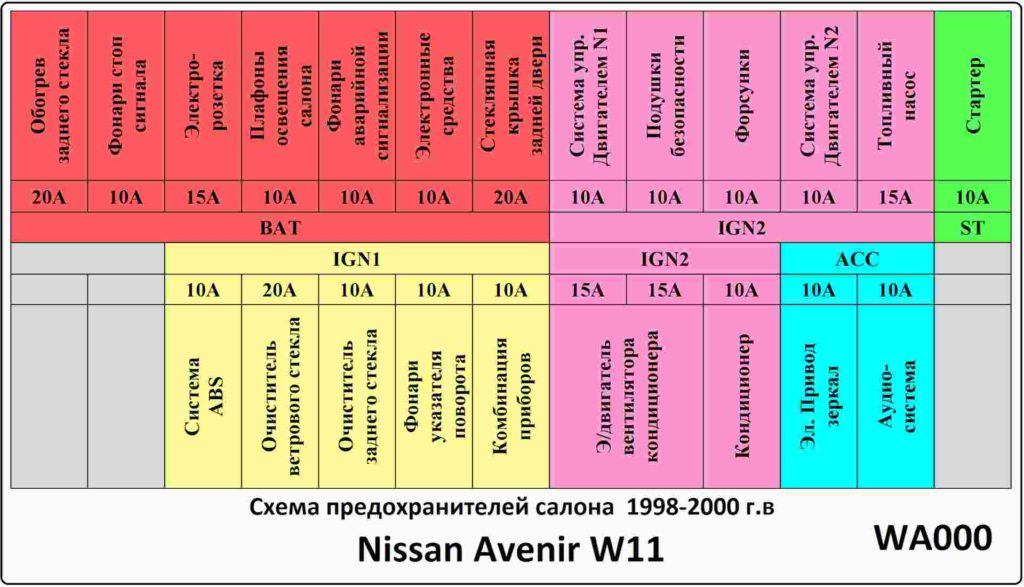

Вариант 1

Расшифровка схемы предохранителей Nissan Avenir в салоне

Верхний ряд
Группа BAT
1. 20А — обогрев заднего стекла
2. 10А — стоп-сигналы
3. 15А — прикуриватель и дополнительные розетки
4. 10А — освещение салона
5. 10А — ближний свет фар
6. 10А — резервная цепь (не задействована по умолчанию)
7. 10А — обогрев лобового стекла (дополнительная опция)

Группа IGN1
1. 10А — электронный блок управления мотором
2. 10А — система SRS (воздушные подушки)
3. 10А — элементы топливной системы впрыска
4. 10А — резервная цепь (не задействована по умолчанию)
5. 15А — топливный насос

Группа ST
1. 10А — запуск стартера

Нижний ряд
Группа IGN1
1. 10А — ABS система
2. 20А — дворники передние
3. 10А — задний дворник
4. 10А — указатели поворота
5. 10А — панель приборов

Группа IGN2
1. 15А — вентилятор системы охлаждения
2. 15А — вентилятор системы охлаждения
3. 10А — кондиционер

Группа ACC
1. 10А — электрорегулировка зеркал
2. 10А — магнитола и аудиосистема

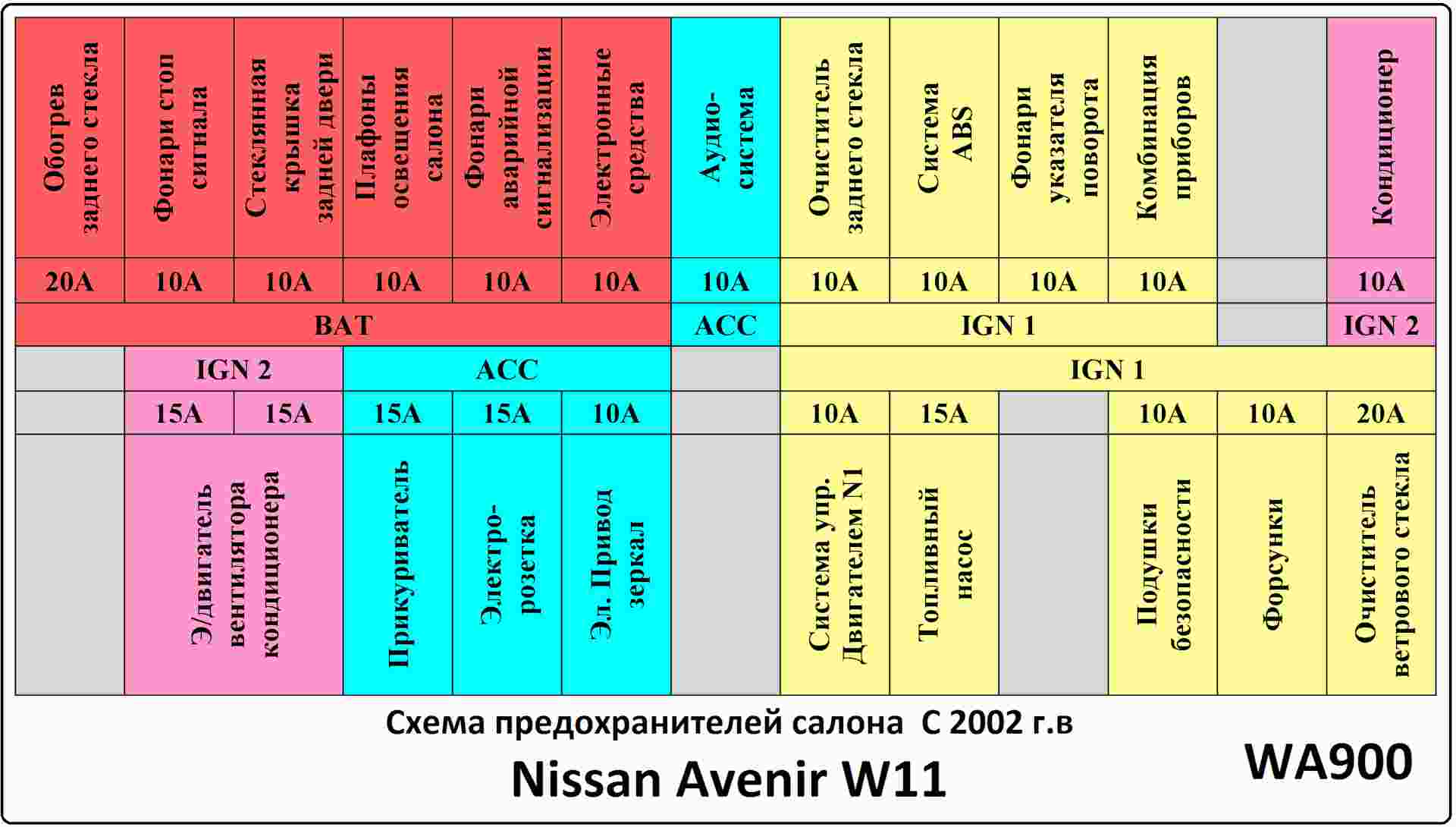

Вариант 2

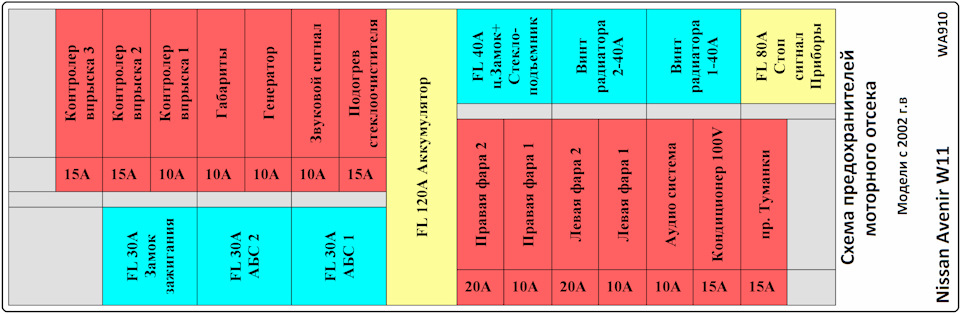

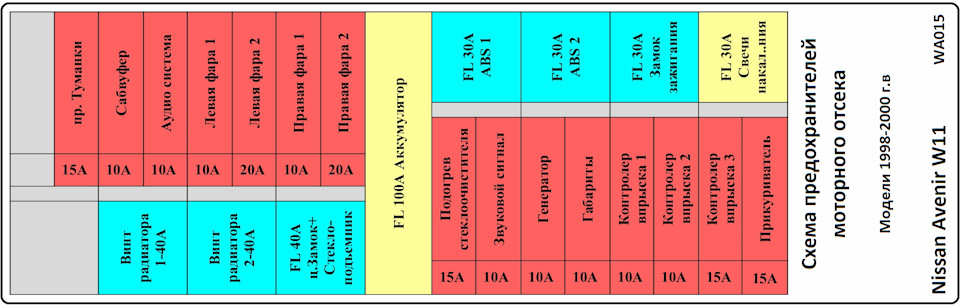

Предохранители под капотом для Nissan Avenir

Вариант 1

Вариант 2

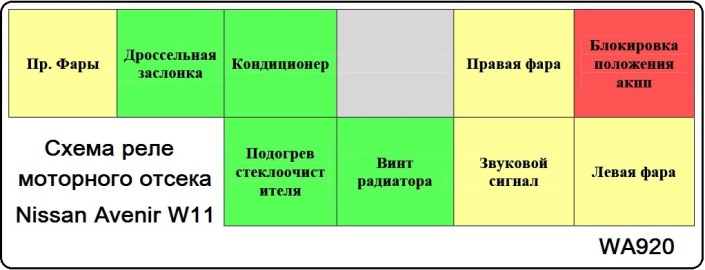

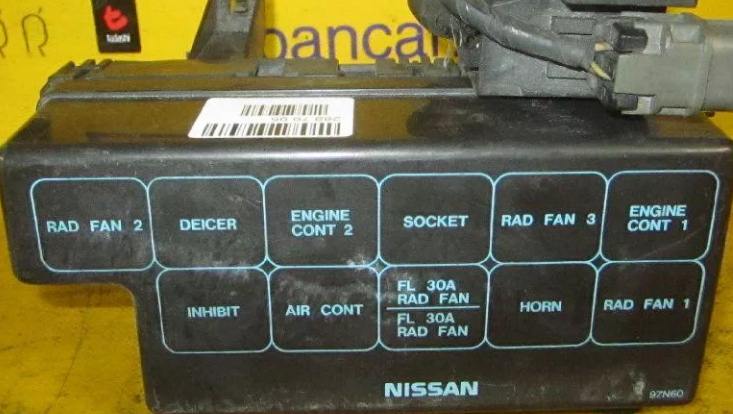

Схема реле под капотом Nissan Avenir

Схема реле обычно указана на внутренней стороне крышки блока.

Расшифровка для Nissan Expert: предохранители и реле

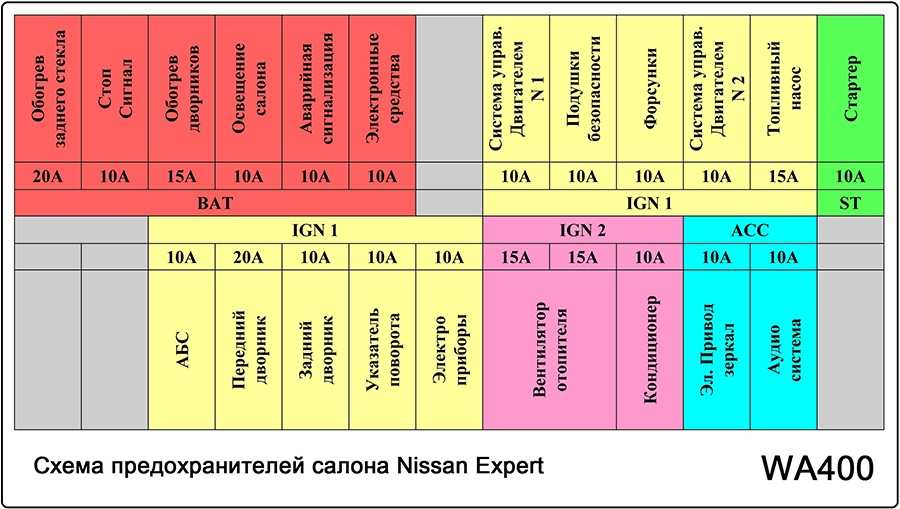

Предохранители в салоне Nissan Expert

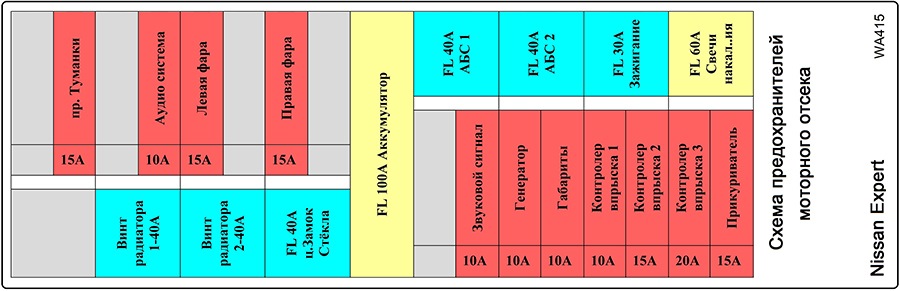

Предохранители под капотом Nissan Expert

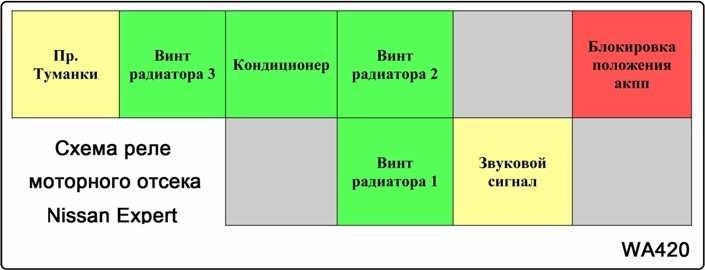

Реле под капотом Nissan Expert

Важно: возможны различия между схемами в статье и реальным расположением на вашем автомобиле. Рекомендуем проверять информацию на крышке блока предохранителей Nissan Avenir или Expert.

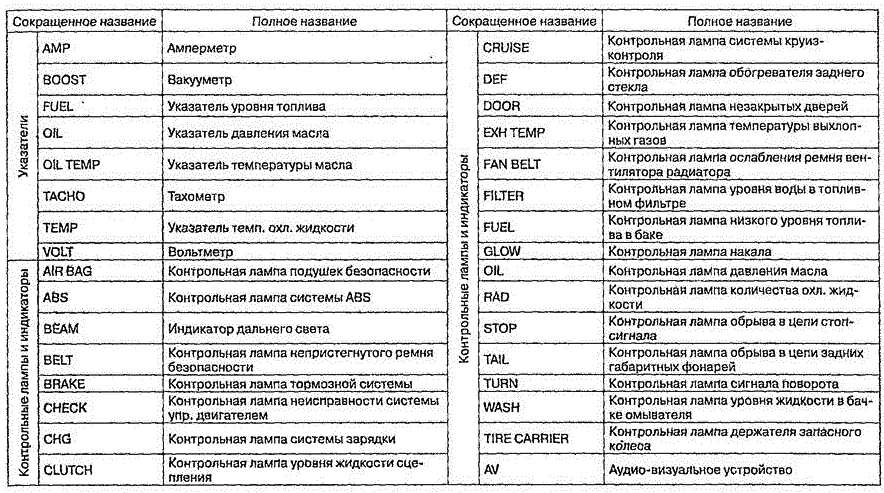

Расшифровка английских обозначений предохранителей
