Lexus GX 470 — это первое поколение внедорожника из линейки Lexus GX, производившегося в период с 2002 по 2009 годы, включая модели 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годов выпуска. За эти годы автомобиль прошел обновление дизайна (фейслифтинг). В этой статье мы подробно разберем расположение блоков предохранителей и реле для Lexus GX 470, включая схемы, фото-иллюстрации и точные места установки. Особое внимание уделим предохранителю прикуривателя, замене предохранителей и диагностике электрических систем GX 470.
Положение блоков и функции их компонентов могут варьироваться в зависимости от модификации автомобиля.
Блоки в моторном отсеке
Расположение

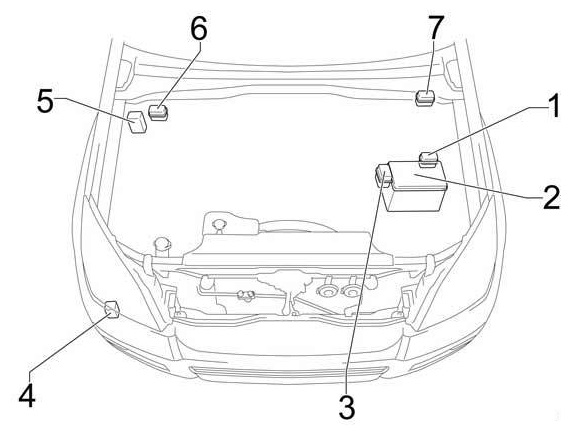

Общая диаграмма размещения блоков в моторном отсеке
Функции элементов
- Блок реле №1
- Блок предохранителей и реле
- Блок реле №2
- Реле очистителей фар
- Блок управления контролем устойчивости (без VSC)
- Блок реле №3 (левый руль)
- Блок реле №3 (правый руль)

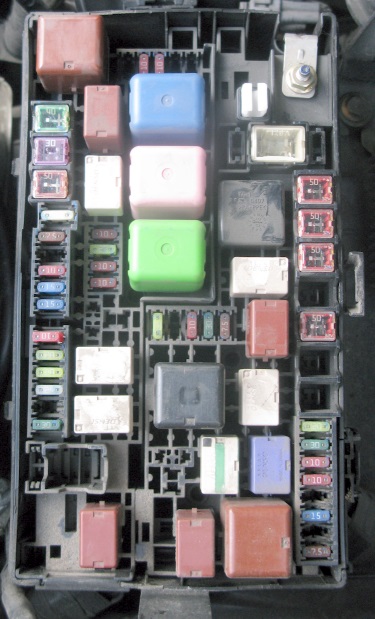

Блок предохранителей и реле
Этот блок расположен слева от аккумулятора в моторном отсеке.
Проверяйте функции предохранителей и реле по схемам на крышке блока для вашей модели Lexus GX 470.
Иллюстрация схемы с крышки блока
Диаграмма блока
Описание предохранителей
| 1 | 10A Запасной предохранитель |
| 2 | 15A Запасной предохранитель |
| 3 | 20A CDS FAN — Вентилятор системы охлаждения |
| 4 | 30A RR A/C — Задний кондиционер |
| 5 | 10A MIR HEATER — Обогрев зеркал |
| 6 | 10A STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, ABS, VSC, A-TRC, задняя подвеска с регулируемой высотой |
| 7 | — |
| 8 | 15A FR FOG — Передний противотуманный свет |
| 9 | 7,5A VISCUS — Вязкостной подогреватель |
| 10 | 7,5A OBD — Диагностический разъем |
| 11 | 10A HEAD (LO RH) — Ближний правый свет |
| 12 | 10A HEAD (LO LH) — Ближний левый свет |
| 13 | 10A HEAD (HI RH) — Дальний правый свет |
| 14 | 10A HEAD (HI LH) — Дальний левый свет |
| 15 | 10A EFI NO.2 — Кислородный датчик, датчик массового расхода воздуха |
| 16 | 7,5A HEATER NO.2 — Кондиционер |
| 17 | 30A DEFOG — Обогрев заднего стекла |
| 18 | 10A AIRSUS NO.2 — Задняя подвеска с регулируемой высотой |
| 19 | 20A FUEL HEATER — Подогрев топлива |
| 20 | 20A SEAT HEATER — Подогрев сидений |
| 21 | 10A DOME — Освещение салона, персональное освещение, система беспроводного дистанционного управления, подсветка замка зажигания, освещение в дверях |
| 22 | 20A RADIO NO.1 — Аудио система |
| 23 | 10A ECU−B — ABS, VSC, A-TRC, кондиционера, холодильник, стеклоподъемники |
| 24 | 10A ECU−B NO.2 — Блок управления электрооборудованием кузова |
| 25 | Short pin |
| 26 | 7,5A ALT−S — Система зарядки |
| 27 | — |
| 28 | 10A HORN — Звуковой сигнал |
| 29 | 15A A/F HEATER — Датчик соотношения воздух топливо |
| 15A F/PMP — 1KD−FTV: Топливный насос | |
| 30 | 15A TRN−HAZ — Указатели поворота, аварийная сигнализация |
| 31 | 10A ETCS — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 32 | 20A Efl — Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 25A Efl — 1KD−FTV: Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | |
| 33 | 20A D FR P/W — Стеклоподъемник водителя |
| 34 | 25A DR/LCK — Центральный замок |
| 35 | — |
| 36 | 30A RADIO NO.2 — Аудио система |
| 37 | 120A ALT — без PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: «HEATER”, «CDS FAN”, «AM1», «J/B», «VISCUS», «OBD», «MIR HEATER», «STOP», «FR FOG”, «AIRSUS”, «RR A/C” и «STOP” |
| 140A ALT — с PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: «HEATER”, «CDS FAN”, «AM1», «J/B», «VISCUS», «OBD», «MIR HEATER», «STOP», «FR FOG”, «PTC-1», «PTC-2», «PTC-3», «AIRSUS”, «RR A/C” и «STOP” | |
| 38 | 50A HEATER — Кондиционер |
| 39 | 50A AIRSUS — Задняя подвеска с регулируемой высотой |
| 40 | 50A AM1 — Предохранители: «ACC”, «CIG”, «IG1”, «IG1 NO.2”, «ECU−IG”, «FR WIP−WSH”, «RR WIP”, «RR WSH”, «DIFF”, «TEMS” и «STA” |
| 41 | 40A PTC-1 — Вспомогательный отопитель (PTC) |
| 42 | 50A J/B — Предохранители: «PWR OUTLET”, «P FR P/W”, «P RR P/W”, «D RR P/W”, «D P/SEAT”, «P P/SEAT”, «POWER”, «TAIL” и «PANEL” |
| 43 | 40A PTC-2 — Вспомогательный отопитель (PTC) |
| 44 | 40A PTC-3 — Вспомогательный отопитель (PTC) |
| 45 | 40A ABS MTR — ABS, VSC, A-TRC |
| 46 | 30A AM2 — Система запуска, предохранители: «IGN”, «GAUGE” и «SRS” |
| 47 | 30A ABS SOL — без системы курсовой устойчивости: ABS |
| 50A ABS SOL — ABS (антиблокировочная система тормозов), VSC (система курсовой устойчивости), A-TRC (активная антипробуксовочная система) | |
| 48 | 80A GLOW — Свечи накала |
| Реле | |
| R1 | Вентилятор системы охлаждения (CDS FAN) |
| R2 | Вспомогательное реле (ACC CUT) |
| R3 | Противотуманный свет |
| R4 | Стартер (STA) |
| R5 | Зажигание (IG) |
| R6 | Отопитель |
| R7 | Муфта компрессора кондиционера (MG CLT) |
| R8 | — |
| R9 | Обогрев заднего стекла (DEFOG) |
| R10 | Насос антиблокировочной системы тормозов (ABS MTR) |
| R11 | Активная антипробуксовочная система (TRC MTR) |
| R12 | Антиблокировочная система тормозов (ABS SOL) |
| R13 | Система помощи при спуске по склону (DAC) |
| R14 | Топливный насос (C/OPN) или EDU |
| R15 | — |
| R16 | Блок управления двигателем (EFI) |
| R17 | Датчик соотношения воздух топливо (A/F HEATER) |
| R18 | Топливный насос |
| R19 | Фары (HEAD) |
Блок реле 1
- R1 — Стартер (STA)
- R2 — Свечи накала (GLOW)
Блок реле 2
- R1 — Пневматическая подвеска (AIR SUS)
- R2 — Диммер (при наличии дневных ходовых огней)

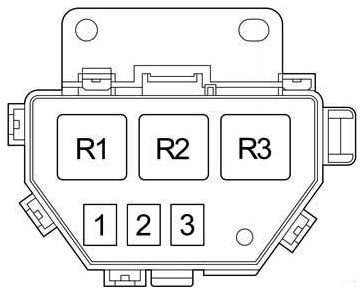

Блок реле 3
- R1 — Вспомогательный отопитель (PTC №1)
- R2 — Вспомогательный отопитель (PTC №2)
- R3 — Вспомогательный отопитель (PTC №3)
Блоки в пассажирском отсеке
Блок предохранителей
Блок установлен в нижней секции приборной панели, за защитной панелью.
Иллюстрация схемы с внутренней стороны крышки
Диаграмма
Функции предохранителей
| 1 | 10A IGN — Блок управления топливным насосом, cистема многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, ABS, VSC, A-TRC |
| 2 | 10A SRS — Система подушек безопасности SRS |
| 3 | 7,5A GAUGE — Комбинация приборов |
| 4 | 7,5A ST2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 5 | 30A FR WIP−WSH — Стеклоочиститель и омыватель |
| 6 | 20A TEMS — Электронная регулируемая подвеска |
| 7 | 20A DIFF — Блокировка заднего дифференциала, блокировка центрального дифференциала |
| 8 | 15A RR WIP — Задний стеклоочиститель |
| 9 | — |
| 10 | 30A D P/SEAT — LHD: Сиденье водителя с электроприводом |
| 30A P P/SEAT — RHD: Сиденье пассажира с электроприводом | |
| 11 | 30A P P/SEAT — LHD: Сиденье пассажира с электроприводом |
| 30A D P/SEAT — RHD: Сиденье водителя с электроприводом | |
| 12 | 15A PWR OUTLET — Розетка |
| 13 | 10A IG1 NO.2 — Кондиционер, холодильник |
| 14 | 15A RR WSH — Омыватель заднего стекла |
| 15 | 10A ECU-IG — Блокировка селектора коробки передач, стеклоподъемники, ABS, VSC, A-TRC, кондиционер, люк, розетки |
| 16 | 10A IG1 — ABS, VSC, A-TRC, кондиционер, система зарядки, обогрев заднего стекла, лампы заднего хода, указатели поворота, аварийная сигнализация |
| 17 | 7,5A STA — Блок управления топливным насосом |
| 18 | 20A P FR P/W — Стеклоподъемник переднего пассажира |
| 19 | 20A P RR P/W — LHD: Задний правый стеклоподъемник |
| 20A D RR P/W — RHD: Задний правый стеклоподъемник | |
| 20 | 20A D RR P/W — LHD: Задний левый стеклоподъемник |
| 20A P RR P/W — RHD: Задний левый стеклоподъемник | |
| 21 | 10A PANEL — Подсветка панели приборов |
| 22 | 10A TAIL — Габаритный свет, освещение номерного знака |
| 23 | 7,5A ACC — Блок управления автоматической коробкой передач, розетки, зеркала с электроприводом, аудио система |
| 24 | 10A CIG — Прикуриватель |
| 25 | 30A POWER — Стеклоподъемники, люк |
Предохранители для прикуривателя и розеток в Lexus GX 470 — это номера 24 (CIG) и 12 (PWR OUTLET), используйте их для быстрой замены.
На задней части блока монтируются отдельные реле.
Диаграмма реле
Описание реле
- R1 — Звуковой сигнал
- R2 — Габаритный свет
- R3 — Силовое реле (стеклоподъемники, люк)
- R4 — Розетки (ACC SKT)

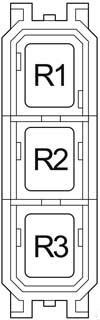

Блок реле
Размещен под приборной панелью слева.
Диаграмма
Функции реле
- R1 — Панель
- R2 — Лампы заднего хода
- R3 — Обогрев зеркал (MIR HTR)
