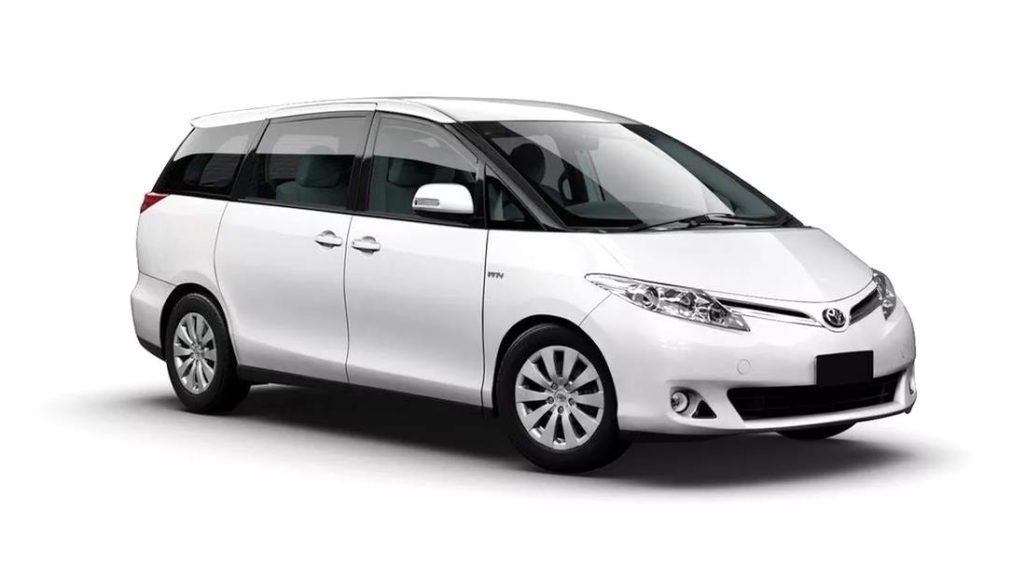

Toyota Estima 3 поколения производилась с 2007 по 2020 год, включая модели 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годов, под кодом XR50. За этот период автомобиль подвергся обновлениям и рестайлингу. В ряде регионов она также продается как Toyota Previa 3. В этой статье вы найдете подробное руководство по предохранителям и реле Toyota Estima 3 (Previa 3): схемы блоков предохранителей, их расположение в автомобиле, фото-иллюстрации и примеры. Особое внимание уделим предохранителю для прикуривателя и розетки.
Функции предохранителей и реле в Toyota Estima Previa 3 могут варьироваться в зависимости от года выпуска, комплектации и электрической системы вашего автомобиля. Рекомендуем проверять по руководству пользователя.
Блоки предохранителей в салоне
Левый блок предохранителей Toyota Estima 3
Блок предохранителей расположен в нижней секции приборной панели на стороне переднего пассажира. Это удобно для быстрой замены предохранителей в Previa 3.
Фото расположения

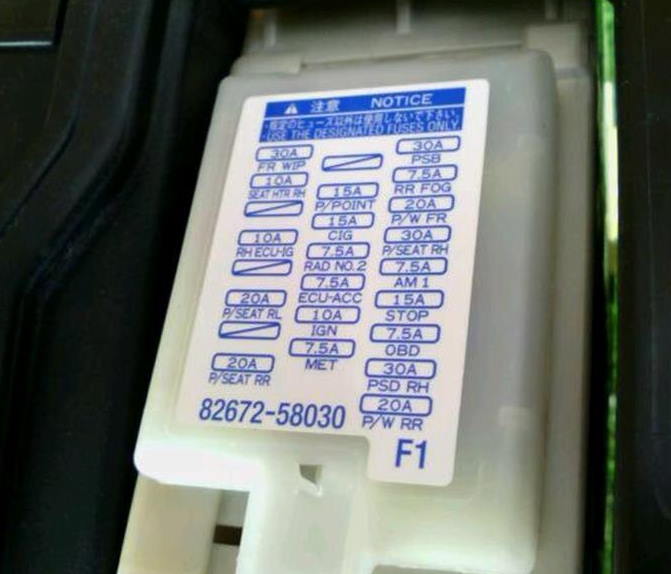

Всегда сверяйтесь с маркировкой на крышке блока предохранителей для точного соответствия в вашей Toyota Estima XR50.
Схема блока предохранителей
Расшифровка предохранителей
| 1 LH ECU-IG | 10А Блок управления кузовом, электропривод левой сдвижной двери |
| 2 SEAT HTR LH | 10А Система обогрева пассажирского сиденья |
| 3 GAUGE NO.2 | 10А Освещение панели приборов |
| 4 STP RR | 7,5А Задние стоп-сигналы |
| 5 STP HI MT | 7,5А Верхний стоп-сигнал |
| 6 STP RL | 7,5А Левый стоп-сигнал |
| 7 RR WIP | 15А Очиститель заднего стекла |
| 8 GAUGE NO.1 | 10А Комбинация приборов, обогрев форсунок омывателя |
| 9 PANEL | 10А Кнопки и переключатели освещения |
| 10 TAIL2 | 10А Задние габаритные огни |
| 11 TAIL | 10А Передние и задние габариты |
| 12 P/SEAT LH | 30А Регулировка пассажирского сиденья |
| 13 4WD | 7,5А Полноприводная система |
| 14 AC INV | 15А Инвертор для розетки 220В |
| 15 DR LOCK | 30А Центральный замок |
| 16 P/W FL | 20А Передние электростеклоподъемники |
| 17 S/R | 20А Солнцезащитная крыша |
| 18 PSD LH | 30А Левая сдвижная дверь |
| 19 P/W RL | 20А Задние электростеклоподъемники |
| 20 PBD | 30А Электропривод багажной двери |
Правый блок предохранителей Previa 3
Дополнительный блок предохранителей Toyota Estima 3 установлен в нижней части панели приборов на стороне водителя, что упрощает доступ к электрике.
Фото примера расположения
Схема на крышке блока
Схема правого блока
Описание элементов
| 1 FR WIP | 30А Очиститель лобового стекла |
| 2 SEAT HTR RH | 10А Обогрев водительского сиденья |
| 3 RH ECU-IG | 10А Система климат-контроля |
| 4 P/SEAT RL | 25А Правое второе сиденье |
| 5 P/SEAT RR | 25А Левое второе сиденье |
| 6 ECU-IG3 | 15А Обогрев второго сиденья водителя |
| 7 P/POINT | 15А Аксессуарная розетка |
| 8 CIG | 15А Прикуриватель и розетка |
| 9 RAD NO.2 | 7,5А Мультимедийная система |
| 10 ECU-ACC | 7,5А Электрорегулировка зеркал |
| 11 IGN | 10А Система зажигания |
| 12 MET | 7,5А Панель приборов |
| 13 PSB | 30А Прекращение движения ремня безопасности |
| 14 RR FOG | 7,5А Задний противотуманный фонарь |
| 15 P/W FR | 20А Передние стеклоподъемники |
| 16 P/SEAT RH | 30А Регулировка водительского сиденья |
| 17 AM1 | 7,5А Память настроек сиденья |
| 18 STOP | 15А Основные стоп-сигналы |
| 19 OBD | 7,5А Диагностический порт |
| 20 PSD RH | 30А Правая сдвижная дверь |
| 21 P/W RR | 20А Задние стеклоподъемники |
Предохранитель прикуривателя в Toyota Previa 3 — это элемент №8 на 15А, отвечающий за работу розетки и зарядку устройств.
В салоне Estima 3 могут монтироваться дополнительные реле для различных систем.
Блоки предохранителей и реле под капотом Estima 3

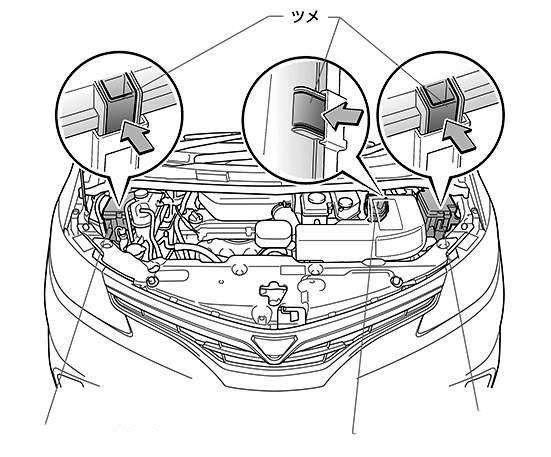

В моторном отсеке Toyota Estima Previa 3 размещены до двух блоков с предохранителями и реле (левый и правый) плюс отдельный блок для гибридных модификаций.
Блок А под капотом
Схема блока А
Функции предохранителей блока А
| 1 ABS NO.2 | 30А Активатор VSC |
| 2 DEF | 30А Задний стеклоочиститель |
| 3 EFI | 20А Электронный впрыск топлива |
| 4 CAPACITOR | 15А Компоненты гибридной установки |
| 5 ECU-B | 10А Электропривод сдвижных дверей |
| 6 DOME | 7,5А Внутреннее освещение |
| 7 RAD NO.1 | 15А Аудио- и навигационная система |
| 8 MIR HTR | 10А Подогрев боковых зеркал |
| 9 SLOPE NO.2 | 30А Система регулировки наклона |
| 9 ABS MAIN1 | 10А Основная ABS |
| 10 ABS MAIN2 | 10А Дополнительная ABS |
| 11 ETC-S | 10А Электронный дроссель |
| 12 AM2 NO.2 | 7,5А Блок управления кузовом |
| 13 TRN HAZ | 15А Указатели поворота и аварийка |
| 14 IG2 | 15А Топливная система |
| 15 ABS MAIN3 | 15А Тормозная антиблокировка |
| 16 FR DOOR | 30А Управление дверями |
| 17 A/F | 30А Датчики топливно-воздушной смеси |
| 17 A/C W/P | 10А Компрессор кондиционера |
Схема с крышки блока А с маркировкой реле
Блок Б под капотом
Фото блока Б
Схема блока Б
Расшифровка блока Б
| 1 HORN | 10А Клааксон |
| 2 STRG LCK | 20А Иммобилайзер руля |
| 3 AMP NO.2 | 30А Усилитель звука |
| 4 AMP NO.1 | 30А Аудиосистема |
| 5 ECU-B3 | 7,5А Интеллектуальный блок управления |
| 6 ECU-B2 | 7,5А Климатическая установка |
| 7 S/HORN | 10А Дополнительный сигнал |
| 8 DEICER | 20А Обогрев щеток омывателя |
| 9 FOG | 20А Передние туманки |
| 10 H-LP RH *1 | 15А Правая фара дальний свет |
| 10 H-LP RL *2 | 15А Правая фара ближний свет |
| 11 H-LP LH *1 | 15А Левая фара дальний свет |
| 11 H-LP LL *2 | 15А Левая фара ближний свет |
| 12 H-LP RL *1 | 15А Правая фара ближний свет |
| 13 H-LP LL *1 | 15А Левая фара ближний свет |
| 13 H-LP RH *2 | 15А Правая фара дальний свет |
| 14 H-LP HI NO.2 *1 | 20А Адаптивный дальний свет |
| 14 H-LP LH *2 | 15А Левая фара дальний свет |
Блок С для гибридных версий

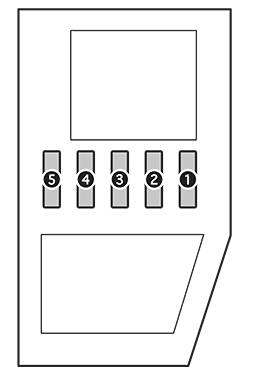

Схема блока С
Описание предохранителей блока С
- 10А IGCT 3 — Элементы гибридной силовой установки
- 10A INV W/P — Насос охлаждения в гибридной системе
- 15A IGCT 2 — Управление гибридом
- 20A BATT FAN — Вентилятор батареи
- 30A IGCT 1 — Основной предохранитель гибрида
Если вы заметили неточность в схемах предохранителей Toyota Estima 3 или хотите добавить информацию, оставьте комментарий ниже.
