Toyota Altezza первого поколения (кузов E10) производилась в период с 1998 по 2005 год, включая модели 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годов. На некоторых рынках эта машина известна как Lexus IS 200. В нашем обзоре мы подробно разберем предохранители и реле для Toyota Altezza (Lexus IS 200), с иллюстрациями схем блоков предохранителей, реле и реальными фото. Особо отметим предохранитель прикуривателя, схемы блоков предохранителей Toyota Altezza и расположение реле.
Проверяйте функции элементов по схемам на крышке вашего блока предохранителей Toyota Altezza.
Расположение блоков в салоне
Левосторонний блок предохранителей

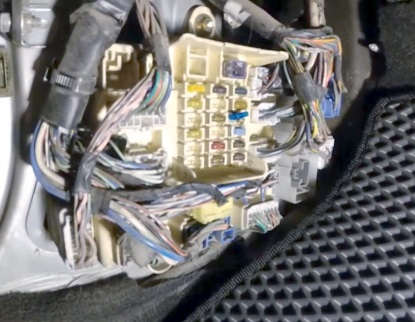

Левый блок предохранителей и реле Toyota Altezza размещен под приборной панелью, за боковой облицовкой слева от водителя.

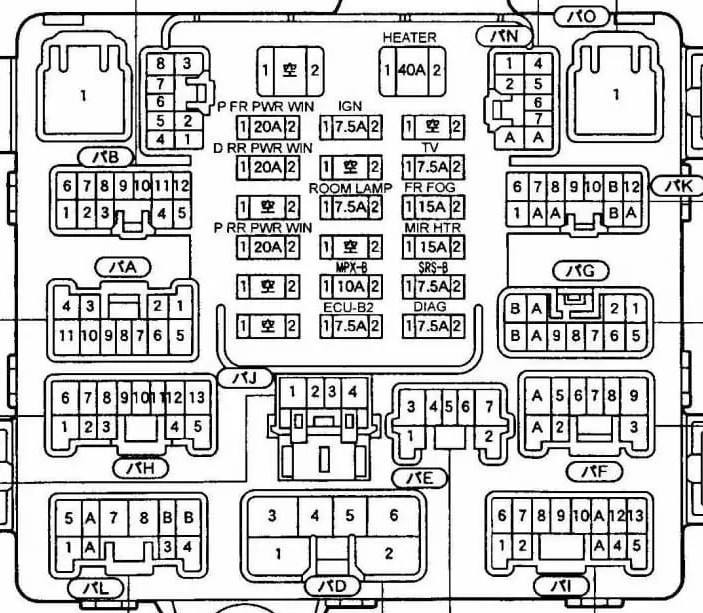

Схема блока предохранителей
Расшифровка предохранителей
| Р FR P/W | 20A Электростеклоподъемник передней правой двери |
| IGN | 7,5A ЭБУ двигателя |
| DOOR DL | — |
| D RR P/W | 20A Электростеклоподъемник задней правой двери |
| TV | 7,5A Многофункциональный дисплей |
| DOME | 7,5A Домашнее освещение, часы |
| FR FOG | 15A Передние противотуманки |
| P RR P/W | 20A Электростеклоподъемник задней левой двери |
| MIR HTR | 15A Обогрев боковых зеркал |
| MPX-B | 10A Панель приборов, основной контроллер, блок А/С |
| SRS-B | 7,5A Система SRS (подушки) |
| ECU-B2 | 7,5A Задние противотуманные фонари |
| OBD | 7,5A Диагностический порт OBD |

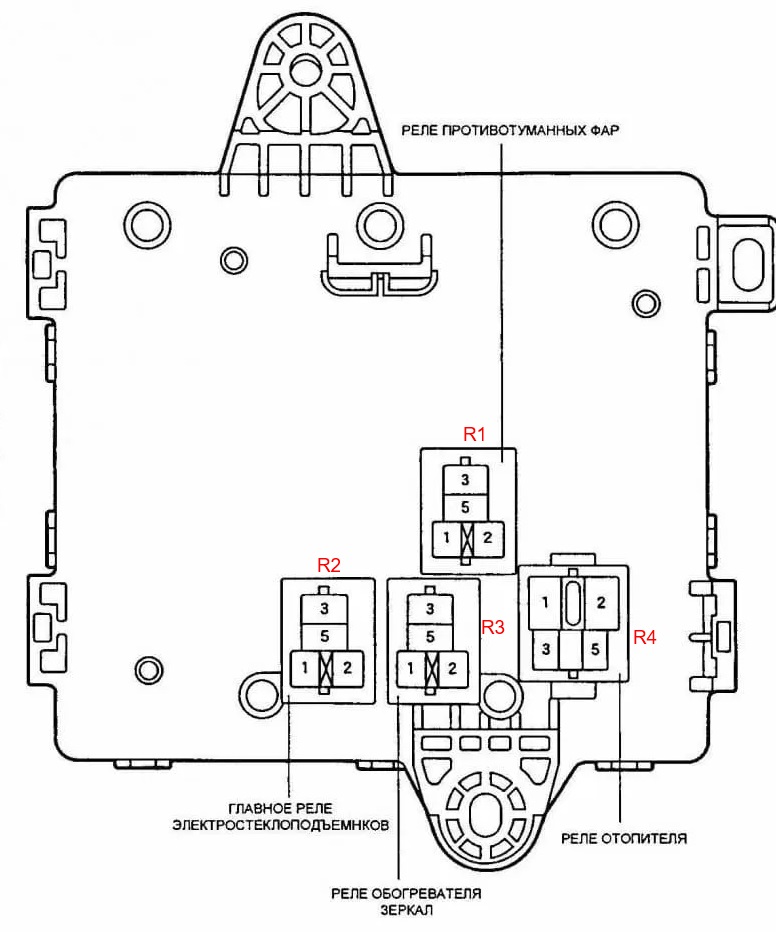

Схема реле на задней панели блока предохранителей Toyota Altezza
Расшифровка реле
- R1 — Реле передних противотуманных фар
- R2 — Основное реле стеклоподъемников
- R3 — Реле обогрева зеркал
- R4 — Реле системы отопления
Правосторонний блок предохранителей

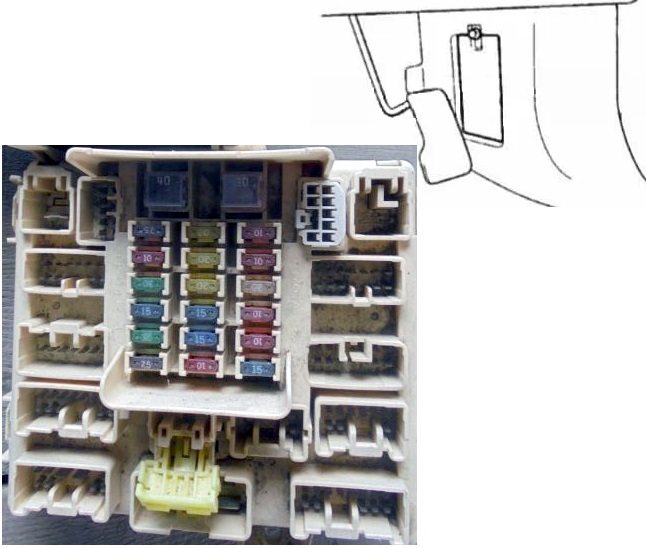

Правый блок предохранителей и реле в салоне Toyota Altezza расположен под панелью приборов справа, за защитной панелью.

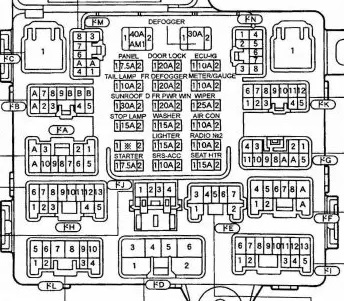

Схема блока
Функции предохранителей
| PANEL | 7,5A Подсветка кнопок, панели А/С, аудиосистемы |
| DOOR | 20A Центральный замок дверей |
| ECU-IG | 10A ЭБУ ABS, TRC, основной контроллер, блок кондиционера |
| TAIL | 10A Габаритные огни спереди/сзади, подсветка номеров |
| FRDEF | 20A Обогрев щеток лобового стекла |
| GAUGE | 10A Приборная панель, задние противотуманки |
| S/ROOF | 30A Электропривод люка |
| D FRP/W | 20A Электростеклоподъемник водительской двери |
| WIPER | 25A Мотор стеклоочистителя |
| STOP | 15A Тормозные сигналы |
| WASHER | 15A Активация омывателя |
| A/C | 10A Система кондиционирования |
| D P/SEAT | 30A Регулировка сидений |
| PWR OUTLET | 15A Автомобильная розетка |
| CIG | 15A Автомобильный прикуриватель |
| RADIO №2 | 10A Аудиосистема, дисплей |
| STARTER | 7,5A Система запуска двигателя |
| SRS-ACC | 10A Электронные подушки безопасности |
| SEAT HTR | 15A Обогрев сидений |
Предохранитель прикуривателя в Toyota Altezza помечен как CIG и имеет номинал 15A, отвечая за питание розетки.

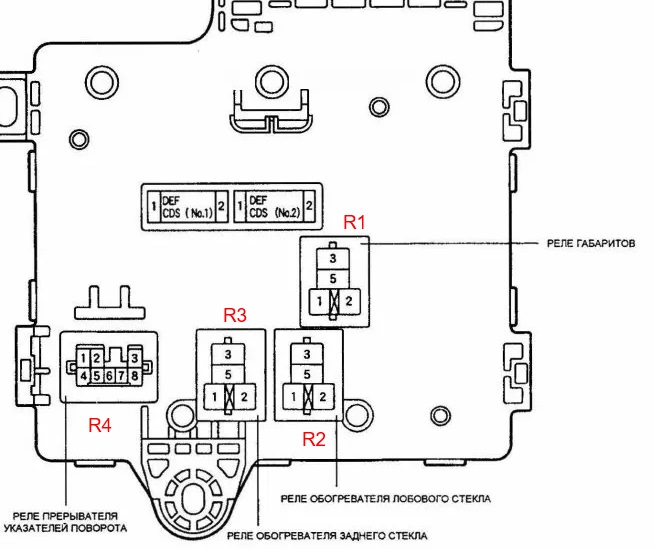

Схема реле на задней стороне блока
Обозначения реле
- R1 — Реле габаритных огней
- R2 — Основное реле обогрева лобового стекла
- R3 — Реле обогрева заднего стекла
- R4 — Реле поворотников
Блоки предохранителей под капотом Toyota Altezza
Расположение компонентов

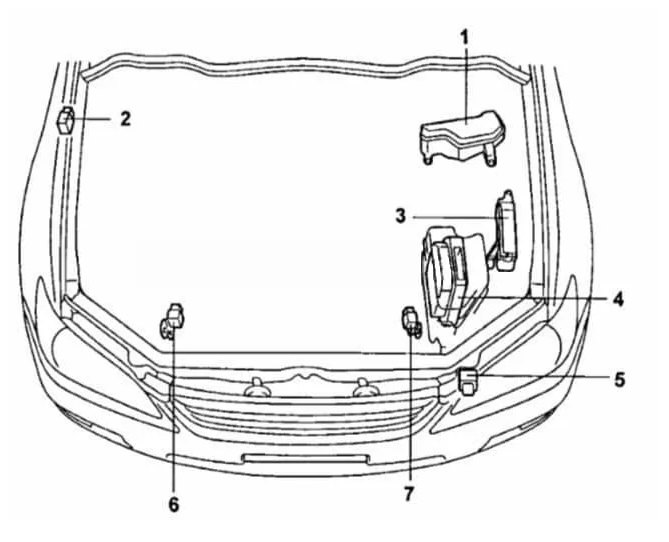

Диаграмма размещения блоков в моторном отсеке
Описание позиций
- Основной блок предохранителей/реле и дополнительный релейный блок №2
- Звуковой модуль центрального замка
- Релейный блок №3 в моторном отсеке
- ЭБУ двигательной системы
- Реле очистки фар
- Правая передняя SRS-датчик
- Левая передняя SRS-датчик
Основной блок предохранителей и реле

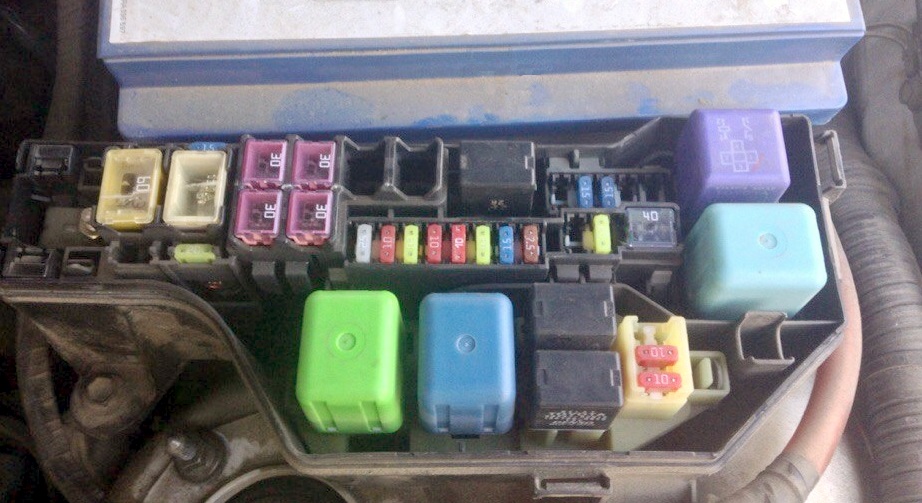

Этот блок установлен вблизи аккумулятора в моторном отсеке Lexus IS 200 / Toyota Altezza.

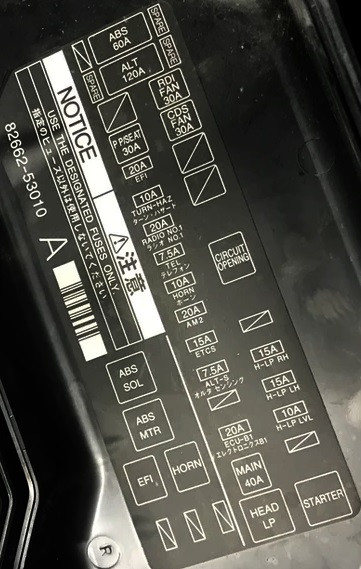

Диаграмма блока
Назначение предохранителей под капотом
| 120 A ALT — зарядная система, стеклоподъемники, обогревы зеркал/стекол, фары, габариты, противотуманки, подсветка |
| 40А MAIN — запуск двигателя, фары, противотуманные огни |
| 20А EFI — ЭБУ двигателя и трансмиссии |
| 10А TURN& HAZARD — поворотники, аварийная сигнализация |
| 10А HORN — клаксон |
| 7,5А ALT-S — модуль зарядки |
| 20А RADIO №1 — аудио- и навигационная системы |
| 15A ETCS — ЭБУ двигателя и АКПП |
| 30А RDI FAN — охладительный вентилятор радиатора |
| 30А CDS FAN — охладительный вентилятор конденсора |
| 30А CDS 2 — дополнительный охладительный вентилятор |
| 60А ABS — антиблокировка тормозов, TRC |
| 7,5А ABS2 — компоненты ABS |
| 25А EFI — ЭБУ двигателя и АКПП |
| 20А АМ2 — система запуска |
| 30А Р PWR SEAT — регулировка сидений |
| 30А H-LP CLN — очистка фар |
| 15A H-LP RH — правые фары |
| 15A H-LP LH — левые фары |
| 15A H-LP R LWR — нижние правые фары |
| 15A H-LP L LWR — нижние левые фары |
| 10А H-LP R UPR — верхние правые фары |
| 10А H-LP L UPR — верхние левые фары |
Релейный блок №3

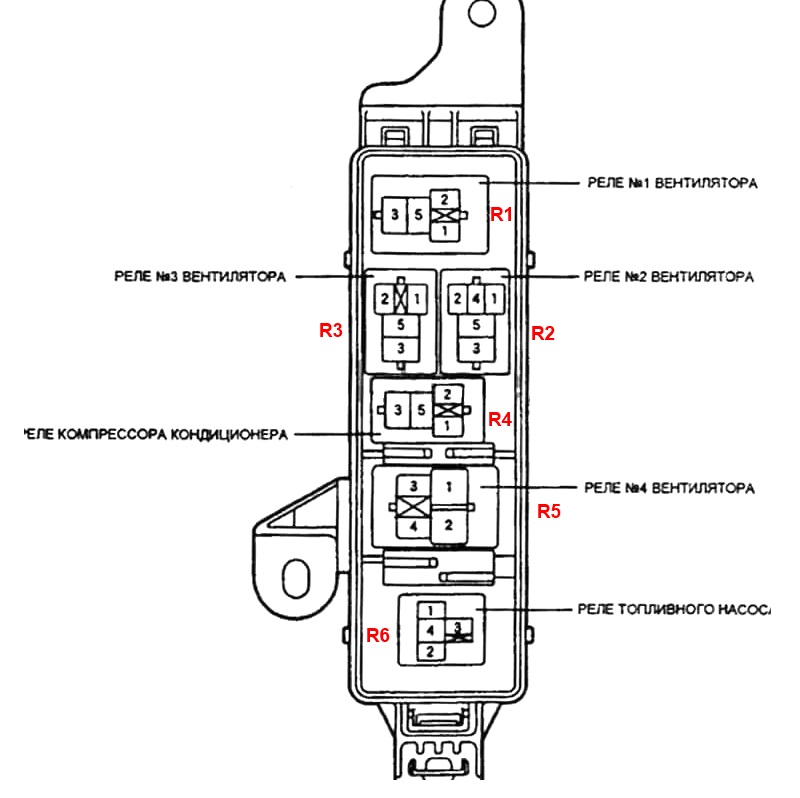

Схема релейного блока
Расшифровка реле
- R1 — Реле первого вентилятора охлаждения
- R2 — Реле второго вентилятора
- R3 — Реле третьего вентилятора
- R4 — Реле компрессора А/С
- R5 — Реле четвертого вентилятора
- R6 — Реле бензонасоса
