Opel Vectra C (Опель Вектра С) представляет собой третье поколение популярной линейки автомобилей Opel Vectra. Модель Вектра C производилась в период с 2002 по 2008 год, включая годы 2002, 2003, 2004, 2005, 2006, 2007 и 2008. На платформе этой машины позже создали премиальную версию Opel Signum. В этой статье мы подробно разберем блоки предохранителей и реле Opel Vectra C с схемами и фото, включая расположение и функции элементов. Особое внимание уделим предохранителю, отвечающему за прикуриватель в Opel Vectra C.
Конфигурация блоков предохранителей Opel Vectra C и назначение их элементов может варьироваться в зависимости от года выпуска автомобиля, комплектации электроники и региона поставки.
Блок предохранителей в салоне Opel Vectra C
Этот блок расположен на левом конце торпедо, со стороны водителя, и защищен пластиковой крышкой.

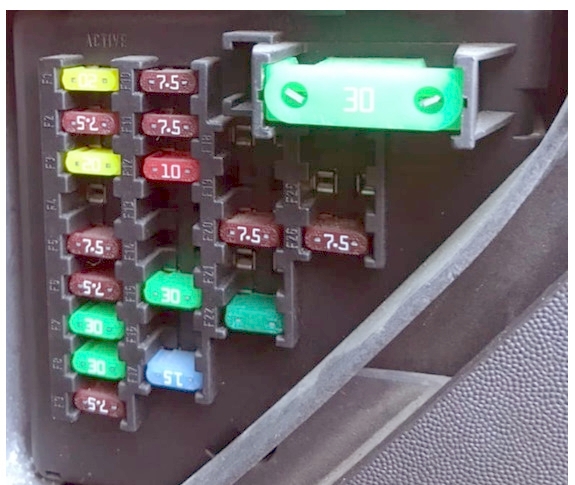

Фото — пример доступа
Схема блока в салоне Opel Vectra C
Расшифровка предохранителей
| 1 | 20А Аудиосистема, дополнительный отопитель, DVD-проигрыватель |
| 2 | 7,5А Кондиционер — ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя |
| 3 | 20А Люк |
| 4 | Резерв |
| 5 | 7,5А Блок управления электрооборудованием двери |
| 6 | 7,5А Стоп-сигналы |
| 7 | 30А Многофункциональный блок управления 1 |
| 8 | 30А Блок управления электрооборудованием двери |
| 9 | 7,5А Многофункциональный блок управления 1 |
| 10 | 7,5А Блок управления электрооборудованием рулевой колонки |
| 11 | 7,5А Диагностический разъем (DLC) |
| 12 | 15А Защита от перегрузки аккумуляторной батареи |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 30А Блок управления электрооборудованием двери водителя |
| 16 | Резерв |
| 17 | 15А Комбинация приборов, многофункциональный дисплей |
| 18 | 7,5А Замок зажигания, кондиционер |
| 19 | Резерв |
| 20 | 7,5А Датчик бокового перемещения |
| 21 | 7,5А Телематика |
| 22 | 30А Прикуриватель |
| 23 | 30А Кондиционер-ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя |
| 24 | Резерв |
| 25 | 7,5А Кондиционер-ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя |
| 26 | 7,5А Многофункциональный дисплей, комбинация приборов |
Предохранитель №22 на 30А обеспечивает работу прикуривателя в салоне Opel Vectra C.
На задней панели блока предохранителей в салоне могут быть установлены реле.

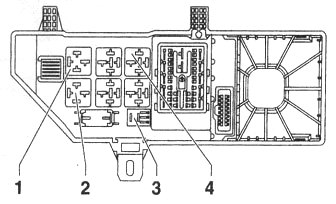

Схема реле в салоне
Расшифровка реле в салоне Opel Vectra C
- Реле основных цепей зажигания (Клемма 15а)
- Реле клеммы 15
- Реле вентиляция салона
- Реле электродвигателя вентилятора отопителя
Блоки предохранителей под капотом Opel Vectra C

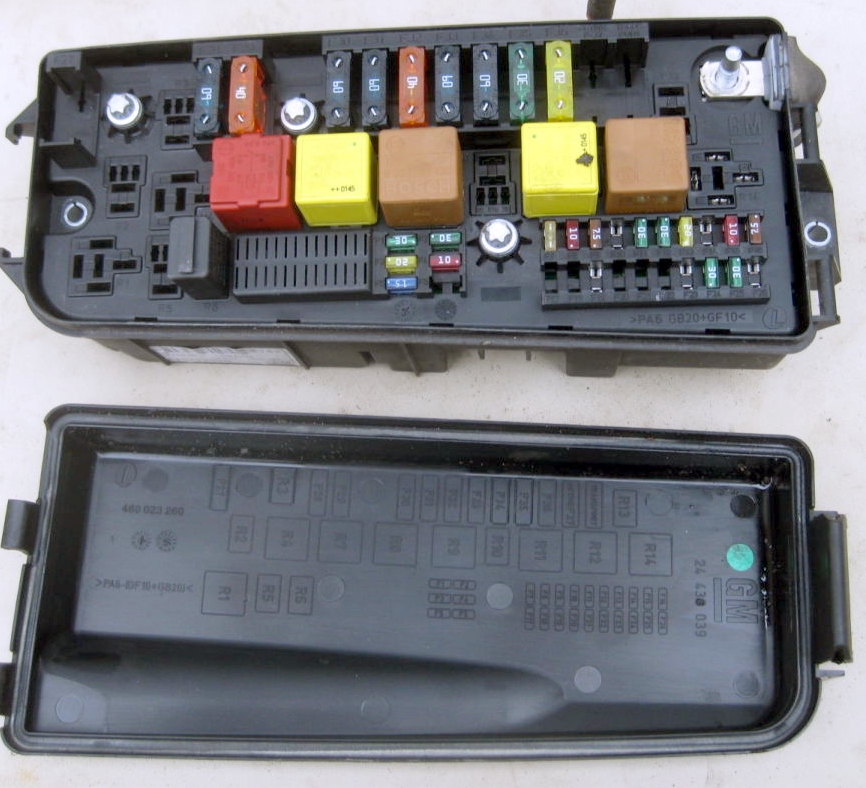

Основной блок подкапотный
Расположен в моторном отсеке рядом с аккумулятором и боковой опорой, прикрыт крышкой, где указана схема предохранителей Opel Vectra C.
Схема основного блока под капотом
Обозначение реле и предохранителей
| R1 | |
| R2 | |
| R3 | |
| R4 | |
| R5 | Реле системы управления двигателем |
| R6 | Реле стартера |
| R7 | Реле электродвигателя очистителя лобового стекла (ВКЛ/ ВЫКЛ) |
| R8 | |
| R9 | Реле основных цепей зажигания |
| R10 | Реле электродвигателя очистителей лобового стекла (низкая/ высокая скорость работы очистителей) |
| R11 | Реле омывателя фар |
| R12 | |
| R13 | |
| R14 | Реле электромагнитной муфты компрессора кондиционера |
| 1 | 20A Электронный блок управления двигателем |
| 2 | 25A Стартер |
| 3 | 20A Звуковой сигнал |
| 4 | 10A Кондиционер — климат-контроль |
| 5 | 15A Очиститель/ омыватель лобового стекла |
| 6 | Резерв |
| 7 | 15A Блок управления ESP (система поддержания курсовой устойчивости) |
| 8 | 10A Фары, обогреватели форсунок омывателя лобового стекла |
| 9 | 7,5A Усилитель рулевого управления |
| 10 | 10A Блок управления корректором фар |
| 11 | 30A Очиститель лобового стекла |
| 12 | 30A Очиститель лобового стекла |
| 13 | 7,5A Блок управления ESP (система поддержания курсовой устойчивости) |
| 14 | 10A Управление двигателем |
| 15 | 10A Электронный блок управления двигателем |
| 16 | 7,5A Антиблокировочная система тормозов (ABS) |
| 17 | Резерв |
| 18 | Резерв |
| 19 | 5/10/15A Блок управления корректором фар, корректор фар, ксеноновые фары |
| 20 | 5A Корректор фар |
| 21 | Резерв |
| 22 | Резерв |
| 23 | 20A Дополнительный отопитель |
| 24 | 30A Напряжение аккумуляторной батареи |
| 25 | 30A Напряжение аккумуляторной батареи |
| 26 | Резерв |
| 27 | Резерв |
| 28 | 60A Блок управления приводом открывания /закрывания крышки багажника (задней двери) |
| 29 | 40A Антиблокировочная система тормозов (ABS) |
| 30 | 60A Блок управления приводом открывания/ закрывания крышки багажника (задней двери) |
| 31 | 60A Блок предохранителей/ реле приборная панель |
| 32 | 40A Антиблокировочная система тормозов (ABS) |
| 33 | 60A Реле основных цепей зажигания, блок предохранителей /реле, приборная панель |
| 34 | 60A Блок управления приводом открывания/ закрывания крышки багажника (задней двери) |
| 35 | 30A/40A Электродвигатель вентилятора системы охлаждения |
| 36 | 20A/30A Электродвигатель вентилятора системы охлаждения |
| 37 | Система адаптивного света фар — AFL |
| 38 | Резерв |
Дополнительный блок под капотом
Этот блок может быть установлен поблизости от основного в моторном отсеке Opel Vectra C.

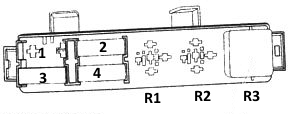

Схема дополнительного блока
Функции элементов дополнительного блока
Вариант 1
- —
- 60А Блок управления свечами накаливания
- 30А Реле подогревателя топливного фильтра
- 60А Блок управления свечами накаливания
R3 — Реле подогревателя топливного фильтра
Вариант 2
R2, R3 — Реле подогревателя топлива
- —
- 30A Стартер
- —
- 20A Звуковой сигнал
Блок предохранителей в багажнике Opel Vectra C
Блок в багажнике Opel Vectra C размещен слева в боксе для мелочей.
Фото доступа к блоку
Схема предохранителей в багажнике
Расшифровка предохранителей
| 1 | Резерв |
| 2 | Резерв |
| 3 | 40A Электропривод сиденья |
| 4 | 40A Обогреватель заднего стекла |
| 5 | 40A Электропривод сиденья |
| 6 | 30A Электропривод стеклоподъемника — правый задний |
| 7 | 30A Электропривод стеклоподъемника — левый задний |
| 8 | 15A Подогреватель сиденья, заднего правого |
| 9 | 15A Противоугонная система, звуковой сигнал |
| 10 | 20A Топливный насос |
| 11 | 25A Напряжение аккумуляторной батареи |
| 12 | 12A Подогрев сиденья — заднего левого |
| 13 | 20A Разъем электрооборудования прицепа |
| 14 | 15A Очиститель заднего стекла |
| 15 | 15A Подогреватель сидений, система вентиляции сиденья, переднего левого |
| 16 | 15A Подогреватель сиденья, заднего правого |
| 17 | 15A Разъем подключения дополнительного оборудования |
| 18 | 30A Замок крышки багажника /задней двери |
| 19 | 10A Напряжение аккумуляторной батареи |
| 20 | 7,5A Центральный замок |
| 21 | 5A Датчик изменения объема (противоугонная система) |
| 22 | 30A Дистанционное управление замком багажника |
| 23 | 7,5A Провод противоугонной системы на стекле (датчик разбитого стекла противоугонной системы) |
| 24 | 25A Напряжение аккумуляторной батареи |
| 25 | 10A Система управления подвеской |
| 26 | 25A Замок зажигания |
| 27 | 5A Датчик наличия пассажира на сиденье, система контроля давления в шинах, датчик дождя, система кондиционирования |
| 28 | 7,5A Датчики системы парковки |
| 29 | Резерв |

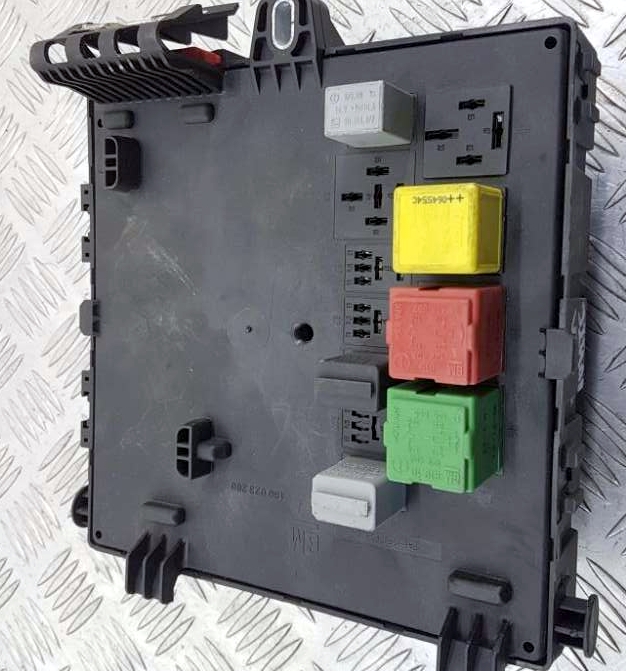

На обратной стороне блока в багажнике могут фиксироваться реле.

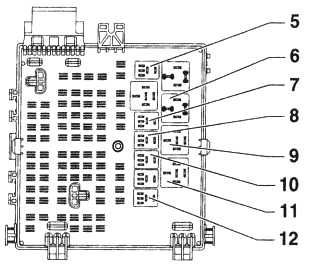

Схема блока реле в багажнике
Функции реле в багажнике
| 5 | Очиститель заднего стекла |
| 6 | Клемма 15 |
| 7 | Обогрев заднего левого сиденья |
| 8 | Обогрев заднего правого сиденья |
| 9 | Обогрев заднего стекла |
| 10 | Звуковой сигнал/ противоугонная сигнализация |
| 11 | Топливный насос |
| 12 | Единый замок/ крышка лючка топливного бака |
На нашем канале доступно видео по теме предохранителей и реле Opel Vectra C. Рекомендуем посмотреть и подписаться для обновлений.
Это вся информация. Если у вас есть дополнения к материалу или вопросы по блокам предохранителей Opel Vectra C, оставляйте комментарии ниже.
