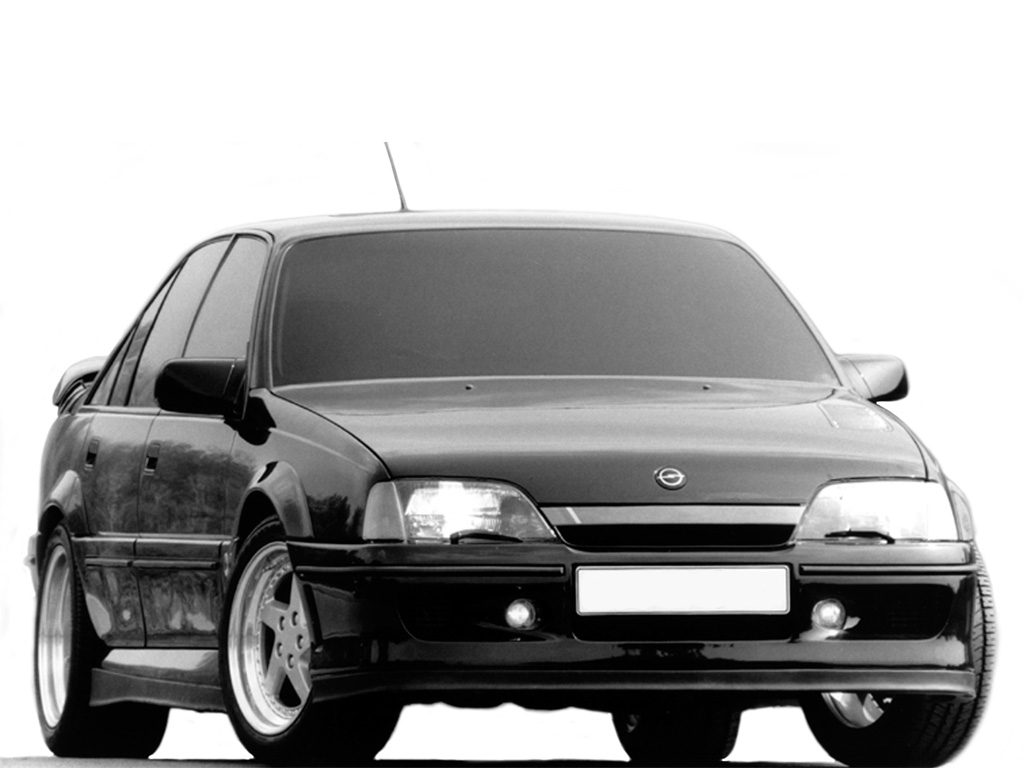

Opel Omega A дебютировал в 1986 году, а в премиальной комплектации известен как Opel Senator. Модель выпускалась в период с 1987 по 1993 год, включая годы 1987, 1988, 1989, 1990, 1991, 1992 и 1993. В этой статье мы подробно разберем электронные блоки управления Opel Omega A, их точное расположение в автомобиле, опишем предохранители и реле Opel Omega A с фотографиями и схемами блоков. Особое внимание уделим предохранителям прикуривателя и другим ключевым элементам электрики Opel Omega A.

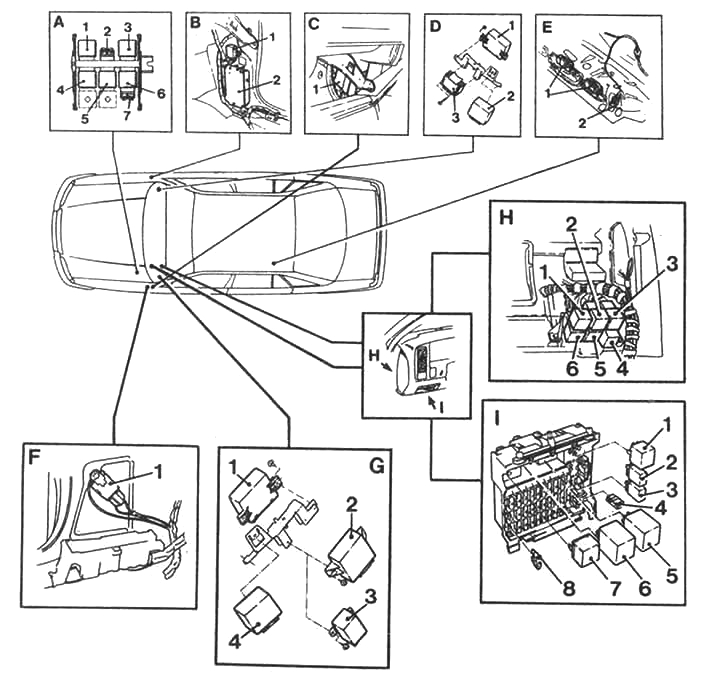

Общая схема расположения блоков управления Opel Omega A
Схема электрических блоков
Блок предохранителей и реле под капотом Opel Omega A
Блок А в моторном отсеке
Расположен в левом заднем углу подкапотного пространства Opel Omega A.
- Реле топливной системы впрыска
- Предохранитель зажигания для двигателя 18 NV
- Реле контроля оборотов двигателя 18 NV
- Реле стабилизатора напряжения ABS
- Реле омывателя и очистителя фар
- Реле основного вентилятора охлаждения
- Предохранитель вентилятора охлаждения
Блоки предохранителей и реле в салоне Opel Omega A
Блок B
Монтируется на стойке под правой нижней панелью приборной доски.
- Модуль центрального замка
- Контроллер системы Motronic
Блок С
Устанавливается на стойке под левой нижней панелью, здесь размещен контроллер указателей поворотов Opel Omega A.
Блок D
Находится в правой нижней части приборной панели.
- Датчик нагрева свечи для дизельного мотора
- Механизм понижения передачи в АКПП
- Реле ближнего света фар
Блок Е
Размещен на спинке заднего сиденья Opel Omega A.
- Реле подогрева задних сидений
- Датчик уровня подвески автомобиля
Блок F
Под нижней панелью может быть установлен таймер-реле обогрева боковых зеркал.
Блок Н
Фиксируется на кронштейне реле за основным блоком предохранителей.
- Реле кондиционера воздуха
- Реле вентилятора кондиционера
- Реле указателей поворотов
- Реле-таймер омывателя и стеклоочистителя заднего окна
- Реле клаксона (с 1988 года)
- Реле компрессора кондиционера
Блок I
Это главный блок предохранителей и реле Opel Omega A, расположенный под приборной панелью слева от водителя.
Фото и схема блока
Расшифровка предохранителей Opel Omega A
| 1 | 10А Световые огни габаритов слева. |
| 2 | 10А Габаритные огни справа. |
| 3 | 10А Дальний свет левой фары Opel Omega A. |
| 4 | 10А Дальний свет правой фары. |
| 5 | 10А Ближний свет левой фары. |
| 6 | 10А Ближний свет правой фары. |
| 7 | 10А (красный) Основной ближний свет. |
| 8 | 15А Стоп-сигналы, поворотники, система ABS. |
| 9 | 30А Задние ходовые огни, дворники, клаксон. |
| 10 | 10А Задний противотуманный фонарь. |
| 11 | 10А Резервный предохранитель. |
| 12 | 30А Вентилятор системы отопления. |
| 13 | 20А Предохранитель прикуривателя, подсветка перчаточного отделения, обогрев передних кресел. |
| 14 | 20А Электропитание для прицепа, регулировка высоты подвески. |
| 15 | 15А Аварийная сигнализация, часы, освещение багажника, потолочный свет, приемник. |
| 16 | 20А Электрический топливный насос. |
| 17 | 20А Противотуманные фары спереди. |
| 18 | 20А Обогрев заднего стекла Opel Omega A. |
| 19 | 30А Электростеклоподъемники передних дверей. |
| 20 | 30А Электростеклоподъемники задних дверей. |
| 21 | 10А Освещение приборной панели, номерного знака, моторного отсека. |
| 22 | 30А Электрический вентилятор охлаждения двигателя. |
| 23 | 30А Центральная блокировка дверей, подогрев задних сидений. |
| 24 | 20А Дополнительные дальние фары. |
| 25 | 30А Электрический люк в крыше. |
| 26 | 10А Омыватель фар Opel Omega A. |
| 27 | 10А Автоматическая трансмиссия, блок ABS. |
Предохранитель прикуривателя в Opel Omega A — это номер 13 с номиналом 20А.
Расположение и обозначение реле в блоке I
- Обогрев заднего стекла или сигнал клаксона
- Реле задней противотуманной фары
- Реле дальнего света
- Инструмент для извлечения предохранителей
- Реле-таймер омывателя и дворников лобового стекла
- Блок управления поворотниками
- Реле аварийного сигнала
- Дополнительный предохранитель
