Omoda S5 выпускается серийно с 2021 по 2026 год, включая актуальные модели. В линейке также представлена спортивная модификация Omoda S5 GT, отличающаяся повышенной динамикой. Автомобиль широко известен на глобальном рынке под названиями Chery Arrizo 5 Plus и Chery Arrizo 6. В данном руководстве представлена подробная расшифровка предохранителей, реле и обзор электрических цепей Омода S5. Вы найдете схемы блоков, их точное расположение в автомобиле и актуальные фото для диагностики неисправностей. Отдельное внимание уделено поиску предохранителя прикуривателя и разъема USB-зарядки.
Расположение и номинал предохранителей могут варьироваться в зависимости от года выпуска и комплектации вашего авто. Рекомендуем сверяться с технической документацией и маркировкой на обратной стороне крышки блока.
Блок предохранителей под капотом

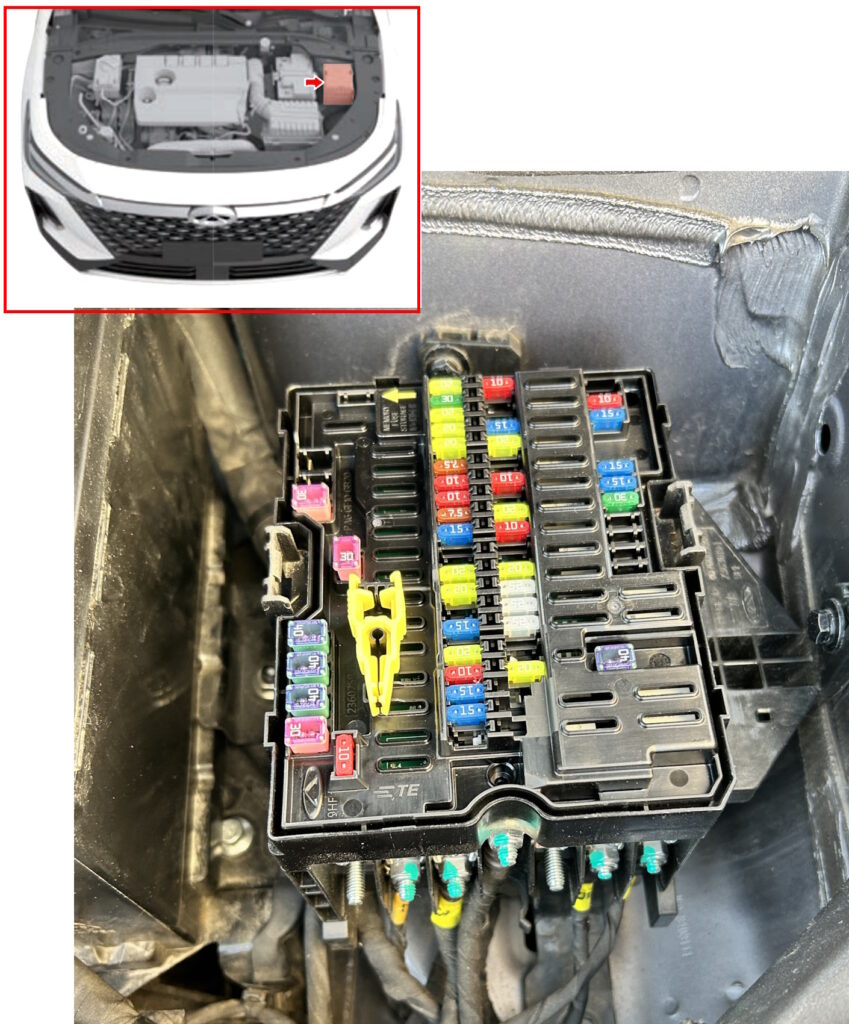

Основной силовой узел расположен в левой части подкапотного пространства. Для получения доступа к предохранителям и реле необходимо аккуратно снять защитную крышку моторного отсека.

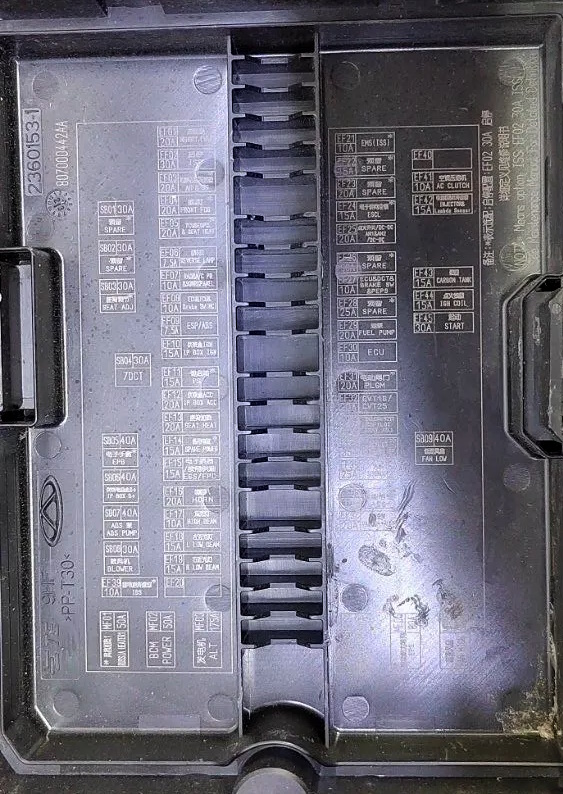

Всегда сверяйте схему предохранителей с внутренней наклейкой на крышке блока для корректной замены сгоревших элементов.

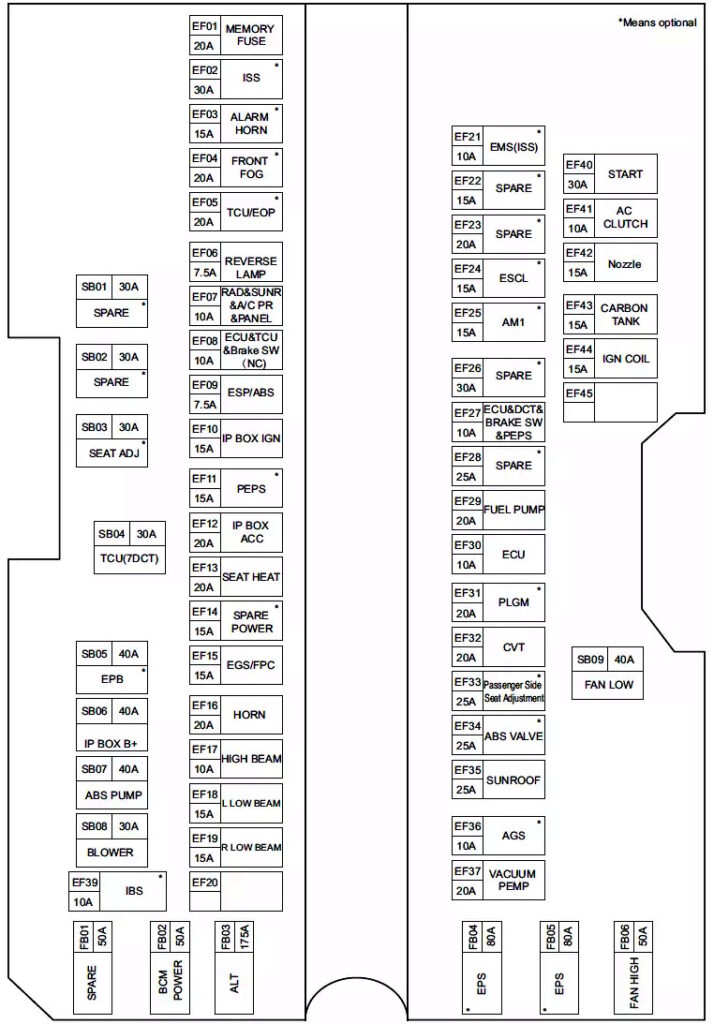

Схема моторного отсека
Расшифровка номиналов и назначение
| FB01 | Резерв |
| FB02 | 50A Электронный блок управления кузовом (BCM) |
| FB03 | 150A Генератор постоянного тока |
| FB04 | 60A Вентилятор системы охлаждения двигателя |
| FB05 | 60A Электроусилитель руля (EPS) |
| FB06 | Резерв |
| FB07 | 50A Дополнительный вентилятор охлаждения |
| SB01/SB02 | Резерв |
| SB03 | 30A Электроприводные сиденья |
| SB05 | 40A Модуль ABS / Стояночный тормоз (EPB) |
| SB06 | 40A Питание салонного блока реле |
| SB09 | 40A Реле вентилятора (низкая скорость) |
| SB10 | 20A Привод крышки багажника |
| EF02 | 15A Звуковое сопровождение охранной системы |
| EF06 | 7,5A Освещение поворотов |
| EF09 | 7,5A Электроручник (EPB) |
| EF29 | 15A Бензонасос (Топливный насос) |
| EF40 | 30A Стартер |
| EF41 | 10A Кондиционер (компрессор) |
| EF44 | 15A Катушки зажигания |

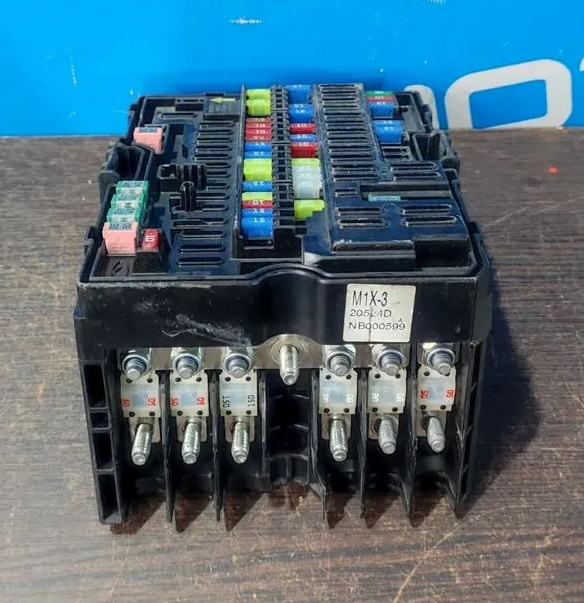

В боковой части блока питания находятся мощные плавкие вставки (силовые предохранители) группы FB01 — FB06.
Блок предохранителей в салоне Omoda S5

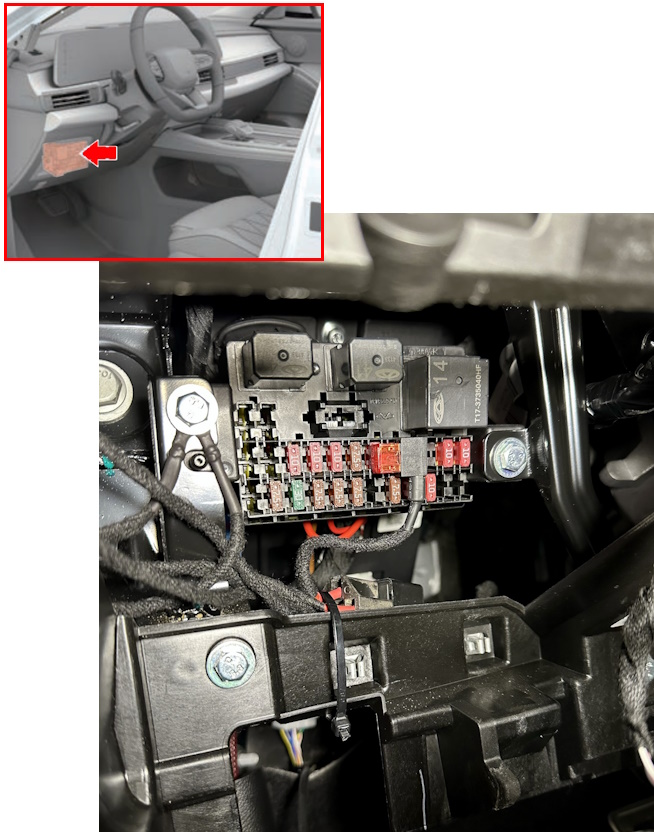

Внутренний салонный монтажный блок расположен с водительской стороны под приборной панелью, в нижней части панели управления.
Схема расположения внутри салона

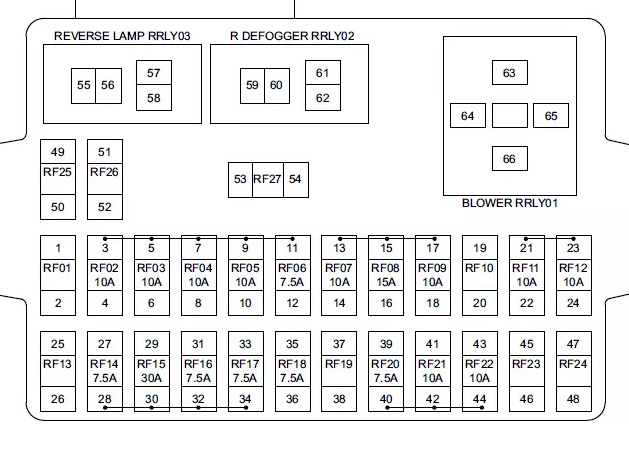

Обозначение предохранителей в салоне
| RF07 | 10A Питание BCM, мультимедиа-системы, USB-зарядки и беспроводной зарядки смартфона |
| RF14 | 7,5A Питание блока T-BOX, внутреннего освещения, USB-порта видеорегистратора и центрального замка |
| RF15 | 30A Мощность обогревателя заднего стекла |
| RF21 | 10A Видеорегистратор и панель приборов |
