Hyundai i40 — надежный семейный седан и универсал, производившийся с 2011 по 2019 год, включая модели 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годов. Автомобиль оснащался как дизельными, так и бензиновыми моторами, а за период выпуска претерпел обновление (рестайлинг). В этой статье мы подробно разберем предохранители и реле Hyundai i40: схемы блоков предохранителей, их расположение, замену и диагностику. Особое внимание уделим предохранителю прикуривателя и розеток в Hyundai i40.
Конфигурация блоков предохранителей и функции элементов могут варьироваться в зависимости от года выпуска, типа кузова и комплектации Hyundai i40. Рекомендуем проверять схемы на крышке блока для точного соответствия.

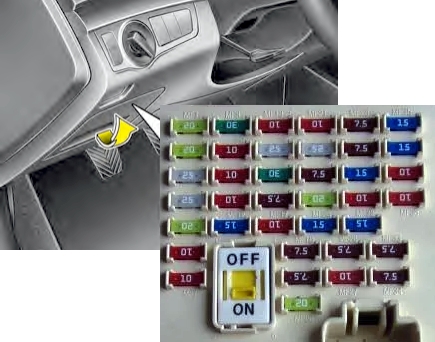

Блок предохранителей в салоне
Этот блок расположен в нижней части торпедо, слева от рулевого колеса. Для доступа откройте защитную панель.

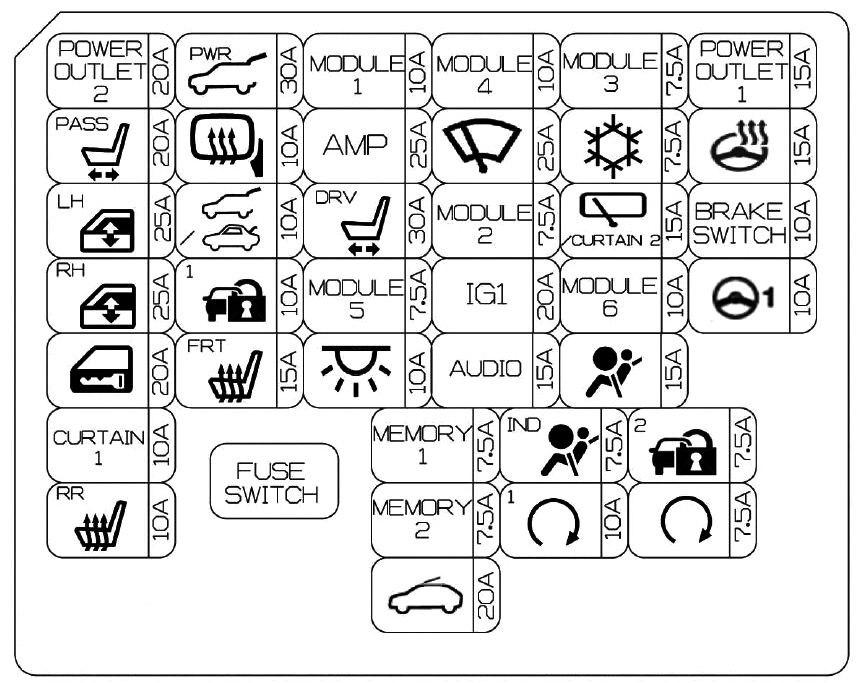

Схема блока в салоне Hyundai i40
Расшифровка предохранителей салонного блока
| POWER OUTLET 2 | Электрическая розетка в центральной консоли, задняя розетка для питания |
| POWER TAIL GATE | Электропривод крышки багажника в Hyundai i40 |
| MODULE 1 | Электронный ключ (модуль управления), ВСМ, аудиосистема, внешний усилитель, JBL AMP, навигационная аудиосистема, инвертор для аудио/усилителя, лампа потолочной консоли, система парковочных ассистентов, переключатель электрозеркал |
| MODULE 4 | Реле и предохранители моторного отсека (реле №12), стоп-сигналы, OBD-диагностический порт, активная воздушная заслонка, датчик топлива для D4FD двигателя |
| MODULE 3 | Модуль электронного ключа, ВСМ, панорамный люк, датчик дождя, CCS-управление климатом для водителя/пассажира, ICM-реле (омыватель фар) |
| POWER OUTLET 1 | Передняя электрическая розетка в салоне |
| P/SEAT PASS | Переключатель регулировки пассажирского сиденья |
| HTD MIRR | Подогрев и привод наружных зеркал водителя/пассажира, ЭБУД/Р СМ, модуль климат-контроля |
| AMP | Аудиоусилитель, JBL AMP, DC-DC конвертер для усилителя |
| WIPER FRT | ICM-реле (датчик дождя), многофункциональный рычаг, реле №7 моторного блока, мотор стеклоочистителя лобового стекла |
| A/CON | Реле №4 моторного блока, EMS-реле топливного подогрева, дизельные реле PTC №2/№3, блок кондиционера |
| STEERING WHEEL HEATER | Подогрев рулевого колеса Hyundai i40 |
| P/WDW LH | Реле левого стеклоподъемника, основной переключатель окон водителя/пассажира, модули с антизащемлением для передних и задних левых окон |
| PDM 1 | Реле открытия багажника, замок багажника (седан/универсал), ICM-реле топливного фильтра |
| P/SEAT DRV | IMS-модуль водительского сиденья, переключатель водителя |
| MODULE 2 | ВСМ, иммобилайзер, инвертор аудио/усилителя, аудиосистема, авто-зеркало, модуль удержания в полосе, климат-контроль, фары, IMS водителя, корректор фар, подсветка, привод корректора фар, подогрев задних сидений, TPMS, CCS, селектор АКПП, консольный переключатель, подогрев передних сидений |
| WIPER RR | Реле заднего стеклоочистителя, мотор заднего очищателя, рычаг, модуль задней шторки |
| BRAKE SWITCH | Педаль тормоза (стоп-сигнал) |
| P/WDW RH | Реле правого стеклоподъемника, основной переключатель, модули с антизащемлением для передних и задних правых окон |
| PDM 2 | Модуль электронного ключа, кнопка Start/Stop, иммобилайзер |
| MODULE 5 | Дверные ручки с ключом, зеркала, активная заслонка, подогрев задних сидений, датчик освещения, спортивный режим, соленоид ключа |
| IG1 | Предохранители моторного блока F27-F31 |
| MODULE 6 | Приборная панель, подогрев передних сидений, адаптивное освещение, EPB-модуль |
| MDPS | Электроусилитель руля (EPS) |
| DR LOCK | Реле центрального замка, ICM-реле двойной блокировки, приводы дверей |
| S/HEATER FRT | CCS-управление сиденьями, подогрев передних сидений |
| INTERIOR LAMP | Дверные лампы, потолочная подсветка, багажник, подножки, индивидуальные лампы, козырьки |
| MULTI MEDIA | Аудиосистема, навигация, инвертор мультимедиа |
| A/BAG | SRS-модуль подушек безопасности |
| CURTAIN | Задняя шторка |
| MEMORY 1 | Приборы, TPMS, шторка, датчик наклона, климат, ВСМ, ультразвук, IMS-сирена, зеркала |
| A/BAG IND | Индикаторы подушек на приборной панели |
| PDM 3 | Управление электронным ключом |
| S/HEATER RR | Подогрев задних сидений (левый/правый) |
| MEMORY 2 | Радиоприемник |
| PDM 1 | Модуль электронного ключа |
| START | Без кнопки: реле №8, замок зажигания, селектор АКПП; с кнопкой: ECM/PCM, селектор АКПП |
| SUNROOF | Панорамный люк |
Предохранители для прикуривателя и дополнительных розеток в Hyundai i40 отмечены как POWER OUTLET — их замена проста и важна для питания гаджетов.

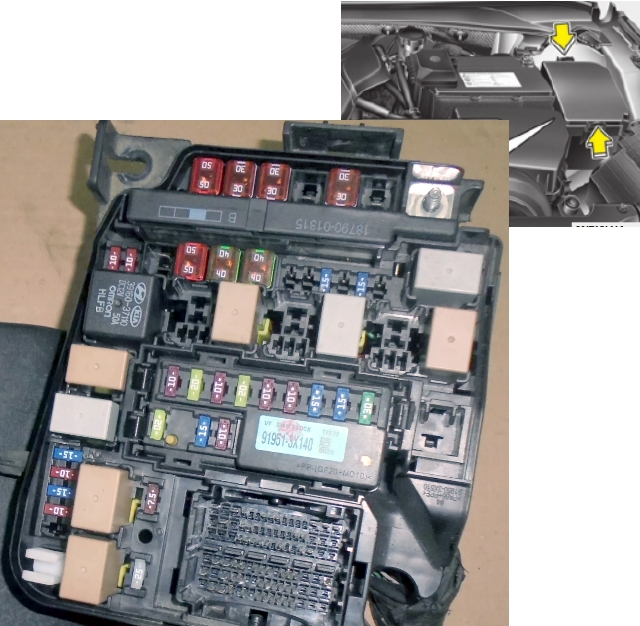

Блок предохранителей под капотом
Основной блок в моторном отсеке размещен слева, рядом с аккумулятором.
Схема блока под капотом
Функции предохранителей подкапотного блока Hyundai i40
| MDPS | Модуль электроусилителя руля EPS |
| B+ 1 | IPS-распределитель (IPS 0/1/2, предохранители F13/F14/F19/F20/F21/F26/F36) |
| ABS 1 | ESP-модуль, OBD-порт |
| ABS 2 | ESP-модуль, OBD-порт |
| IG 2 | Реле №9 (стартер), зажигание/реле МРП 4 (без/с кнопки Start) |
| BLOWER | Реле №4 вентилятора отопителя |
| RR HTD | Реле №11 обогрева заднего стекла |
| B+ 2 | IPS-распределитель (IPS 3/4, предохранители F2/F7/F9/F15) |
| AMP | Аудиоусилитель и его инвертор |
| EPB 1 | Электрический стояночный тормоз |
| EPB 2 | Электрический стояночный тормоз |
| C/FAN | Реле №1/2 вентиляторов охлаждения (низкий/высокий) |
| FRONT | ICM-реле обогрева лобового стекла |
| DEICER | Реле №5 сигнала, ICM-реле обогрева стекла |
| HORN | Реле №12 NAS, стоп-сигналы |
| STOP LAMP | ICM-реле омывателя фар |

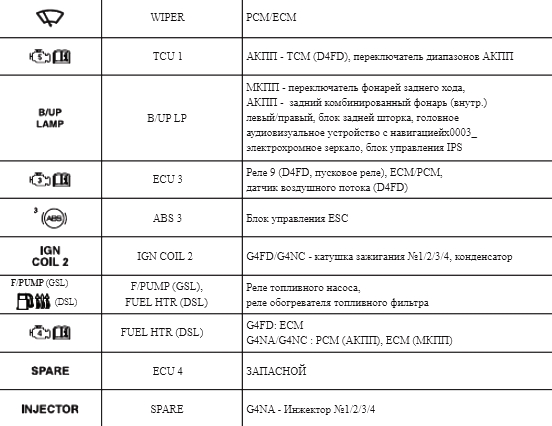

Обозначения элементов блока
Расшифровка реле под капотом Hyundai i40

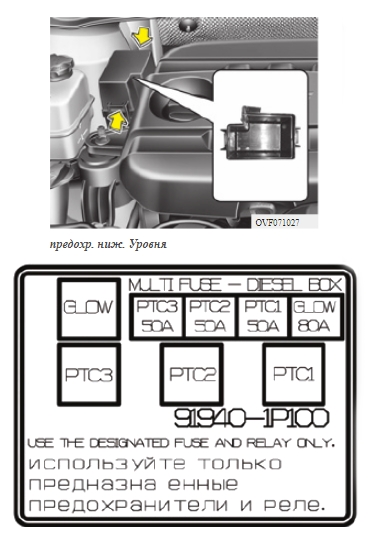

Дополнительный блок для дизельных моторов
На дизельных модификациях Hyundai i40 этот блок монтируется справа в моторном отсеке.
Здесь размещены компоненты для дизельного двигателя: GLOW — предохранители свечей накала, PTC — реле дополнительного обогревателя/подогревателя.
Если у вас есть дополнения по предохранителям и реле Hyundai i40 — делитесь в комментариях.
