Минивэн Honda Elysion 1 выпускался в 2004–2009, 2011–2014 годах с разнообразными вариантами двигателей и комплектаций. В течение производства модель подверглась двум значительным обновлениям. В данной публикации мы подробно рассмотрим предохранители и реле Honda Elysion, включая схемы блоков предохранителей fuse box, их точное расположение в автомобиле, а также выделим предохранитель прикуривателя для удобства ремонта и диагностики электрики.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска автомобиля, типа двигателя и комплектации электрического оборудования Honda Elysion.
Блок в салоне

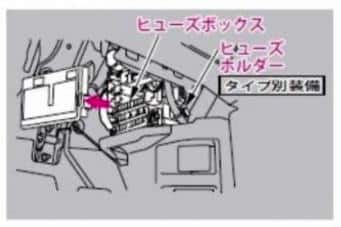

Блок предохранителей в интерьере автомобиля расположен под торпедо, с водительской стороны, для удобного доступа при обслуживании электрики Honda Elysion.

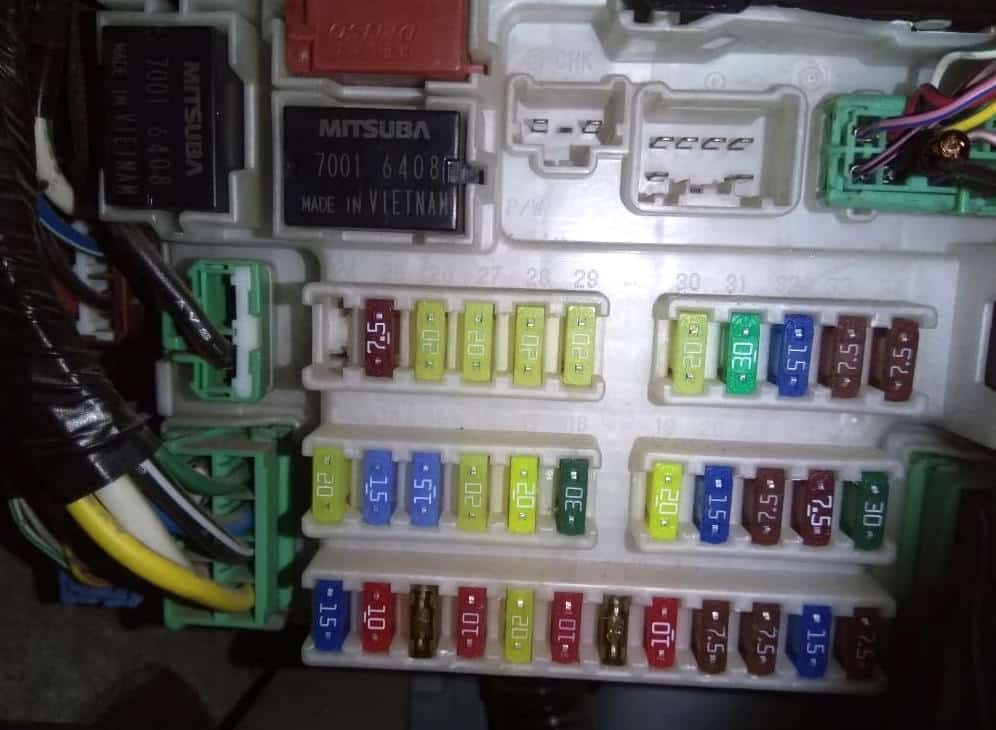

Фото пример
Всегда проверяйте актуальные назначения по схемам на крышке блока предохранителей Honda Elysion.
Схема с крышки блока
Схема
Описание на русском
- 15А Аудиосистем / Усилитель
- 10А Резервный
- 20А Центральный дверной замок
- 10А Внутреннее освещение
- 20А Прикуриватель
- 7,5А Питание аксессуаров
- 10А Система SRS
- 7.5A Приборы
- 7.5A Опция
- 7.5A Омыватель
- 20А Топливный насос
- 7.5A Питание аксессуаров
- 20A Питания сиденья
- 20A Питание водительского сиденья с регулировкой по высоте
- 20A Регулировка высоты (сзади)
- 20А Питание сиденья с пассажирских сторон
- Опция
- 7.5A Освещение
- 15A Зажигание
- 15А Генератор
- 7.5А Автоматическая блокировка
- 7.5А Преднатяжитель
- 30A Cтеклоочиститель
- 20А Задний люк
- 20А Передний люк
- 20А Привод питания окна водителя
- 20А Привод питания окна пассажира
- 20А Привод питания заднего левого окна
- 20А Привод питания заднего правого окна
- 20А LAF
- 15А Привод по провода
- 15А Катушка зажигания
- 7,5А Аксессуары
- 7,5А LAF
За работу прикуривателя в Honda Elysion отвечает предохранитель № 5 номиналом 20А в салонном блоке.
Блоки под капотом
Блок предохранителей и реле

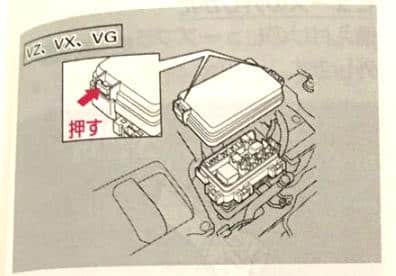

В моторном отсеке основной блок предохранителей и реле Honda Elysion может размещаться слева или справа от двигателя, в зависимости от его объема и модификации автомобиля.
Фото пример
Пример схемы с крышки блока
Схема
Назначение
| 1 | 10A Левая фара (ближний свет) |
| 2 | 30A Обогрев заднего стекла |
| 3 | 10A Левая фара (дальний свет) |
| 4 | 15A Габаритный свет, подсветка панели приборов, подсветка салона, освещение перчаточного ящика, освещение номерного знака, подсветка положения селектора |
| 5 | 10A Правая фара (дальний свет) |
| 6 | 10A Правая фара (ближний свет) |
| 7 | 7,5A Лампы заднего хода |
| 8 | 15A Датчик положения распредвала (CMP) B, датчик положения коленчатого вала (CKP), блок управления двигателем (ECM/PCM), регулирующий клапан холостого хода (IAC), форсунки, датчик массового расхода воздуха, реле блока управления двигателем (PGM-FI), диагностический разъем (DLC), реле дроссельной заслонки |
| 9 | 20A Вентилятор кондиционера, реле вентилятора кондиционера |
| 10 | 20A Противотуманный свет |
| 11 | 20A Вентилятор системы охлаждения, реле вентилятора системы охлаждения |
| 30A Вентилятор системы охлаждения, реле вентилятора системы охлаждения | |
| 12 | 7,5A Муфта компрессора кондиционера, реле муфты компрессора кондиционера |
| 30A Блок управления омывателями фар | |
| 13 | 20A Лампы стоп-сигнала, ABS/TCS (’03-’05), система курсовой стабилизации (VSA) (’06-’07), блок управления двигателем (ECM/PCM), дополнительный стоп-сигнал, подсветка замка зажигания, блок кузовной электроники (MICU), звуковой сигнал |
| 14 | 40A Обогрев заднего стекла, усилитель антенны AM/FM, реле обогрева заднего стекла |
| 15 | 40A Предохранители (блок предохранителей в салоне): № 5, 6, 7, 8, 9; предохранитель (блок предохранителей в моторном отсеке): № 7 |
| 16 | 15A Реле указателей поворота и аварийной сигнализации |
| 17 | 30A ABS/TCS или система курсовой стабилизации (VSA) |
| 18 | 20A ABS/TCS |
| 40A Система курсовой стабилизации (VSA) | |
| 19 | 40A Предохранители (блок предохранителей в салоне): № 1, 2, 3, 4 |
| 20 | 40A Предохранители (блок предохранителей в салоне): № 12, 14, 15, 16, 17 |
| 21 | 40A Отопитель, реле отопителя |
| 22 | 40А Вентилятор двигателя заднего обогрева |
| 120A Главный предохранитель / Батарея | |
| 23 | 50A Замок зажигания |
| 50A Реле стеклоподъемников. предохранители (блок предохранителей в салоне): № 24, 25, 26, 27, 28 | |
| Реле | |
| R1 | Вентилятор системы охлаждения двигателя |
| R2 | Вентилятор кондиционера |
| R3 | Обогрев заднего стекла |
| R4 | Муфта компрессора кондиционера |
| R5 | Отопитель |

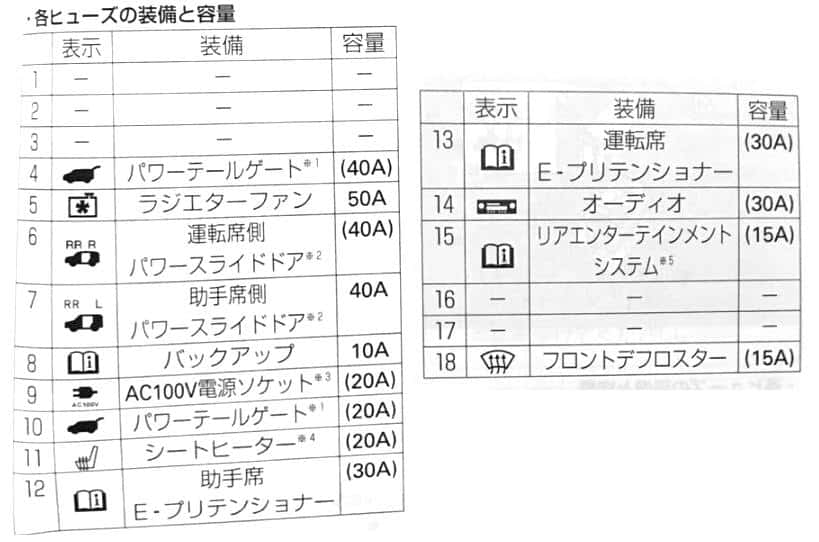

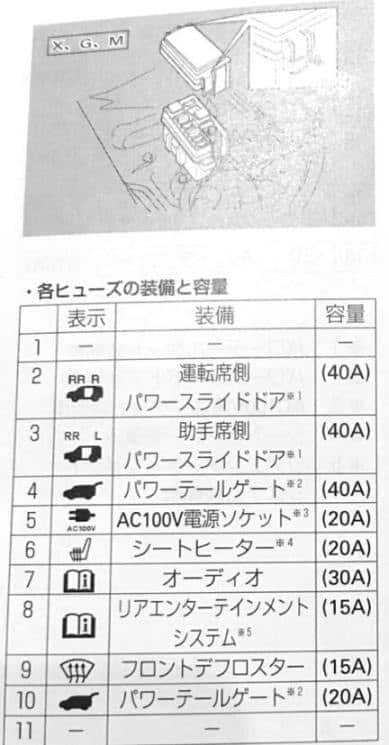

Блок предохранителей
Вариант 1
Схема
Вариант 2
Это все по предохранителям и реле Honda Elysion. Если у вас есть дополнения или вопросы по fuse diagram и расположению блоков, оставляйте комментарии.
