BYD HAN производился в 2020, 2021, 2022, 2023, 2024, 2025, 2026 годах. За этот период автомобиль прошел обновление дизайна. В данной статье мы подробно разберем предохранители и реле BYD HAN, включая схемы расположения блоков предохранителей в электромобиле, их позиционирование и замену. Особое внимание уделим предохранителям, отвечающим за розетки, USB-порты и дополнительные источники питания в салоне.
Функции предохранителей и реле в BYD HAN могут варьироваться в зависимости от года выпуска, комплектации электрооборудования и рынка сбыта. Рекомендуем проверять по руководству пользователя для точной идентификации.
Расположение блоков предохранителей
Электросистема BYD HAN защищена предохранителями от коротких замыканий и перегрузок. Основные блоки предохранителей размещены в подкапотном распределительном блоке (PDB) (1), под приборной панелью (2), на положительной клемме PDB и в заднем отсеке багажника (3).

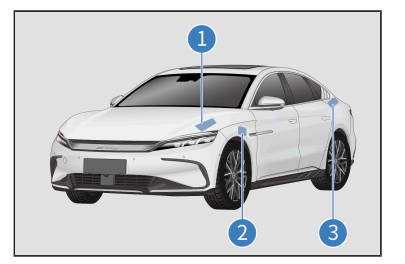

Схема общего расположения блоков предохранителей и реле в BYD HAN
Подкапотный блок предохранителей и реле
Расположен слева от двигателя под капотом. Для доступа откройте капот, снимите крышку блока и отожмите фиксатор верхней панели. Это ключевой блок для основных систем электромобиля BYD HAN.
Фото доступа к блоку

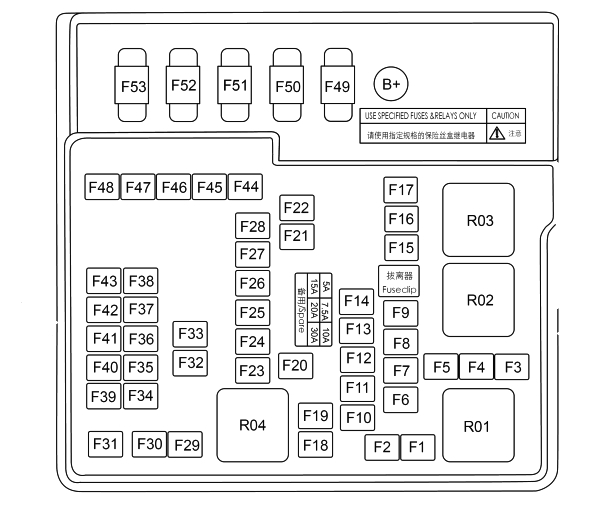

Диаграмма подкапотного блока
Расшифровка предохранителей
| F1 | — |
| F2 | 60А Блок предохранителей в приборной панели |
| F3 | — |
| F4 | — |
| F5 | — |
| F6 | — |
| F7 | — |
| F8 | — |
| F9 | 5А Зарядно-распределительный узел |
| F10 | 15А Левая комбинированная фара |
| F11 | 15А Правая комбинированная фара |
| F12 | 10А Менеджер батареи |
| F13 | 10А Передний контроллер двигателя |
| F14 | 10А Контроллер заднего двигателя |
| F15 | 5А Выключатель стоп-сигнала |
| F16 | — |
| F17 | — |
| F18 | — |
| F19 | — |
| F20 | 30А Обогреватель заднего стекла |
| F21 | 30А Передний дворник |
| F22 | 20А ВТОВ |
| F23 | 20А Насос охлаждающей воды с электрическим управлением 2 |
| F24 | 15А Насос охлаждающей воды с электрическим управлением |
| F25 | 7,5А Компрессор |
| F26 | 10А USB-разъем (розетка для зарядки устройств) |
| F27 | 15А Вспомогательное питание салона |
| F28 | 15А Дополнительное питание для задних сидений (розетки) |
| F29 | 15А Внешний усилитель |
| F30 | 60А ЭКУ |
| F31 | — |
| F32 | 25А Внешний усилитель |
| F33 | 5А Менеджер батареи |
| F34 | 15А Обогреватель рулевого колеса |
| F35 | 5А Задний контроллер кузова |
| F36 | 5А Панель переключения передач |
| F37 | 7,5А и т. д. |
| F38 | 10А СРС |
| F39 | 7,5А АДАС |
| F40 | 5А Комбинация приборов |
| F41 | 5А ЭПС |
| F42 | 5А ЭКУ |
| F43 | — |
| F44 | 60А ЭКУ |
| F45 | 40А Вентилятор |
| F46 | 7,5А Встроенный модуль управления температурным режимом |
| F47 | 7,5А АДАС |
| F48 | — |
| F49 | — |
| F50 | 70/100А C-EPS/R-EPS |
| F51 | 80А Электрический вентилятор |
| F52 | — |
| F53 | Аккумулятор 200А |
Салонный блок предохранителей
Находится на левом конце приборной панели. Для доступа к предохранителям BYD HAN удалите нижнюю панель и левую боковую крышку торца.

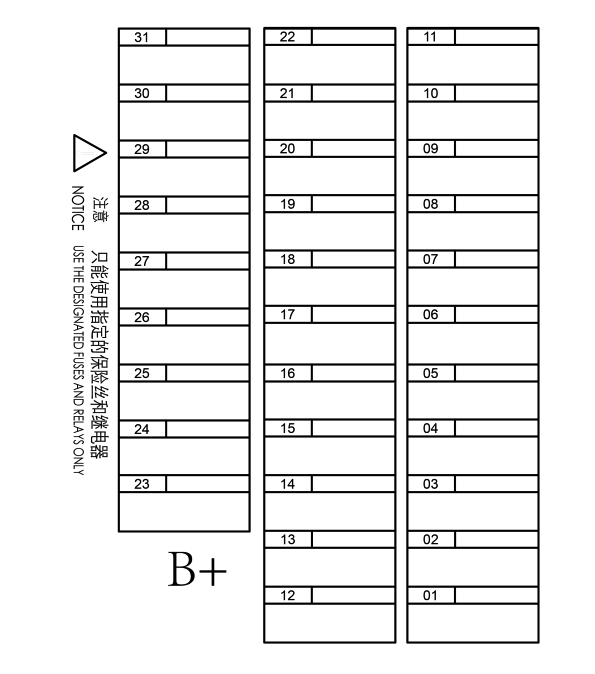

Диаграмма салонного блока
Описание предохранителей салонного блока
| 1 | 30А Задний контроллер кузова |
| 2 | — |
| 3 | — |
| 4 | 20А Левое переднее стекло |
| 5 | 20А Правое переднее стекло |
| 6 | — |
| 7 | 5А Панель переключения передач |
| 8 | 20А Информационно-развлекательная система |
| 9 | — |
| 10 | 7,5А Рассеянное освещение панели |
| 11 | 7,5А Комбинированный переключатель |
| 12 | — |
| 13 | — |
| 14 | Беспроводное зарядное устройство 7,5А |
| 15 | 10А Диагностический порт |
| 16 | 5А Комбинация приборов |
| 17 | 7,5А Умный доступ |
| 18 | 5А Контроллер автомобиля |
| 19 | 5А ИНД |
| 20 | — |
| 21 | 30А Переднее левое сиденье с электроприводом |
| 22 | 30А Правое переднее сиденье с электроприводом |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | — |
| 27 | — |
| 28 | — |
| 29 | — |
| 30 | — |
Блок предохранителей в багажнике
Задний PDB установлен в облицовке левой C-стойки. Доступ осуществляется через дверцу на левой стороне багажного отсека. Здесь расположены реле и предохранители для задних систем BYD HAN.

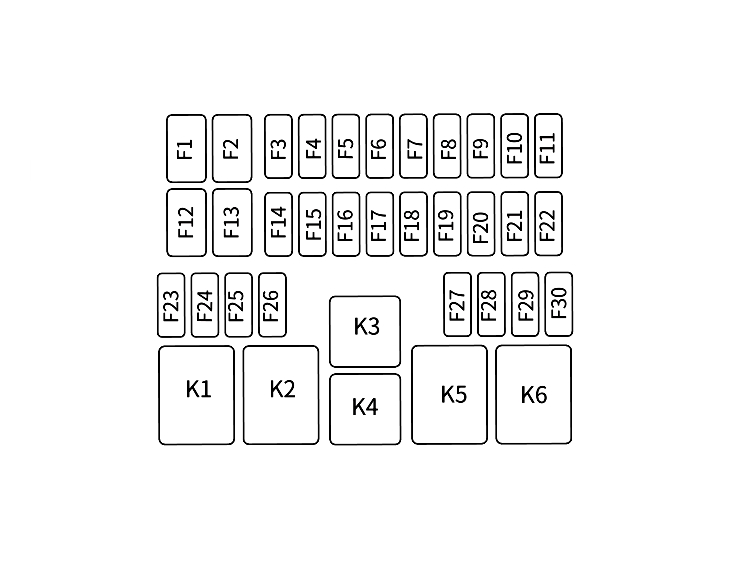

Диаграмма заднего блока
Функции предохранителей и реле
| F1 | 40А Электродвигатель левого переднего натяжителя |
| F2 | 40А Электродвигатель правого переднего натяжителя |
| F3 | 30А Левое заднее сиденье с электроприводом |
| F4 | 10А Правое заднее сиденье |
| F5 | 5А Модуль приема высокочастотных сигналов |
| F6 | 15А Подвесной модуль |
| F7 | 30А Задний контроллер кузова |
| F8 | 30А Задний контроллер кузова |
| F9 | 7,5А RSE |
| F10 | 10А Левый комбинированный задний фонарь |
| F11 | 10А Правый комбинированный задний фонарь |
| F12 | 25А Внешний усилитель |
| F13 | 25А Внешний усилитель |
| F14 | 7,5А ADAS |
| F15 | 20А Внешний усилитель |
| F16 | 20А Левое заднее стекло |
| F17 | 20А Правое заднее стекло |
| F18 | 5А Встроенное зарядное устройство |
| F19 | 5А UWB |
| F20 | — |
| F21 | — |
| F22 | — |
| F23 | — |
| F24 | — |
| F25 | — |
| F26 | — |
| F27 | — |
| F28 | — |
| F29 | — |
| F30 | — |
| K1 | — |
| K2 | — |
| K3 | — |
| K4 | — |
| K5 | — |
| K6 | — |
