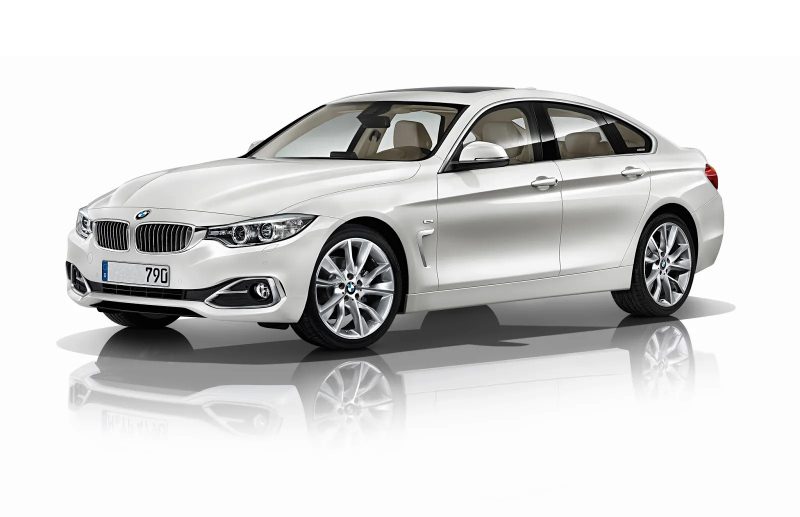

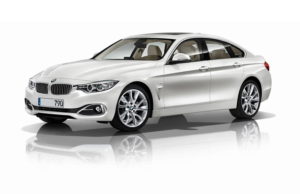

BMW 4 серии F32, F33, F36 — это дебютное поколение премиального купе и кабриолета от BMW, выпускавшееся с 2013 по 2018 год, включая модели 2013, 2014, 2015, 2016, 2017 и 2018 годов. За период производства автомобиль подвергся рестайлингу. В этой статье мы подробно разберем расположение, схемы и фото блоков предохранителей и реле для BMW F32, F33, F36, включая элементы, отвечающие за прикуриватель, розетки 12В и другие системы. Полезно для владельцев, ищущих информацию по замене предохранителей BMW 4 серии.
Функции предохранителей и реле в BMW F32, F33, F36 могут варьироваться в зависимости от года выпуска, комплектации электроники и рынка сбыта вашего автомобиля.
Блоки в моторном отсеке
Основной блок предохранителей и реле
Этот блок размещен в моторном отсеке справа, у левого края отсека ближе к ветровому стеклу. Чтобы добраться до него, снимите пластиковую крышку защиты.
Внешний вид блока предохранителей BMW F32 будет примерно таким.
Расположение и схема предохранителей
Расшифровка предохранителей BMW F32, F33, F36
| 18 | 15A Диагностический разъём OBD |
| 19 | 10А ЭБУ двигателя, управление мотором BMW |
| 20 | 5А Модуль аудиосистемы, электроника складной крыши |
| 21 | 5А Центральный блок управления |
| 22 | 7,5А Центральный замок дверей |
| Зеркало заднего вида пассажира, салонное освещение | |
| 23 | 10А Главное реле DDE (дизельный двигатель) |
| 24 | Блок управления АКПП (EAT), полный привод xDrive |
| 25 | 5А Touchbox, мультимедиа и аудио |
| Блок кузова, ABS, система парковки | |
| 26 | 5А Подогрев передних сидений |
| 27 | 10A Клапаны поясничной поддержки сидений, переключатели регулировки сидений водителя/пассажира |
| 28 | 5A Левый передний фонарь |
| Правый передний фонарь | |
| Датчик дождя и света | |
| Салонное освещение | |
| 29 | 5А Электрический насос охлаждающей жидкости |
| 30 | |
| 31 | |
| 32 | Раздаточная коробка xDrive, подушки безопасности |
| 33 | 15А Насос охлаждения |
| Компрессор климат-контроля | |
| Дополнительный водяной насос | |
| 34 | 10А Система безопасности, преднатяжители ремней |
| 35 | |
| 36 | 40А |
| 37 | 40А |
| 38 | |
| 39 | |
| 40 | 15А Фары, внешнее освещение, габаритные огни BMW F36 |
| 41 | 10А |
| 42 | Электрорегулировка зеркала заднего вида |
| 43 | |
| 44 | 5А Системы помощи водителю (камеры), активное рулевое управление |
| 45 | 5А Адаптивный круиз-контроль |
| 46 | 5А Подогрев картера двигателя |
| Клапан охлаждения, активные жалюзи радиатора | |
| 47 | 5А Ночное видение (NVE), аудиогенератор VSG |
| 48 | 10А Переключатели на руле |
| 49 | |
| 50 | 5А Панель приборов |
| 51 | |
| 52 | 7,5А Комбинация приборов |
| 53 | 5А Освещение перчаточного отсека, подсветка панели приборов (водитель/пассажир), подсветка ног |
| 54 | 7,5А Селектор АКПП |
| 55 | 5А Электроусилитель руля EPS |
| 56 | 5А Датчик воздуха, вентиляция салона |
| 57 | 40А Блок предохранителей, фары, габариты |
| 58 | 30А DSC (динамическая стабилизация) |
| 59 | |
| 60 | |
| 61 | |
| 62 | 30А Складная крыша кабриолета |
| 63 | 30А Раздаточная коробка |
| 64 | 20А Обогрев сиденья пассажира |
| 65 | 20А Обогрев сиденья водителя |
| 66 | 20А Прикуриватель, розетка в салоне |
| 67 | 30А Модуль сиденья водителя |
| Регулировка сиденья водителя | |
| 68 | 30А Регулировка сиденья пассажира |
| Модуль сиденья пассажира | |
| 69 | 20А Розетка 12В в багажнике |
| 70 | 20А Обогрев стекол |
Предохранители для прикуривателя и розетки 12В в BMW F32, F33, F36 — это позиции 66 и 69 по 20А каждая.
Блок высокомощных предохранителей
Рядом с основным блоком предохранителей под капотом установлен отдельный блок силовых предохранителей для высокотребовательных цепей.
Схема силовых предохранителей BMW 4 серии
Описание силовых предохранителей
- FL1 — 50/80/125A Реле отключения аккумулятора
- FL2 — 125A Электроусилитель руля EPS
- FL3 — 100A Дополнительный электрический обогреватель
- FL4 — 40A Подогрев топливного фильтра
- FL5 — 40A DSC (стабилизация)
- FL6 — 40A Электровентилятор радиатора
В этой зоне также могут быть реле DDE, предохранитель 50А для насоса охлаждения, реле вентилятора K5 для BMW F33 с дизелем.
Блок в пассажирском отсеке
Салонный блок предохранителей
Блок предохранителей в салоне BMW F32 расположен на правой стойке (сторона пассажира), за панелью.
Общая схема блока в салоне
Расположение разъемов
- 54-контактный разъем
- 12-контактный разъем
- 42-контактный разъем
- 54-контактный разъем
- Секция предохранителей
- 1-контактный разъем (плюс)
- Реле
- 54-контактный разъем
- 54-контактный разъем
- 54-контактный разъем
Предохранители салонного блока
Детальная схема
Фото блока предохранителей в салоне BMW F36
Расшифровка предохранителей
| 1 | |
| 2 | |
| 3 | |
| 4 | 30A Электростеклоподъемник пассажирской стороны |
| 5 | 20A Центральный замок дверей |
| 6 | 30A Электростеклоподъемник водителя |
| 7 | |
| 8 | |
| 9 | |
| 10 | 5A Панель управления климатом |
| Системы помощи водителю | |
| HVAC (отопление, вентиляция, кондиционер) | |
| Выключатель фар | |
| 11 | 7,5A Задний модуль |
| Левая фара | |
| 12 | 7,5A Диагностический порт OBD |
| 13 | 5A Телематические системы |
| 14 | 15A Клааксон (сигнал) |
Реле в салонном блоке:
- электростеклоподъемник водителя
- электростеклоподъемник пассажира
- центральный замок
- омыватели фар
- стартер
- рупорный сигнал
- стеклоочиститель (скорости 1/2).
Блоки предохранителей в багажнике BMW F32
В багажнике BMW 4 серии F33, F36 может быть до трех блоков предохранителей. Два из них (силовой и основной) — за правой обшивкой у аккумулятора.
Третий блок — по центру под обшивкой. Подробности смотрите в видео ниже.
Оригинальная схема предохранителей для вашей BMW F32 хранится в багажнике под полом, в специальном кармане на верхней части блока (свернутая инструкция). Здесь приведена одна из типовых версий.
Общая схема блоков в багажнике
Инструкция по предохранителям в багажнике BMW F36
Силовой блок в багажнике
- 50A Задний модуль
- 100A Основной блок предохранителей
- 100A Распределитель мощности
- 125A Главное реле
- 125A Интегрированный модуль питания
Если вы заметили неточность или хотите дополнить информацию по предохранителям и реле BMW 4 F32, F33, F36 — оставляйте комментарии ниже.
