Предохранители Volvo V90 и S90 (2016–2024): расположение и замена

Volvo V90 в кузове универсал и седан Volvo S90 выпускались в период с 2016 по 2024 год, включая модели 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годов. В США особой популярностью пользуется вариант V90 Cross Country. В этой статье представлена подробная информация о предохранителях и реле для Volvo V90, включая схемы расположения блоков, их места установки и назначение. Особое внимание уделим предохранителю прикуривателя, розетки 12В и других ключевых элементов электрики Volvo V90.

Функции предохранителей и реле в Volvo V90 могут варьироваться в зависимости от региона, года производства автомобиля и комплектации электрических систем.

Блок предохранителей в салоне

Блок предохранителей в интерьере Volvo V90 расположен под торпедо на стороне переднего пассажира.

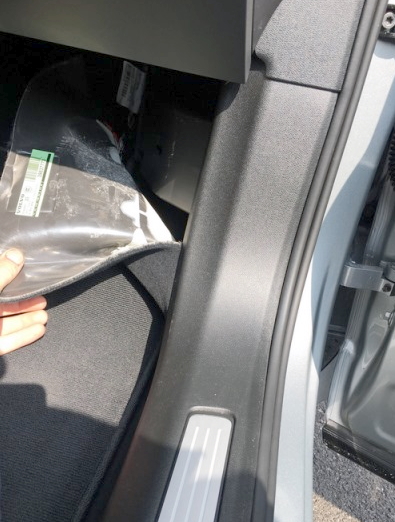

Чтобы получить доступ, снимите панель обшивки салона и крышку защитного корпуса блока предохранителей V90.

Схема предохранителей

Расшифровка предохранителей

1	10A Модуль контроля 48В аккумулятора
2	–
3	–
4	5A Сенсор движения в салоне*
5	–
6	5A Панель приборов водителя
7	5A Кнопочная панель центральной консоли
8	5A Сенсор освещенности и солнца
8	Транспондер для оплаты проезда
9	–
10	15A Система мультимедиа Infotainment
11	5A Блок рулевой колонки
12	5A Контроль запуска и ручного тормоза
13	15A Подогрев руля*
14	–
15	–
16	–
17	15A Блок заднего освещения
18	10A Климат-контроль
19	7,5A Блокировка руля
20	10A Разъем OBD-II диагностики
21	5A Основной экран
22	40A Вентилятор климат-системы спереди
23	5A USB-хаб
24	7,5A Подсветка панелей
	Свет в салоне
	Антидымление зеркала*
	Сенсоры дождя и света*
	Электрорегулировка передних сидений*
	Панели задних дверей
	Блок вентилятора климата
	Кнопки в задней консоли*
25	5A Фронтальная камера*
26	20A Потолочная панель, люк*
27	5A Проектор на лобовом стекле*
28	5A Внутреннее освещение
29	5A Беспроводная зарядка для смартфона*
30	5A Индикаторы на потолке (ремни, подушки)
31	–
32	–
33	–
34	10A Блок в багажнике
35	5A Интернет-модуль автомобиля
35	Volvo On Call система
36	–
37	40A Аудиоусилители
38	–
39	5A Антенна TCAM
40	5A Комфорт сидений спереди*
41	5A Сенсор алкоголя*
42	15A Очистка заднего стекла
43	15A Топливный насос
44	5A Конвертер 48В
44	Стартер двигателя
45	5A Система активной безопасности
46	15A Подогрев водительского сиденья
47	15A Подогрев пассажирского сиденья
48	7,5A Насос антифриза
49	–
50
51	20A Активная подвеска*
52	5A Сенсор открытия багажника ногой*
53	10A Мультимедийная система
54	–
55	–
56	20A Электрорегулировка пассажирского сиденья*
57	–
58	5A ТВ-модуль*
59	15A Основной предохранитель Infotainment

* — Дополнительная опция или оборудование.

Блок в моторном отсеке

В подкапотном пространстве блок предохранителей и реле Volvo V90 размещен слева от фары.

Внешний вид блока примерно такой.

Проверяйте функции по схемам на крышке блока предохранителей под капотом Volvo V90.

Диаграмма блока

Описание функций

1	–
2	–
3	15A Турбонаддув, сенсор давления
3	Лямбда-датчики
4	15A Свечи и катушки зажигания (бензин)
4	Датчики выхлопа, сажа/NOx (дизель)
5	15A Масляный насос двигателя
	Лямбда-датчики
	Компрессор кондиционера
6	7,5A Датчики масла
	Свечи накаливания (дизель)
	Компоненты двигателя 1 (турбо, компрессор и др.)
7	20A Блок управления двигателем
	Регулятор топлива
	Компоненты двигателя 2 (турбо, компрессор и др.)
8	5A Блок управления двигателем
9	10A EVAP-насос паров топлива
10	10A Свечи накаливания (дизель)
10	Компоненты двигателя 3 (турбо, охлаждение и др.)
11	5A Жалюзи спойлера
	Жалюзи радиатора
	Реле PowerPulse (дизель)
	Клапан охлаждающей жидкости
12	15A Насос антифриза
13	20A Блок управления двигателем
14	40A Стартер
15	Стартер
16	30A Подогрев топливного фильтра (дизель)
17	25A Сцепление актуатор 1
18	5A Вычислитель
19	7,5A Резервный
20	10A Резервный
21	15A Резервный
22	20A Блок трансмиссии
23	7,5A USB в задней консоли
24	15A Розетка 12В спереди в консоли
25	–
26	15A Розетка 12В в багажнике*
27	–
28	15A Левая фара
29	15A Правая фара
30	20A Блок трансмиссии
31	Обогрев лобового стекла слева*
32	40A Обогрев лобового стекла слева*
33	25A Омыватели фар*
34	25A Передний насос омывателя
35	15A Блок трансмиссии
35	Электроселектор
36	20A Клаксон
37	5A Сигнализация сирена*
38	40A Тормозная система (клапаны, тормоз)
38	30A Усилитель тормозов
39	30A Стеклоочистители
40	25A Задний насос омывателя
41	40A Обогрев лобового справа*
42	20A Стояночный обогреватель*
43	–
44	25A Сцепление актуатор 2
45	Обогрев лобового справа*
46	5A Питание при зажигании: двигатель, трансмиссия, сервоприводы, центральный модуль, тормоза
47	5A Фронтальный радар
48	15A Правая фара
49	5A Сенсор алкоголя*
50	10A Блок трансмиссии
51	5A Контроль аккумулятора
52	5A SRS подушки безопасности
53	15A Левая фара
54	5A Датчик педали газа

Предохранитель для передней розетки прикуривателя (12В) — номер 24, 15А в блоке под капотом.

Блок в багажном отделении

Дополнительный блок предохранителей и реле в багажнике Volvo V90 установлен справа.

Схема на изображении может быть повернута относительно фото.

Диаграмма

Функции предохранителей

1	30A Обогрев заднего стекла
2	–
3	40A Компрессор пневмоподвески*
4	15A Блокировка спинки сиденья справа сзади
5	–
6	15A Блокировка спинки сиденья слева сзади
7	–
8	30A Снижение NOx выбросов (дизель)
9	25A Электропривод двери багажника
10	20A Правая передняя дверь
11	20A Фаркоп модуль*
12	40A Преднатяжители ремней справа
13	5A Внутренние реле
14	15A NOx контроль (дизель)
15	5A Сенсор ногой для багажника
16	5A Сенсор алкоголя
17	–
18	25A Фаркоп модуль*
19	20A Левая передняя дверь
20	40A Преднатяжители ремней слева
21	5A Камера парковки
22	–
23	–
24	–
25	–
26	5A Подушки и преднатяжители
27	–
28	15A Подогрев заднего сиденья слева
29	–
30	5A BLIS слепые зоны*; внешний звук при парковке
31	5А USB в грузовом отсеке
32	5A Преднатяжители ремней
33	5A Выпуск газов (бензин, определенные моторы)
34	–
35	15A AWD полный привод*
36	15A Подогрев заднего сиденья справа*
37	–
