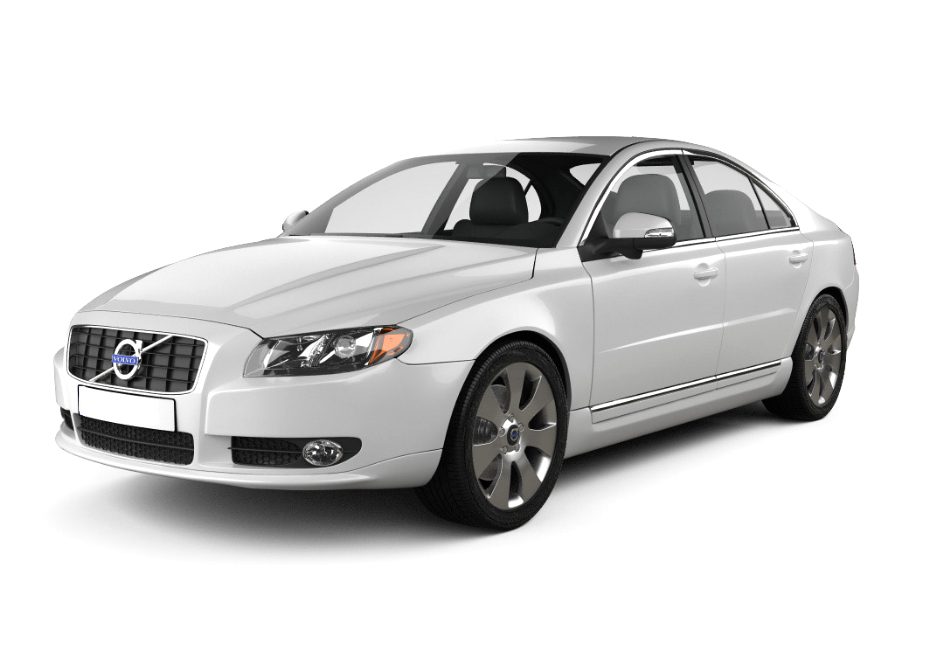

Volvo S80 первого поколения производилась с 1998 по 2006 год в кузове седан TS. За этот период автомобиль подвергся нескольким модернизациям. В этой статье мы подробно разберем расположение, схемы и фото блоков предохранителей и реле для Volvo S80, включая варианты исполнения и точные места установки. Особое внимание уделим предохранителю прикуривателя Volvo S80, чтобы помочь владельцам быстро разобраться в электрике.
Функции предохранителей и реле в Volvo S80 могут варьироваться в зависимости от года выпуска, рынка сбыта и комплектации автомобиля с электрическим оборудованием.
Расположение блоков в салоне
Основной блок предохранителей
Первый блок предохранителей салона Volvo S80 размещен в левом конце торпедо, за пластиковой крышкой. Здесь собраны ключевые элементы электрики для повседневного использования.

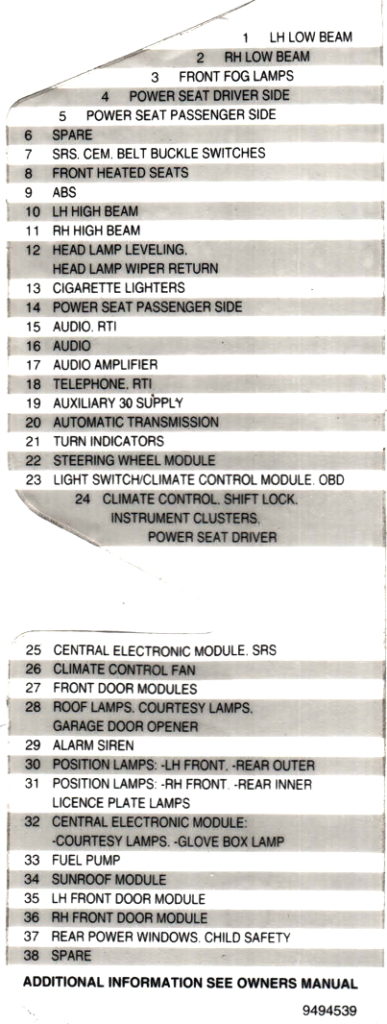

Всегда проверяйте функции предохранителей по схемам на крышке блока для вашей модели Volvo S80.

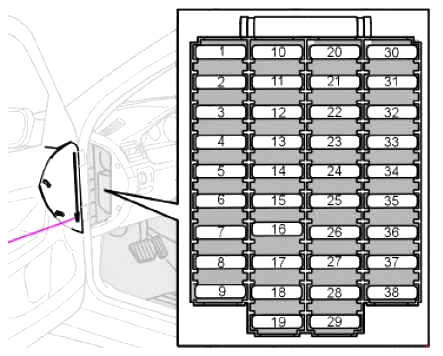

Расположение и схема блока
Расшифровка предохранителей Volvo S80
| F1 | (10A) Левая фара — ближний свет |
| F2 | (10A) Правая фара — ближний свет |
| F3 | (15A) Реле ближнего света фар / Противотуманные фары |
| F4 | (20A) Реле дальнего света фар / (30A) Электропривод сиденья — со стороны водителя |
| F5 | (30A) Электропривод сиденья — со стороны водителя / Электропривод сиденья пассажира |
| F6 | (30A) Электропривод сиденья пассажира |
| F7 | (15A) Подогреватель переднего сидения — левого (5A) Реле 1 вспомогательных цепей зажигания, многофункциональный блок управления 1, система SRS, система контроля не пристегнутых ремней безопасности (^01/99) |
| F8 | (15A) Подогреватель переднего сидения — правого (25A) Подогреватель передних сидений |
| F9 | (5A) Система ABS, блок системы контроля положения рулевого колеса |
| F10 | (15A) Левая фара — дальний свет |
| F11 | (15A) Правая фара — дальний свет |
| F12 | (15A) Система омывателя/ очистителя фар, корректор фар |
| F13 | (20A) Прикуриватель/ разъем зарядки Volvo S80 |
| F14 | (5A) Электропривод сиденья — со стороны пассажира, система SRS, система контроля не пристегнутых ремней безопасности |
| F15 | (5A) Аудиосистема, навигационная система |
| F16 | (20A) Аудиосистема |
| F17 | (30A) Усилитель выходного сигнала аудиосистемы |
| F18 | (15A) Противотуманные фары (10A) Телефон, навигационная система |
| F19 | (10A) Система навигации |
| F20 | (5A/15A) Дополнительное оборудование |
| F21 | (10A) Автоматическая коробка передач |
| F22 | (20A) Указатели поворота/ аварийная сигнализация (5A) Переключатели на рулевом колесе — управление телефоном /системой поддержания скорости |
| F23 | (5A) Блок управления кондиционером/ блок управления отопителем, комбинированный переключатель-освещение, диагностический разъем, переключатели на рулевом колесе |
| F24 | (10A) Электронный блок управления кондиционером/ отопителем, дополнительный отопитель, электропривод сиденья- со стороны водителя, комбинация приборов |
| F25 | (10A) Замок зажигания, многофункциональный блок управления 1 |
| F26 | (30A) Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| F27 | (15A) Центральный замок, индикаторы открытой или неплотно закрытой двери, электропривод/ подогреватель зеркал заднего вида на дверях, электропривод стеклоподъемников, лампы освещения в зеркалах дверей |
| F28 | (10A) Многофункциональный блок управления 3, лампы освещения салона, косметическое зеркальце |
| F29 | (10A) Телефон (5A) Звуковой сигнал противоугонной системы |
| F30 | (10A) Лампы переднего левого габарита, заднего левого габарита, лампа бокового левого габарита |
| F31 | (10A) Передние/ задние габариты (прав.), лампа бокового правого габарита, лампы подсветки номерного знака |
| F32 | (10A) Многофункциональный блок управления 1, лампы освещения салона, косметическое зеркальце |
| F33 | (15A) Топливный насос |
| F34 | (15A) Люк |
| F35 | (25A) Передняя левая сторона — центральный замок, электропривод стеклоподъемника, электропривод зеркал заднего вида на двери, индикаторы открытых или неплотно закрытых дверей |
| F36 | (25A) Передняя правая сторона-центральный замок, электропривод стеклоподъемника, электропривод зеркала заднего вида на двери, индикаторы открытых или неплотно закрытых дверей |
| F37 | (30A) Электродвигатели задних стеклоподъемников, блокировки дверей от случайного открывания — задняя дверь |
| F38 | (5A) Звуковой сигнал противоугонной системы |
Предохранитель прикуривателя Volvo S80 расположен под номером 13 в салонном блоке.
Блок реле в салоне
В ранних версиях Volvo S80 этот блок реле монтируется под торпедо и представляет собой центральный электронный модуль (CEM). Он отвечает за ключевые функции электрики автомобиля.
Схема реле Volvo S80
Расшифровка реле
| 1 | — |
| 2 | Вспомогательные цепи зажигания |
| 3 | Основные цепи зажигания |
| 4 | — |
| 5 | — |
| 6 | Электропривод стеклоподъемника — закрытие, левая задняя дверь |
| 7 | Электропривод стеклоподъемника — открытие, левая задняя дверь |
| 8 | Отключение электродвигателей задних стеклоподъёмников, блокировка дверей от случайного открывания — задние двери |
| 9 | Дальний света фар |
| 10 | Габаритные лампы |
| 11 | Система освещения в дневное время |
| 12 | Ближний свет фар |
| 13 | Реле электропривода стеклоподъемника — закрытие, правая задняя дверь |
| 14 | Реле электропривода стеклоподъемника — открытие, правая задняя дверь |
| 15 | Реле 2 вспомогательных цепей зажигания |
| 16 | Система управления трансмиссией |
| 17 | — |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | Телематика |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | — |
| 27 | Противотуманные фары |
| 28 | Реле бензонасоса |
| 29 | — |
| 30 | Реле системы контроля утечки топлива |
| 31 | Перемычка — левые указатели поворота |
| 32 | Перемычка — правые указатели поворота |
| 33 | — |
| 34 | Перемычка — ближний свет фар |
| 35 | — |
Блок предохранителей и реле под капотом
В моторном отсеке слева, около амортизационной стойки, установлен дополнительный блок с предохранителями и реле Volvo S80. Существуют разные конфигурации этого блока в зависимости от года и двигателя.
Вариант 1 блока под капотом
Фото блока

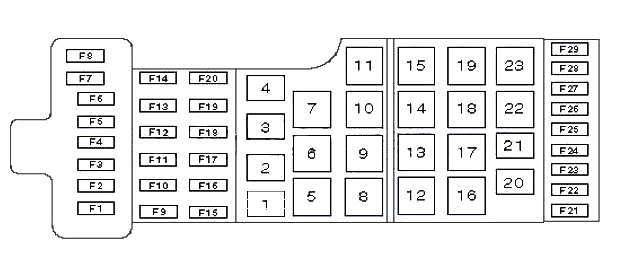

Схема предохранителей
Описание элементов
| 1 | Реле электромагнитной муфты компрессора кондиционера |
| 2 | — |
| 3 | — |
| 4 | Реле звукового сигнала |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | — |
| 7 | — |
| 8 | Реле прерывистого режима работы очистителя лобового стекла |
| 9 | Реле 1 нагревателя охлаждающей жидкости (Дизель) |
| 10 | Реле 2 нагревателя охлаждающей жидкости (Дизель) |
| 11 | Реле насоса омывателя лобового стекла |
| 12 | — |
| 13 | — |
| 14 | — |
| 15 | — |
| 16 | Реле свечей накаливания |
| 17 | — |
| 18 | — |
| 19 | Реле системы управления двигателем |
| 20 | — |
| 21 | — |
| 22 | — |
| 23 | Реле стартера |
| F1 | (60A) Свечи накаливания |
| F2 | (60A) F16(1998), блок предохранителей/реле-приборная панель 1 (F32-38), реле передних/задних габаритов |
| F3 | (60A) F9-10, блок предохранителей/реле-приборная панель 1(F3-6 и F16-19), реле основных цепей зажигания, реле 2 вспомогательных цепей зажигания |
| F4 | (60A) F11-13, блок предохранителей/реле-приборная панель 1 (F20-28) |
| F5 | — |
| F6 | — |
| F7 | (60A) F17-18, блок управления электродвигателем вентилятора системы охлаждения |
| F8 | Не используется (1998) |
| F9 | (20A) Реле дальнего света фар |
| F10 | (15A) Реле ближнего света фар |
| F11 | (5A) Стоп-сигналы |
| F12 | (25A) Очиститель лобового стекла |
| F13 | (15A) Система омывателя/очистителя фар, реле насоса омывателя лобового стекла |
| F14 | — |
| F15 | Не используется (1998) |
| F16 | (15A) Звуковой сигнал (1998) |
| F17 | (25A) Дополнительный отопитель |
| F18 | (25A) Дополнительное оборудование |
| F19 | (30A) Антиблокировочная система тормозов (ABS) |
| F20 | (30A) Антиблокировочная система тормозов (ABS) |
| F21 | (25A) Стартер |
| F22 | (5A) Электронный блок управления двигателем (ECM), реле системы управления двигателем |
| F23 | Не используется (1998) |
| F24 | (20A) Датчик положения педали акселератора, электронный блок управления КПП (1998), кондиционер |
| F25 | (20A) Управление двигателем, свечи накаливания, система кондиционирования, нагреватель охлаждающей жидкости (Дизель), обогреватель системы вентиляции картера двигателя (Дизель) |
| F26 | (15A) Управление двигателем |
| F27 | (20A) Подогреваемые кислородные датчики |
| F28 | (15A) Система управления двигателем, обогреватель системы вентиляции картера двигателя (Дизель) |
| F29 | (10A) Блок управления дроссельной заслонкой |
Вариант 2 блока под капотом
Фото блока — пример
Схема предохранителей
Назначение предохранителей
| F1 | (25A) Дополнительный отопитель |
| F2 | (15А) Дополнительное оборудование |
| F3 | — |
| F4 | (20A) Подогреваемые кислородные датчики |
| F5 | (15A) Система управления двигателем (бензин) |
| F6 | (15A) Управление двигателем |
| F7 | (10A) Блок управления дроссельной заслонкой |
| F8 | (10A) Датчик положения педали акселератора, система кондиционирования |
| F9 | (15A) Звуковой сигнал |
| F10 | (10A) Реле электродвигателя насоса омывателя заднего стекла |
| F11 | (20А) Управление двигателем, свечи накаливания, система кондиционирования, нагреватель охлаждающей жидкости (Дизель), обогреватель системы вентиляции картера двигателя |
| F12 | (5A) Стоп-сигналы |
| F13 | (25A) Очиститель лобового стекла |
| F14 | (30A) Антиблокировочная система тормозов/ динамическая система курсовой устойчивости и противобуксовочная система |
| F15 | — |
| F16 | (15A) Система омывателя /очистителя фар, реле насоса омывателя лобового стекла |
| F17 | (15A) Фары — ближний свет (S80 ^04/00) |
| F18 | (20A) Фары — дальний свет (S80^04/00) |
| F19 | (30A) Антиблокировочная система тормозов /динамическая система курсовой устойчивости и противобуксовочная система |
| F20 | (30A) Реле 2 нагревателя охлаждающей жидкости — дизель |
| F21 | (30A) Реле 1 нагревателя охлаждающей жидкости — дизель |
| F22 | (25A) Реле стартера |
| F23 | (5A) Реле системы управления двигателем, электронный блок управления двигателем (ECM) |
| F24 | — |
Схема реле под капотом
- Реле 1 нагревателя охлаждающей жидкости (Дизель)
- Реле системы управления двигателем
- Реле свечей накаливания
- Реле стартера
- Реле прерывистого режима работы очистителя лобового стекла
- Реле двухкомпонентной системы топливо подачи Bi-fuel
- Реле 2 нагревателя охлаждающей жидкости (Дизель)
- Реле электромагнитной муфты компрессора кондиционера
- Реле звукового сигнала
- Реле насоса омывателя лобового стекла
- Реле электродвигателя очистителя лобового стекла
- Реле электродвигателя насоса омывателя заднего стекла
Блок в багажнике Volvo S80

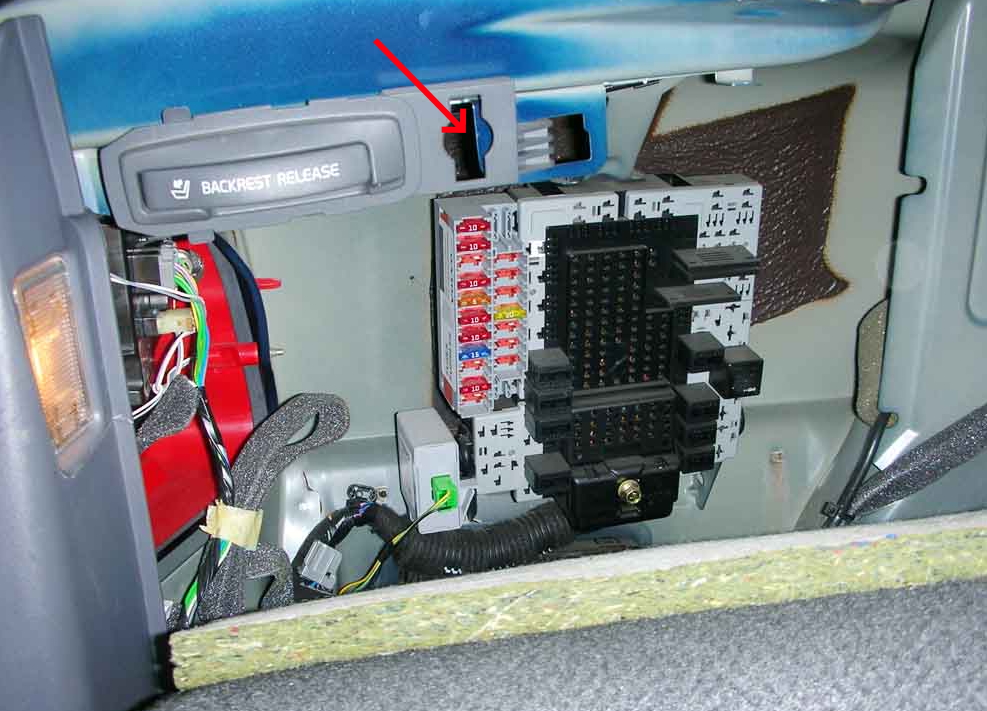

В багажнике слева за обшивкой установлен еще один блок предохранителей и реле. Чтобы открыть, поверните фиксатор и снимите крышку.
Блок выглядит примерно так.
Схема блока в багажнике
Функции элементов
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | Электродвигатель очистителя заднего стекла |
| 5 | — |
| 6 | — |
| 7 | Реле привода открывания крышки багажника /задней двери) |
| 8 | Реле привода открывания крышки багажника /задней двери^80), реле привода замка крышки багажника/ задней двери (V70) |
| 9 | Реле привода замка топливозаливной горловины — открытие |
| 10 | Реле привода крышки/ лючка топливозаливной горловины — закрытие |
| 11 | Реле центрального замка правой задней двери — разблокирование |
| 12 | Реле центрального замка правой задней двери — блокирование |
| 13 | Реле привода подголовников — задних |
| 14 | Реле электродвигателя очистителя заднего стекла |
| 15 | — |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | Перемычка — стоп-сигналы |
| 20 | Перемычка — задние габариты |
| 21 | Перемычка — задние габариты |
| 22 | Перемычка — разъем питания дополнительного оборудования в багажном отделении^0) |
| 23 | Перемычка — противотуманные фонари |
| 24 | — |
| 25 | Реле задних противотуманных фонарей-прицеп |
| 26 | Реле задних противотуманных фонарей |
| 27 | Реле стоп-сигналов |
| 28 | Реле фонарей заднего хода |
| 29 | Реле центрального замка, задн. – двойная блокировка |
| 30 | Реле центрального замка левой задней двери — разблокирование |
| 31 | Реле центрального замка левой задней двери — блокирование |
| 32 | — |
| 33 | — |
| 34 | Реле обогревателя заднего стекла |
| 35 | — |
| 36 | Реле питания разъема электрооборудования прицепа |
| F1 | (10A) Многофункциональный блок управления 2, внутреннее освещение-подсветка багажного отделения^80) |
| F2 | (10A) Задние противотуманные фонари |
| F3 | (15A) Стоп-сигналы |
| F4 | (10A) Фонари заднего хода |
| F5 | Не используется (^01/99) |
| F6 | (10A) Замок крышки багажника /задней двери |
| F7 | (10А/15А) Подголовники заднего сиденья^80), разъем питания дополнительного оборудования в багажном отделении |
| F8 | (15А) Центральный замок- задние двери, лючок /крышка топливозаливной горловины |
| F9 | (20А) Разъем электрооборудования прицепа |
| F10 | (10А) Аудиосистема, навигационная система |
| F11 | (15А) Дополнительное оборудование |
| F12 | не используется (S80) |
| F13 | не используется (S80) |
| F14 | — |
| F15 | Не используется (^01/99) |
| F16 | Не используется (^01/99) |
| F17 | — |
| F18 | — |
Возле аккумулятора иногда размещается отдельный блок мощных предохранителей для Volvo S80.
Если у вас есть идеи, как улучшить эту статью о предохранителях и реле Volvo S80, делитесь в комментариях.
