Предохранители и реле Volvo S40 первого поколения производились с 1995 по 2004 год в кузовах седан S40 и универсал V40. За этот период автомобиль подвергся рестайлингу. В этой статье мы подробно разберём схемы расположения блоков предохранителей Volvo S40, их фото, места установки и описание. Особое внимание уделим предохранителю прикуривателя, а также реле для электрических систем автомобиля.
Расположение и функции предохранителей Volvo S40, реле могут варьироваться в зависимости от года выпуска, комплектации и электрического оборудования вашего транспортного средства.
Расположение блоков предохранителей в салоне
Основной блок предохранителей и реле

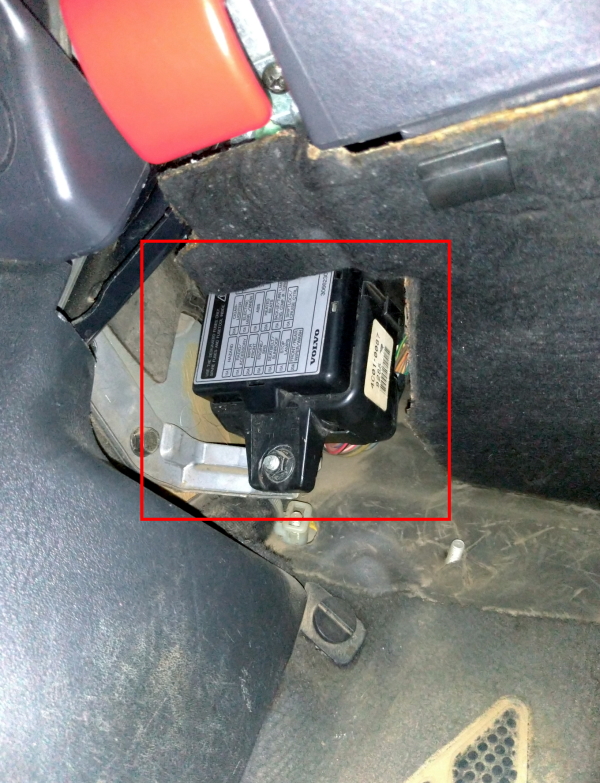

Главный блок предохранителей салона Volvo S40 размещён под торпедо, с водительской стороны. Это удобное место для быстрой диагностики и замены предохранителей в повседневной эксплуатации.
Чтобы получить доступ к предохранителям, снимите пластиковую крышку. Внутренняя часть блока выглядит следующим образом:
Всегда проверяйте маркировку на крышке блока предохранителей для точного соответствия схемам вашего Volvo S40.

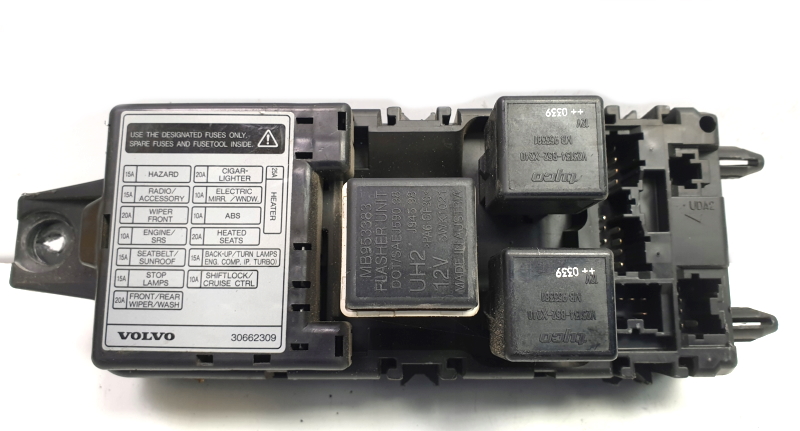

Образец схемы расположения предохранителей

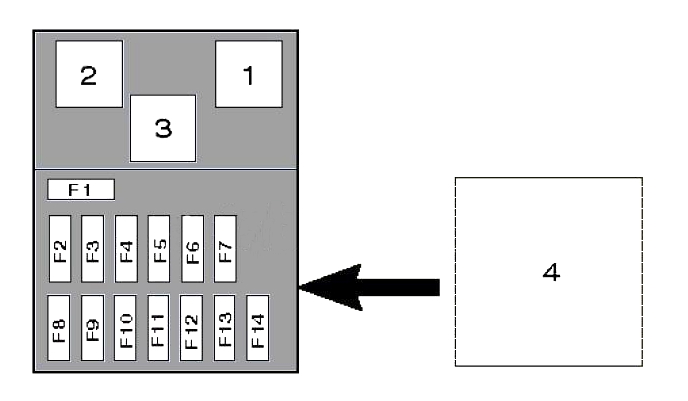

Детальная схема блока предохранителей
Расшифровка функций предохранителей
Конфигурация 1
| 1 | Реле обогревателя заднего стекла |
| 2 | Реле электродвигателя вентилятора отопителя |
| 3 | Реле-прерыватель указателей поворота |
| 4 | Реле задержки выключения лампы освещения салона |
| F1 | (25A) Электродвигатель вентилятора системы охлаждения, кондиционер |
| F2 | (20A) Запасной |
| F3 | (10A) Запасной |
| F4 | (10A) Фонари заднего хода, стоп-сигналы, противобуксовочная система, электронный блок управления КПП, лампа подсветки переключателя КПП |
| F5 | (10A) Система поддержания скорости, выключатель стоп-сигналов, лампа подсветки переключателя КПП |
| F6 | (20A) Подогреватели сидений, задние лампы освещения салона, лампа подсветки номерного знака, подсветка выключателя освещения, противотуманные фары/ фонари и выключатели противотуманных фар/ фонарей, реостат подсветки комбинации приборов |
| F7 | (10A) Подсветка выключателя блокировки дверей от случайного открывания, комбинация приборов, указатели поворота, система освещения в дневное время, маршрутный компьютер, задержка выключения лампы освещения салона |
| F8 | (20A) Аварийная сигнализация |
| F9 | (15A) Аудиосистема, электропривод зеркал заднего вида, электропривод стеклоподъемников, электропривод антенны |
| F10 | (10A) Электродвигатель очистителя и насос омывателя заднего стекла (5-дв.) |
| F11 | (10A) Система SRS, центральный замок, иммобилайзер, реле системы управления двигателем, выключатель отсечки подачи топлива (дизель) |
| F12 | (15A) Люк, обогреватели заднего стекла и зеркал заднего вида, фары и индикатор включения фар, лампа солнцезащитного козырька |
| F13 | (15A) Стояночные огни, питание диагностического разъема, корректор фар, прикуриватель |
| F14 | (20A) Электродвигатель очистителя лобового стекла и переключатель очистителя, очистители фар, насос омывателя |
Предохранитель прикуривателя в Volvo S40 — это номер 13 в этой конфигурации.
Конфигурация 2
| 1 | Реле обогревателя зеркал заднего вида на дверях/реле обогревателя заднего стекла |
| 2 | Реле кондиционера |
| 3 | Реле-прерыватель указателей поворота |
| F1 | 25A Отопитель/ кондиционер |
| F2 | 10A/20A Разъем подключения дополнительного оборудования, прикуриватель |
| F3 | 10A/20A Противоугонная система, центральный замок, электропривод сидений, электропривод стеклоподъёмников, обогреватели зеркал заднего вида на дверях |
| F4 | 10A Антиблокировочная система тормозов (ABS), многофункциональный блок управления |
| F5 | 20A Подогреватель сидений |
| F6 | 15A Антиблокировочная система тормозов (ABS), указатели поворота/ противоугонная система, многофункциональный блок управления, фонари заднего хода |
| F7 | 10A Противоугонная система, система управления АКПП, центральный замок, система поддержания скорости, система управления двигателем (LPG), индикаторы комбинации приборов, выключатель освещения, система контроля не пристегнутых ремней безопасности, система SRS |
| F8 | 15A/20A Противоугонная система, центральный замок, указатели поворота/ аварийная сигнализация |
| F9 | 15A Аудиосистема |
| F10 | 20A Очиститель фар, очиститель/ омыватель лобового стекла |
| F11 | 10A Система управления АКПП, центральный замок, система управления двигателем, иммобилайзер, комбинация приборов, система SRS |
| F12 | 15A Звуковой сигнал противоугонной системы, обогреватель заднего стекла, отопитель/ кондиционер, лампы освещения салона, многофункциональный блок управления, система контроля не пристегнутых ремней безопасности, люк |
| F13 | 15A Диагностический разъем (DLC), стоп-сигналы |
| F14 | 20A Система очистителя фар, система омывателя/ очистителя заднего стекла |
В этой версии предохранитель прикуривателя — номер 2.
Отдельный блок реле
Блок реле в салоне Volvo S40 располагается под панелью приборов, чуть правее основного блока предохранителей. Это важный элемент для работы электрических систем, таких как замки и стеклоподъёмники.

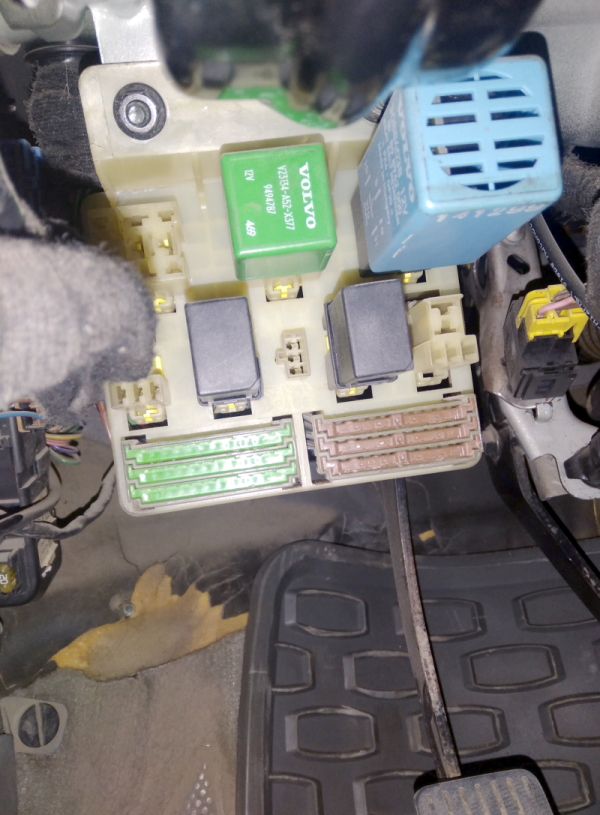

Примерное фото блока реле

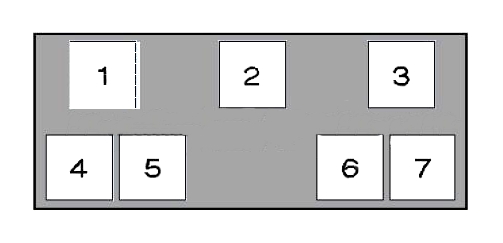

Схема блока реле
Описание реле
Конфигурация 1
- Реле 1 центрального замка
- Реле 2 центрального замка, задние двери
- Реле очистителя/ омывателя заднего стекла
- —
- Реле электропривода стеклоподъемников
- Реле стартера (иммобилайзер)
- —
Конфигурация 2
- —
- Реле привода замка крышки багажника/ задней двери — ^05/00, если есть
- Реле системы предупреждения о непристегнутых ремнях безопасности/ реле системы предупреждения об оставленном ключе зажигания
- Реле стартера — 06/00^
- Реле электропривода стеклоподъемников
- Реле стартера — ^05/00
- —
Блок предохранителей и реле в моторном отсеке
В подкапотном пространстве основной блок предохранителей Volvo S40 установлен слева у левой стойки, защищён крышкой. Здесь сосредоточены высокомощные цепи для двигателя, фар и систем безопасности.
Конфигурация 1
Фото блока

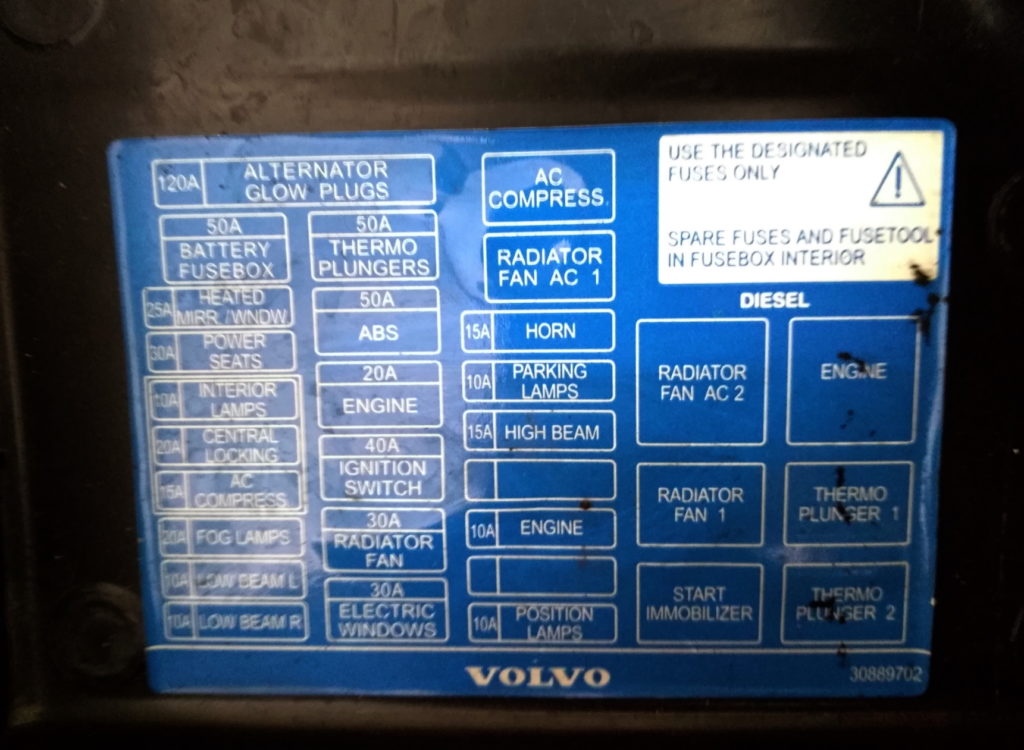

Схема на крышке блока под капотом

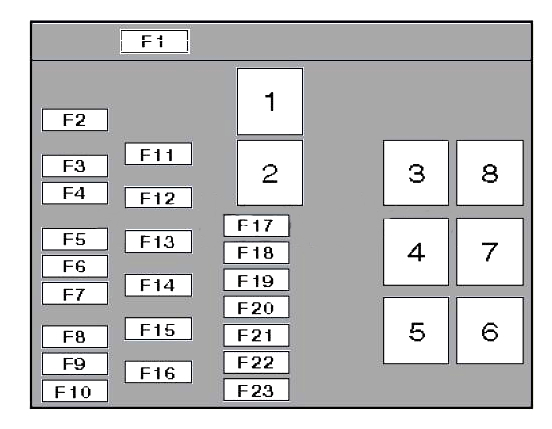

Полная схема
Описание предохранителей и реле
Тип 1
| 1 | Реле электромагнитной муфты компрессора кондиционера |
| 2 | Реле электродвигателя заслонки переключения забора воздуха (кондиционер) |
| 3 | — |
| 4 | Реле электродвигателя вентилятора системы охлаждения |
| 5 | Реле фар |
| 6 | Реле электродвигателя вентилятора конденсатора кондиционера |
| 7 | Реле противоугонной системы (звуковой сигнал) |
| 8 | Реле электронного блока управления двигателем |
| F1 | 120A Генератор, питание на предохранители 2,4,5,6 и 7, насос подачи воздуха на выпуск, свечи накаливания (дизель) |
| F2 | 40A Питание на блок предохранителей под приборной панелью |
| F3 | 25A Обогреватель заднего стекла, обогреватель зеркал заднего вида |
| F4 | 20A Звуковой сигнал, противотуманные фары, светодиод противоугонной системы |
| F5 | 10A Питание системы дистанционного управления центральным замком, память аудиосистемы, маршрутный компьютер, комбинация приборов, иммобилайзер, часы, ламы освещения салона, задние лампы местной подсветки, лампы подсветки замка зажигания /багажника /вещевого ящика |
| F6 | 20A Электроприводы системы дистанционного управления центральным замком и индикатор неисправности |
| F7 | — |
| F8 | — |
| F9 | 10A Компрессор кондиционера |
| F10 | 10A Стоп-сигналы |
| F11 | 40A Замок зажигания, система поддержания скорости, клапан ограничения подачи топлива |
| F12 | 50A ABS |
| F13 | 20A Компоненты двигателя |
| F14 | 20A Ближний/ дальний свет фар |
| F15 | 30A Электровентилятор системы охлаждения, электровентилятор конденсатора кондиционера |
| F16 | 30A Электропривод передних и задних стеклоподъёмников |
| F17 | 10A Топливный насос (бензин) |
| F18 | 10A Нагреватель кислородного датчика |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | — |
| F23 | 10A Электронный блок управления ABS |
Тип 2
| 1 | Реле электромагнитной муфты компрессора кондиционера |
| 2 | Реле 2 электродвигателя вентилятора системы охлаждения (Дизель) |
| 3 | Реле 1 электродвигателя вентилятора системы охлаждения |
| 4 | Реле топливного насоса (Melco 1) |
| 5 | Реле стартера |
| 6 | Реле электродвигателя вентилятора конденсатора кондиционера (бензин) |
| 7 | Реле 2 электродвигателя вентилятора системы охлаждения (EMS 2000) |
| 8 | Реле системы управления двигателем (Дизель и EMS 2000) |
| F1 | (120A) Генератор, F2-7, свечи накаливания, электродвигатель насоса подачи воздуха на выпуск |
| F2 | (40A/50A) Блок предохранителей/реле, приборная панель 1 (F1-2, F8 и F13) |
| F3 | (25A) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
| F4 | (20A/30A) Противоугонная система, электропривод сидений, противотуманные фары, звуковой сигнал противотуманные фонари |
| F5 | (10A) Противоугонная система, аудиосистема, центральный замок, иммобилайзер, комбинация приборов, лампы освещение салона |
| F6 | (20A) Противоугонная система, центральный замок, система блокировки дверей от случайного открывания-задняя дверь |
| F7 | (15A/20A) кондиционер |
| F8 | (20A) Генератор (B4184SM), противотуманные фары, противотуманные фонари |
| F9 | (10A/15A) Кондиционер, левая фара- ближний свет, многофункциональный блок управления |
| F10 | (10A/15A) Многофункциональный блок управления, правая фара- ближний свет, стоп-сигналы |
| F11 | (40A/50A) Нагреватель охлаждающей жидкости (Дизель), замок зажигания |
| F12 | (50A) Антиблокировочная система тормозов (ABS) |
| F13 | (20A) Управление двигателем |
| F14 | (40A) Замок зажигания |
| F15 | (30A) Система кондиционирования, электродвигатель вентилятора системы охлаждения |
| F16 | (30A) Электропривод стеклоподъемников |
| F17 | (15A) Противоугонная система, звуковой сигнал |
| F18 | (10A) Лампы передних/задних габаритов |
| F19 | (15A) Левая фара-дальний свет, многофункциональный блок управления, правая фара- дальний свет |
| F20 | (15A) Топливный насос |
| F21 | (10A/20A) Управление двигателем |
| F22 | (15A) Генератор, вакуумный насос усилителя тормозов (модели с бензиновым двигателем с турбокомпрессором и АКПП) |
| F23 | (10A) Корректор фар |
Конфигурация 2
Пример фото блока под капотом

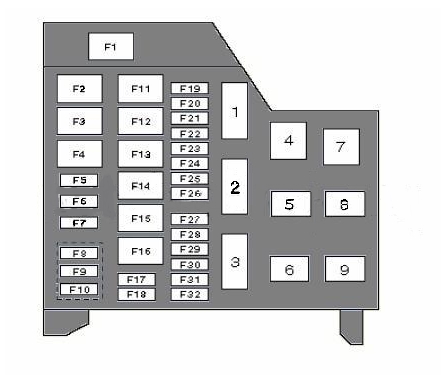

Схема расположения
Расшифровка элементов
| 1 | Реле 1 электродвигателя вентилятора системы охлаждения |
| 2 | Реле электромагнитной муфты компрессора кондиционера |
| 3 | Реле электродвигателя вентилятора конденсатора кондиционера |
| 4 | Реле 2 электродвигателя вентилятора системы охлаждения (Дизель, Turbo и EMS2000) |
| 5 | — |
| 6 | Реле вакуумного насоса усилителя тормозов (EMS 2000 Turbo с AКПП) |
| 7 | Реле системы управления двигателем |
| 8 | Реле звукового сигнала |
| 9 | Реле 2 нагревателя охлаждающей жидкости (Дизель) |
| F1 | 120A Генератор(Дизель), F2-10, свечи накаливания |
| F2 | 40A Блок предохранителей/реле, приборная панель 1 (F1-2, F8 и F13) |
| F3 | 30A Реле 1 нагревателя охлаждающей жидкости (Дизель) |
| F4 | 30A Реле 2 нагревателя охлаждающей жидкости (Дизель) |
| F5 | 25A Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
| F6 | 25A Электропривод сиденья (водительского) |
| F7 | 25A Электропривод сиденья пассажира |
| F8 | 10A Кондиционер, противоугонная система, центральный замок, электропривод антенны, система управления двигателем (Melco), комбинация приборов, лампы освещения салона |
| F9 | 20A Противоугонная система, центральный замок |
| F10 | 15A Аудиосистема |
| F11 | 20A Система управления двигателем, иммобилайзер |
| F12 | 30A Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников |
| F13 | 30A Электродвигатель вентилятора системы охлаждения |
| F15 | 50A Антиблокировочная система тормозов (ABS) |
| F16 | — |
| F17 | 15A Подогреватель топливного фильтра (дизель), топливный насос(бензин) |
| F18 | 10A Реле электромагнитной муфты компрессора кондиционера (Дизель), реле 1/2 подогревателя охлаждающей жидкости (Дизель), система управления двигателем |
| F19 | 20A Противотуманные фары, противотуманные фонари |
| F20 | — |
| F21 | 15A Левая фара — ближний свет |
| F22 | 15A Правая фара-ближний свет |
| F23 | 10A Лампы передних /задних габаритов |
| F24 | 10A Корректор фар, лампы подсветки номерного знака, передние /задние габариты |
| F25 | 10A Система управления АКПП, система управления двигателем (LPG) |
| F26 | 10A Генератор (Melco) |
| F27 | 15A Разъем питания дополнительного оборудования-задний |
| F28 | 15A Левая фара — дальний свет, правая фара — дальний свет |
| F29 | 15A Звуковой сигнал |
| F30 | 15A/20A Реле электромагнитной муфты компрессора кондиционера, электродвигатель вентилятора конденсатора кондиционера (Melco & EMS2000 Turbo) |
| F31 | 15A Вакуумный насос усилителя тормозов (АКПП) |
| F32 | — |
Если у вас возникли вопросы по предохранителям Volvo S40, электрике или схемам реле, оставьте комментарий ниже.
