Volvo S40 второго поколения производился в период с 2004 по 2013 год, включая 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годы. За эти годы автомобиль подвергся обновлениям и рестайлингу. В этой публикации мы подробно разберем предохранители и реле Volvo S40, включая схемы блоков предохранителей, их точное расположение на автомобиле, а также иллюстрации. Особое внимание уделим предохранителю прикуривателя Volvo S40, чтобы вы могли быстро найти нужный элемент.
Расположение и функции предохранителей с реле могут варьироваться в зависимости от года выпуска автомобиля, комплектации электрической системы и рынка сбыта (региона поставки).
Расположение блока предохранителей в салоне
Главный блок предохранителей и реле в интерьере Volvo S40 установлен под перчаточным ящиком (бардачком), со стороны переднего пассажира.

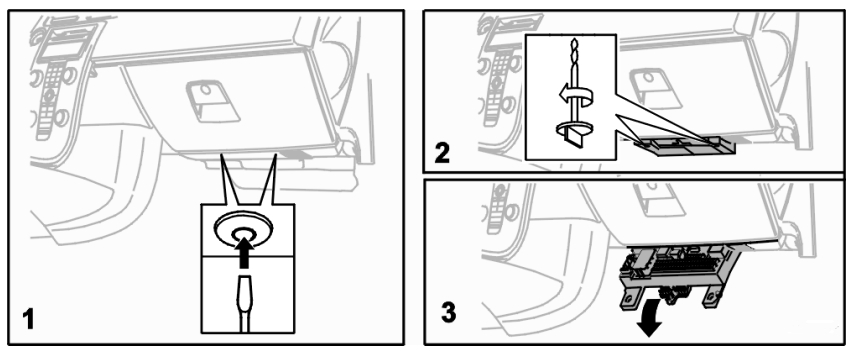

Чтобы обеспечить доступ к блоку предохранителей в салоне Volvo S40, выполните следующие шаги:
- Удалите защитную обивку, прикрывающую блок, сначала утопив центральный фиксатор на 1 см в пластиковом клипсе (1), а потом извлеките клипсу полностью.
- Открутите два пластиковых винта (2), фиксирующих блок, поворачивая их против часовой стрелки.
- Опустите блок предохранителей (3) примерно наполовину для удобства работы.

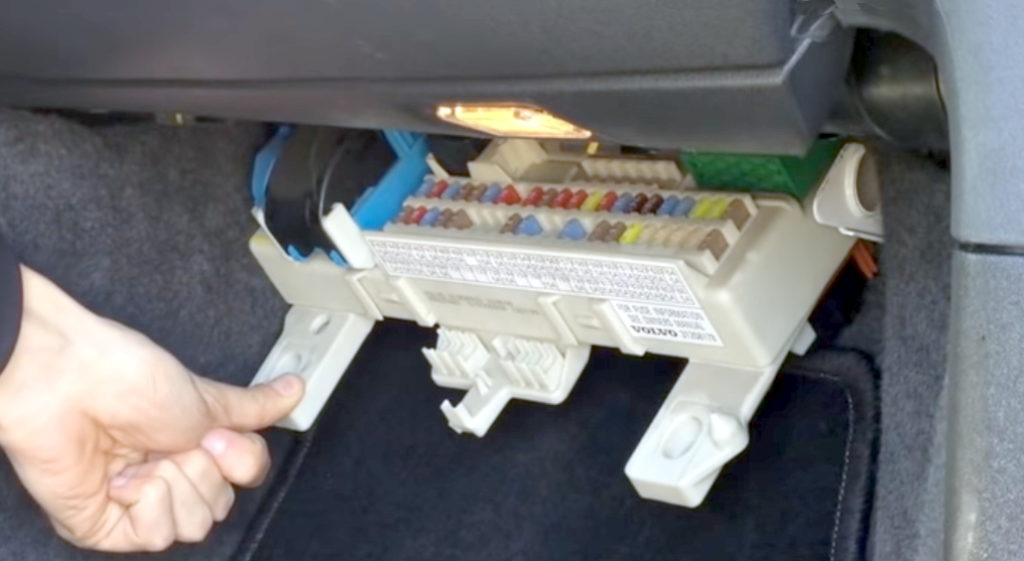

Пример на фото

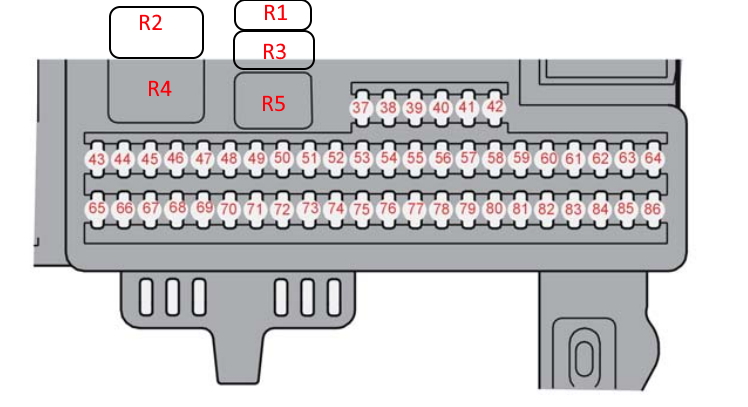

Расшифровка схемы
Назначение предохранителей в салоне
Расшифровка предохранителей
| 37 | Резервный предохранитель |
| 38 | Резервный предохранитель |
| 39 | Резервный предохранитель |
| 40 | Резервный предохранитель |
| 41 | Резервный предохранитель |
| 42 | Резервный предохранитель |
| 43 | 15A Телефон, аудиосистема, навигация Volvo S40, Bluetooth-модуль (дополнительно) |
| 44 | 10A Система подушек безопасности SRS, электронный блок управления двигателем ECM (5-цил. двигатель) |
| 45 | 15A Предохранитель прикуривателя Volvo S40, 12V розетка на заднем сиденье |
| 46 | 5A Освещение бардачка, приборной панели и порогов |
| 47 | 5A Внутреннее освещение в салоне Volvo S40 |
| 5A Дистанционное открытие гаражных ворот (опция) | |
| 48 | 15A Стеклоочистители лобового стекла |
| 15A Омыватель задней двери | |
| 49 | 10A SRS-система, датчик веса пассажира OWS |
| 50 | Резервный предохранитель |
| 51 | 10A Дополнительный обогреватель салона, полный привод AWD, реле топливного фильтра, обогрев |
| 52 | 5A Блок управления АКПП TCM, антиблокировочная система ABS |
| 53 | 10A Гидроусилитель руля |
| 54 | 10A Парктроники, биксеноновые фары (опция) |
| 55 | 20A Блок управления бесключевым доступом Keyless |
| 56 | 10A Дистанционный ключ, Volvo Navigation System, блок сирены сигнализации |
| 57 | 15A Диагностический разъем OBD-II DLC, стоп-сигналы |
| 58 | 7,5A Дальний свет правой фары, реле дополнительных фар |
| 59 | 7,5A Дальний свет левой фары |
| 60 | 15A Подогрев водительского сиденья (опция) |
| 61 | 15A Подогрев пассажирского сиденья (опция) |
| 62 | 20A Электропривод люка в крыше |
| 63 | 20A Стеклоподъемники и центральный замок задней пассажирской двери |
| 64 | 5A RTI, аудиосистема, SiriusXM радио (опция), навигация Volvo S40 (опция) |
| 65 | 5A Аудиосистема Volvo S40 |
| 66 | 10A Информационно-развлекательный центр ICM, климат-контроль |
| 67 | Резервный предохранитель |
| 68 | 5A Круиз-контроль |
| 69 | 5A Климат-контроль, датчик дождя, кнопка системы BLIS |
| 70 | Резервный предохранитель |
| 71 | Резервный предохранитель |
| 72 | Резервный предохранитель |
| 73 | 5A Люк в крыше, переднее потолочное освещение, авто-затемнение зеркала (опция), индикатор ремня безопасности |
| 74 | 15A Топливный насос (предохранитель бензонасоса Volvo S40) |
| 75 | Резервный предохранитель |
| 76 | Резервный предохранитель |
| 77 | 15A Розетка 12V в багажнике, дополнительный модуль AEM, предохранитель прикуривателя |
| 78 | Резервный предохранитель |
| 79 | 5A Задние габаритные огни, зеркало заднего вида |
| 80 | Резервный предохранитель |
| 81 | 20A Стеклоподъемники и замок задней водительской двери |
| 82 | 25A Стеклоподъемник передней пассажирской двери |
| 83 | 25A Стеклоподъемники и замок передней водительской двери |
| 84 | 25A Электропривод пассажирского сиденья |
| 85 | 25A Электропривод водительского сиденья |
| 86 | 5A Внутреннее освещение, багажное отделение, электропривод сидений, индикатор топлива (1.8F двигатель) |
Предохранитель прикуривателя и розетки в салоне Volvo S40 маркирован номером 45 с номиналом 15A.
Расположение реле в салоне
- Реле топливного насоса Volvo S40
- Реле основных цепей зажигания

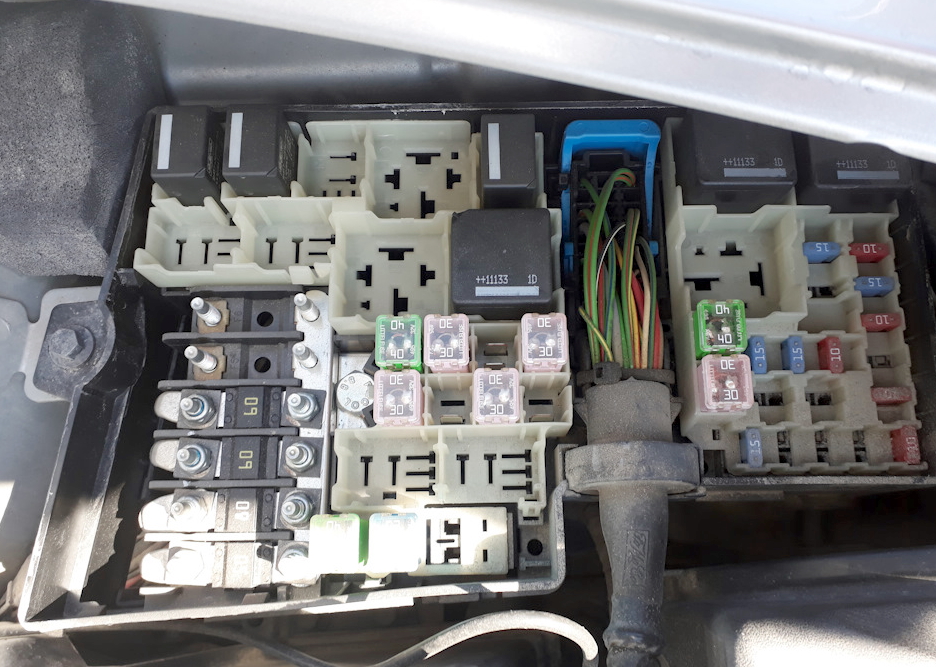

Блок предохранителей под капотом
В моторном отсеке Volvo S40 основной блок предохранителей и реле размещен слева от двигателя.

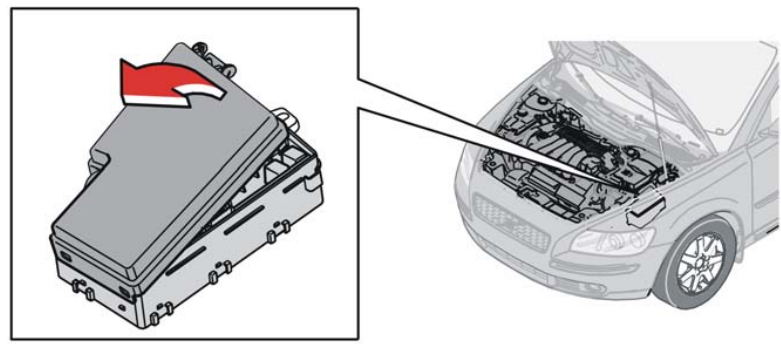

Иллюстрация расположения

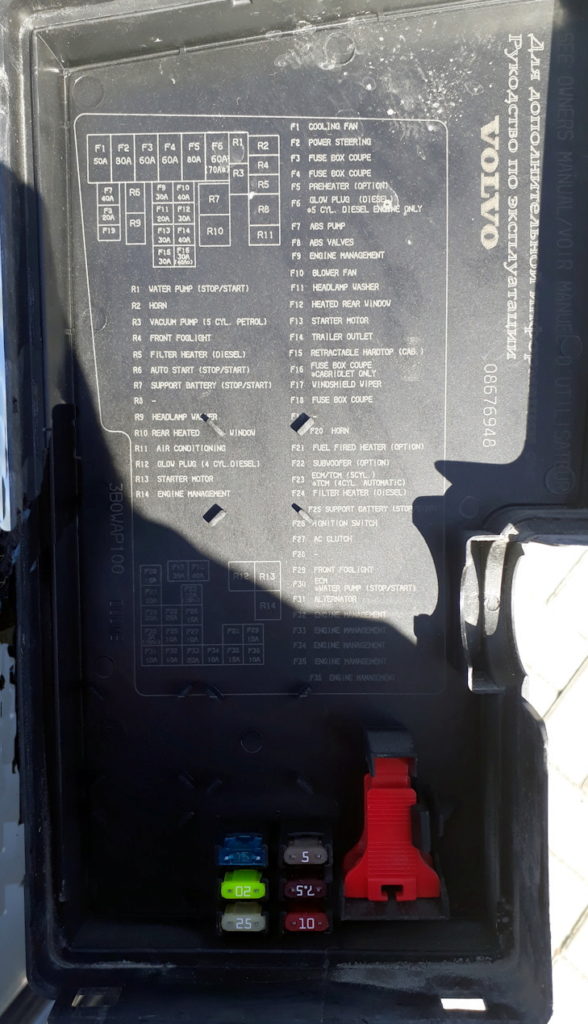

Всегда проверяйте функции компонентов по схеме на внутренней стороне крышки блока предохранителей под капотом Volvo S40.

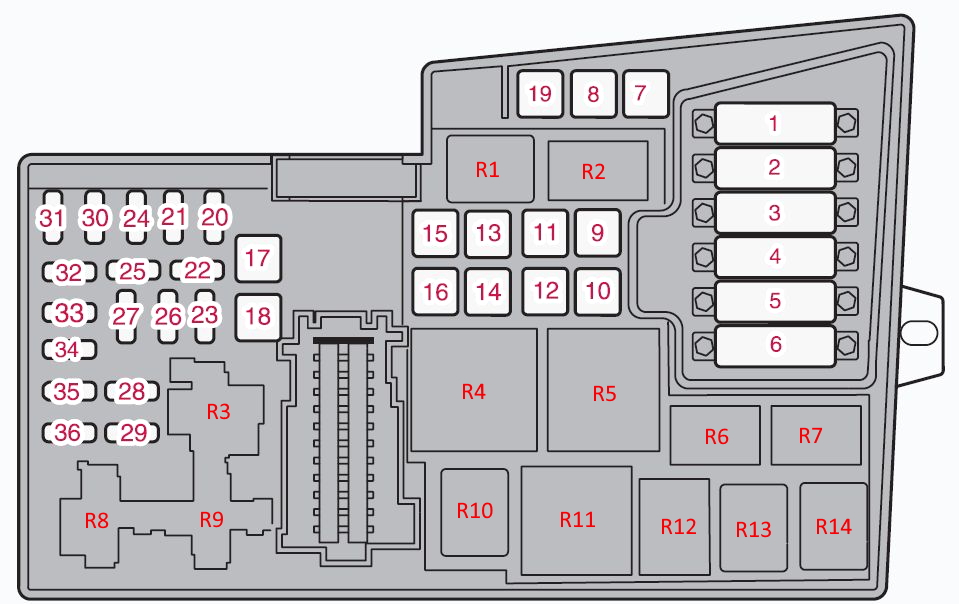

Подробная схема
Описание предохранителей
Функции предохранителей под капотом
| 1 | 50A Вентилятор радиатора Volvo S40 |
| 2 | 80A Гидроусилитель руля |
| 3 | 60A Предохранительный блок в салоне |
| 4 | 60A Предохранительный блок в салоне |
| 5 | 80A Элемент системы климат-контроля, PTC-обогреватель (опция) |
| 6 | 60A Свечи накаливания (4-цил. дизельный двигатель). |
| 70A Свечи накаливания (5-цил. дизельный двигатель). | |
| 60A Свечи накаливания (версия DRIVe). | |
| 70A Свечи накаливания (5-цил. дизель). | |
| 7 | 30A Насос ABS |
| 8 | 20A Клапаны ABS |
| 9 | 30A Электронное управление двигателем |
| 10 | 40A Вентилятор системы охлаждения |
| 11 | 20A Омыватель фар |
| 12 | 30A Электрообогрев заднего стекла |
| 13 | 30A Реле стартера |
| 14 | 40A Прицепное устройство (в зависимости от комплектации Volvo S40) |
| 15 | Резервный предохранитель |
| 16 | 30A Информационно-развлекательная система / Магнитола Volvo S40 |
| 17 | 30A Стеклоочистители / Дворники |
| 18 | 40A Питание блока предохранителей в салоне |
| 19 | Резервный предохранитель |
| 20 | 15A Гудок (звуковой сигнал) |
| 21 | 20A Дополнительный топливный обогреватель, отопитель салона |
| 22 | Резервный предохранитель |
| 23 | 10A ECM модуль (5-цил. бензин), трансмиссия TCM |
| 24 | 20A Подогрев топливного фильтра, PTC-элемент в маслосборнике (5-цил. дизель) |
| 25 | Резервный предохранитель |
| 10A Центральный модуль CEM (система Start/Stop) | |
| 26 | 15A Замок зажигания |
| 27 | 10A Компрессор кондиционера |
| 28 | Резервный предохранитель |
| 29 | 15A Передние противотуманные фары |
| 15A Дневные ходовые огни DRL (опция) | |
| 30 | ECM модуль (1.6I бензин, 2.0I дизель) |
| 10A Насос охлаждающей жидкости (Start/Stop) | |
| 31 | 10A Регулятор напряжения, генератор (4-цил.) |
| 32 | 10A Форсунки (5-цил. бензин), лямбда-зонд (4-цил. бензин), интеркулер (4-цил. дизель), MAF-датчик и турбоконтроль (5-цил. дизель) |
| 10A 2009-2011: Топливные форсунки | |
| 10A 2012: Форсунки (5-цил. бензин), турбо-клапан (5-цил. дизель), датчик масла (5-цил. дизель), клапан топлива (DRIVe), MAF (DRIVe), ECM с турбо (DRIVe) | |
| 33 | 20A Лямбда-зонд и вакуумный насос (5-цил. бензин), ECM (5-цил. дизель), подогрев дизельного фильтра (4-цил. дизель). |
| 20A 2009-2011: Лямбда-зонд с подогревом, вакуумный насос | |
| 20A 2012: Вакуумный насос (5-цил. бензин), реле-катушка, реле, вакуумный насос (5-цил. бензин), ECM (5-цил. дизель), подогрев фильтра топлива (DRIVe) | |
| 34 | 10A Катушки зажигания (бензин), инжекторы (1.6л бензин), топливный насос (4-цил. дизель), реле давления, климат (5-цил.), свечи накаливания и EGR (5-цил. дизель) |
| 10A 2009-2011: Катушки зажигания, датчик давления A/C | |
| 10A 2012: Катушки зажигания (бензин), реле давления, A/C (5-цил.), свечи накаливания (5-цил. дизель), EGR (5-цил. дизель), топливный насос (DRIVe), лямбда (DRIVe), ECM (Start/Stop), реле-катушки Start/Stop | |
| 35 | 15A Датчики клапанов, реле A/C, маслосепаратор (5-цил. бензин), ECM (5-цил. дизель), EVAP-система (бензин), инжекторы (1.8/2.0 бензин), MAF (5-цил. бензин, 4-цил. дизель), турбо-регулятор (4-цил. дизель), реле руля (1.6 бензин), EGR (4-цил. дизель) |
| 15A 2009-2011: Датчики клапанов, реле A/C, реле-катушка, PTC-масло, канистра, MAF | |
| 15A 2012: Климат, PTC-элемент, маслосепаратор (5-цил. бензин), MAF (5-цил. бензин), турбо-клапан (5-цил. бензин), VVT (5-цил. бензин), инжекторы (2.0 бензин), EVAP-клапан (2.0 бензин), топливно-воздушный клапан (2.0 бензин), топливный клапан (5-цил. дизель), ECM (5-цил. дизель), EGR (DRIVe) | |
| 36 | 10A ECM (кроме 5-цил. дизель), педаль газа, лямбда (5-цил. дизель) |
| 10A ECM (бензин, DRIVe), педаль газа (5-цил. дизель), лямбда (5-цил. дизель) |
Реле под капотом
- R1 — Реле насоса омывателя фар
- R2 —
- R3 —
- R4 — Реле обогрева заднего стекла
- R5 —
- R6 —
- R7 — Реле иммобилайзера Volvo S40
- R8 — Реле управления двигателем
- R9 — Реле стартера
- R10 — Реле компрессора кондиционера
- R11 —
- R12 — Реле подогрева топливного фильтра
- R13 — Реле противотуманок
- R14 — Реле звукового сигнала
В моделях Volvo S40 с функцией Start/Stop может быть дополнительный блок предохранителей, установленный сбоку от аккумулятора. Он включает мощные предохранители для стабильной работы системы.

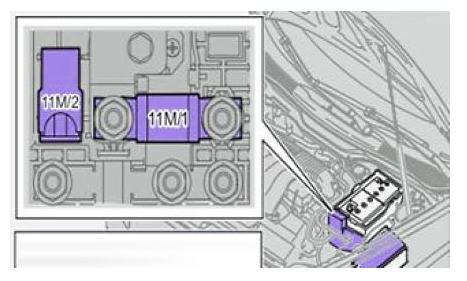

Схема дополнительного блока
Расшифровка элементов
- 11M/1 — Распределитель электроэнергии (125 A);
- 11M/2 — Монитор батареи (15 A).
Если у вас остались вопросы по предохранителям или реле Volvo S40, спрашивайте в комментариях ниже.
