Volvo 740 производился с 1983 по 1992 год, включая модели 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991 и 1992 годов выпуска. За этот период автомобиль подвергся нескольким значительным обновлениям. В нашей статье мы разберем расположение блока предохранителей и реле Volvo 740 и 760, предоставим детальную схему предохранителей Volvo 740, опишем функции каждого элемента и укажем, какой предохранитель отвечает за прикуриватель в Volvo 740, включая советы по замене предохранителей и диагностике неисправностей.
Функции предохранителей и реле Volvo 740 могут варьироваться в зависимости от года выпуска автомобиля, комплектации электрической системы и рынка сбыта (региона поставки).
Расположение блока предохранителей и реле Volvo 740
Основной блок предохранителей и реле в Volvo 740 установлен в интерьере автомобиля, в центральной зоне торпедо, непосредственно за пепельницей. Для доступа к блоку предохранителей Volvo 740 требуется демонтировать пепельницу.
Фото примера доступа к блоку
Предохранители Volvo 740: схема и описание

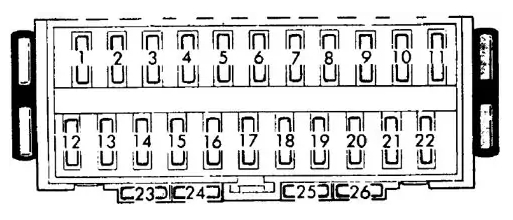

Диаграмма предохранителей
Расшифровка предохранителей Volvo 740
| 1 | 25A ’82: Аварийная сигнализация, мигание дальним/ближним светом (предохранители №: «17», «18»), центральный замок |
| 25A ’83-’90: Топливные насосы, система впрыска топлива, реле LH-Jetronic/ Motronic, ETC (’86) | |
| 25A ’88-’91 (780): Главный топливный насос | |
| 25A ’91–’92 (740, 940): Топливные насосы, система зажигания, впрыск топлива, система обогрева Lambdasond (B200/B230FT) | |
| 2 | 25A ’82: Реле топливного насоса (двигатели E и F) |
| 25A ’83–’92: Аварийная сигнализация, мигание дальним/ближним светом (предохранители №: «17», «18»), центральный замок, система ABS (’84–’87), задний противотуманный фонарь (780–’88) | |
| 3 | 15A Дополнительные фары (прожекторные/противотуманные), передняя противотуманная фара, задняя противотуманная фара (’83-’90), центральный замок (’87), ближний свет (780 — ’88) |
| 15A ’91–’92 (740, 940): Сиденья с электроприводом | |
| 4 | 15A Стоп-сигналы, индикатор переключения передач (’85-’89) (кроме 780 — ’88-’91), крышка багажника с электроприводом (780 — ’89-’91), соленоид блокировки P-Shift (’91-’92 — 740, 940) |
| 5 | 15A Освещение салона, часы, освещение косметического зеркала, освещение перчаточного ящика, освещение моторного отсека и багажника, плафон освещения, электрическая антенна, сигнальные лампы открытой двери, радио, ETC (’85), освещение пристегнутого ремня безопасности (’86-’89) |
| 6 | 25A ’82-’84: Электровентилятор системы охлаждения, подогрев сидений (’84-), индикатор пристегивания ремней безопасности (’84-) |
| 15A ’85: Подогрев передних сидений | |
| 30A ’86–’89: Подогрев передних сидений | |
| 30A 89-91 (780), 90-92 (740, 940): Электронный климат-контроль (ECC), вентилятор отопителя (ECC) | |
| 7 | 30A ’82–’84: Электрические стеклоподъемники |
| 25A ’85–’89: Электровентилятор системы охлаждения | |
| 30A ’88 (780): Электронный климат-контроль (ECC) | |
| 30A ’89- (780), ’90 (740): Подогрев передних сидений | |
| 30A ’91–’92 (740, 940): Передняя противотуманная фара, задняя противотуманная фара | |
| 8 | 15A ’82–’83: Указатели поворота, реле повышающей передачи (’82–’83), постоянная частота вращения холостого хода (двигатели F (’83)), электромагнитный клапан остановки выбега (карбюраторный двигатель (’83)), реле предпускового подогрева дизельного двигателя (’83), дизельный топливный клапан (’83) |
| ’84: Дневные ходовые огни, датчик отказа лампы, стеклоподъемник + реле вентилятора системы охлаждения | |
| 30A ’85–’92: Электрические стеклоподъемники | |
| 9 | 30A ’82–’84: Обогрев заднего стекла, люк с электроприводом, кондиционер (’84) |
| 15A ’85–’92: Указатели поворота, индикатор пристегивания ремня безопасности, напоминание о не пристегнутом ремне (’86–’92), подогрев передних сидений (’85–’85), кондиционер (’85–’89), электровентилятор системы охлаждения (’90-’91), вентилятор отопителя (’87-’89), клапан горячего пуска (’87-’89), ручной климат-контроль (’91), реле блокировки P-Shift (’91-’92), ключ предупреждения (’92), реле электрических стеклоподъемников и электровентилятора (’85-’89), реле электрических стеклоподъемников и обогрева сидений (’90-’92) | |
| 10 | 25A ’82-’83: Приборы, фонарь заднего хода, подогрев сидений, реле стеклоподъемника, реле электровентилятора системы охлаждения, датчик уровня масла, напоминание о ремне безопасности (’83), датчик температуры выхлопных газов (’83 (Япония)), задержка реле переменного тока (’83), датчик предупреждения о тормозной цепи (’83) |
| 15A ’84: Приборы, фонарь заднего хода, настройка зажигания, круиз-контроль, датчик уровня масла, напоминание о не пристегнутом ремне, датчик температуры выхлопных газов, реле опережения зажигания с регулируемой температурой, преобразователь ABS | |
| 30A ’85–’92: Обогрев заднего стекла, люк с электроприводом, дверные зеркала с электроприводом (с подогревом) | |
| 11 | 25A ’82–’83: Дневные ходовые огни, двигатель вентилятора (скорость 1), реле кондиционера, круиз-контроль (’83), ACC двигателя вентилятора (’83) |
| ’84: Указатели поворота, реле повышающей передачи, постоянный холостой ход, реле свечей накаливания, реле горячих точек, клапан теплого пуска (карбюраторный двигатель) | |
| 15A ’85–’92: Топливный насос (насос бака), система обогрева Lambdasond (’87–’92), топливный подкачивающий насос в баке (LH 2.4) | |
| 12 | 15A ’82–’84: прикуриватель, радио, зеркала заднего вида с электроприводом, сиденье водителя с электроприводом (’84) |
| 15A ’85-’92: Фонарь заднего хода, круиз-контроль, реле повышающей передачи (’86-’92), датчик уровня масла (’85-’86), датчик температуры выхлопных газов, реле опережения зажигания (’85-’86), преобразователь ABS (’85-’87), бортовой компьютер (’85), ETC (’87-’88), автоматическое отключение коробки передач (780 — ’88), предупреждение о неисправности лампы с контролем тормозной цепи (’91-’92 — 740 и 940) | |
| 13 | 25A ’82–’84: Звуковой сигнал, омыватель/очиститель ветрового стекла, омыватель/очиститель фар |
| 15A ’85–’86: CIS (’85), дизельный топливный клапан, свеча накаливания (дизель) | |
| 15A ’87–’92: Топливный клапан (дизель), свеча накаливания/автоматический предварительный подогрев (’87–’92 — дизель), ограничитель давления наддува, карбюратор с электромагнитным клапаном (’87–’88), горячая точка (’87–’90), клапан отсечки топлива (’87-’90), клапан холостого хода (’87-’90), компенсатор холостого хода (’87-’89), резистор PTC (’87-’90), клапан EGR (’91-’92) | |
| 15A ’88–’91 (780): Автоматическая система управления холостым ходом (дизель), блок свечей накаливания (дизель), регулятор давления наддува (турбодизель), электровентилятор системы охлаждения (’91) | |
| 14 | 30A ’82–’84: Мотор вентилятора (скорости 2, 3, 4) |
| 15A ’85–’92: прикуриватель, радио, зеркала заднего вида с электроприводом, реле прерывистого режима работы стеклоочистителя задней двери (’86–’92), электронный климат-контроль (780 – ’88 – 91), задние лампы для чтения (780 – ’89 -‘91) | |
| 15 | 15A ’82–’84: Питание дальнего/ближнего света (’83), насос топливного бака (двигатели E и F, B28A) — работает только при работающем двигателе и во время запуска |
| 25A ’85–’92: Звуковой сигнал, стеклоочиститель/омыватель ветрового стекла, стеклоочиститель фар (’86–’92), сиденье с электроприводом (’90-’92 740 и 940) | |
| 16 | 15A ’82–’84: Задняя противотуманная фара, противотуманные фары (’83 (Великобритания)), вырез в фаре (’84) |
| 30A ’85–’92 (кроме 780–’88–’91): Вентилятор отопителя, кондиционер, электронный климат-контроль (ECC), ручной климат-контроль (MCC) | |
| 30A ’91 (780): Радио, передний усилитель | |
| 17 | 15A Левый дальний свет, индикатор дальнего света |
| 18 | 15A Правый дальний свет, реле прожекторов (’82 (кроме Швеции), ’84-’85), реле дополнительных фар (’83 (Великобритания, США), ’86-), противотуманные фары |
| 19 | 15A Левый ближний свет, противотуманные/прожекторные фары (’86-’92), регулировка длины луча (’90-’92) |
| 20 | 15A Правый ближний свет, реле противотуманных фар (’82 (Швеция)), контроль длины луча (’90-’92) |
| 21 | 15A Подсветка передней пепельницы (’82-’83), подсветка приборной панели, левый задний фонарь и левый стояночный фонарь, подсветка номерного знака, дверной зуммер (’82), подсветка рычага селектора (’83 (авто)) |
| 22 | 15A Правый задний фонарь и правый габаритный фонарь, свет замка ремня безопасности и задний фонарь пепельницы, свет селектора передач, освещение туннеля, противотуманные фары и реле задних противотуманных фар, дополнительные фары |
| 23 | 15A ’85–’87: Сиденье водителя с электроприводом |
| 15A ’88 (780): Реле сиденья с электроприводом | |
| 15A ’88–’89 (740): Дневные ходовые огни | |
| 25A ’90–’92 (740, 940): Подогрев передних сидений | |
| 15A ’91 (780): Радио, задний усилитель | |
| 24 | 30A ’88–’89 (780): Пассажирское сиденье с электроприводом |
| 30A ’90-’91 (780): Сиденье водителя, пассажира | |
| ’89–’92 (740, 940): Тестовая розетка SRS | |
| 25 | 15A ’85-’92: Задняя противотуманная фара, дневные ходовые огни (’85-’87), уменьшенный ближний свет (’87-’92 — 740, 760, 940 (Dim/Dip)), радио (740 — ’89) |
| 26 | 30A ’85–’89: Сиденье водителя с электроприводом |
| 30A ’90–’91 (780): Пассажирское сиденье с электроприводом | |
| 15A ’89–’92 (740, 940): Радиоусилитель |
Предохранитель прикуривателя Volvo 740 — это номер 12 или 14, в зависимости от года выпуска и модификации.
Реле Volvo 740

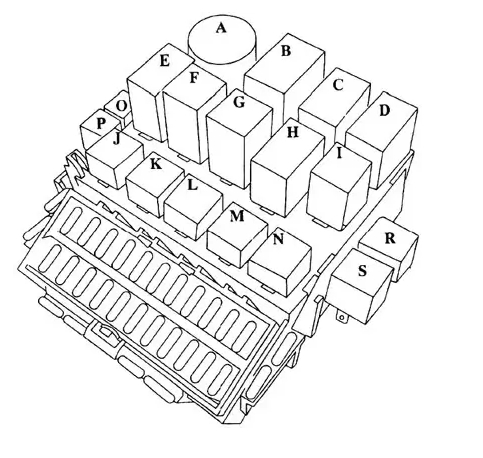

Диаграмма реле
Функции реле Volvo 740
| A | Датчик предупреждения о неисправности лампы | |
| B | США, Канада, Япония: Напоминание о ремне безопасности | |
| 84–’86 (B23ET): Ограничитель крутящего момента | ||
| C | Прерывистый стеклоочиститель | |
| D | 86–’92: Неустойчивый очиститель задней двери | |
| E | Впрыск топлива | |
| LH — Джетроник/ Мотроник | ||
| F | 82: Впрыск топлива (импульсный) | |
| 83–’89 (Япония): Датчик температуры выхлопных газов | ||
| 83: Противотуманная фара | ||
| 84: Задержка обогрева заднего стекла | ||
| 90-’92: Передняя противотуманная фара | ||
| G | Реле поворотов | |
| H | 83: Основные огни | |
| 84-89: Индикатор переключения передач | ||
| 90-’92 (Япония): Датчик температуры выхлопных газов | ||
| I | Овердрайв | |
| J | 82–’89: Электрические стеклоподъемники и электровентилятор | |
| 90–’92: Электрические стеклоподъемники и подогрев сидений | ||
| K | 82–’83: Центральный замок (отпирание) | |
| 84: Автоматический дальний свет | ||
| 85–’92: Фара | ||
| L | 82–’83: Центральный замок (запирание) | |
| 86-’92: Центральный замок | ||
| M | 82–’89: Дополнительные фары | |
| 83–’92: Задние противотуманные фары | ||
| N | 82 (Швеция): Противотуманная фара | |
| 83–’87: Дополнительные фары | ||
| 83-’86 (США): Lambda-Sond (США) | ||
| 90-’92: Дополнительный дальний свет ’90-’92: Supplementary High Beam | ||
| O | 83–’84 (LHD + B28F): Опережение зажигания | |
| 85–’86: Опережение зажигания | ||
| P | 82-’83 (левый руль): Датчик уровня масла | |
| R | 83 (RHD + B28F): Опережение зажигания | |
| 84–’86: Опережение зажигания | ||
| 88 (780): Ингибитор запуска | ||
| S | 82-’83 (правостороннее рулевое управление): Датчик уровня масла | |
| 88 (780): Защита от кражи | ||
Дополнительные предохранители в Volvo 740 и 760
Свечи накаливания и связанная проводка в дизельных моделях Volvo 740 защищены специальным 80 А предохранителем, размещенным под реле (130). Модели дизелей 1985 года отличаются от 1984 года обновленным блоком управления свечами накаливания (P/N 1348 339), где вместо реле используется предохранитель на 80 А.
В автомобилях с антиблокировочной системой тормозов (ABS) эта система оснащена двумя дополнительными предохранителями: 10 А в багажнике справа и 80 А на левом крыле моторного отсека.
- ’88-’92: Система ABS защищена 10 А предохранителем, интегрированным в сетевой фильтр у педали тормоза.
- ’88-91 (780): Дополнительный 10 А предохранитель для ABS встроен в устройство защиты от перенапряжений у педали.
- ’89-91 (780): На аккумуляторе два 30 А предохранителя для передних/задних усилителей (исключая Италию).
- ’89-91 (780): На левой стойке — 10 А предохранитель для высокопроизводительной турбосистемы (B230FT).
Если возникли вопросы по схеме предохранителей Volvo 740, замене реле или диагностике, пишите в комментариях.
