Предохранители и реле Volkswagen Jetta 7 (A7) производились в 2019–2023 годах. Эта модель седана претерпела рестайлинг в процессе выпуска. В нашем обзоре вы найдете подробное руководство по предохранителям и реле Фольксваген Джетта 7 поколения А7: схемы блоков, их расположение в автомобиле, фото-иллюстрации. Особое внимание уделим предохранителю прикуривателя и розетки 12В, а также другим ключевым элементам электрики VW Jetta VII.
Характеристики предохранителей и реле в Volkswagen Jetta 7 могут варьироваться в зависимости от года производства, уровня комплектации, региона поставки и типа двигателя (бензин или дизель). Если возникнут вопросы по замене или диагностике, рекомендуем проконсультироваться у официального дилера VW.
Расположение блока предохранителей в салоне Volkswagen Jetta 7

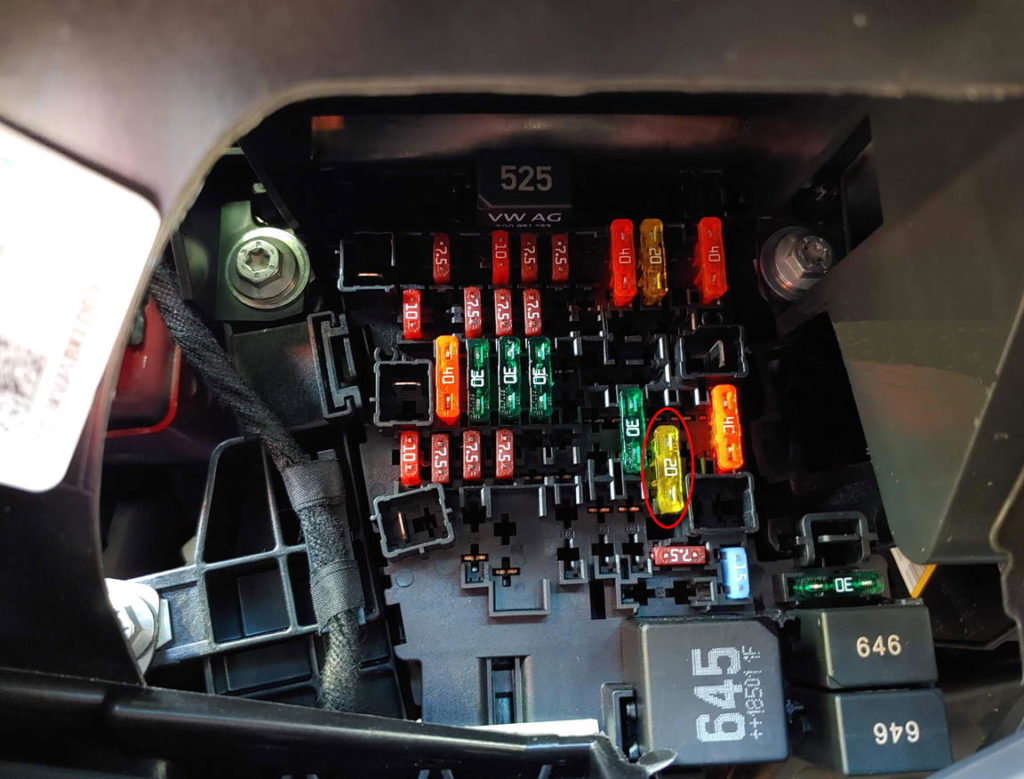

Блок предохранителей и реле в интерьере находится слева от рулевой колонки, в нижней секции торпедо. Чтобы получить доступ к щитку, снимите пластиковую заглушку или крышку.

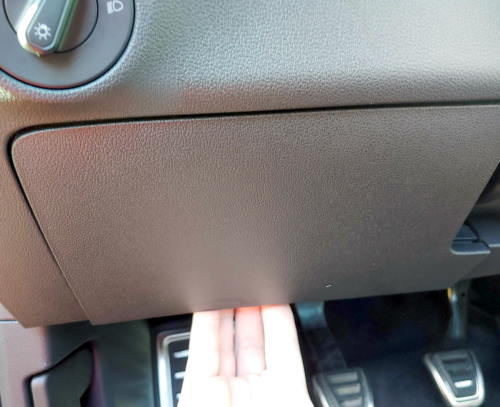

Фото — пример доступа
Поблизости размещен модуль управления электроникой бортовой системы, отвечающий за ключевые функции автомобиля.
Расшифровка схемы блока в салоне Jetta 7
Назначение предохранителей и реле
| F1 | — |
| F2 | 10А Электроусилитель рулевого управления (EPS) |
| F3 | — |
| F4 | 10А Блок управления бортовой сети, Противоугонная система (7,5А), Панель управления информационно-командной системы (Infotainment) |
| F5 | 7,5А Шина данных на борту диагностического интерфейса (OBD-II) |
| F6 | 7,5А Селектор (переключатель) АКПП |
| F7 | 10А Регуляторы отопления и кондиционирования, Модуль управления отопителем, Блок управления Climatronic, Модуль управления кондиционером, Рычаг селектора АКП, Вспомогательный радиатор отопителя охлаждающей жидкости двигателя, Реле обогрева заднего стекла, Приемник частоты |
| F8 | 7,5А Поворотный выключатель света, Кнопка электромеханического стояночного тормоза, Датчик влажности, дождя и света, Диагностическое соединение |
| F9 | 7,5А Электроусилитель рулевого управления, Зажигание / стартер (переключатель) |
| F10 | 7,5А Управления дисплеем (приборная панель) |
| F11 | 40А Электронный модуль управления, наружные световые приборы слева |
| F12 | 20А Модуль управления информационной электроникой, Компоненты системы Infotainment |
| F13 | — |
| F14 | 40А Модуль управления вентилятором приточного воздуха |
| F15 | 10А Электронный блок управления замком рулевой колонки |
| F16 | 7,5А Усилитель 2-полосного сигнала мобильной связи (телефон), Антенный усилитель, Преобразователь напряжения для зарядного USB-модуля |
| F17 | 7,5А Модуль управления комбинации приборов |
| F18 | 7,5А Камера заднего вида, Выключатель разблокировки задней крышки |
| F19 | 7,5А Доступ / запуск системного интерфейса (KESSY) |
| F20 | 15А Реле вакуумного насоса |
| F21 | 10А Реле обогрева лобового стекла |
| F22 | — |
| F23 | 20А Модуль управления люком |
| F24 | 40А Электронный модуль управления, наружные световые приборы справа |
| F25 | 30А Модуль управления двери водителя и пассажира |
| F26 | 30А Блок управления бортовой сети, 30А Переднее сиденье с подогревом |
| F27 | 30А Модуль управления цифровой звуковой системой, Освещение салона |
| F28 | — |
| F29 | 5А Мониторинг давления в шинах (TPMS) |
| F30 | 10А Реле удалённого запуска |
| F31 | — |
| F32 | 10А Система помощи водителю фронтальной камеры, Модуль управления дистанционным управлением, Модуль управления системой помощи при парковке, Модуль параллельного управления парковкой |
| F33 | 7,5А Модуль управления подушками безопасности |
| F34 | 7,5А Выключатель света, Внутреннее зеркало заднего вида, Кнопка индикации контроля давления в шинах, Выключатель фонаря заднего хода, Датчик качества воздуха, Кнопка электромеханического стояночного тормоза |
| F35 | 10А Диагностический разъем, Автоматическое затемнение внутреннего зеркала заднего вида, Регулировка угла поворота и дальнего света фар, Электродвигатель регулировки света фар |
| F36 | — |
| F37 | — |
| F38 | — |
| F39 | 30А Модуль управления двери переднего пассажира, электродвигатель заднего правого стекла, модуль управления двери водителя, электродвигатель регулятора левого заднего стекла |
| F40 | 20А Прикуриватель, розетка 12 В (замена предохранителя прикуривателя VW Jetta 7) |
| F41 | — |
| F42 | 40А Блок управления бортовой сети, Стеклоомыватель, Центральный замок |
| F43 | 30А Блок управления бортовой сети |
| F44 | — |
| F45 | 15А Регулировка сиденья водителя и пассажира |
| F46 | — |
| F47 | 15А Электродвигатель стеклоочистителя заднего стекла |
| F48 | — |
| F49 | 5А Датчик положения педали сцепления, реле стартера |
| F50 | — |
| F51 | 25А Модуль подогрева задних сидений |
| F52 | 15А Электрический модуль демпфирующего контура |
| F53 | 30А Обогрев заднего стекла |
Предохранитель прикуривателя и розетки 12В в Volkswagen Jetta 7 обозначен как F40 номиналом 20А. Это ключевой элемент для питания гаджетов и зарядки в салоне.
- R1 Реле системы дозирования восстановителя -J963-
- R2 —
- R3 —
- R4 Реле электропитания клеммы 15 -J329-
- R5 Реле обогрева заднего стекла -J9-
- R6 Реле розеток -J807-
В электрических цепях стеклоподъемников, электроприводов сидений и других механизмов могут применяться самовосстанавливающиеся (автоматические) предохранители. Они сбрасываются после устранения перегрузки, например, при обледенении окон или дверей.
Блок предохранителей под капотом Volkswagen Jetta 7

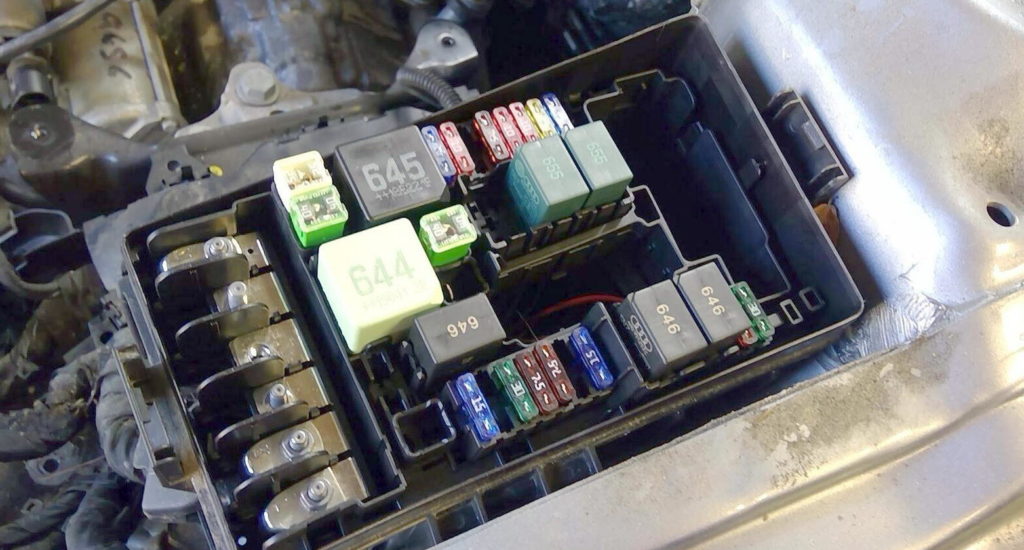

Основной блок в моторном отсеке расположен слева, непосредственно у аккумуляторной батареи. Он защищен пластиковой крышкой для удобства обслуживания.
Фото — пример блока под капотом
Схема блока под капотом Jetta 7
Расшифровка предохранителей и реле под капотом
| F1 | 40А Блок управления ABS |
| F2 | 40А Блок управления ABS |
| F3 | 15А Модуль управления двигателем (ECU) |
| F4 | 5А Термодатчик уровня масла, Клапан регулировки давления масла, Реле тепловой мощности, Регулятор впускного распредвала цилиндров, Датчик концентрации этанола |
| F5 | 10А Клапан регулятора давления и дозирования топлива |
| F6 | 5А Выключатель стоп-сигнала |
| F7 | 7,5А Клапан регулятора давления топлива, Электромагнитный клапан контура охлаждения , Насос охлаждения наддувочного воздуха 10А Насос поддержки отопителя |
| F8 | 10А Датчика кислорода (лямбда — зонда) |
| F9 | 5А Катушка зажигания 20А Нагревательный элемент раннего испарения топлива |
| F10 | 15/20А Модуль управления топливным насосом |
| F11 | 40А Нагревательный элемент автономного отопителя |
| F12 | 40А Нагревательный элемент автономного отопителя |
| F13 | 30А Коробка передач (Блок Mechatronik КП DSG) |
| F14 | 40А Обогрев ветрового стекла |
| F15 | 15А Звуковой сигнал |
| F16 | 20А Реле электропитания электронных компонентов двигателя 7,5А Реле запорных газовых клапанов |
| F17 | 7,5А Блок управления двигателем Motronic, реле питания, АБС |
| F18 | 5А Модуль контроля батареи, Шина данных на борту диагностического интерфейса |
| F19 | 30А Модуль управления электродвигателем стеклоочистителя |
| F20 | 20А Противоугонная система, сигнал |
| F21 | — |
| F22 | 5А Модуль управления двигателем |
| F23 | 30А Стартер |
| F24 | 40А Нагревательный элемент автономного отопителя |
| F25 | — |
| F26 | — |
| F27 | — |
| F28 | — |
| F29 | — |
| F30 | — |
| F31 | 15А Вакуумный насос тормозной системы |
| F32 | — |
| F33 | — |
| F34 | 15А Блок управления блокировки межколёсного дифференциала |
| F35 | 7,5А Реле климатической установки |
| F36 | — |
| F37 | 20А Модуль управления автономным отопителем |
| F38 | — |
- R1 Реле стартера 1 -J906-
- R2 Реле стартера 2 -J907-
- R3 Реле звукового сигнала -J413-
- R4 Реле высокой тепловой мощности -J360-
- R5 Главное реле -J271- (бензин) / Реле электропитания клеммы 30 -J317- (дизель)
- R6 БУ автоматики накаливания -J179- (бензин)
- R7 Реле малой тепловой мощности -J359- (дизель)
- R8 Реле электропитания компонентов двигателя -J757- (бензиновый двигатель 2,0 л)
- R9 Реле обогрева ветрового стекла -J47-
- R10 Реле 2 обогрева ветрового стекла -J611-
Есть что добавить — пишите в комментарии.
