Volkswagen ID.3 производился в 2019, 2020, 2021, 2022, 2023, 2024 и 2025 годах. За этот период автомобиль претерпел обновление в виде фейслифтинга. В этой статье мы подробно разберем предохранители и реле Volkswagen ID.3, включая схемы блоков предохранителей VW ID.3, их точное расположение и назначение. Особое внимание уделим предохранителю прикуривателя Volkswagen ID.3, который часто интересует владельцев электрокаров.
Распределение предохранителей и реле в Volkswagen ID.3 может варьироваться в зависимости от комплектации, региона продаж и года выпуска вашего электромобиля.
Блоки предохранителей в моторном отсеке
В моторном отсеке Volkswagen ID.3 с левой стороны размещены два блока: основной блок предохранителей и реле, а также силовой блок. Это стандартное расположение для моделей VW ID.3 2019-2025 годов.
Основной блок предохранителей и реле

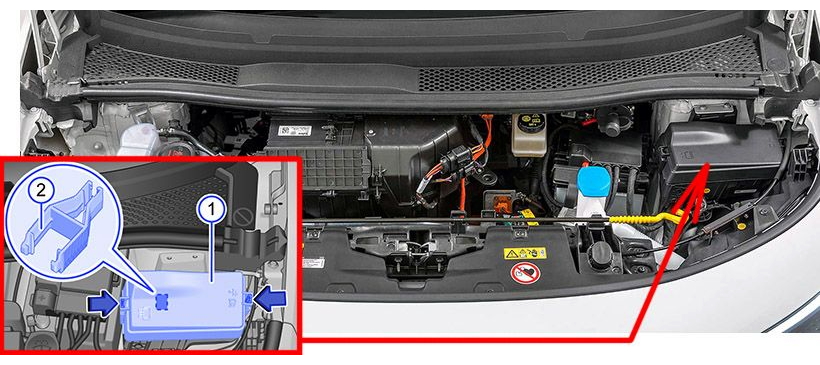

Местоположение блока
Примерное фото
Расшифровка схемы предохранителей
Назначение предохранителей и реле
| F1 | — |
| F2 | 7,5A Блок управления АБС |
| F3 | 10A Зарядное устройство 1 для высоковольтной батареи |
| Силовая и управляющая электроника электропривода | |
| Силовая и управляющая электроника 2 для электропривода | |
| F4 | 30A Передняя левая фара |
| F5 | 30A Передняя правая фара |
| F6 | 7,5A Адаптивный круиз-контроль |
| F7 | 30A Дворники передние правые |
| F8 | — |
| F9 | 15A Блок управления бортовой сетью (гудок) |
| F10 | 30A Блок управления моторчиком стеклоочистителя |
| Дворники передние, левые | |
| F11 | 7,5A Реле системы кондиционирования |
| F12 | 7,5A Модуль генератора звука двигателя 1 |
| F13 | 25A Блок управления АБС |
| F14 | — |
| F15 | 40A блок управления АБС |
| F16 | 50A Вентилятор радиатора |
| F17 | 40A Обогрев лобового стекла |
| F18 | — |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | — |
| F23 | 10A Блок управления двигателем /мотором |
| F24 | 5A Вентилятор радиатора |
| F25 | 10A Насос охлаждающей жидкости для высоковольтной батареи |
| Нагревательный элемент PTC 3 | |
| F26 | 10A Насос охлаждающей жидкости для низкотемпературного контура |
| Электродвигатель управления рольставней радиатора | |
| F27 | — |
| F28 | — |
| F29 | — |
| F30 | — |
| F31 | — |
| F32 | 50A Усилитель тормозов |
| R1 | Главное реле |
| R2 | Реле обогрева ветрового стекла |
| R3 | Реле звукового сигнала |
| R4 | — |
| R5 | — |
| R6 | Реле системы кондиционирования |
Силовой блок предохранителей
Этот блок расположен на крышке высоковольтной аккумуляторной батареи Volkswagen ID.3, в непосредственной близости от основного блока предохранителей и реле в моторном отсеке.

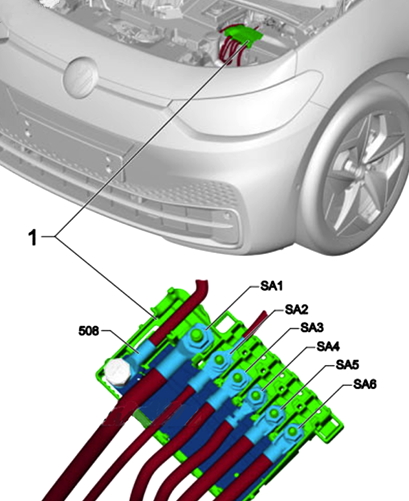

Схема силовых предохранителей VW ID.3
Описание силовых предохранителей
| 508 | Батарея |
| SA1 | 350А Преобразователь напряжения |
| SA2 | 80А Блок управления монитором аккумуляторной батареи |
| Блок управления гидроусилителем руля | |
| SA3 | 100А Держатель предохранителя С (под панелью приборов) |
| SA4 | 100А Держатель предохранителя С |
| SA5 | — |
| SA6 | 125А Держатель предохранителя Б (блок предохранителей под капотом) |
Блок предохранителей в салоне Volkswagen ID.3
Салонный блок предохранителей и реле
В интерьере VW ID.3 блок предохранителей и реле установлен слева под торпедо, за защитной панелью. Это удобное место для доступа к электронике электромобиля.
Иллюстрация для праворульных версий Volkswagen ID.3.
Фото салонного блока
Схема салонного блока предохранителей
Расшифровка предохранителей в салоне VW ID.3
| SC1 | — |
| SC2 | 15А Блок управления подушками безопасности |
| SC3 | 25А Блок управления детектором прицепа |
| SC4 | 7,5А Передняя камера для систем помощи водителю |
| SC5 | 25А Блок управления бортовой сетью (левое наружное освещение) |
| SC6 | 30А Блок управления бортовой сетью (салонное освещение) |
| SC7 | 30А Блок управления отопителем и кондиционером (обогрев сидений) |
| SC8 | 15А Блок управления регулировкой сдвижного люка в крыше |
| SC9 | 30А Блок управления водительской дверью (Для моделей с левосторонним управлением) |
| Блок управления двери переднего пассажира Для моделей с правосторонним управлением) | |
| Блок управления задней водительской дверью (Для моделей с левосторонним управлением) | |
| Блок управления задней двери со стороны пассажира Для моделей с правосторонним управлением) | |
| SC10 | 10А Левая задняя фара |
| Центральный блок задних фонарей | |
| SC11 | 15А Блок управления детектором прицепа |
| SC12 | — |
| SC13 | 40А Блок управления бортовой сетью (центральный замок) |
| SC14 | 30А Блок управления цифровой аудиосистемой |
| SC15 | — |
| SC16 | — |
| SC17 | 5А Блок управления системой помощи при парковке |
| Блок управления ассистентом смены полосы движения | |
| Блок управления 2 ассистента смены полосы движения | |
| SC18 | 5А Блок управления электронной блокировки рулевой колонки |
| Блок управления электроприводом открывания крышки багажника | |
| Интерфейс для системы входа и запуска | |
| Блок управления 2 для защиты от взлома | |
| Блок управления 3 для защиты от взлома | |
| Блок управления 4 для защиты от взлома | |
| Блок управления 5 для защиты от взлома | |
| Блок управления мобильной системой авторизации входа и запуска | |
| Модуль генератора звука двигателя 2 | |
| SC19 | 5А Блок управления модулем экстренного вызова и блок связи |
| Блок управления с дисплеем информационной системы водителя | |
| SC20 | 7,5/10А Телефонный кронштейн |
| Блок управления стабилизацией передачи и приема | |
| USB-соединение 1 | |
| SC21 | 7,5А Ручка задней крышки |
| Блок управления камерой верхнего обзора | |
| SC22 | 10А Блок управления двигателем/ мотором |
| SC23 | 5А Блок управления доступом в Интернет |
| SC24 | 10А Правая группа задних фонарей |
| Центральный блок задних фонарей | |
| SC25 | 25А Передний левый ремень безопасности |
| SC26 | 30А Блок управления водительской дверью (Для моделей с правосторонним рулевым управлением) |
| Блок управления двери переднего пассажира (Для моделей с левосторонним управлением) | |
| Блок управления задней водительской дверью (для моделей с правосторонним управлением) | |
| Блок управления задней дверью со стороны пассажира (для моделей с левосторонним управлением) | |
| SC27 | 25А Ремень безопасности передний правый |
| SC28 | 10А Блок управления аккумуляторной регулировкой |
| Разъем для обслуживания высоковольтной системы | |
| SC29 | 15А Блок управления детектором прицепа |
| SC30 | 20/25А Блок управления 1 информационной электроники |
| SC31 | 25А Блок управления детектором прицепа |
| SC32 | 25А Блок управления бортовой сетью (правое наружное освещение) |
| SC33 | — |
| SC34 | 15А Блок управления системой отопителя и кондиционирования |
| SC35 | 40А Обогрев задних сидений |
| SC36 | 40А Блок управления вентилятором приточного воздуха |
| SC37 | 30А Блок управления задней крышкой |
| SC38 | 7,5А Блок управления передним левым массажным сиденьем |
| Блок управления передним правым массажным сиденьем | |
| SC39 | 15А Блок управления электроникой рулевой колонки |
| SC40 | 7,5/10А Звуковой сигнал |
| SC41 | 5А Диагностический интерфейс шины данных |
| SC42 | — |
| SC43 | 7,5А Блок управления и индикации задней системы кондиционирования |
| Датчик концентрации углекислого газа в салоне | |
| Датчик температуры салона автомобиля | |
| Реле обогрева заднего стекла | |
| SC44 | 7,5А Блок управления стеклоподъемником в двери водителя |
| Диагностическое соединение | |
| Выключатель света (ближний свет) | |
| Датчик дождя и света, | |
| Фоновое освещение | |
| ИДЕНТИФИКАТОР. Свет | |
| SC45 | 5А Блок управления электроникой рулевой колонки |
| SC46 | 7,5/10А Блок индикации передней информационной индикации и блок управления блока управления |
| Блок управления проекционным дисплеем | |
| SC47 | 10А Блок управления демпфированием с электронным управлением |
| SC48 | 7,5А/10А USB-разъем для зарядки 1 |
| SC49 | — |
| SC50 | — |
| SC51 | — |
| SC52 | 20А Розетка 12 В 3 (прикуриватель) |
| SC53 | — |
| SC54 | — |
| SC55 | — |
| SC56 | — |
| SC57 | — |
| SC58 | 7,5А Блок управления мобильной системой авторизации входа и запуска |
| SC59 | 7,5А Блок управления распознавания занятости сиденья |
| Реле для розеток | |
| Внутреннее зеркало с автоматическим затемнением. | |
| SC60 | 7,5А Диагностическое соединение |
| SC61 | 5А Силовая и управляющая электроника электропривода |
| Силовая и управляющая электроника 2 для электропривода | |
| SC62 | — |
| SC63 | — |
| SC64 | — |
| SC65 | — |
| SC66 | 15А Электродвигатель стеклоочистителя заднего стекла |
| SC67 | 30А Частотный фильтр частотной модуляции (FM) в положительном проводе |
| Обогрев заднего стекла | |
| R1 | Реле для розеток |
| R2 | Реле подачи напряжения на клемму 15 |
| R3 | Реле обогрева заднего стекла |
Предохранители SC48 и SC52 отвечают за USB-разъемы и прикуриватель в Volkswagen ID.3, обеспечивая надежную защиту этих цепей от перегрузок.
В зависимости от модификации, в салонном блоке могут быть дополнительные предохранители: например, 30А для потенциометра тормозов прицепа (американский рынок) или два по 15А (синие) для регулировки сидений водителя и пассажира, расположенные справа и сверху.
Это полная информация по предохранителям и реле VW ID.3. Если у вас есть дополнения или вопросы по схемам блоков предохранителей Фольксваген ID.3, поделитесь в комментариях.
