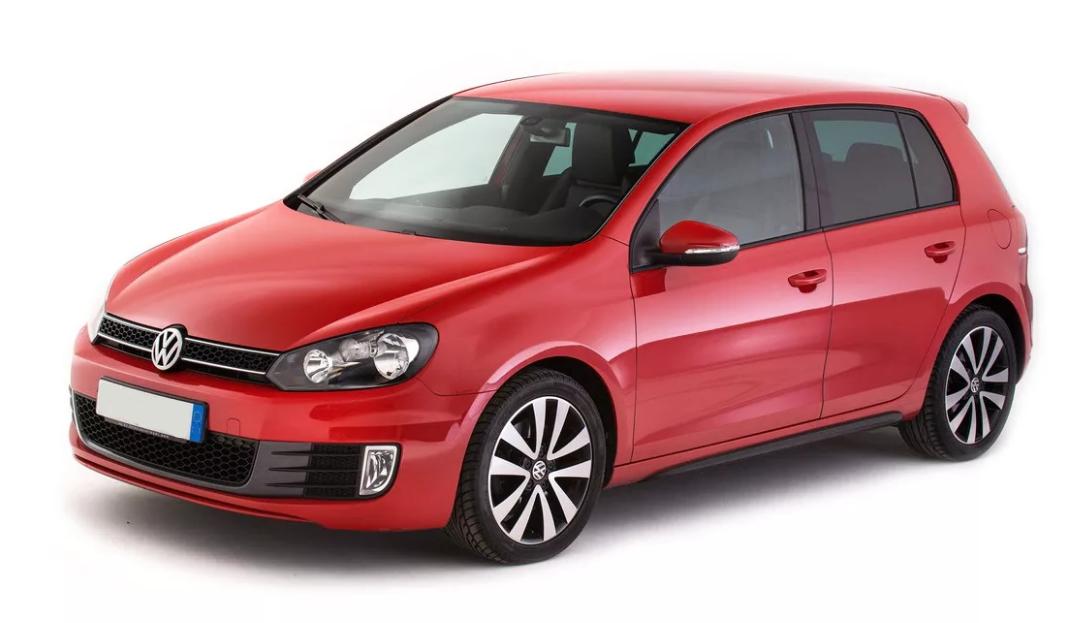

Компактный хэтчбек Volkswagen Golf 6 шестого поколения выпускался в кузовах хэтчбэк, универсал и кабриолет в период с 2008 по 2013 годы. В этой статье мы подробно разберем расположение и назначение блоков предохранителей и реле Volkswagen Golf 6, включая схемы распиновки, фотоиллюстрации и специальный акцент на предохранитель прикуривателя. В завершение предоставим возможность скачать полное руководство по ремонту и эксплуатации VW Golf 6 для самостоятельного обслуживания.
Если ваша модель относится к другому поколению, ознакомьтесь с материалами по Golf 5 или Golf 7 соответственно.
Блоки под капотом
Расположен слева в моторном отсеке под защитной крышкой. Состоит из двух секций: 1 — основной блок с предохранителями и реле, 2 — отдельный блок высокомощных плавких вставок для Volkswagen Golf 6.
Блок предохранителей и реле

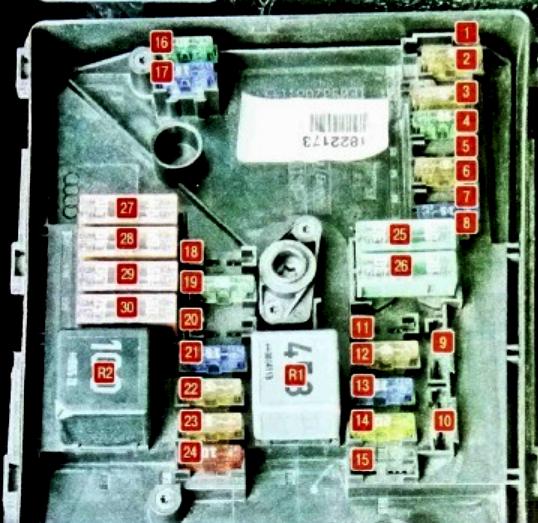

Схема распиновки
Расшифровка предохранителей
| R1 | Реле системы ЭБУ / Реле вентилятора |
| R2 | Реле насоса системы подачи воздуха навыпуск / Реле управления АКП |
| 1 | (30А) Электродвигатель стеклоочистителя |
| 2 | (30А) Блок Mechatronik КП |
| 3 | (20А) Блок управления бортовой сети |
| 4 | (20А) Электронный блок управления ABS |
| 5 | (15А) Электронный блок управления КПП |
| 6 | (5А) Комбинация приборов, Блок управления рулевой колонки |
| 7 | (40A) Реле питания кл. 15 |
| 8 | (15А) Аудиосистема, Головное устройство (25A) Стабилизатор напряжения |
| 9 | (5А) Блок управления телефоном |
| 10 | (5А/10А) Электронный блок управления двигателем, Реле питания Motronic |
| 11 | (20А) Блок управления дополнительным отопителем, Реле автономного отопителя |
| 12 | (5А) Шина данных CAN, блок управления шлюзом |
| 13 | (15А/30А) Электронный блок управления двигателем |
| 14 | (20А) Подкачивающий топливный насос, Зажигание |
| 15 | (5А/10А) Реле свечей накаливания, Реле топливного насоса, Лямбда-зонд |
| 16 | (30А) Лампы и фары — правая сторона |
| 17 | (15А) Звуковой сигнал |
| 18 | (30А) Аудиосистема, Усилитель |
| 19 | (30А) Очиститель /омыватель лобового стекла |
| 20 | (10А) Циркуляционный насос ОЖ (20А) Регулирующий клапан давления топлива |
| 21 | (10A/15А) Нагревательный элемент лямбда-зонда, Электродвигатель центрального замка в двери переднего пассажира (20А) Вакуумный насос тормозной системы |
| 22 | (5А) Концевой выключатель (датчик положения) педали сцепления |
| 23 | (5А/10А/15А) Система управления двигателем |
| 24 | (10А) Система управления двигателем (Реле насоса, форсунки и т. д.) |
| 25 | (40А) Блок управления ABS |
| 26 | (30А) Лампы и фары — левая сторона, Блок управления бортовой сети |
| 27 | (40/50А) Блок управления свечами накаливания, Электродвигатель насоса вторичного воздуха |
| 28 | (30А) Реле 2 электропитания клеммы 15 |
| 29 | (50А) Термопредохранитель 1 регулировки положения сиденья водителя |
| 30 | (50А) Реле разгрузки контакта X |
Блок плавких вставок
Вариант 1

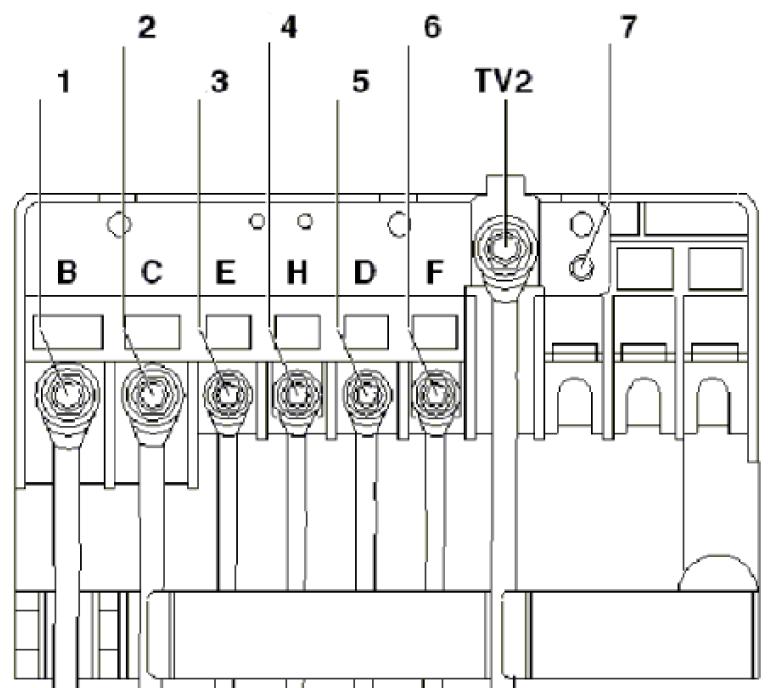

Схема
Расшифровка
- 150А/200А — Генератор
- 80А — Блок управления усилителя рулевого управления
- 50А — Вентилятор радиатора и его блок управления
- 80А — Реле нагрева либо Дополнительное оборудование
- 80А — Клемма 30, блок предохранителей в салоне
- 40А — Реле малой мощности нагрева
- 30/40/50А — Резерв
Вариант 2
Схема
Расшифровка
- 150А/200А — Генератор
- 80А — Блок рулевого усилителя
- 50А — Вентилятор радиатора и его блок управления
- 80А — Резерв
- 80А — Клемма 30, блок предохранителей в салоне
- Резерв
- Резерв
Блоки в салоне
Блок предохранителей
Монтируется в конце приборной панели со стороны водителя, скрыт за крышкой для защиты в VW Golf 6.

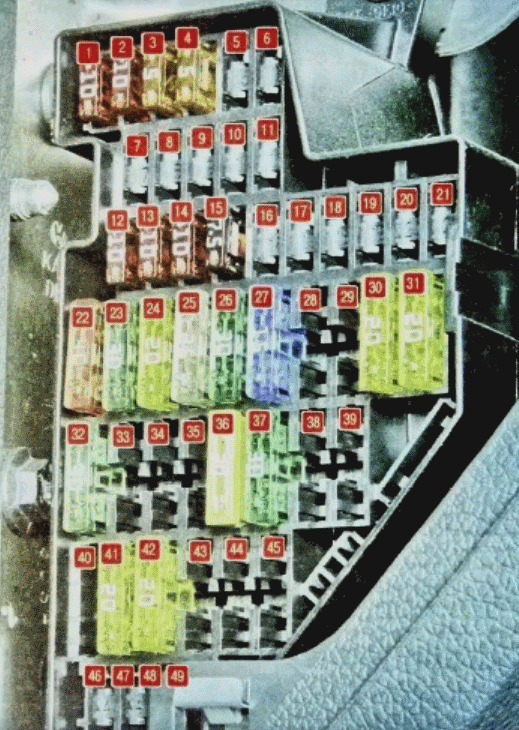

Фото — схема блока предохранителей в салоне Golf 6
Назначение предохранителей и реле
| F1 | (10А) Диагностический разъем DLC, Блок управления двигателем, Реле для работы в режиме автономного отопителя, Регулятор яркости подсветки выключателей и комбинации приборов, Регулятор корректора фар, Блок управления адаптивного круиз-контроля, Выключатель стоп-сигналов |
| F2 | (5А) АВS, ESP, Блок управления комбинации приборов, Блок управления двигателя, Реле стартера, Блок управления усилителя рулевого управления, Блок управления распознавания прицепа |
| F3 | (5A) Блок управления подушек безопасности |
| F4 | (5А) Датчик уровня и температуры масла, Датчик высокого давления, Датчик уровня и температуры моторного масла, Клавиша отключения ASR и ESP, Клавиша указателя давления в шинах, Блок управления подушек безопасности |
| F5 | (10А) Блок управления левой фары |
| F6 | (10А) Блок управления правой фары |
| F7 | Резерв |
| F8 | Резерв |
| F9 | Резерв |
| F10 | Резерв |
| F11 | Резерв |
| F12 | (10А) Блок управления электрооборудованием двери (водителя), блок управления электрооборудованием двери (пассажира), центральный замок |
| F13 | (10А) Диагностический разъем, выключатель освещения, датчик дождя и освещенности, Выключатель противотуманных фар |
| F14 | (10А) Выключатель стоп-сигналов (датчик положения педали тормоза), блок управления АКП, Блок управления Climatronic |
| F15 | (20А) Клавиша отпирания в ручке двери/крышки багажного отсека, Блок управления бортовой сети, Центральны замок |
| F16 | (10А) Камера заднего вида |
| F17 | (5/10А) Аудиосистема, датчик наклона, сирена сигнализации, реле сигнала |
| F18 | Резерв |
| F19 | (5А) Аварийный регистратор данных, Блок управления системы ограничения оборотов двигателя |
| F20 | (20А) Блок управления системы санкционирования доступа и пуска двигателя, Стабилизатор напряжения |
| F21 | (10А) Блок управления электронной системы блокировки рулевой колонки |
| F22 | (40А) Приточный вентилятор |
| F23 | (30А) Электропривод стеклоподъемников, блок управления двери |
| F24 | (20А) Блок управления бортовой сети |
| F25 | (25А) Многофункциональный блок управления (нагревательный элемент заднего стекла, блок управления климатической установки, выключатель отопителя и выбора режима работы) |
| F26 | (30А) Блок управления задними дверьми и стекло подъемниками |
| F27 | (15А) Управление двигателем (топливный насос) |
| F28 | (15А) Стабилизатор напряжения, Головное устройство |
| F29 | Резерв |
| F30 | (20А) Блок управления автоматической коробки передач |
| F31 | (20А) Вакуумный насос тормозной системы |
| F32 | (30А) Инвертор с розеткой, 12 В — 230 В |
| F33 | (25А) Люк |
| F34 | (15А) Электропривод сидений |
| F35 | (10А) Блок управления системы электронного регулирования демпфирования |
| F36 | (20А) Омыватели фар |
| F37 | (30А) Подогреватель сидений |
| F38 | (20А) Реле звукового сигнала противоугонной сигнализации, центральный блок управления систем комфорта |
| F39 | — |
| F40 | (40А) Отопитель /кондиционер |
| F41 | (15А) Электродвигатель очистителя стекла |
| F42 | (20А) Прикуриватель, Розетка 12 В |
| F43 | (15А) Блок управления электрооборудованием прицепа |
| F44 | (20А) Блок управления электрооборудованием прицепа |
| F45 | (15А) Блок управления электрооборудованием прицепа |
| F46 | Резерв |
| F47 | (5А) Блок управления комбинации приборов |
| F48 | (5А) Блок управления электроники управления мобильного телефона, Стабилизатор напряжения, Датчик магнитного поля для компаса |
| F49 | Резерв |
Предохранитель прикуривателя и розетки 12В в Golf 6 — это номер 42 номиналом 20А.
Блок реле
Располагается под приборной панелью за облицовкой для удобного доступа в Volkswagen Golf 6.

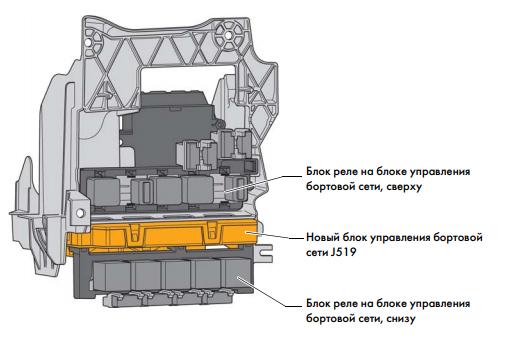

Общая схема блока реле

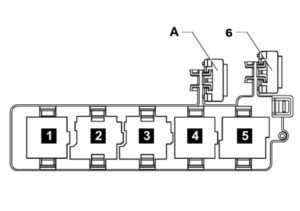

Схема верхнего блока реле в салоне Golf 6
- Реле клеммы + замка зажигания
- Реле звукового сигнала
- Реле омывателя фар
- Реле разгрузки силовой цепи
- Реле электро обогрева окна
- либо А — 30А Термопредохранитель 1 регулировки положения сиденья водителя
Основные функции блока управления бортовой сетью в Golf 6: Контроль релейных цепей, управление освещением, распределение энергии потребителям, работа стеклоочистителей через LIN-шину, датчики дождя и освещения, активация сигнала, обогрев ветрового и заднего стекол, сохранение пользовательских настроек, охрана салона с датчиками наклона и сигнализацией, комфортная блокировка/разблокировка дверей, дистанционное управление (встроенная антенна), центральный замок для дверей, люка и багажника, мониторинг давления в шинах (отдельный модуль), управление дверными блоками, дневные ходовые огни, система адаптивного освещения.
Руководство по ремонту Volkswagen Golf 6
Подробные советы по ремонту, обслуживанию и эксплуатации VW Golf 6 доступны в руководстве по ремонту: «скачать».
На нашем YouTube-канале есть видео-обзор по предохранителям и реле Golf 6. Рекомендуем просмотреть и подписаться для больше полезного контента.
Если у вас есть дополнения к статье о блоках предохранителей Volkswagen Golf 6 — делитесь в комментариях.
