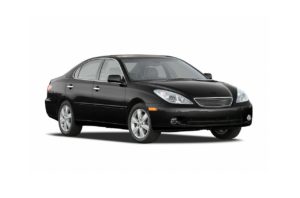

Toyota Windom V30 третьего поколения производилась в 2001–2006 годах, включая модели 2002, 2003, 2004 и 2005 годов выпуска. За период выпуска автомобиль претерпел рестайлинг. В этой статье вы получите детальную информацию о размещении электронных блоков управления, характеристиках предохранителей и реле для Toyota Windom 30, с подробными схемами блоков, фотоиллюстрациями и примерами их устройства. Особо отметим предохранитель прикуривателя, схему его замены и связанные неисправности.
Конфигурация элементов в блоках и их позиционирование могут варьироваться в зависимости от уровня комплектации, года производства и рынка сбыта. Всегда проверяйте назначение по схемам на крышке вашего блока предохранителей Toyota Windom V30.
Блоки в салоне
Расположение
Общая схема расположения блоков предохранителей и реле
Назначение компонентов
- Блок предохранителей салона Toyota Windom
- Блок управления электроникой кузова
- Модуль регулировки подвески
- Усилитель сигнала ключа-транспондера
- Контроллер системы кондиционирования
- Мультимедийная система с экраном
- Блок защиты от угона
- Аудиоусилитель (не для Mark Levinson)
- Система Skid Control ECU
- Электронный блок управления двигателем
- Распределительный модуль реле
- Память положения боковых зеркал
- Корректор уровня фар
- Блокировка селектора АКПП
- Центральный модуль airbag
- Реле дворников
- Реле поворотников
Блок предохранителей салона
Основной блок предохранителей в интерьере расположен в нижней секции приборной панели, на стороне водителя, за пластиковой крышкой. Это ключевой элемент для диагностики и замены предохранителей Toyota Windom V30.
На левой дверной стойке дополнительно размещено реле для сигналов поворота.
Пример схемы предохранителей на крышке блока
Диаграмма предохранителей салона
Расшифровка предохранителей в салоне Toyota Windom V30
| 1 | 10А ECU−B — ABS, кондиционер, часы, панель приборов, круиз-контроль, АКПП модуль, АКПП индикатор, ECU двигатель, иммобилайзер, фары, салонное освещение, зуммер ключа, автоотключение поворотников, люк, body ECU, аудио, навигация, стеклоподъемники, ремень зуммер, alarm, центральный замок, VSC |
| 2 | 7,5А DOME — Замок зажигания подсветка, dome light, personal lights, vanity mirror, garage door opener, clock, outside temp display, multi info display |
| 3 | 15А CIG — Прикуриватель, замена предохранителя прикуривателя Toyota Windom |
| 4 | 5А ECU−ACC — Часы, приборы, body ECU, mirror control |
| 5 | 10А RAD NO.2 — Аудиосистема, GPS навигация |
| 6 | 15А POWER POINT — 12V розетка |
| 7 | 20А RAD NO.1 — Аудио, навигация |
| 8 | 10А GAUGE1 — Инструменты, часы, temp sensor, multi display, shift lock, seat belt warning |
| 9 | 10А ECU−IG — ABS, auto lights, фары, dome, key buzzer, люк, body ECU, windows, alarm, central lock |
| 10 | 25А WIPER — Wipers, washer |
| 11 | 10А HTR — AC heater |
| 12 | 10А MIR HTR — Mirror defoggers |
| 13 | 5А AM1 — Starter system |
| 14 | 15А FOG — Fog lights front |
| 15 | 15А SUN−SHADE — Rear sunshade |
| 16 | 10A GAUGE2 — Auto dim mirror, compass, sunroof, reverse lights, shift indicator, cruise |
| 17 | 10A PANEL — Glove box light, clock, temp display, multi display, instrument light, OD switch |
| 18 | 10A TAIL — Tail lights, license plate |
| 19 | 20A PWR NO.4 — Rear left window |
| 20 | 20A PWR NO.2 — Driver window, passenger lock |
| 21 | 7,5A OBD — DLC connector |
| 22 | 20A SEAT HTR — Seat heaters |
| 23 | 15A WASHER — Windshield washer |
| 24 | 10A FAN RLY — Radiator fan |
| 25 | 15A STOP — Stop lights, high stop, ABS, cruise |
| 26 | 5A FUEL OPEN — Fuel filler door |
| 27 | 25A DOOR NO.2 — Body ECU (locks, wireless, auto door lock) |
| 28 | 25A AMP — Amplifier |
| 29 | 20A PWR NO.3 — Rear right window |
| 30 | 30A PWR SEAT — Power seats |
| 31 | 30A PWR NO.1 — Driver window, driver lock, sunroof |
| 32 | 40A DEF — Rear defogger |
Предохранитель прикуривателя — номер 3 (15А), часто выходит из строя при перегрузках.
Сзади блока могут быть установлены дополнительные реле для различных функций.
Расшифровка реле блока салона
| R1 | Противотуманки |
| R2 | Габариты |
| R3 | Вспомогательное |
| R4 | Обогрев стекла заднего |
| R5 | Зажигание |
| R6 | Стеклоподъемники |
Дополнительные элементы в салоне
Схема дополнительных блоков
Обозначение дополнительных модулей
- Распределительный блок
- Модуль управления люком
- Контроллер в передней пассажирской двери
- Контроллер в задней правой двери
- Реле задней шторки
- Аудиоусилитель Mark Levinson
- Навигационный ECU
- Телефонный модуль
- Ламповый монитор
- Контроллер в задней левой двери
- Контроллер в водительской двери
Блоки в моторном отсеке
Расположение
Общая схема расположения под капотом
Описание позиций
- Главный блок предохранителей и реле под капотом
- Модуль левой фары
- Релейный блок ABS
- Модуль правой фары
- Skid Control ECU
Главный блок предохранителей и реле под капотом
В моторном отсеке основной блок с предохранителями и реле установлен слева от двигателя, рядом с аккумулятором. Это критично для ремонта электрики Toyota Windom V30.
Диаграмма блока под капотом
Назначение предохранителей под капотом
| 1 | 100А ALT — 2AZ-FE (2002-2003): Предохранители: «DEF”, «PWR NO.1”, «PWR NO.2”, «PWR NO.3”, «PWR NO.4”, «STOP”, «DOOR NO.2”, «OBD”, «PWR SEAT”, «FUEL OPEN”, «FOG”, «AMP”, «PANEL”, «TAIL”, «AM1”, «CIG”, «POWER POINT”, «RAD NO.2”, «ECU-ACC”, «GAUGE1”, «GAUGE2”, «ECU-IG”, «WIPER”, «WASHER”, «HTR (10 A)”, «SEAT HTR”, и «SUN-SHADE” |
| 120А ALT — 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Предохранители: DEF”, «PWR NO.1”, «PWR NO.2”, «PWR NO.3”, «PWR NO.4”, «STOP”, «DOOR NO.2”, «OBD”, «PWR SEAT”, «FUEL OPEN”, «FOG”, «AMP”, «PANEL”, «TAIL”, «AM1”, «CIG”, «POWER POINT”, «RAD NO.2”, «ECU-ACC”, «GAUGE1”, «GAUGE2”, «ECU-IG”, «WIPER”, «WASHER”, «HTR (10 A)”, «SEAT HTR”, и «SUN-SHADE” | |
| 2 | 60А ABS NO.1 2002-2003: ABS, VSC, traction control, brake assist |
| 50А ABS NO.1 — 2003-2006: ABS, VSC, traction control, brake assist | |
| 3 | 15А HEAD LH LWR — Left low beam, instruments, fogs, body ECU |
| 4 | 15А HEAD RH LWR — Right low beam, headlight levelling, body ECU |
| 5 | 5А DRL — Daytime running lights |
| 6 | 10А A/C — Air conditioning |
| 7 | Не используется |
| 8 | Не используется |
| 9 | Не используется |
| 10 | 40А MAIN — Headlight fuses: «HEAD LH LWR”, «HEAD RH LWR”, «HEAD LH UPR”, «HEAD RH UPR” и «DRL” |
| 11 | 40А ABS No.2 — ABS, VSC, traction, brake assist |
| 12 | 30А RDI — Engine cooling fan |
| 13 | 30А CDS — AC condenser fan |
| 14 | 50А HTR — AC compressor |
| 15 | 30А ADJ PDL — Electronic throttle |
| 16 | 30А ABS No.3 — ABS, VSC, traction, brake assist |
| 17 | 30А AM2 — Starter, ign fuses «IGN” и «IG2” |
| 18 | 10А HEAD LH UPR — Left high beam |
| 19 | 10А HEAD RH UPR — Right high beam |
| 20 | 5А ST — Instruments, starter, ignition |
| 21 | 5А TEL — Telephone |
| 22 | 5А ALT-S — Battery charge system |
| 23 | 15А IGN — Starter ignition |
| 24 | 10А IGN2 — ABS, charge, instruments, cruise, trans ECU, trans indicator, engine ECU, seat belt, VSC, traction |
| 25 | 25А DOOR1 — Body ECU, alarm, locks, wireless |
| 26 | 20А EFI — Cruise, trans ECU, trans indicator, engine ECU |
| 27 | 10А HORN — Horn |
| 28 | 30А D.C.C — Fuses «ECU-B”, «RAD NO.1” и «DOME” |
| 29 | 25А A/F — Air fuel sensor, engine ECU |
| 30 | Не используется |
| 31 | 10А ETCS — Throttle control, cruise |
| 32 | 15А HAZ — Turn signals, emergency flashers |
| R1 | Не используется |
| R2 | Не используется |
| R3 | DRL (No.2) |
| R4 | DRL (No.3) |
| R5 | Cooling fan (No.2) |
| R6 | DRL (No.4) |
| R7 | Electronic throttle |
| R8 | Cooling fan (No.3) |
| R9 | AC compressor clutch |
| R10 | A/F sensor |
| R11 | AC relay |
| R12 | Starter/ignition |
| R13 | Headlights |
| R14 | Cooling fan (No.1) |
| R15 | VSV vacuum |
| R16 | Horn |
| R17 | Engine ECU |
Вспомогательный блок
Расположен вблизи аккумуляторной батареи для поддержки ABS системы.
Диаграмма вспомогательного блока
Обозначение элементов
- 1 — 7,5А ABS NO.4 — ABS, VSC, traction, brake assist
- R1 — Не используется
- R2 — ABS pump
- R3 — ABS
Это полное руководство по предохранителям и реле Toyota Windom V30. Если у вас есть дополнения или вопросы по замене — оставляйте в комментариях.
