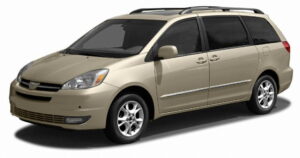

Toyota Sienna второго поколения (XL20) производилась в период с 2003 по 2010 год, включая модели 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годов выпуска. За эти годы автомобиль прошел обновление дизайна (фейслифтинг). В этой статье мы подробно разберем расположение электронных блоков управления Toyota Sienna XL20, назначение предохранителей и реле, предоставим схемы блоков предохранителей, цветные диаграммы и реальные фото. Особое внимание уделим предохранителю прикуривателя, распиновке и схемам для самостоятельной диагностики и ремонта электрики Toyota Sienna 2.
Положение блоков и функции элементов могут варьироваться в зависимости от года производства, комплектации электрики и рынка сбыта (регион поставки) вашего Toyota Sienna XL20.
Расположение блоков в салоне Toyota Sienna 2
Где находятся блоки
Общая диаграмма расположения электрических блоков
Функции компонентов
- Реле обогрева зоны дворников
- Основной блок предохранителей и реле
- Модуль управления электрикой кузова (Body ECU)
- Реле освещения интерьера
- Реле поворотников и аварийной сигнализации
- Реле инвертора питания
- Контроллер парктроников (Clearance Sonar ECU)
- Блок климат-контроля (AC ECU)
- Иммобилайзер (транспондер ключа)
- Приемник центрального замка
- Усилитель антенны
- Аудиоусилитель
- Контроллер адаптивного круиз-контроля
- Вспомогательный блок предохранителей
- ECU двигателя
- Модуль блокировки селектора АКПП
- ECU подушек безопасности SRS
- Усилитель сигнала транспондера
Основной блок предохранителей в салоне

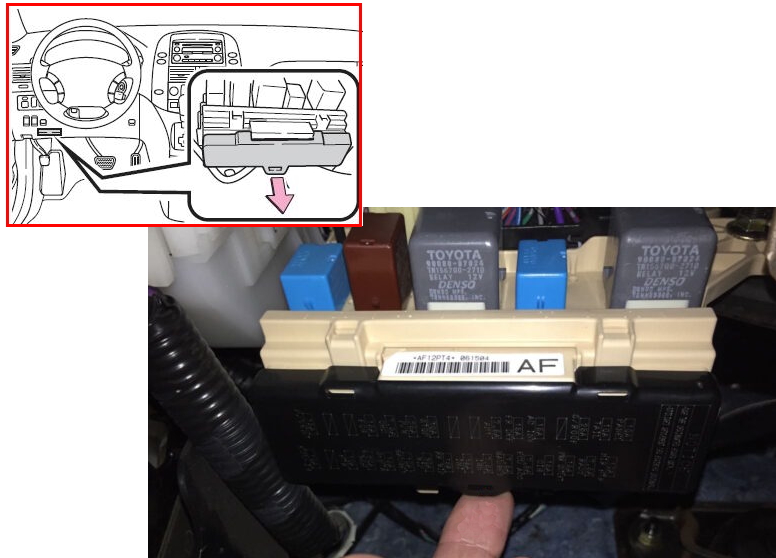

Главный блок с предохранителями и реле для интерьера Toyota Sienna 2 установлен в нижней секции приборной панели, под пластиковой крышкой справа от руля. Это удобно для быстрого доступа к электрике салона.

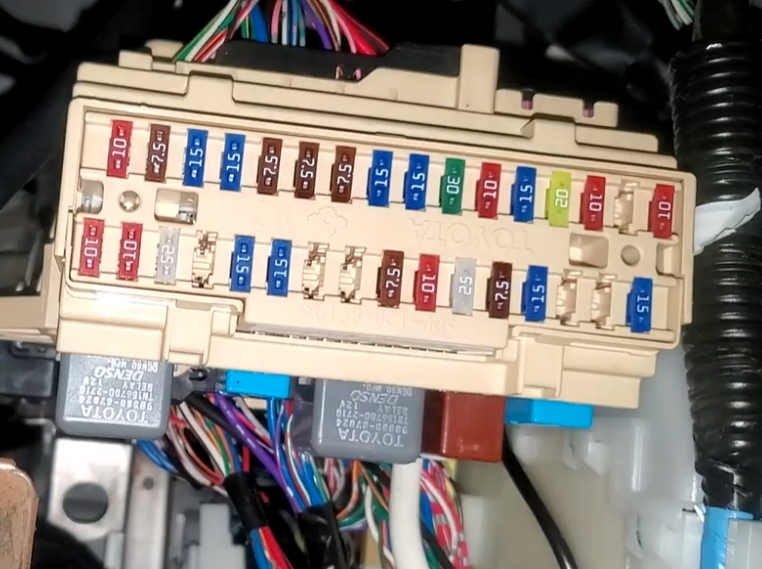

Внешний вид блока предохранителей выглядит примерно так, как на фото ниже — компактный и надежный для Toyota Sienna XL20.

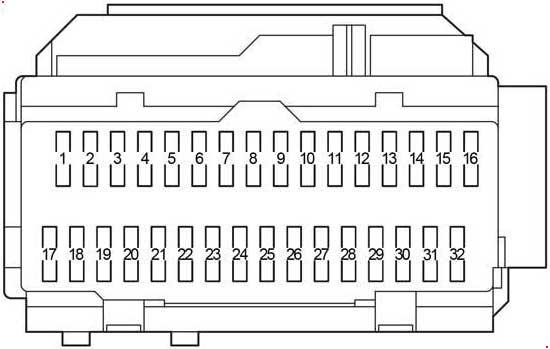

Диаграмма предохранителей салонного блока
Расшифровка предохранителей и реле
| 1 | 10A MIR HTR — Обогрев боковых зеркал |
| 2 | 7,5A RAD2 — Аудиосистема, навигация, развлекательный центр для пассажиров сзади |
| 3 | 15A PWR OUTLET — Розетка 12В в салоне |
| 4 | 15A CIG — Прикуриватель и зарядка устройств |
| 5 | 7,5A ECU ACC — Блокировка АКПП, климат-контроль, электрорегулировка зеркал |
| 6 | 7,5A GAUGE2 — Панель приборов и индикаторы |
| 7 | 7,5A IGN — ЭБУ двигателя EFI, SRS, Body ECU |
| 8 | 15A INJ — 2003-2006: ЭБУ впрыска топлива EFI |
| 7,5A IG2 — 2007-2010: ЭБУ впрыска топлива EFI | |
| 9 | 15A RR WIP — Задний дворник и омыватель |
| 10 | 30A WIP — Передний и задний стеклоочистители |
| 11 | 10A GAUGE1 — Лампы реверса, поворотники, аварийка |
| 12 | 15A S-HTR — Обогрев передних сидений |
| 13 | 20A WSH — Омыватели лобового и заднего стекол |
| 14 | 10A HTR — Вентилятор кондиционера |
| 15 | — |
| 16 | 10A ECU-IG — Парктроники, камера заднего вида, Body ECU, EFI, ABS, VSC, TRAC, A-TRAC, круиз, обогрев сидений, люк, дисплей, зеркало, стеклоподъемники, розетка 115В, третий ряд, память водительского кресла |
| 17 | 10A PANEL — Климат, обогрев сидений, аудио, навигация, сдвижные двери, багажник, дисплей, обогрев стекла, аварийка, подсветка приборов и зажигания |
| 18 | 10A TAIL — Габаритные огни, номерной знак |
| 19 | 25A S/ROOF — Электролюк |
| 20 | — |
| 21 | 15A AC INV — Инвертор 115В для розетки |
| 22 | 15A FR DEF — Обогрев зоны щеток |
| 23 | 7,5A AM1 — EFI, стартер |
| 24 | — |
| 25 | — |
| 26 | 10A STOP — Тормозные огни, доп. стоп, АКПП, ABS, VSC, TRAC, EFI, Body ECU |
| 27 | 25A P/W — Электростеклоподъемники, зеркала |
| 28 | 7,5A OBD — Диагностический OBD-II порт |
| 29 | 15A FOG — ПТФ (передние противотуманки) |
| 30 | — |
| 31 | — |
| 32 | 15A PA/ENT — Задние боковые окна |
Предохранители для прикуривателя и розетки в Toyota Sienna 2 — это №3 (15A PWR OUTLET) и №4 (15A CIG), отвечающие за питание в салоне.
На обратной стороне блока могут быть установлены дополнительные предохранители и реле для электрики Toyota Sienna XL20.

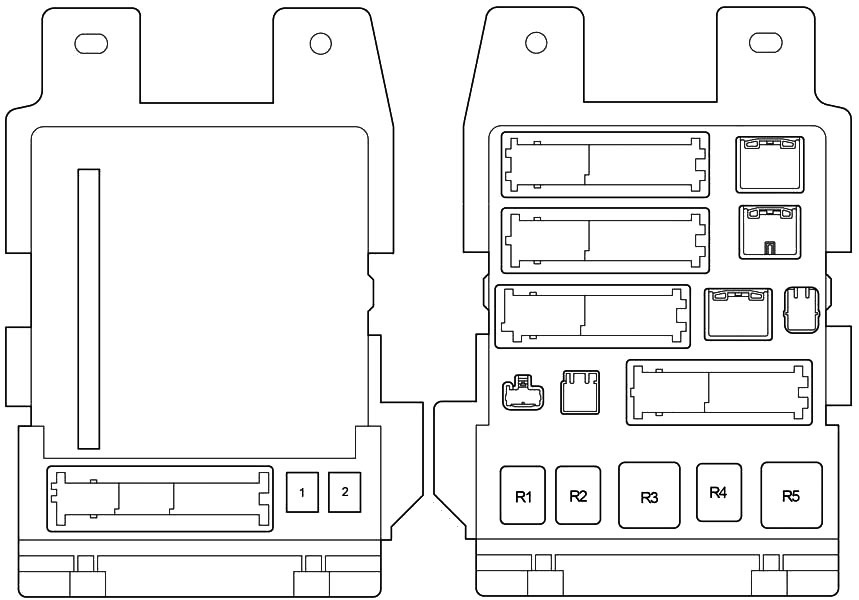

Диаграмма реле с обратной стороны
Назначение элементов
| 1 | 30A P/SEAT — Электрорегулировка сидений |
| 2 | 30A POWER — Электростеклоподъемники |
| Реле и предохранители | |
| R1 | Реле ПТФ |
| R2 | Реле габаритов и задних фонарей |
| R3 | Дополнительное реле ACC |
| R4 | Реле мощности PWR |
| R5 | Реле зажигания IG1 |
Вспомогательный блок предохранителей

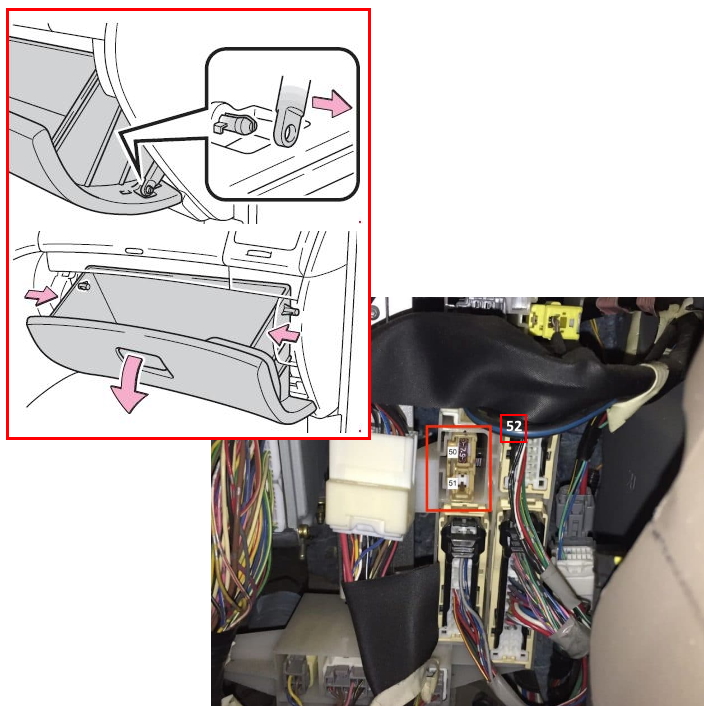

Этот дополнительный модуль предохранителей размещен в приборной панели за перчаточным ящиком (бардачком) в салоне Toyota Sienna 2.
Функции предохранителей
- 50 7,5A ST — ЭБУ впрыска топлива EFI
- 51 7.5A A/C — Кондиционер (механический)
- 52 5A SFT — Блокировка селектора АКПП
Прочие электрические компоненты в салоне

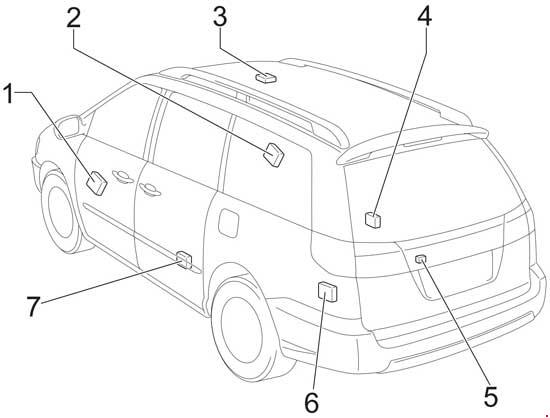

Диаграмма расположения
Описание элементов
- Контроллер левого бокового зеркала
- Контроллер правого бокового зеркала
- Модуль управления люком
- Контроллер правой сдвижной двери
- Реле заднего дворника
- Модуль багажного люка
- Контроллер левой сдвижной двери
Электрические блоки в моторном отсеке Toyota Sienna 2
Положение блоков под капотом

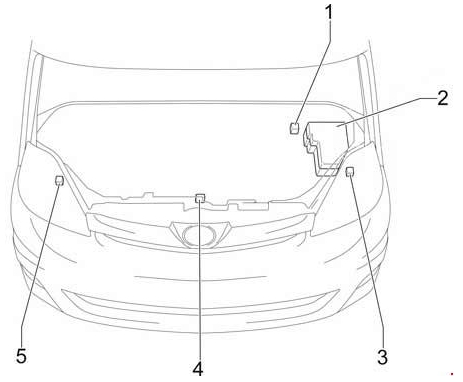

Схема расположения компонентов
Назначение блоков
- ECU системы стабилизации (Yaw Rate Sensor)
- Блок предохранителей и реле подкапотный
- Контроллер левой фары (HID или галоген)
- Модуль вентилятора охлаждения
- Контроллер правой фары
Подкапотный блок предохранителей и реле

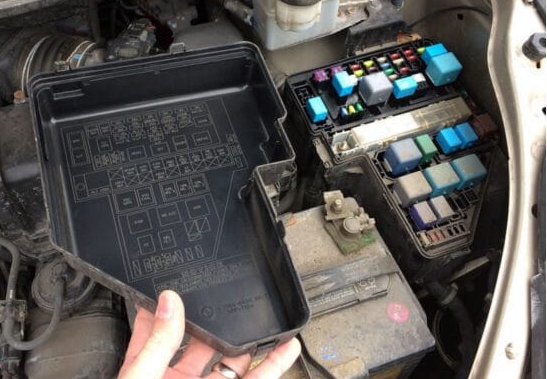

Пример фото расположения блока в моторном отсеке Toyota Sienna XL20

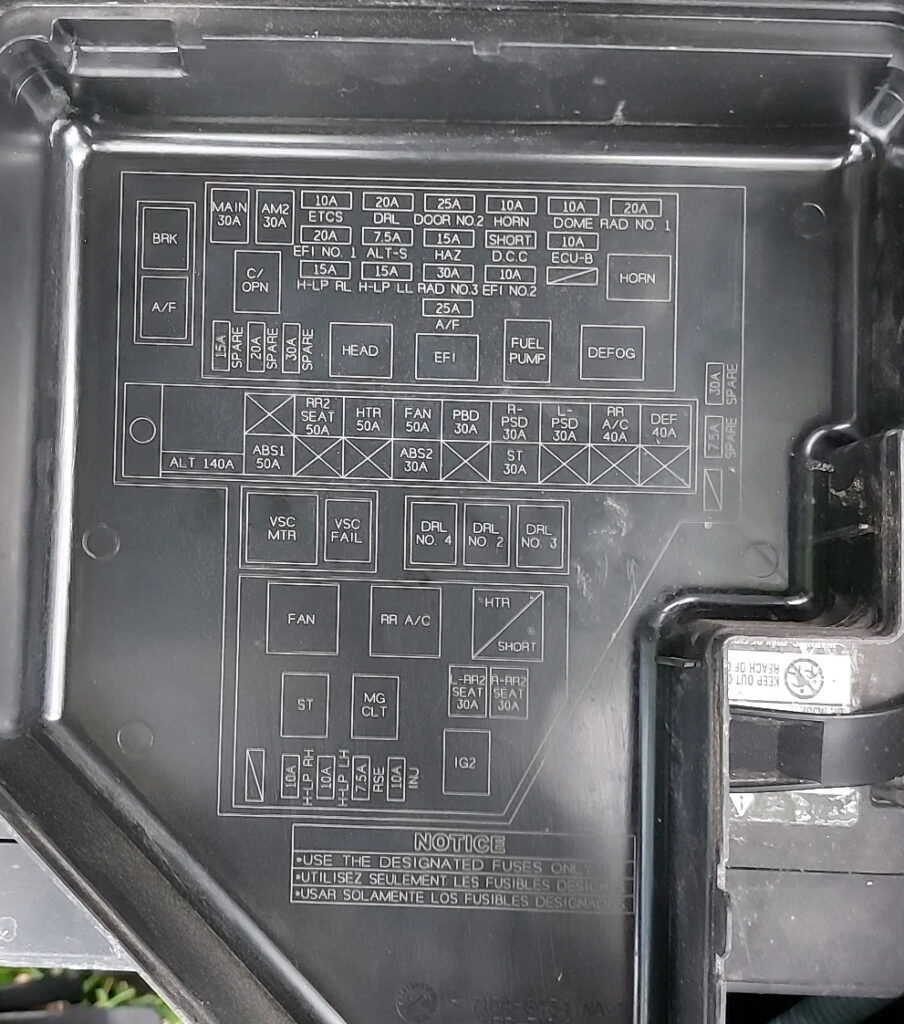

Всегда проверяйте функции предохранителей и реле по вашей схеме на внутренней стороне крышки блока для точной идентификации в Toyota Sienna 2.

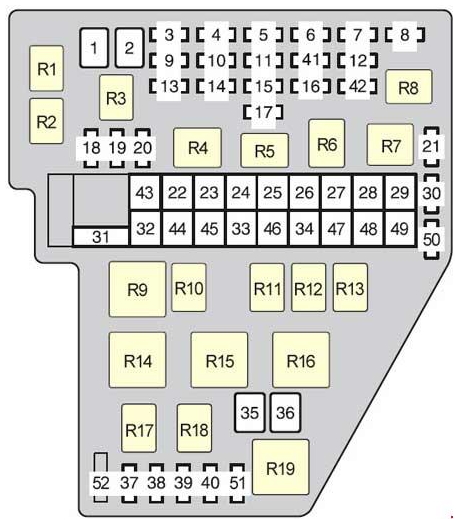

Полная схема подкапотного блока
Детальное описание
| 1 | 30A MAIN — Фары, DRL, предохранители H-LP RL/LL |
| 2 | 30A AM2 — Предохранители INJ, IGN, GAUGE2 |
| 3 | 10A ETCS — ЭБУ впрыска топлива EFI |
| 4 | 20A DRL — Дневные огни, предохранители H-LP RH/LH |
| 5 | 25A DOOR NO.2 — Центральный замок дверей |
| 6 | 10A HORN — Клаксон (сигнал) |
| 7 | 10A DOME — Салонное освещение, подсветка зеркал, дверей, багажника, MFD, моторный отсек |
| 8 | 20A RAD NO.1 — 2003-2006: Аудио, навигация |
| 15A RAD NO.1 — 2007-2010: Аудиосистема | |
| 9 | 20A EFI NO.1 — EFI, предохранитель EFI NO.2 |
| 10 | 7,5A ALT-S — Альтернатор и зарядка |
| 11 | 15A HAZ — Поворотники, hazard |
| 12 | 10A ECU-B — Сдвижные двери, AC, стеклоподъемники, приборы, Body ECU, беспроводник |
| 13 | 15A H−LP RL — Ближний свет правый |
| 15A H-LP RH — Дальний свет правый | |
| 14 | 15A H−LP LL — Ближний свет левый, ПТФ |
| 15A H-LP LH — Дальний свет левый | |
| 15 | 30A RAD NO.3 — Аудиосистема |
| 16 | 10A EFI NO.2 — ЭБУ впрыска топлива EFI |
| 17 | 25A A/F — Датчик A/F (воздух-топливо) |
| 18 | 15A SPARE — Резервный |
| 19 | 20A SPARE — Резервный |
| 20 | 30A SPARE — Резервный |
| 21 | 30A SPARE — Резервный |
| 22 | 50A RR2 SEAT — Третий ряд кресел |
| 23 | 50A HTR — Кондиционер, предохранитель A/C |
| 24 | 50A FAN — Вентилятор радиатора |
| 25 | 30A PBD — Электропривод багажника |
| 26 | 30A R-PSD — Правая сдвижная дверь |
| 27 | 30A L-PSD — Левая сдвижная дверь |
| 28 | 40A RR A/C — Задний кондиционер |
| 29 | 40A DEF — Обогрев заднего стекла, MIR HTR |
| 30 | 7,5A SPARE — Резервный |
| 31 | 140A ALT — Зарядка, предохранители RR A/C, HTR, FAN, PBD, PSD, DEF |
| 32 | 50A ABS1 — ABS, VSC, TRAC |
| 33 | 30A ABS2 — ABS, VSC, TRAC |
| 34 | 30A ST — Стартер |
| 35 | 30A L-RR2 SEAT — Левый третий ряд |
| 36 | 30A R-RR2 SEAT — Правый третий ряд |
| 37 | 10A H−LP RH — Дальний правый |
| 10A H-LP RL — Ближний правый | |
| 38 | 10A H−LP LH — Дальний левый |
| 10A H-LP LL — Ближний левый, ПТФ | |
| 39 | 7,5A RSE — Развлекательная система сзади |
| 40 | 2007-2010: ЭБУ EFI |
| 41 | Перемычка |
| 42 | — |
| 43 | — |
| 44 | — |
| 45 | — |
| 46 | — |
| 47 | — |
| 48 | — |
| 49 | — |
| 50 | — |
| 51 | — |
| 52 | Перемычка |
| Реле | |
| R1 | Стоп-сигналы (BRK) |
| R2 | A/F сенсор |
| R3 | Топливный насос (C/OPN) |
| R4 | Фары (HEAD) |
| R5 | ЭБУ двигателя (EFI) |
| R6 | Short Pin |
| R7 | Обогрев заднего стекла (DEFOG) |
| R8 | Сигнал |
| R9 | VSC мотор |
| R10 | VSC fail |
| R11 | DRL №4 |
| R12 | DRL №2 |
| R13 | DRL №3 |
| R14 | Вентилятор (FAN) |
| R15 | Задний AC (RR A/C) |
| R16 | Отопитель HTR (мех. AC) |
| Перемычка (авто AC) | |
| R17 | Стартер (ST) |
| R18 | Компрессор AC (MG CLT) |
| R19 | — |
Если у вас есть дополнения к схемам предохранителей Toyota Sienna 2 — делитесь в комментариях.
