Предохранители Toyota Noah, Voxy, Esquire

Toyota Noah 80 кузов относится к третьему поколению модели Toyota Noah, выпускавшейся с 2014 по 2022 год (включая 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022 годы) на единой платформе с Toyota Esquire и Toyota Voxy. В течение этого периода автомобиль подвергся нескольким рестайлингам и улучшениям. В этой статье мы подробно разберем предохранители и реле для Toyota Noah, Voxy и Esquire, включая схемы блоков, их расположение, а также спецификацию предохранителя прикуривателя и розетки для надежной электрики Toyota Noah 80, предохранители Voxy, реле Esquire.

Конфигурация блоков предохранителей и реле, а также назначение компонентов могут отличаться от изображенных в зависимости от модификации.

Расположение блока в салоне

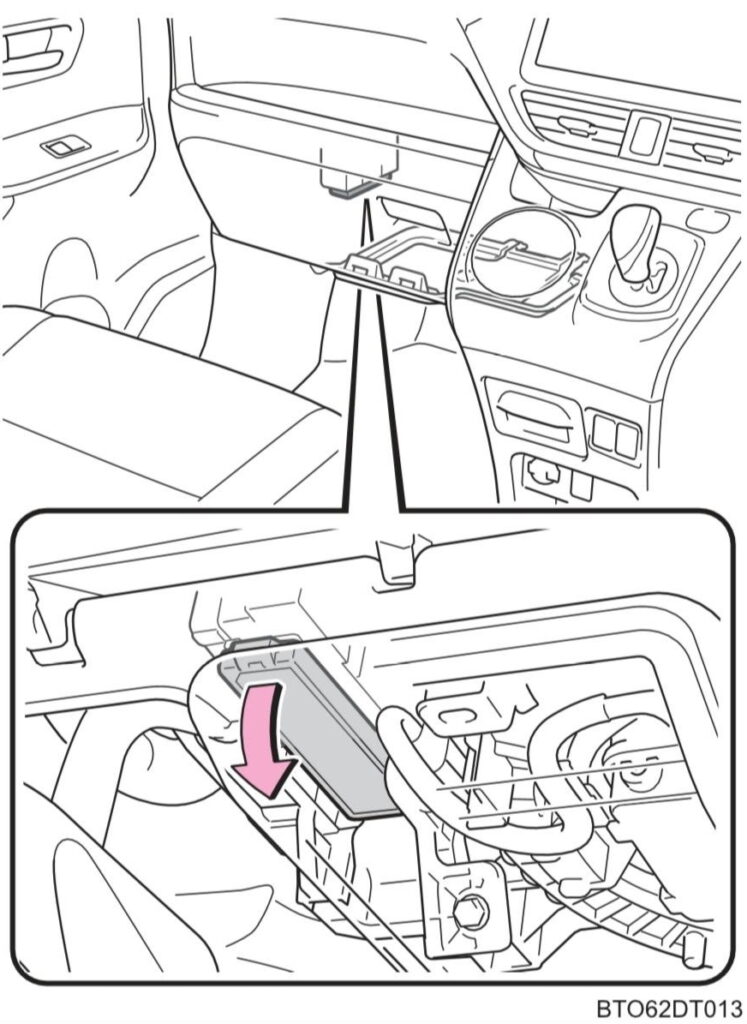

Блок предохранителей в интерьере Toyota Noah, Voxy и Esquire размещен в нижней секции приборной панели слева, за бардачком, для удобного доступа к электрике салона.

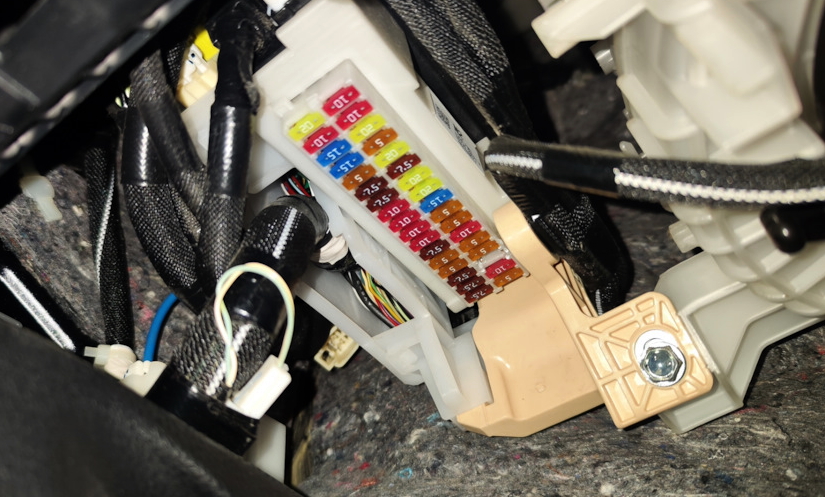

Чтобы добраться до блока, снимите защитную панель. Внешний вид блока предохранителей и реле в салоне Toyota Noah 80 выглядит примерно так.

Всегда проверяйте функции предохранителей и реле по схемам на внутренней стороне крышки блока для вашей версии Toyota Noah, Voxy или Esquire.

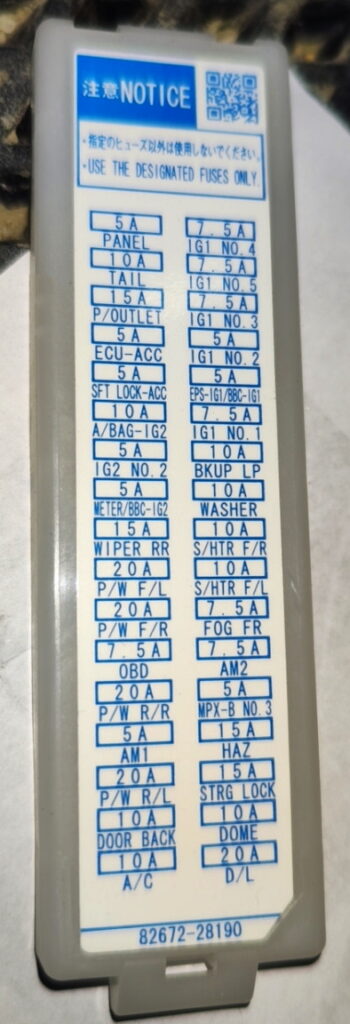

Схема предохранителей салонного блока

Расшифровка предохранителей в салоне

5A PANEL	Подсветка приборной панели, различные выключатели
10A TAIL	Габаритные огни, освещение номерного знака
15A P/OUTLET	Розетка прикуривателя в Toyota Noah, Voxy, Esquire
5A ECU-ACC	Электрические системы доступа
5А SFT LOCK-ACC	Блокировка селектора АКПП
10A A/BAG-IG2	Система SRS подушек безопасности, индикатор ремней
5A IG3 NO.2	Приборная панель
5A METER/BBC-IG2	Комбинация приборов
15A WIPER RR	Задний дворник
20A P/W F/L	Левый передний стеклоподъемник
20A P/W F/R	Правый передний стеклоподъемник
7,5А ODB	Диагностический OBD-разъем
20A P/W R/R	Правый задний стеклоподъемник
5A AM1	Система зажигания и запуска
20A P/W R/L	Левый задний стеклоподъемник
10A DOOR BACK	Электропривод задней двери
10А A/C	Кондиционер, вентиляция салона

7,5A IG1 NO.4	Приборная панель
7,5A IG1 NO.5	Приборная панель
7,5A IG1 NO.3	Приборная панель
5A IG1 NO.2	Приборная панель
5A EPS-IG1/BBC-IG1	Приборная панель и усилитель руля
10A IG1 NO.1	Приборная панель
10A BKUP LP	Лампы заднего хода
10A WASHER	Омыватель стекол
10A S-HTR F/R	Подогрев правого переднего сиденья
10A S-HTR F/L	Подогрев левого переднего сиденья
7,5A FOG FR	Передние противотуманки
7,5A AM2	ЭБУ двигателя
5A MPX-B NO.3	Бортовой компьютер, открытие багажника, Smart Entry, иммобилайзер, запуск, блокировка руля, беспроводные системы
15A HAZ	Аварийка и указатели поворота
15A STRG LOCK	Электроблокировка руля
10A DOME	Салонное освещение, багажник, Smart Entry, иммобилайзер, беспроводные функции
20A D/L	Центральный замок дверей

Дополнительно в салоне, под приборной панелью со стороны водителя, может находиться отдельный блок реле для Toyota Noah 80.

Блок предохранителей в моторном отсеке

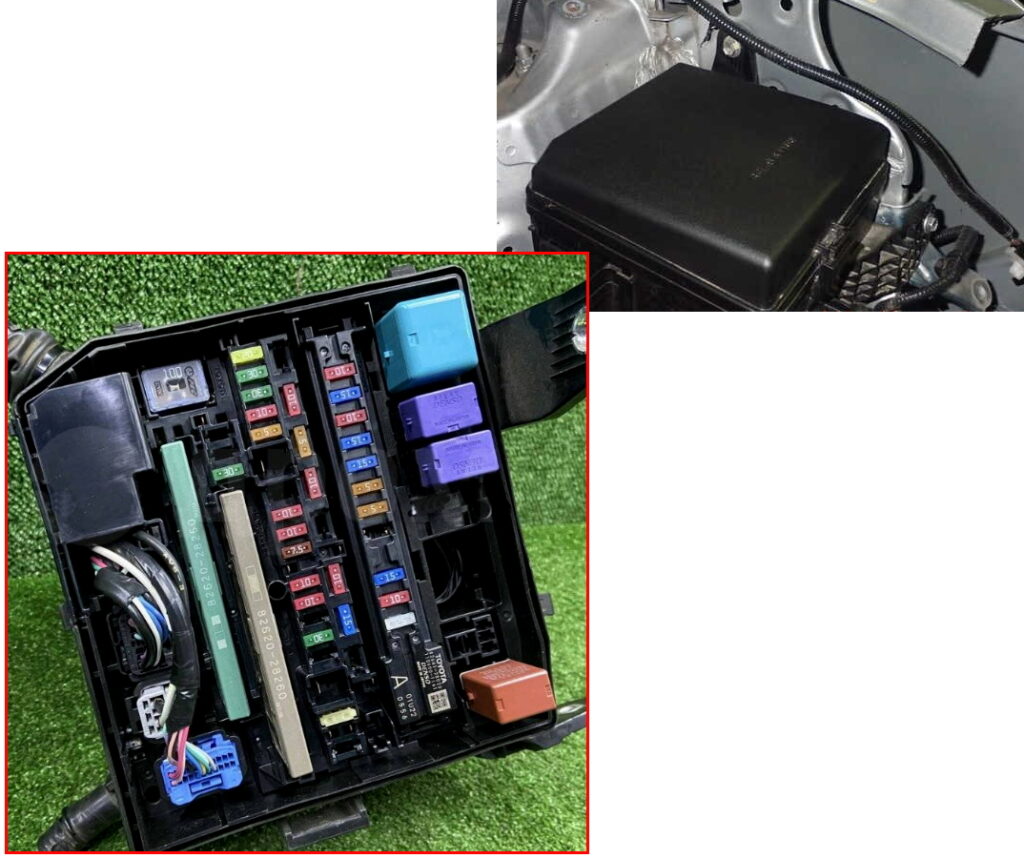

В engine bay слева от двигателя расположен основной блок с предохранителями и реле для систем Toyota Noah, Voxy, Esquire.

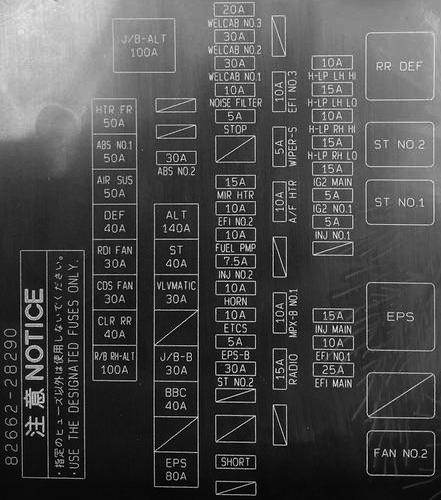

Схема блока под капотом

Описание компонентов подкапотного блока

100A J/B-ALT	Альтернатор, связанные предохранители: «ECU-IG NO.2», «HTR-IG», «WIPER», «RR WIPER», «WASHER», «ECU-IG NO.1», «ECU-IG NO.3», «SEAT HTR», «AM1», «DOOR», «STOP», «FR DOOR», «POWER», «RR DOOR», «RL DOOR», «OBD», «ACC-B», «RR FOG», «FR FOG», «DEF», «TAIL», «SUNROOF», «DRL»

50A HTR FR	Передний нагреватель (кондиционер)
20A ABS NO1	Антиблокировочная система ABS
50A AIR SUS	Пневматическая подвеска
40A DEF	Обогрев заднего стекла
30A RDI FAN	Вентилятор радиатора охлаждения
30A CDS FAN	Вентилятор кондиционера
40A CLR RR	Задний кондиционер
100A R/B RH-ALT	Альтернатор, связанные предохранители: «ECU-IG NO.2», «HTR-IG», «WIPER», «RR WIPER», «WASHER», «ECU-IG NO.1», «ECU-IG NO.3», «SEAT HTR», «AM1», «DOOR», «STOP», «FR DOOR», «POWER», «RR DOOR», «RL DOOR», «OBD», «ACC-B», «RR FOG», «FR FOG», «DEF», «TAIL», «SUNROOF», «DRL»

40A ST	Стартер и запуск двигателя
30A VLV MATIC	Система Valvematic
80A EPS	Электроусилитель руля EPS

10A NOISE FILTRE	Фильтр помех
5A STOP	Сигналы стопов
15A MIR HTR	Подогрев боковых зеркал
10A EFI NO.2	Электронный впрыск топлива EFI
10A FUEL PUMP	Электробензонасос
7,5A INJ NO.2	Инжекторы впрыска
10А HORN	Клаксон, сигнал
10A ETCS	Электронный дроссель ETCS
10A A/F HTR	Нагреватель лямбда-зонда A/F
15А RADIO	Аудиосистема, приемник

10А H-LP LH HI	Левый дальний свет фар
15А H-LP LH LO	Левый ближний свет фар
10А H-LP RH HI	Правый дальний свет фар
15А H-LP RH LO	Правый ближний свет фар

RR DEF	Реле обогрева заднего стекла
ST	Реле стартера
FAN	Реле вентилятора охлаждения
