Toyota Carina E — это шестое поколение популярной линейки Carina, производившейся в период с 1992 по 1998 год в кузовах хэтчбек (лифтбек), седан и универсал (вагон). Модель подверглась рестайлингу в ходе выпуска. Она выступает европейской модификацией девятого поколения леворульной Toyota Corona T190. Эти автомобили имеют много общего, но основное различие заключается в расположении рулевого колеса. В этой статье мы разберем расположение и схемы блоков предохранителей и реле для Toyota Carina E (Corona T190), включая предохранитель прикуривателя, чтобы помочь владельцам с ремонтом и диагностикой электрики.
Конфигурация блоков предохранителей и функции их элементов может варьироваться в зависимости от рынка (Carina E или Corona T190), комплектации электрики, типа силового агрегата и года производства.
Блок предохранителей в салоне
Главный блок предохранителей в интерьере автомобиля размещен на приборной панели за защитной панелью.

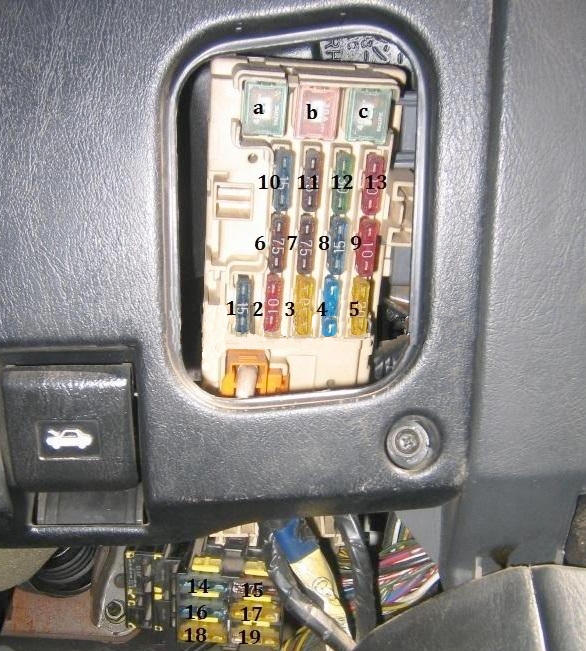

Фото-схема расположения
Расшифровка элементов
| а | 40A АМ1 (цепь АМ1 от замка зажигания: ACC, IG1, ST1) |
| b | 30A POWER (электростеклоподъемники, люк, центральный замок) |
| с | 40A DEF (обогрев заднего стекла) |
| 1 | 15A STOP (тормозные сигналы) |
| 2 | 10A TAIL (габаритные огни) |
| 3 | 20А TAIL MAIN (основные габариты) |
| 4 | 15А ECU-IG (электроника АКПП, АБС, блокиратор селектора) |
| 5 | 20А WIPER (щетки стеклоочистителя) |
| 6 | 7,5А ST (запуск двигателя) |
| 7 | 7,5А IGN (система зажигания) |
| 8 | 15А CIG & RAD (прикуриватель, аудиосистема, часы, антенна) |
| 9 | 10А TURN (поворотники) |
| 10 | 15А ECU-В (АБС, питание центрального замка) |
| 11 | 7,5А PANEL (подсветка приборной панели и бардачка) |
| 12 | 30А FR DEF (обогрев лобового стекла) |
| 13 | 10А GAUGE (приборная панель) |
| 14 | 20А SEAT HTR (подогрев сидений) |
| 15 | 10А MIR HTR (обогрев боковых зеркал) |
| 16 | 20А FUEL HTR (подогрев топлива) |
| 17 | 15А FR DEF IAJP (увеличение оборотов ХХ при обогреве лобового стекла) |
| 18 | 7,5А RR DEF 1/UP (увеличение оборотов ХХ при обогреве заднего стекла) |
| 19 | 15А FR FOG (передние противотуманки) |
Предохранитель прикуривателя в Toyota Carina E — это элемент №8 номиналом 15А.
Блоки в моторном отсеке
В подкапотном пространстве могут быть установлены несколько блоков предохранителей и реле для различных систем автомобиля.

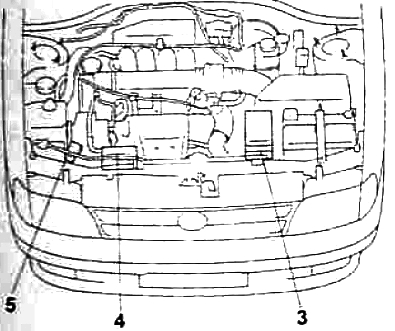

Общая схема размещения блоков предохранителей и реле
Обозначения
- 3 — главный блок реле и предохранителей Toyota Carina E
- 4 — отдельный блок реле
- 5 — дополнительный блок с предохранителями и реле
Главный блок подкапотный
Этот блок может иметь разные исполнения в зависимости от модификации.

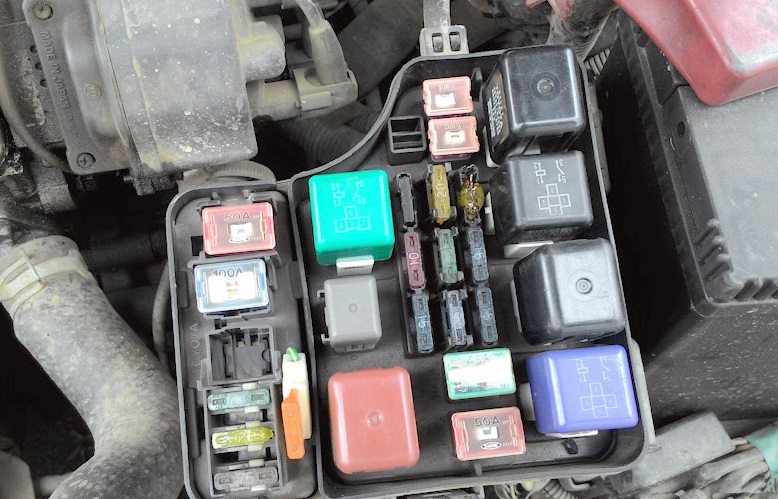

Фото-пример
Вариант №1

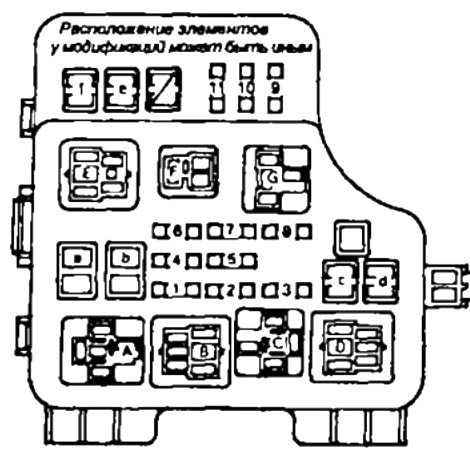

Диаграмма схемы
Функции элементов
| Предохранители в блоке под капотом | |
| а | 50A HTR (система отопителя) |
| b | 40A MAIN (основная плавкая вставка) |
| с | 30A CDS (вентилятор конденсора) |
| d | 30A RDI (вентилятор радиатора кондиционера) |
| e | 100A ALT (генератор зарядки) |
| f | 50А ABS (антиблокировочная система) |
| 1 | 15A HEAD RH* (правая фара ближнего света) |
| 2 | 15A HEAD LH* (левая фара ближнего света) |
| 3 | 15A EFI (электронный впрыск топлива) |
| 4 | запасной |
| 5 | запасной |
| 6 | 15A HAZARD (аварийная сигнализация) |
| 7 | 10A HORN (гудок) |
| 8 | — |
| 9 | 7,5A ALT SENCING (датчик зарядки) |
| 10 | 20А DOME (домашнее освещение и приводы салона) |
| 11 | 30А AM2 (цепь AM3 замка зажигания: IG2, ST2) |
| Реле в блоке | |
| А | STARTER — реле стартера |
| В | HEATER — реле отопителя |
| С | EFI MAIN — основное реле впрыска |
| D | ENGINE MAIN — главное реле двигателя |
| Е | HEAD — реле фар |
| F | HORN — реле сигнала |
| G | FAN №1 — реле вентилятора радиатора |
Вариант №2

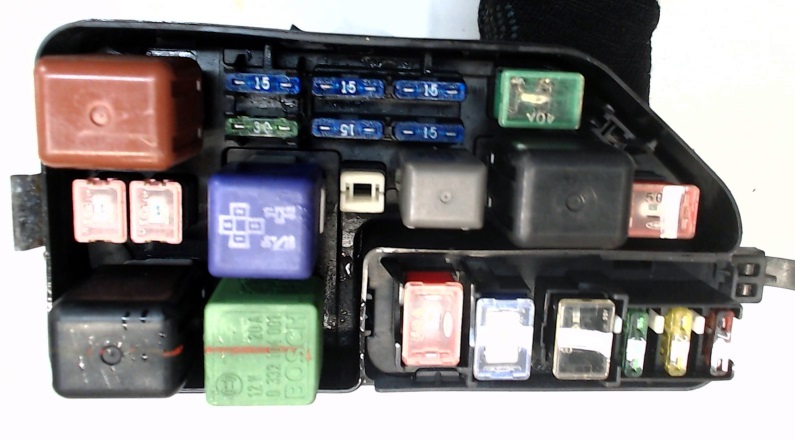

Фото-пример блока

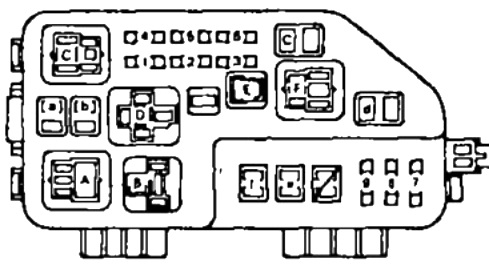

Схема предохранителей
Расшифровка схемы
| a | CDS (вентилятор конденсора) |
| b | RDI (вентилятор радиатора кондиционера) |
| c | MAIN (основная плавкая вставка) |
| d | HTR (отопитель) |
| e | 100A ALT (генератор зарядки) |
| f | 50А ABS (система АБС) |
| 1 | |
| 2 | HEAD LH (левая фара) |
| 3 | HORN (гудок) |
| 4 | |
| 5 | HEAD RH* (правая фара) |
| 6 | HAZARD (аварийная сигнализация) |
| 7 | 7,5A ALT SENCING (датчик зарядки) |
| 8 | 20А DOME (освещение и приводы салона) |
| 9 | 30А AM2 (цепь AM3 замка зажигания: IG2, ST2) |
| Реле | |
| A | ENGINE MAIN — главное реле двигателя |
| В | FAN №1 — реле вентилятора радиатора |
| C | HEAD — реле фар |
| D | STARTER — реле стартера |
| E | HORN — реле гудка |
| F | HEATER — реле отопителя |
Отдельный блок реле

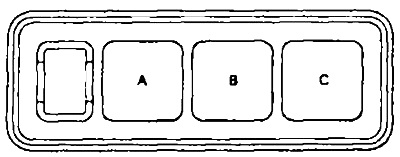

Схема блока реле под капотом
Расшифровка реле
- A — A/C FAN №2 — реле вентилятора кондиционера №2
- B — A/C FAN №3 — реле вентилятора кондиционера №3
- C — A/C MG CLT — реле муфты компрессора кондиционера
Это полное описание систем предохранителей и реле для Toyota Carina E и Corona T190. Если у вас есть дополнения или вопросы по схемам — делитесь в комментариях.
