Предохранители Toyota Avalon I (1994–1999)

Первое поколение Toyota Avalon (код X10) производилось с 1994 по 1999 год. В этой статье мы подробно разберем предохранители и реле Toyota Avalon 1, включая схемы блоков предохранителей, их расположение, а также иллюстрации. Особое внимание уделим предохранителю прикуривателя и основным электрическим компонентам автомобиля.

Функции предохранителей и реле могут варьироваться в зависимости от года выпуска Toyota Avalon, комплектации и рынка сбыта вашего автомобиля.

Блоки в салоне

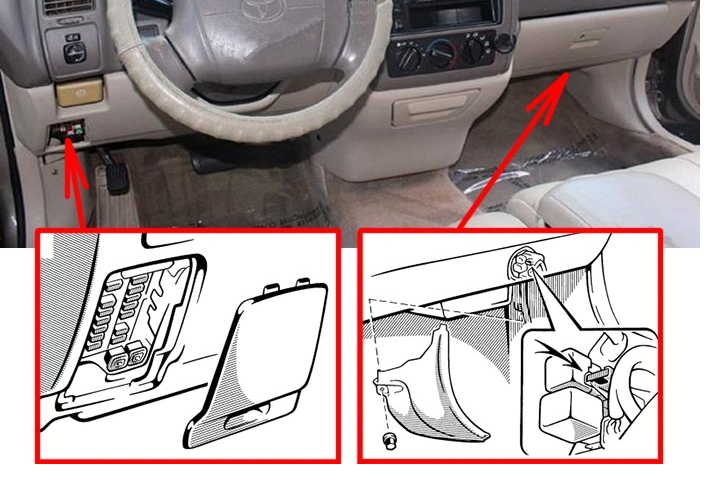

Расположение

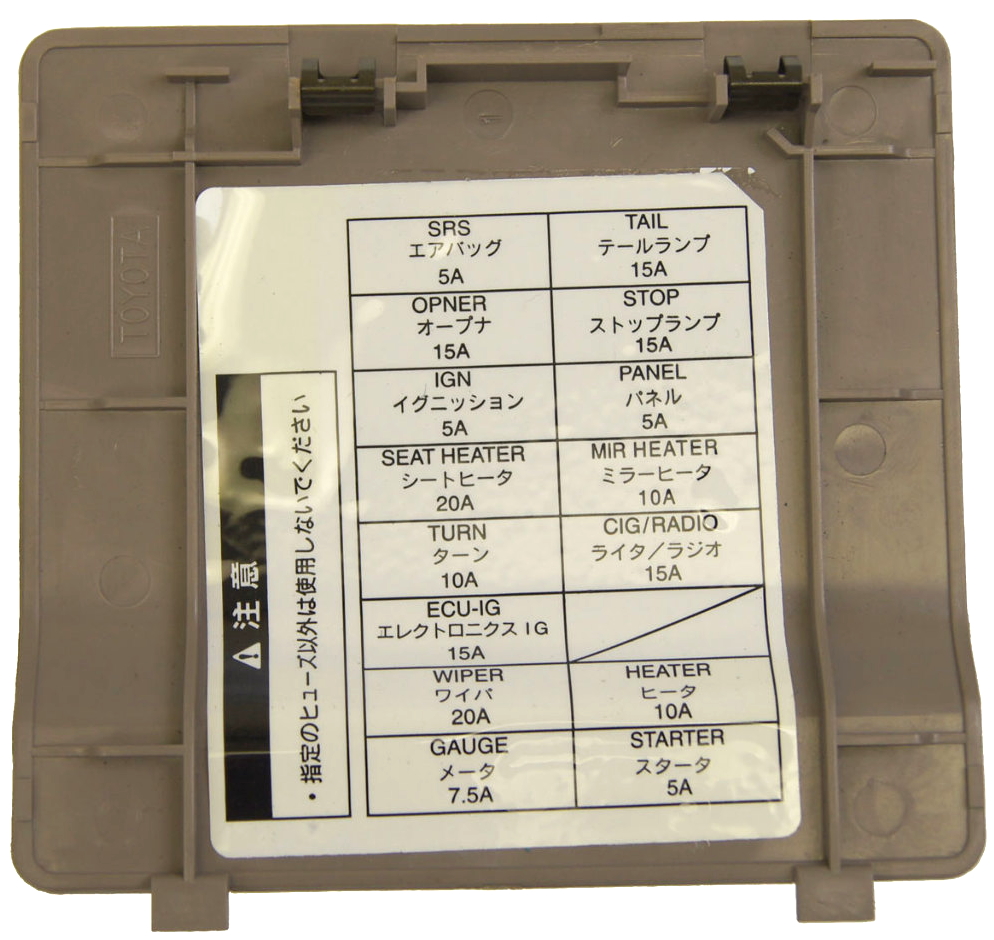

Проверяйте данные по схемам на внутренней стороне крышки блока предохранителей в вашей Toyota Avalon.

Общая схема

Описание

24	5A SRS — Система подушек безопасности SRS, преднатяжители ремней безопасности
25	5A IGN — Указатели и приборы, система подушек безопасности SRS, преднатяжители ремней безопасности, система многопортового впрыска топлива/система последовательного много портового впрыска топлива
26	20A SEAT HEATER — Обогрев сидений
27	7,5A TURN — Огни указателей поворота, аварийная мигалка
28	10A ECU-IG — Система круиз-контроля, антиблокировочная система тормозов, система блокировки переключения передач, система блокировки дверей с электроприводом, электрические вентиляторы охлаждения
29	20A WIPER — Стеклоочистители и омыватель лобового стекла, очиститель фар
30	7,5A GAUGE — Указатели и счетчики, подсветка багажника, освещение салона, система зарядки, автоматическая трансмиссия с электронным управлением, система круиз-контроля, система блокировки дверей с электроприводом, индикаторы напоминания об обслуживании и звуковой сигнал, система автоматического управления светом, система дневных ходовых огней
31	15A TAIL — Стояночные огни, фонари освещения номерного знака, задние фонари, передние боковые указатели поворота
32	15A STOP — Стоп-сигналы, система круиз-контроля, высоко расположенные стоп-сигналы, антиблокировочная тормозная система, система блокировки переключения передач, система многопортового впрыска топлива /система последовательного многопортового впрыска топлива
33	5A PANEL — Приборы и счетчики, автомобильная аудиосистема, прикуриватель, подсветка перчаточного ящика, часы, автоматическая трансмиссия с электронным управлением, система кондиционирования воздуха, индикаторы напоминания об обслуживании, указатели поворота, аварийная мигалка, очиститель фар, обогрев сидений
34	10A MIRROR HEATER — Обогреватели зеркал
35	15A CIG/RADIO — Прикуриватель, освещение салона, часы, система подушек безопасности SRS, преднатяжители ремней безопасности, система блокировки переключения передач, автоматическая трансмиссия с электронным управлением, система кондиционирования воздуха, система зажигания, противоугонная система, система управления наружными зеркалами заднего вида, автомобильная аудиосистема, индикаторы напоминания об обслуживании
36	10A HEATER — Система кондиционирования воздуха, антиобледенитель заднего стекла, система запуска двигателя
37	5A STARTER — Система стартера
38	10A A.C — Система кондиционирования воздуха
42	30A DOOR — Система электропривода замков дверей, электропривод сидений
43	40A RR DEF — Размораживатель заднего стекла
44	30A POWER — Электрическое стекло, электрическая лунная крыша

За функционирование прикуривателя в Toyota Avalon 1 отвечает предохранитель №35 номиналом 15A, расположенный в салонном блоке.

Блоки под капотом

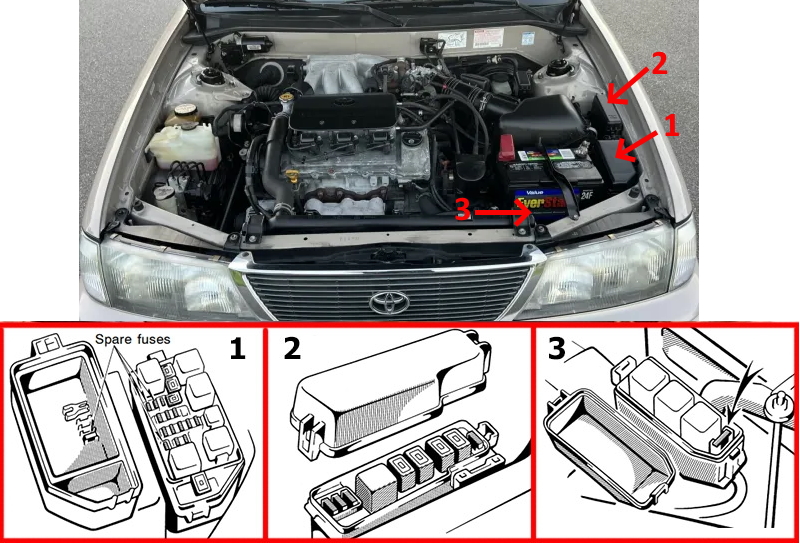

Расположение

Фото — пример

Пример схемы блока 2

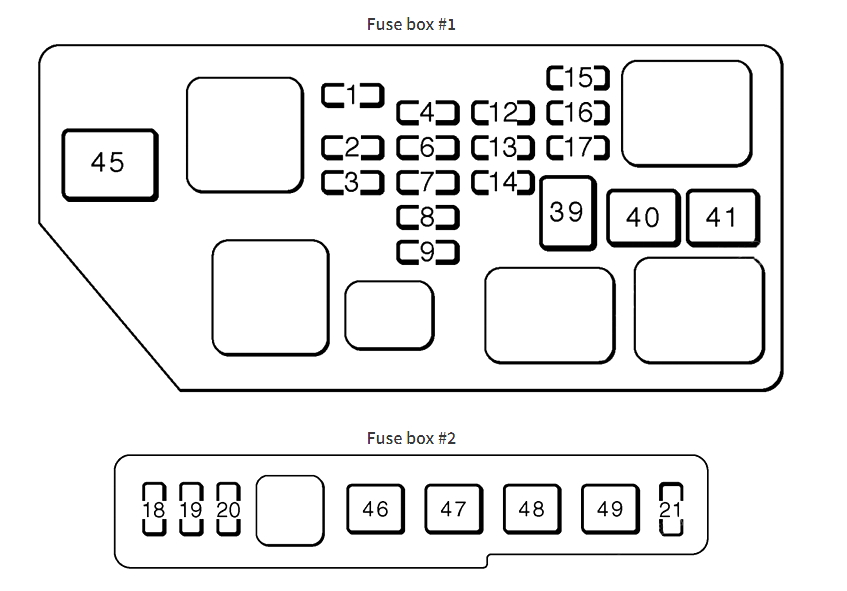

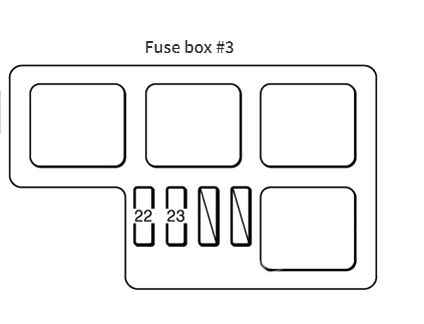

Общая схема

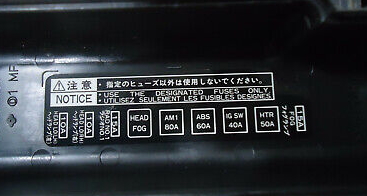

Обозначение

1	7,5A SPARE — Запасные
2	15A EFI — Система многопортового впрыска топлива/ система последовательного многопортового впрыска топлива, система кондиционирования воздуха, электрическая система холостого хода, электронно-управляемая автоматическая трансмиссия
3	10A HORN — Сирена, Сигнал
4	7,5A OBD. TRAC — Бортовая система диагностики
5	7,5A OBD — Бортовая система диагностики
6	10A HAZ — Сигналы поворота, аварийная мигалка
7	7,5A DOME — Внутренний свет, персональный свет, свет в зеркале заднего вида, люстрационный свет в дверях, свет в замке зажигания, свет в багажнике, управление замками дверей с электроприводом, запирание с помощью беспроводной системы дистанционного управления, противоугонная система, система автоматического управления светом, система дневных ходовых огней, индикаторы напоминания об обслуживании и звуковой сигнал, часы
8	15A HEAD (LH) / — Без DRL: Левая фара.
8	HEAD HI (LH) — С DRL: Левая фара (дальний свет)
9	15A HEAD (RH) / — Без DRL: Правая фара.
9	HEAD HI (RH) — С DRL: Правая фара (дальний свет)
12	5A ALT-S — Система зарядки
13	30A AM2 — Приборы и счетчики, система подушек безопасности SRS, преднатяжители ремней безопасности, система многопортового впрыска топлива/система последовательного многопортового впрыска топлива, система запуска двигателя
14	5A ECU-B — Система круиз-контроля, система кондиционирования воздуха
15	15A SPARE — Запасной
16	30A SPARE — Запасной
17	15A TEL — Нет цепи
18	10A HEAD LO (LH) — Левая фара (ближний свет)
19	10A HEAD LO (RH) — Правая фара (ближний свет)
20	15A RAD No.1 — Автомобильная аудиосистема
21	15A FOG — 1995-1997: Не используется.
21	1998-1999: Передние противотуманные фары
22	25A A/F — Воздушный/ топливный отопитель
23	5A DRL — Система дневных ходовых огней
39	40A MAIN — Предохранители «HEAD (LH)», «HEAD HI (LH)», «HEAD (RH)» и «HEAD HI (RH)»
40	30A RDI — Электрические вентиляторы охлаждения
41	30A CDS — Электрические вентиляторы охлаждения
45	120A ALT — Система зарядки
46	80A AM1 — Предохранители «RR DEF», «DOOR», «POWER», «TAIL», «PANEL», «SEAT HEATER», «SRS» и «STOP»
47	60A ABS — Антиблокировочная система тормозов
48	40A IG SW — Предохранители «CIG/RADIO» и «GAUGE»
49	50A HTR — Предохранитель «A.C.»
