Toyota Avalon пятого поколения производилась в период с 2018 по 2024 год под кодовым обозначением X50, включая модели 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годов. За эти годы автомобиль подвергся обновлению в виде фейслифтинга. В этой статье мы разберем расположение и схемы блоков предохранителей и реле для Toyota Avalon 5, с акцентом на предохранитель прикуривателя, чтобы помочь владельцам с ремонтом и диагностикой электрики.
Функции предохранителей и реле в Toyota Avalon могут варьироваться в зависимости от конкретного года выпуска и комплектации электрического оборудования вашего авто.
Блок предохранителей в пассажирском отсеке

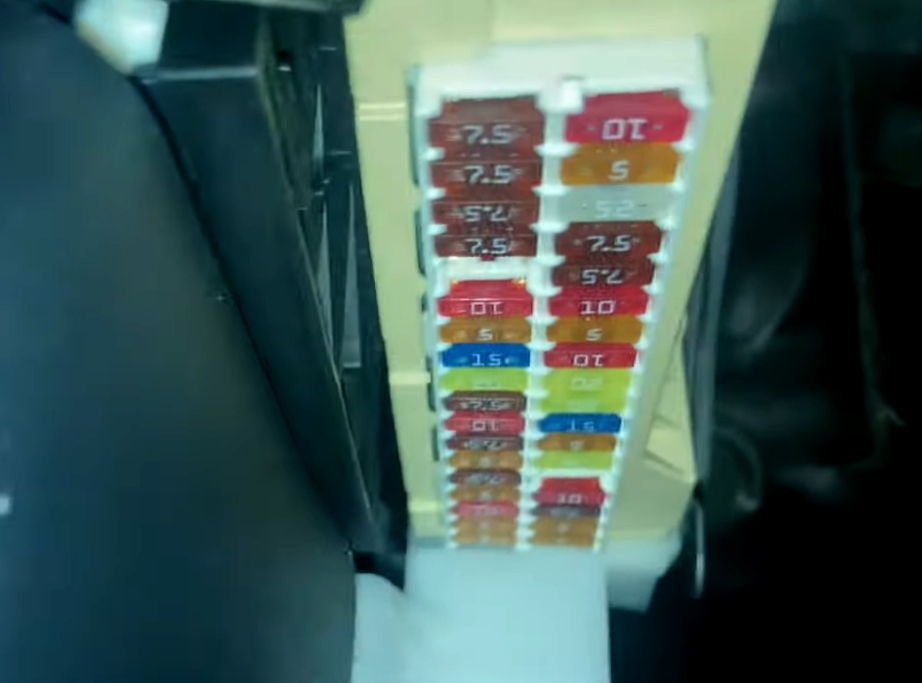

В интерьере Toyota Avalon блок с предохранителями размещен слева под приборной панелью, удобный для доступа без специальных инструментов.
Иллюстративное фото

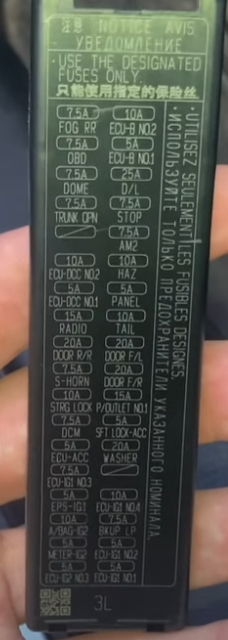

Диаграмма блока
Расшифровка предохранителей
| FOG RR | Задние противотуманные фонари |
| ECU-B NO.2 | Индикация обнаружения ключа, датчик давление в шинах |
| OBD | Диагностический разъем |
| ECU-B NO.1 | Система беспроводного управления, блок управления электро оборудованием кузова, VSC, интеллектуальная система входа и запуска, часы |
| DOME | Освещение салона, система открывания двери багажника, интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, система беспроводного управления |
| D/L | Центральный замок |
| TRUNK OPN | Замок багажника |
| STOP | Лампы стоп-сигнала |
| AM2 | Система открывания двери багажника, интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, система беспроводного управления |
| ECU-DCC NO.2 | ABS, кондиционер, аудио система, система автоматического освещения, система открывания двери багажника, монитор, комбинация приборов, круиз-контроль, центральный замок, двойная блокировка, динамический радар круиз-контроля, блок управления двигателем, интеллектуальная система входа и запуска, EPS, передний противотуманный свет, лючок бензобака, активная система управления воздушными заслонками, фары, корректор света фар, гибридная система, подсветка, иммобилайзер, система интеллектуальной парковки, освещение салона, система контроля полос движения, система автоматического отключения указателей поворота, зуммер света, навигация, стеклоподъемники, система предотвращения столкновения, задний противотуманный свет, зеркала с электроприводом |
| HAZ | Аварийная сигнализация |
| ECU-DCC NO.1 | ABS, TRC, VSC |
| PANEL | Выключатель VSC OFF, комбинация приборов, выключатель BSM, выключатель полного привода, выключатель обогрева зоны покоя щеток, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, системы помощи при парковке, выключатели подогрева сидений, розетки, выключатель привода двери багажника, блок управления кондиционером, выключатель обогрева заднего стекла, аудио система, кнопки на руле, подсветка подстаканников |
| RADIO | Аудио система |
| TAIL | Габаритный свет, освещение номерного знака, противотуманный свет |
| DOOR R/R | Стеклоподъемники задние двери |
| DOOR F/L | Стеклоподъемники передная левая дверь |
| S-HORN | Противоугонная система |
| DOOR F/R | Стеклоподъемники передная правая дверь |
| STRG LOCK | Блокировка руля |
| P/OUTLET NO/1 | Розетка, Прикуриватель |
| DCM | Телематическая система |
| SFT LOCK-ACC | Блокировка селектора коробки передач |
| ECU-ACC | Аксессуары. Проверить |
| WASHER | Омыватель стекла |
| ECU-IG1 NO.3 | Мониторинг слепых зон |
| EPS-IG1 | Электропривод руля |
| ECU-IG1 NO.4 | Динамический радар круиз-контроля, блок управления двигателем, интеллектуальная система входа и запуска, EPS, передний противотуманный свет, лючок бензобака, активная система управления воздушными заслонками, фары, корректор света фар, гибридная система, подсветка, иммобилайзер, система интеллектуальной парковки, освещение салона, система контроля полос движения, система автоматического отключения указателей поворота, зуммер света, навигация, стеклоподъемники, система предотвращения столкновения, задний противотуманный свет, зеркала с электроприводом, индикатор ремня безопасности, блокировка селектора коробки передач, люк, SRS, система запуска, блокировка руля, габаритный свет, телематическая система, противоугонная система, система контроля давления в шинах, TRC, указатели поворота (аварийная сигнализация), система предупреждения пешеходов (генератор шума), VSC, система беспроводной зарядки, система беспроводного управления |
| A/BAG-IG2 | SRS, индикатор ремня безопасности |
| BKUP LP | Лампы заднего хода, аудио система, монитор, навигация |
| METER-IG2 | Измерительные приборы |
| ECU-IG1 NO.2 | ABS, TRC, VSC |
| ECU-IG2 NO.3 | ABS, круиз-контроль, динамический радар круиз-контроля, гибридная система, блок управления электро оборудованием кузова (CAN), блокировка селектора коробки передач, телематическая система, TRC, система предупреждения пешеходов (генератор шума), VSC |
| ECU-IG1 NO.1 | Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, анти запотеватель заднего стекла, анти запотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора, Blind Spot Monitor |
Предохранитель для прикуривателя в Toyota Avalon маркирован как P/OUTLET. Дополнительный элемент защиты для розетки находится также в моторном отсеке под капотом.
В верхнем секции блока размещены предохранители для электростеклоподъемников и регулировки сидений на электроприводе. Кроме того, за бардачком могут быть расположены отдельные реле для различных систем.

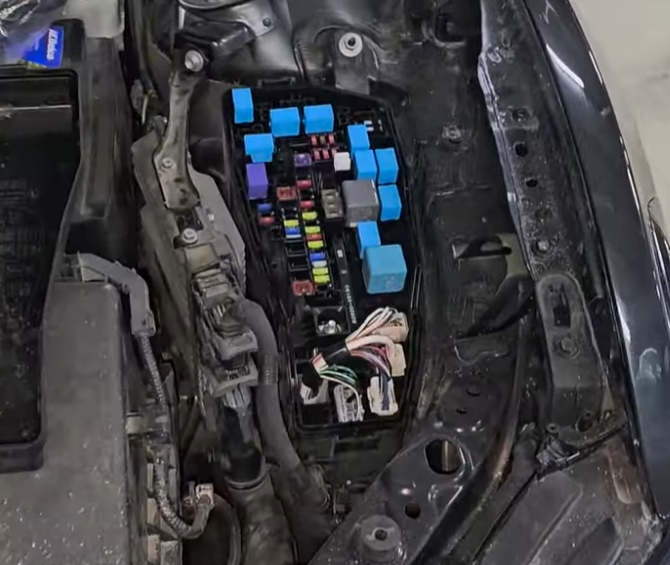

Блоки предохранителей в моторном отсеке

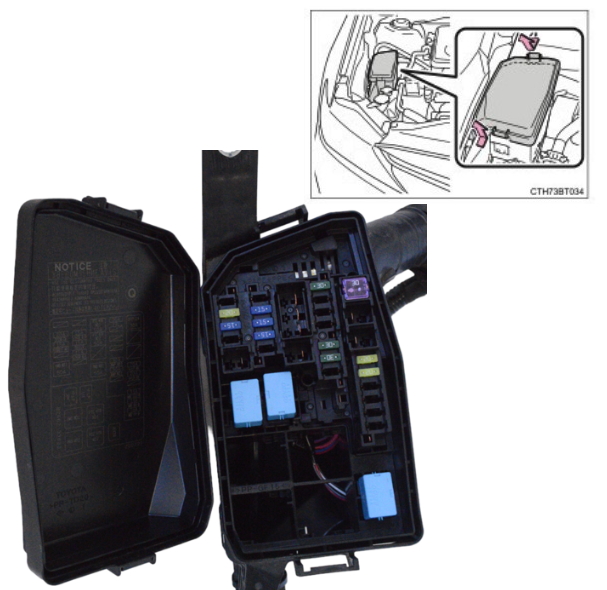

В двигательном комパートменте основной блок предохранителей и реле Toyota Avalon установлен слева от капота, скрытый под пластиковой крышкой для защиты от влаги и пыли.

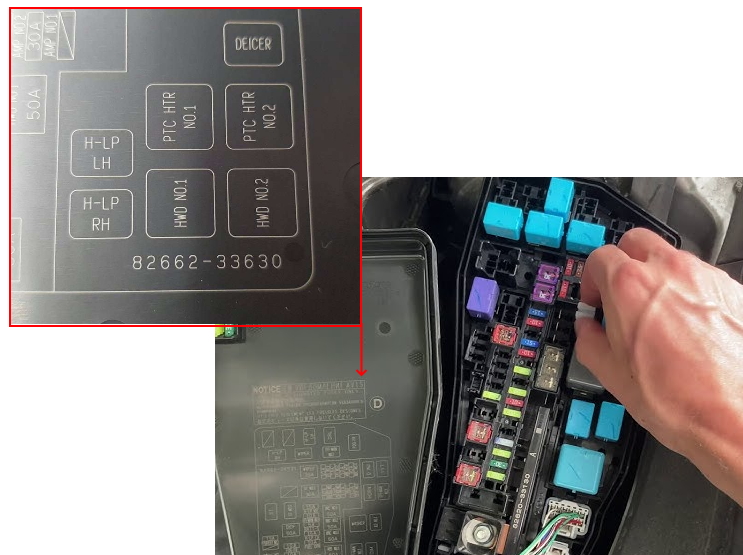

Всегда проверяйте назначения по схеме на внутренней стороне крышки блока предохранителей для точного соответствия вашей модели Avalon.
Описание функций
| EFI NO.2 | Охлаждающий вентилятор |
| P/OUTLET NO.2 | Розетка 2 |
| A/C COMP | Автоматический кондиционер |
| DRL | Передняя фара |
| ECU-IG2 NO.1 | Круиз-контроль (2GR FKS) |
| Круиз-контроль (A25A FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (2GR FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (2GR FKS) | |
| Управление двигателем (A25A FKS) | |
| ECU-IG2 NO.2 | Система иммобилайзера (с системой смарт-ключей) |
| Система смарт-ключей | |
| Запуск (с системой смарт-ключей) | |
| Замок рулевого управления (с системой смарт-ключей) | |
| Беспроводное управление дверным замком (с системой смарт-ключей) | |
| EFI NO.1 | Круиз-контроль (2GR FKS) |
| Круиз-контроль (A25A FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (2GR FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (2GR FKS) | |
| Управление двигателем (A25A FKS) | |
| EFI2 NO.2 | Охлаждающий вентилятор |
| Круиз-контроль (A25A FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (A25A FKS) | |
| EFI-MAIN NO.4 | Круиз-контроль (A25A FKS) |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (A25A FKS) | |
| ETCS | Круиз-контроль (2GR FKS) |
| Коробка передач с электронным управлением и индикатор АКП (2GR FKS) | |
| Управление двигателем (2GR FKS) | |
| FUEL OPN | Открывалка крышки топливного бака |
| HORN | Рог |
| Система иммобилайзера (с системой смарт-ключей) | |
| Система смарт-ключей | |
| Запуск (с системой смарт-ключей) | |
| Замок рулевого управления (с системой смарт-ключей) | |
| Защита от кражи | |
| Беспроводное управление дверным замком (с системой смарт-ключей) | |
| Беспроводное управление дверным замком (без системы смарт-ключей) | |
| INJ | Круиз-контроль (2GR FKS) |
| Круиз-контроль (A25A FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (2GR FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (2GR FKS) | |
| Управление двигателем (A25A FKS) | |
| Зажигание | |
| MIR HTR | Обогреватель зеркал |
| Обогрев заднего стекла | |
| H-LP LH | Автоматический контроль света |
| Передняя фара | |
| Система иммобилайзера (с системой смарт-ключей) | |
| Система автоматического выключения света | |
| Система смарт-ключей | |
| Запуск (с системой смарт-ключей) | |
| Замок рулевого управления (с системой смарт-ключей) | |
| Беспроводное управление дверным замком (с системой смарт-ключей) | |
| H-LP RH | Автоматический контроль света |
| Передняя фара | |
| Система автоматического выключения света | |
| TV | Аудиосистема (встроенный усилитель) |
| Аудиосистема (усилитель отдельного типа) | |
| Система заднего направляющего монитора (встроенный усилитель) | |
| Система заднего направляющего монитора (усилитель раздельного типа) | |
| Система навигации (усилитель отдельного типа) | |
| Система монитора заднего вида (встроенный усилитель) | |
| Система монитора заднего вида (усилитель отдельного типа) | |
| A/F HTR | Круиз-контроль (2GR FKS) |
| Коробка передач с электронным управлением и индикатор АКП (2GR FKS) | |
| Управление двигателем (2GR FKS) | |
| D INJ | Круиз-контроль (2GR FKS) |
| Круиз-контроль (A25A FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (2GR FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (2GR FKS) | |
| Управление двигателем (A25A FKS) | |
| EFI-MAIN NO.1 | Охлаждающий вентилятор |
| Круиз-контроль (2GR FKS) | |
| Круиз-контроль (A25A FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (2GR FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (2GR FKS) | |
| Управление двигателем (A25A FKS) | |
| EFI-MAIN NO.2 | Охлаждающий вентилятор |
| Круиз-контроль (2GR FKS) | |
| Круиз-контроль (A25A FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (2GR FKS) | |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (2GR FKS) | |
| Управление двигателем (A25A FKS) | |
| IG2-MAIN | Источник питания |
| S/HTR MAIN | Подогрев сиденья |
| VVT | Круиз-контроль (A25A FKS) |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (A25A FKS) | |
| D/C CUT | Источник питания |
| S/HTR MAIN | Подогрев сиденья |
| ABS NO.2 | АБС |
| Тормозной ассистент | |
| EBD | |
| Электрический стояночный тормоз | |
| Система помощи при трогании с подъема | |
| VSC | |
| EFI-MAIN NO.3 | Круиз-контроль (A25A FKS) |
| Коробка передач с электронным управлением и индикатор АКП (A25A FKS) | |
| Управление двигателем (A25A FKS) | |
| ST NO.1 | Система иммобилайзера (с системой смарт-ключей) |
| Система смарт-ключей | |
| Запуск (с системой смарт-ключей) | |
| Запуск (без системы смарт-ключей) | |
| Замок рулевого управления (с системой смарт-ключей) | |
| Беспроводное управление дверным замком (с системой смарт-ключей) | |
| WIPER | Передний дворник и омыватель |
| ABS NO.1 | АБС |
| Тормозной ассистент | |
| EBD | |
| Электрический стояночный тормоз | |
| Система помощи при трогании с подъема | |
| VSC | |
| DEF | Обогреватель зеркал |
| Обогрев заднего стекла | |
| FAN NO.2 | Охлаждающий вентилятор |
| HTR | Автоматический кондиционер |
| Кондиционер с ручным управлением | |
| J/B-B | Источник питания |
| FAN NO.1 | Охлаждающий вентилятор |
| R/B NO.1 | Источник питания |
| EPS | АБС |
| Тормозной ассистент | |
| EBD | |
| Электрический стояночный тормоз | |
| EPS | |
| Система помощи при трогании с подъема | |
| VSC | |
| ALT | Автоматический контроль света |
| Зарядка | |
| Освещение | |
| Система иммобилайзера (с системой смарт-ключей) | |
| Система автоматического выключения света | |
| Легкое напоминание | |
| Система смарт-ключей | |
| Запуск (с системой смарт-ключей) | |
| Замок рулевого управления (с системой смарт-ключей) | |
| Задний свет | |
| Система беспроводной зарядки | |
| Беспроводное управление дверным замком (с системой смарт-ключей) | |
| Беспроводное управление дверным замком (без системы смарт-ключей) |
С правой стороны моторного отсека возможна установка дополнительного блока с предохранителями и реле для расширенных систем автомобиля.
